Khớp nối Hirth có Tệp nguồn và Tài liệu đi kèm

Đây là khớp nối Hirth CHÍNH XÁC về mặt hình học. Nó bao gồm các tệp SOURCE và TÀI LIỆU.

Có rất nhiều khớp nối Hirth ngoài kia. Một số hoàn toàn sai, một số rất gần, nhưng hầu như không có cái nào trong số chúng chính xác về mặt hình học. Nếu bạn đo các góc giữa các mặt ghép nối, bạn sẽ thấy chúng không hoàn toàn song song.

Mục "Flies" (Tệp đính kèm) chứa bản tải xuống các tệp nguồn cho cả Fusion 360 và Solidworks. Một số phương pháp để tạo khớp nối Hirth được bao gồm. Đọc tài liệu để tìm hiểu sự khác biệt giữa chúng. Tuy nhiên, nếu bạn không muốn tốn thời gian xem xét giấy tờ, lựa chọn an toàn là sử dụng các tệp sau:

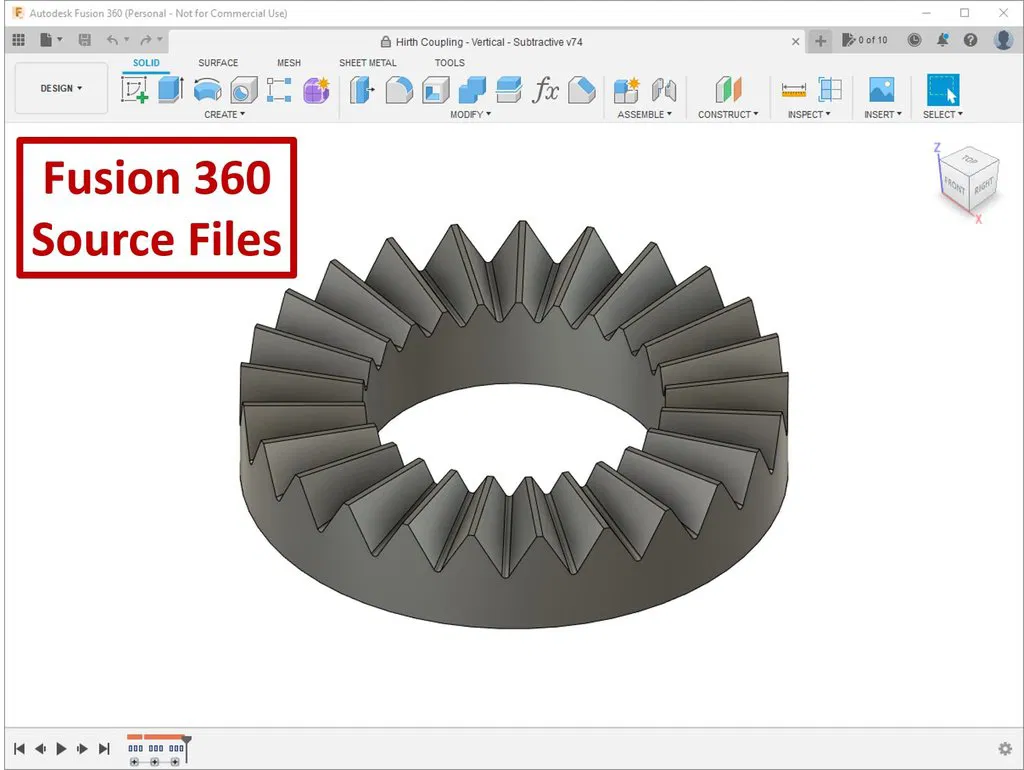

Fusion 360: Hearth Assembly - Perpendicular - Subtractive.f3z

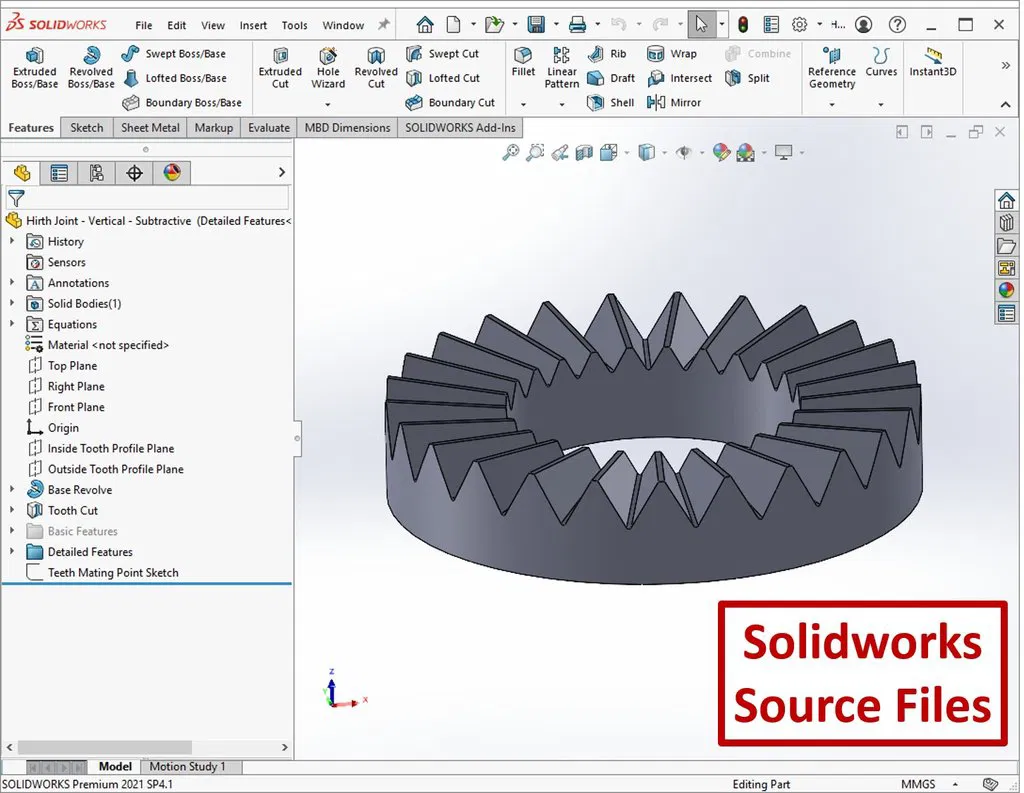

Solidworks: Hirth Joint - Perpendicular - Subtractive.SLDPRT

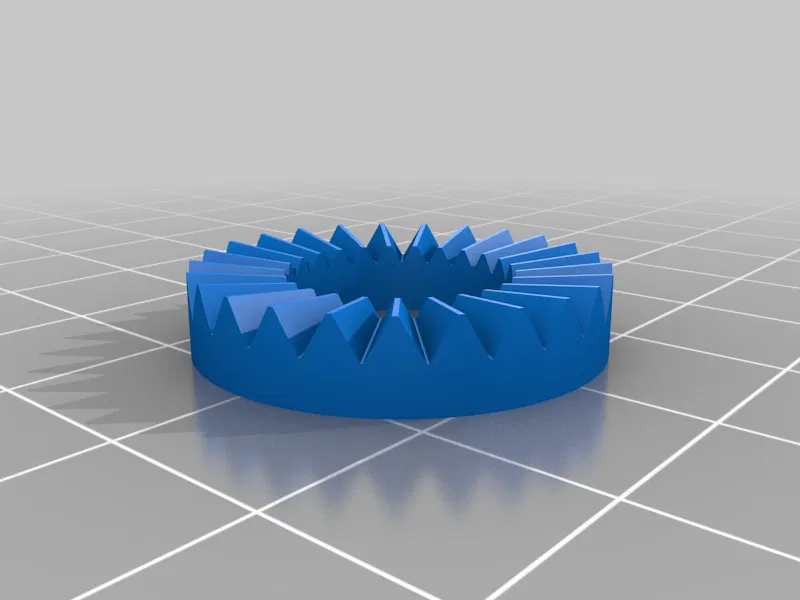

Bao gồm STL cho khớp nối Hirth phù hợp với chân máy ảnh Manfrotto (còn gọi là Manfrotto Rosette). Đường kính ngoài: 25 mm Đường kính trong: 14 mm Góc biên dạng răng: 60 độ Số lượng răng: 25

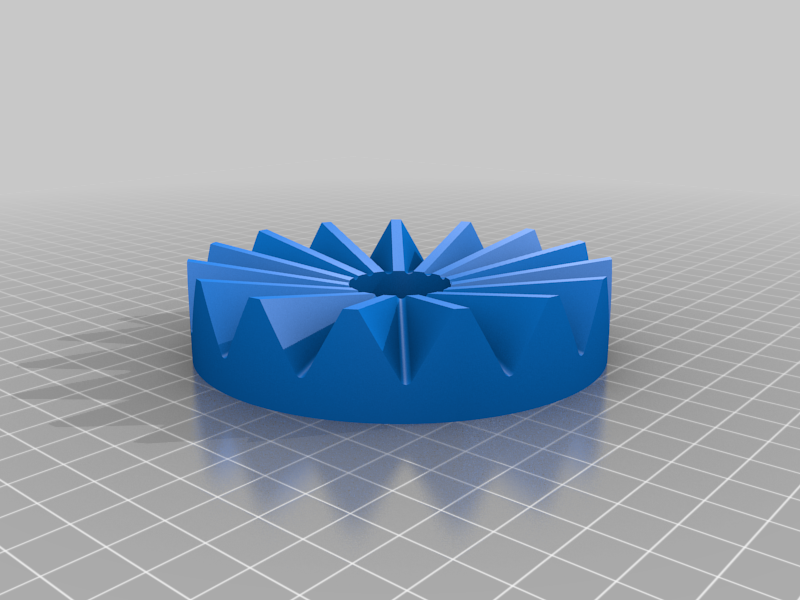

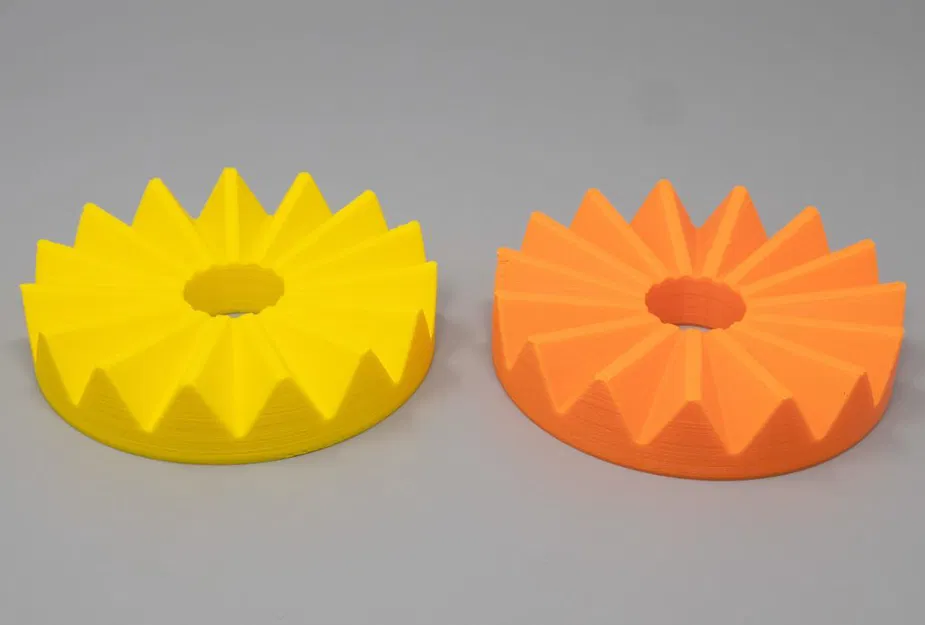

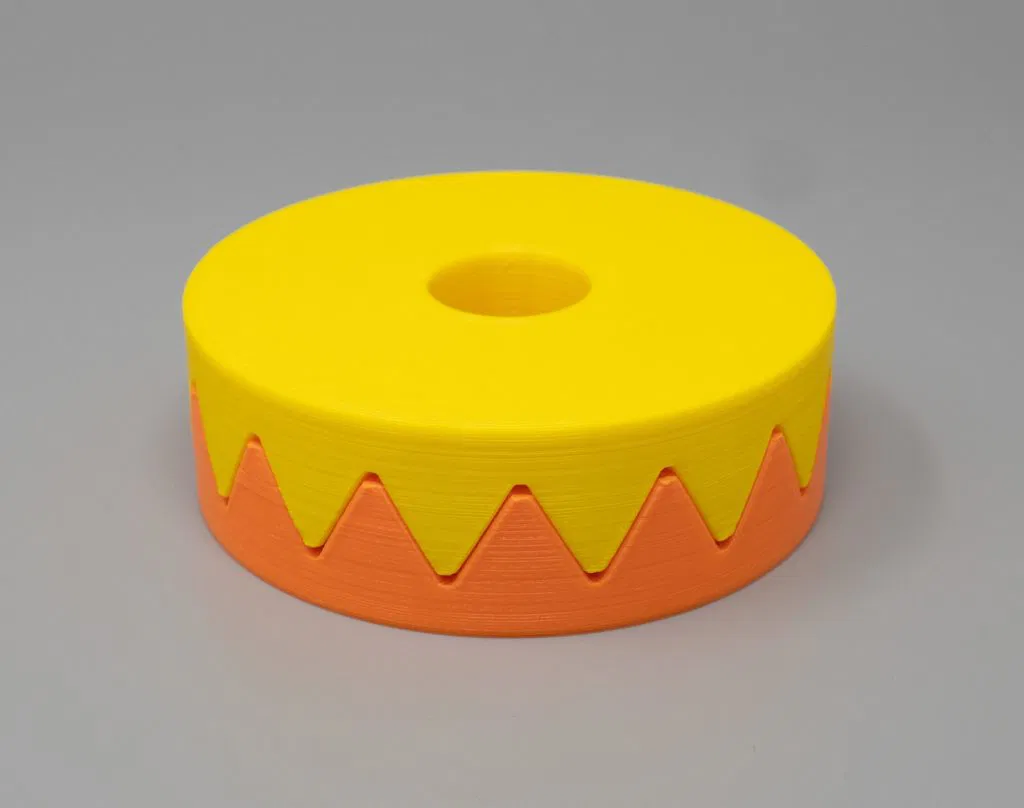

Bao gồm STL cho khớp nối Hirth lớn, hữu ích cho mục đích giáo dục và trình diễn.

Cách tôi thiết kế cái này

Hướng dẫn thiết kế

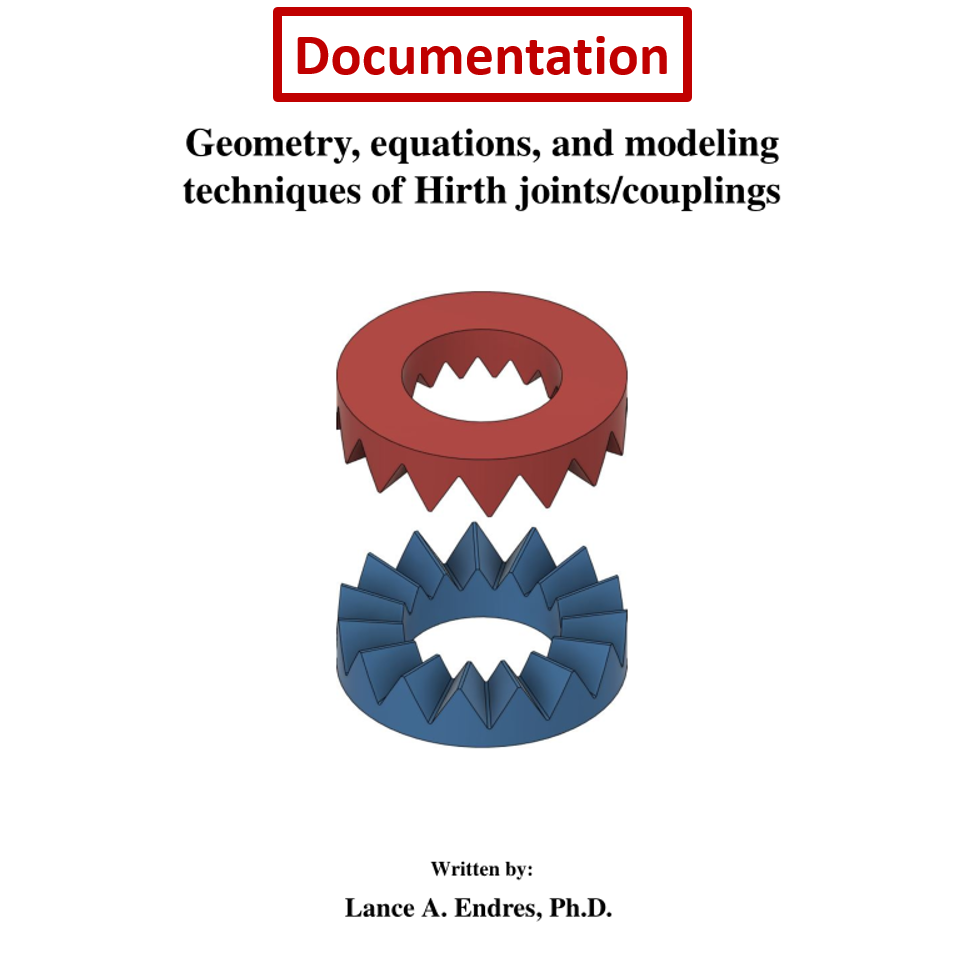

Để hiểu chi tiết về cách khớp nối Hirth được thiết kế, hãy xem tài liệu và các mô hình rắn đi kèm.

Để tạo khớp nối Hirth của riêng bạn, bạn nên bắt đầu từ các tệp nguồn đi kèm và chỉnh sửa chúng (xem bên dưới). Có nhiều phiên bản thiết kế khớp nối Hirth, bạn nên sử dụng các tệp sau:

Fusion 360: Hearth Assembly - Perpendicular - Subtractive.f3z

Solidworks: Hirth Joint - Perpendicular - Subtractive.SLDPRT

Chỉnh sửa tệp thiết kế

Để tạo khớp nối Hirth tùy chỉnh, hãy chỉnh sửa các biến trong các tệp thiết kế.

• Đối với Fusion 360, chúng được lưu dưới dạng "Parameters" (Tham số).
• Đối với tệp Solidworks, chúng được lưu dưới dạng "Global Variables" (Biến toàn cục). Đọc các bình luận để biết thông tin về chức năng của từng biến.
