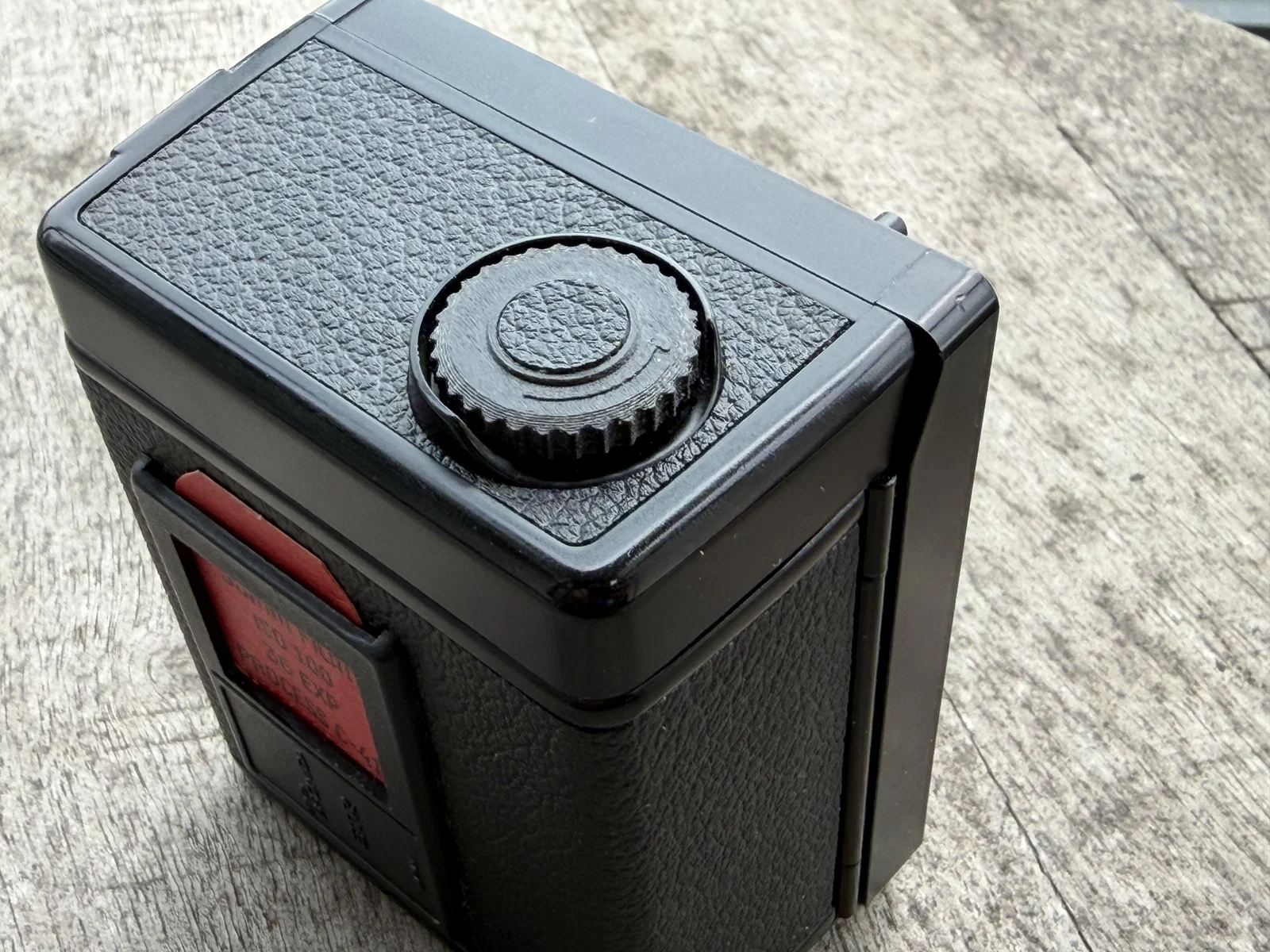

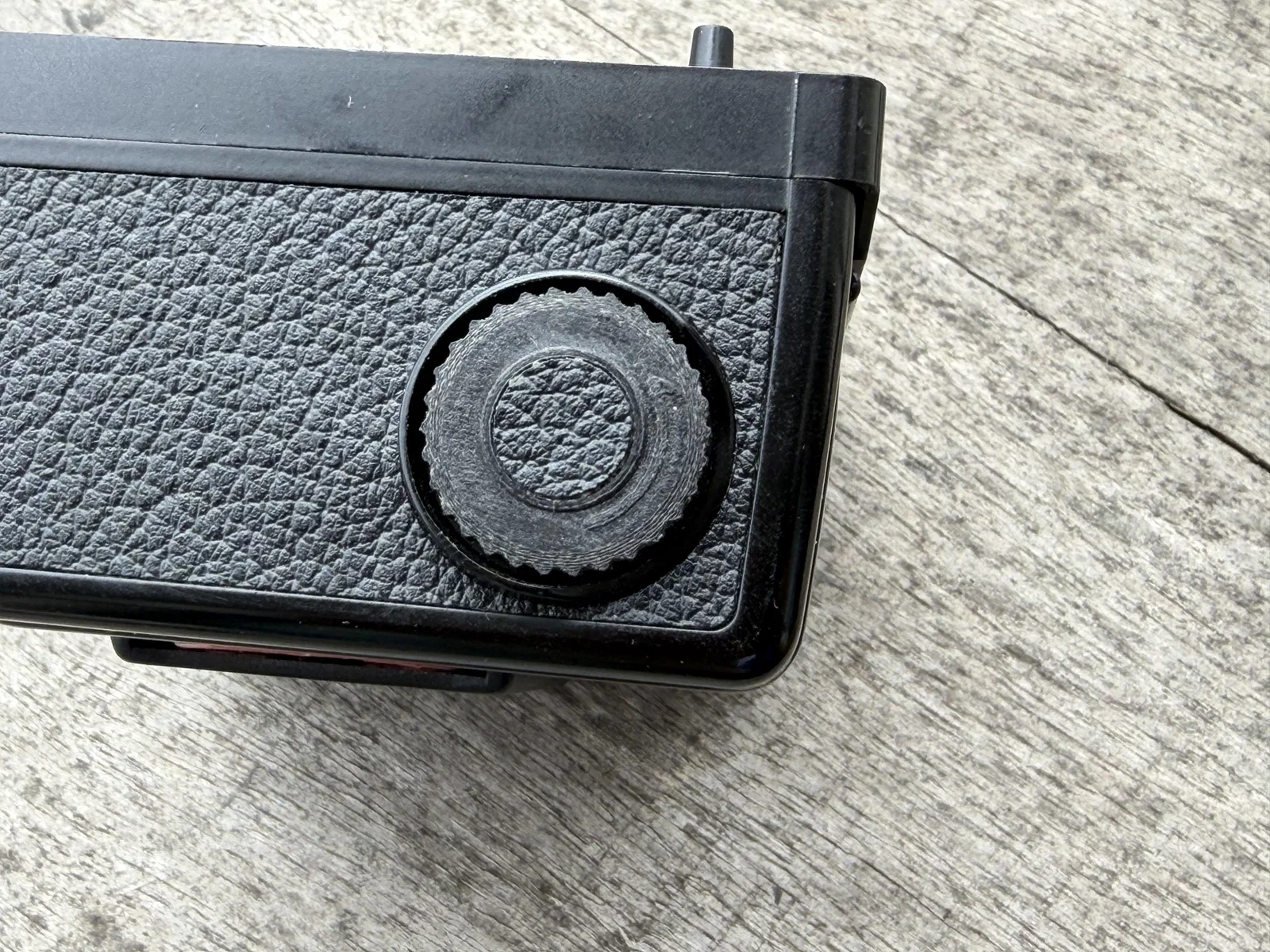

Núm xoay thay thế cho bộ phận nạp phim Bronica ETRS

Đối với những người đam mê nhiếp ảnh phim, đặc biệt là dòng máy ảnh Bronica ETRS huyền thoại, việc giữ cho thiết bị luôn trong trạng thái hoạt động hoàn hảo là điều vô cùng quan trọng. Núm xoay (film back wheel) trên bộ phận nạp phim thường bị mòn hoặc mất theo thời gian do cường độ sử dụng cao. File thiết kế 3D này chính là giải pháp thay thế hiệu quả, giúp bạn khôi phục lại khả năng vận hành trơn tru cho chiếc máy ảnh của mình mà không cần phải săn lùng linh kiện cũ hiếm hoi.

Được thiết kế dựa trên thông số kỹ thuật chuẩn của dòng Bronica ETRS, linh kiện này đảm bảo độ vừa vặn và thẩm mỹ, tiệp màu với lớp vỏ máy. Khi lắp đặt, nó mang lại cảm giác xoay chắc chắn, giúp bạn dễ dàng thao tác lên phim chính xác. Đây là một món đồ cần thiết trong bộ sưu tập phụ kiện in 3D dành cho nhiếp ảnh gia, giúp kéo dài tuổi thọ cho thiết bị cổ điển yêu quý của bạn.

Khi in và lắp đặt linh kiện này, bạn cần lưu ý một số vấn đề kỹ thuật quan trọng để đạt được hiệu quả tốt nhất:

  • Tương thích hoàn hảo: Núm xoay được thiết kế riêng cho hệ thống film back của Bronica ETRS, đảm bảo khớp nối chính xác với cơ chế truyền động bên trong.
  • Yêu cầu lắp đặt: Điểm đặc biệt của linh kiện này là sử dụng vít M1.5 ren trái (left-hand threaded). Bạn cần chuẩn bị đúng loại vít này để có thể siết chặt và sử dụng mà không làm hỏng ren của bộ phận máy ảnh.
  • Thiết lập in 3D: Do núm xoay có các rãnh răng cưa cần độ chi tiết cao để cầm nắm, bạn nên in với layer height thấp (khoảng 0.1mm - 0.12mm) để đảm bảo độ sắc nét của các gờ bám.
  • Chất liệu gợi ý: Nên sử dụng nhựa PETG hoặc ABS để có độ bền cơ học cao, chịu được ma sát tốt hơn so với PLA thông thường trong môi trường sử dụng ngoài trời.
  • Tolerances (Dung sai): File thiết kế này có dung sai khá khít (tight tolerances). Nếu máy in của bạn được cân chỉnh tốt, sản phẩm sau khi in sẽ vừa khít. Tuy nhiên, nếu in ra thấy hơi chặt, bạn có thể cần dùng giấy nhám mịn để xử lý nhẹ phần trục bên trong.

Việc tự in linh kiện này không chỉ giúp tiết kiệm chi phí mà còn là cách tuyệt vời để bạn làm chủ thiết bị của mình. Hy vọng món đồ này sẽ giúp chiếc Bronica ETRS của bạn trở nên hoàn hảo hơn trong những chuyến đi sáng tác sắp tới.

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
1
Tổng dung lượng
182 KB
File lớn nhất
182 KB
