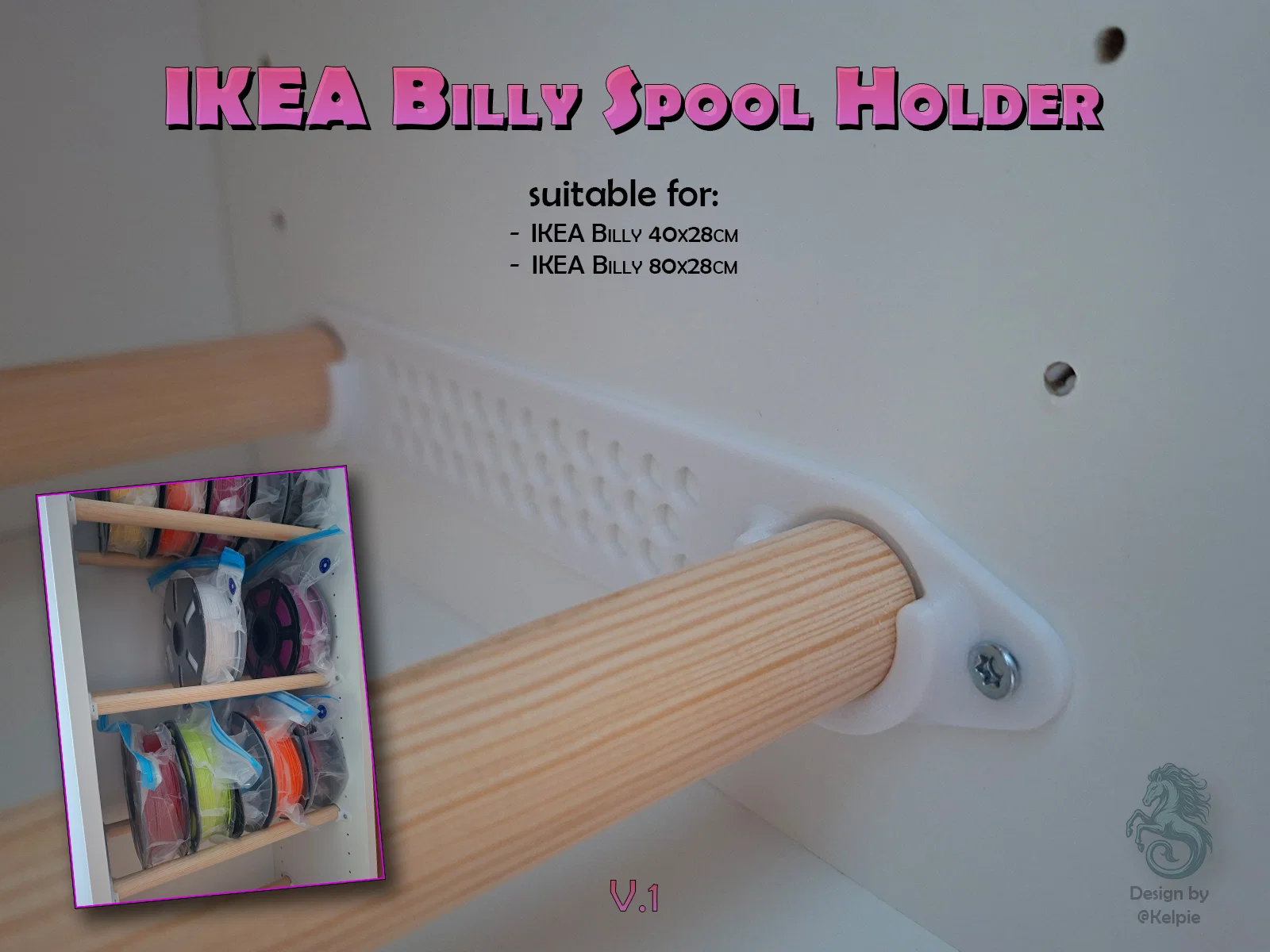

Giá Đỡ Cuộn In 3D Cho Kệ IKEA Billy

Thêm một mẫu giá đỡ cuộn in 3D đơn giản dành cho hệ thống kệ IKEA Billy quen thuộc. Thiết kế được lắp ráp bằng thanh tròn 22mm và ốc vít đầu âm.

Thiết lập in ấn

• Đã kiểm tra với nhựa PETG - có thể dùng PLA, ASA, ABS.
• Chiều cao lớp in 0,2mm.
• 3 đường biên (perimeter lines).

Phụ kiện cần chuẩn bị:

• Thanh tròn 22mm (gỗ, nhôm, thép... - mình mua loại này tại cửa hàng OBI ở Đức: rundstab-kiefer-22-mm)
  • IKEA Billy 40cm: cắt thanh dài 36cm.
  • IKEA Billy 80cm: cắt thanh dài 76cm.
• Vít 3,5mm - mình dùng vít đầu âm Spax 3,5 x 12mm kết hợp với chốt gỗ.

Lắp ráp

1. In hai giá đỡ cho mỗi tầng lưu trữ.
2. Bắt vít giá đỡ vào các lỗ có sẵn trên kệ.
   • Nếu ốc vít bị lỏng, hãy nhét chốt gỗ vào lỗ trước rồi mới bắt vít.

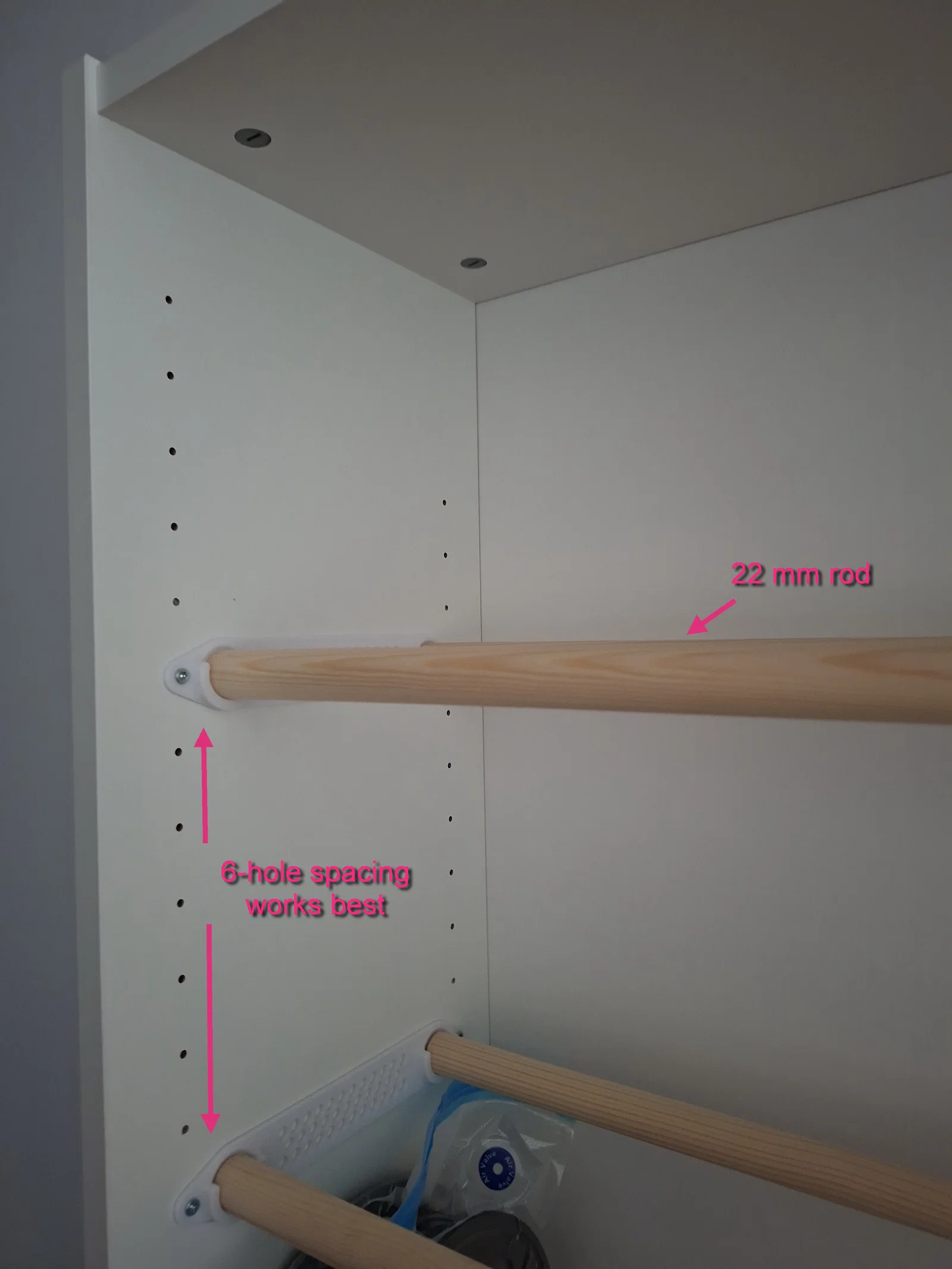

   • Khoảng cách 6 lỗ (xem hình) là tối ưu nhất để đặt giữa các tầng kệ.
   • Nếu bạn muốn gắn giá đỡ bên dưới các lỗ khoan sẵn, mình khuyên dùng do mình thiết kế.
3. Cắt thanh tròn theo kích thước yêu cầu.
4. Gắn các thanh vào giá đỡ.

---

Nhật ký thay đổi

• v1.0 - 20260703 - Tải lên
