Vỏ hộp cho màn hình Waveshare 7.9" HDMI

Mô hình

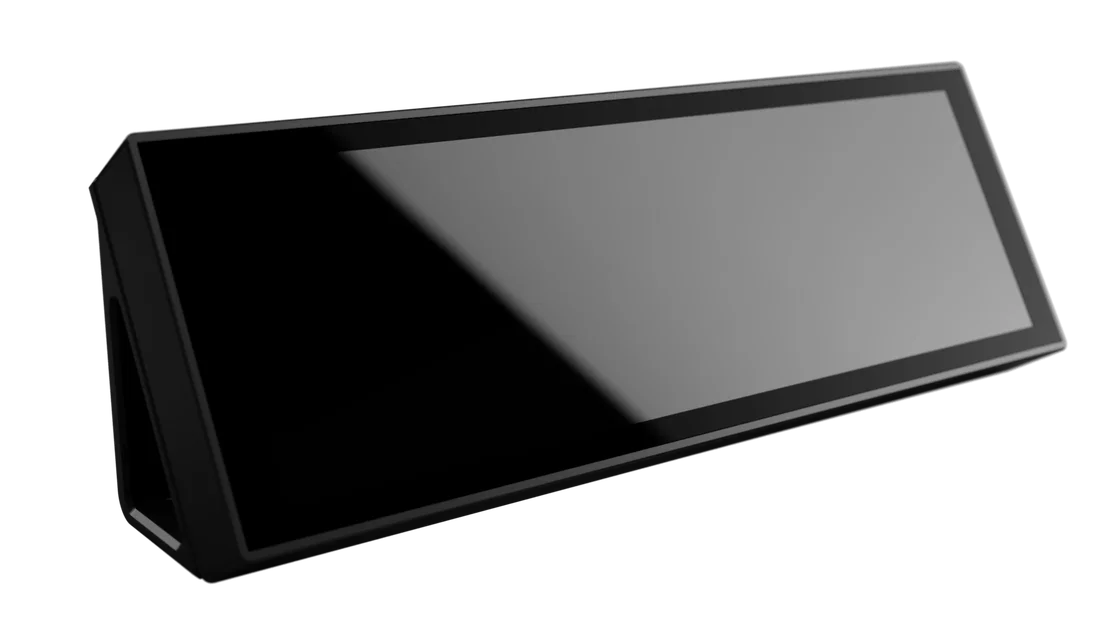

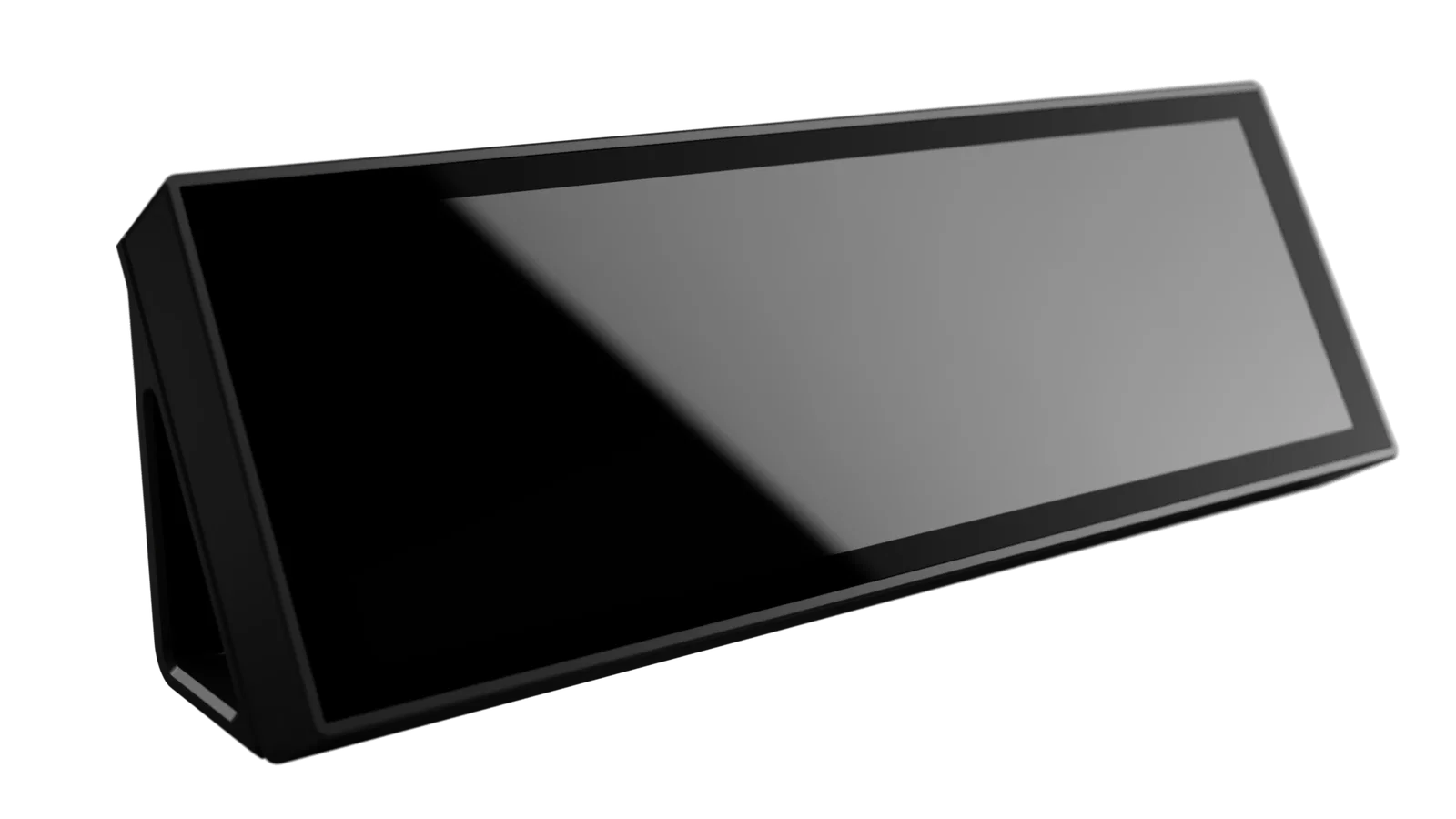

Đây là mẫu vỏ hộp đúc liền khối dành cho màn hình Waveshare 7.9 inch độ phân giải 400x1280. Vỏ được lắp cố định bằng 4 ốc M2.5 và được thiết kế với nhiều lỗ gắn ốc M3 cùng chuẩn 1/4"-20.

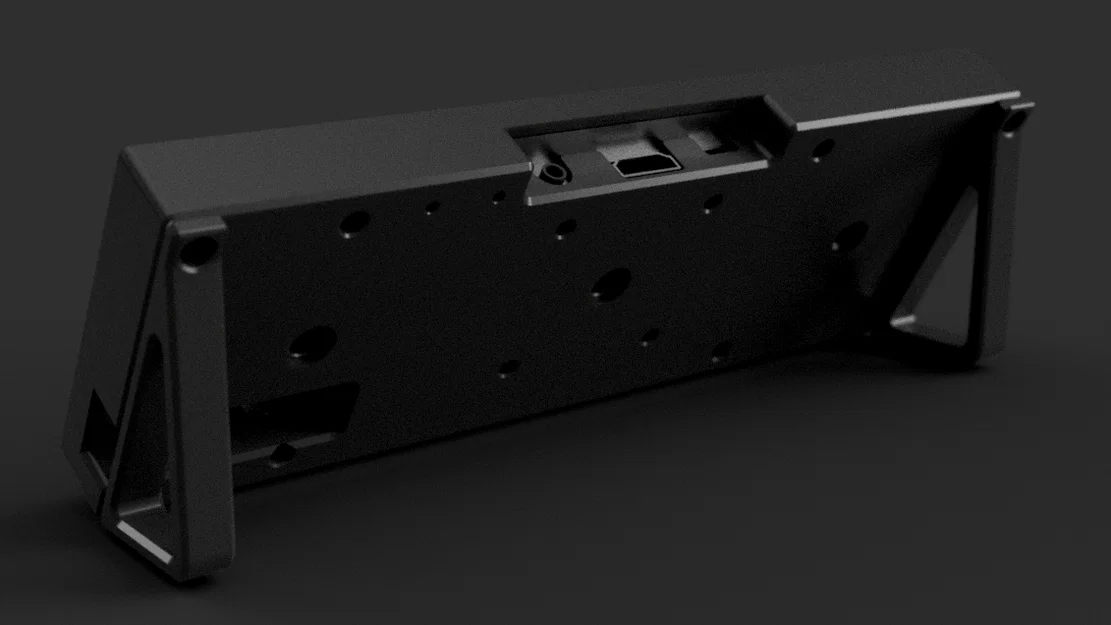

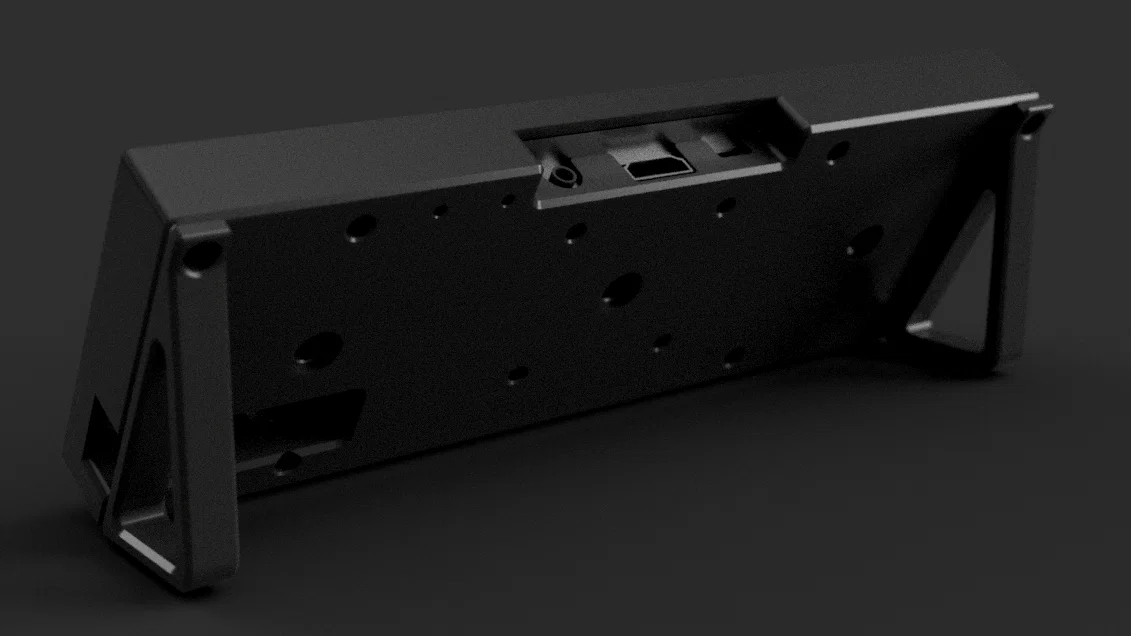

Các lỗ gắn ốc: 3x lỗ 1/4"-20 (một lỗ ở giữa và hai lỗ cách tâm 70mm trên trục X) 4x lỗ gắn insert M3 (sâu 4mm) - (chuẩn mini VESA), ở chính giữa và cách nhau 38mm 4x lỗ gắn insert M3 (sâu 4mm) ở mỗi góc (dùng cho chân đế phía sau)

Linh kiện cần thiết

4x ốc M2.5 x 4mm - 6mm SHCS

Để lắp chân đế: 4x ốc insert M3 (sâu 4mm) 4x ốc M3 x ~6mm SHCS

Tùy chọn: 4x ốc insert M3 (sâu 4mm) 3x đầu chuyển đổi ren 3/8"-16 sang 1/4"-20

Hướng dẫn lắp đặt

(1) Đặt vỏ hộp lên trên màn hình, dùng 4 ốc M2.5 ngoài cùng để cố định vỏ vào màn hình.

(2) Nếu muốn lắp thêm chân đế, hãy gắn 4 ốc insert M3 vào các lỗ ngoài cùng. Dùng 4 ốc M3 x ~6mm SHCS để bắt chân đế vào vỏ. Các chân này sẽ tạo một góc nghiêng khoảng 20 độ.

(3) Lắp các ốc insert M3 vào bên trong cùng và gắn thêm bộ chuyển đổi ren 3/8"-16 sang 1/4"-20 nếu cần. Các lỗ này cho phép bạn gắn tay giữ Magic Arm hoặc các loại giá đỡ tùy ý.
