Printable Notebook (Notebook In Được)

Giới thiệu về thiết kế

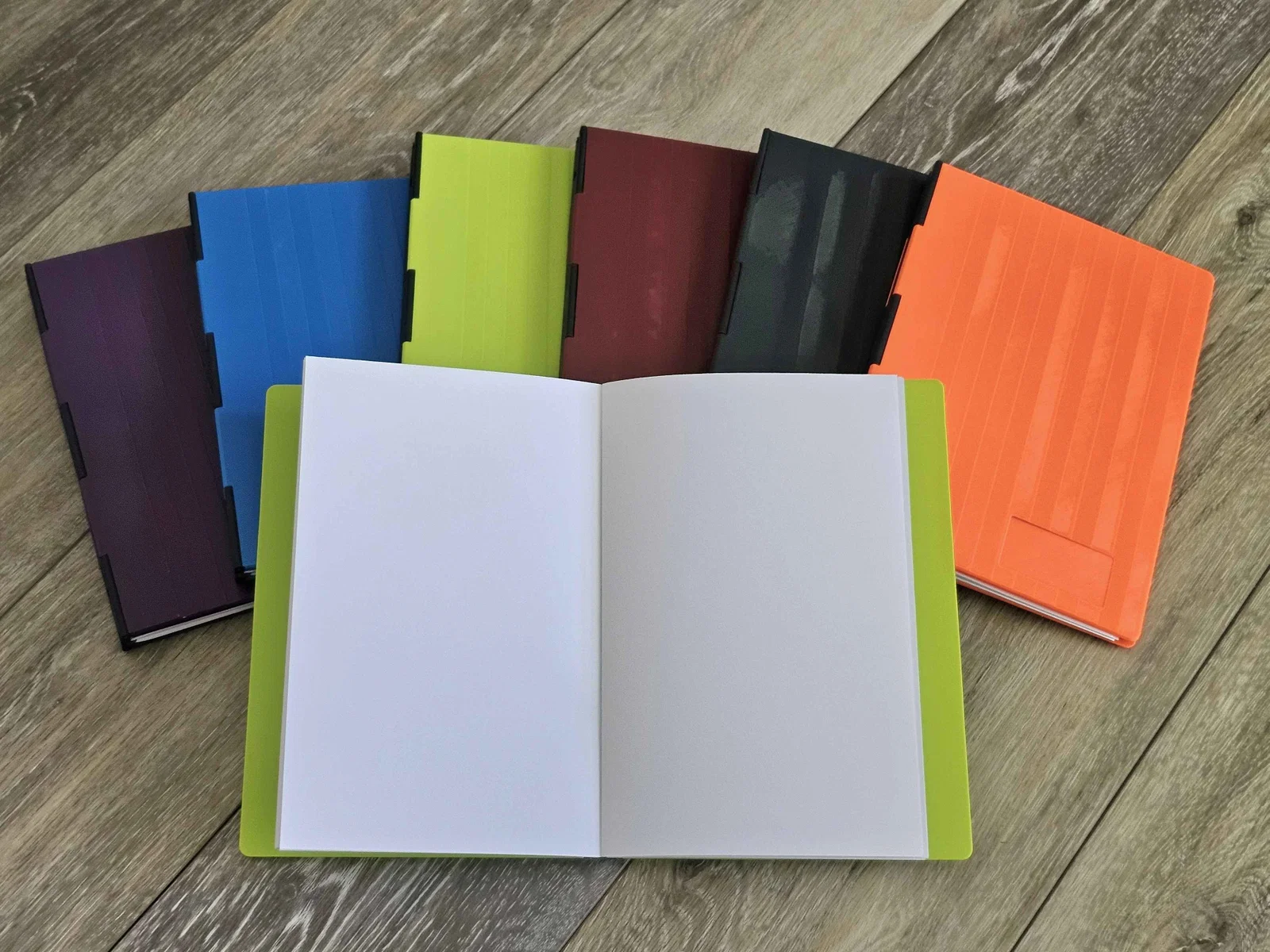

Một cuốn notebook quy mô nhỏ với ruột (signature) thay được và thiết kế mở phẳng (lay-flat).

Giữ thoải mái 20 trang (10 tờ) giấy US Letter tiêu chuẩn 8.5" x 11". Nghĩa là bạn cũng có thể tự in các mẫu trang của riêng mình: từ kẻ ngang kiểu vở, dot grid, giấy ô ly/graph cho tới các thiết kế riêng theo nhu cầu như ghi chú lab cá nhân, khung storyboard, hay tracker cho D&D.

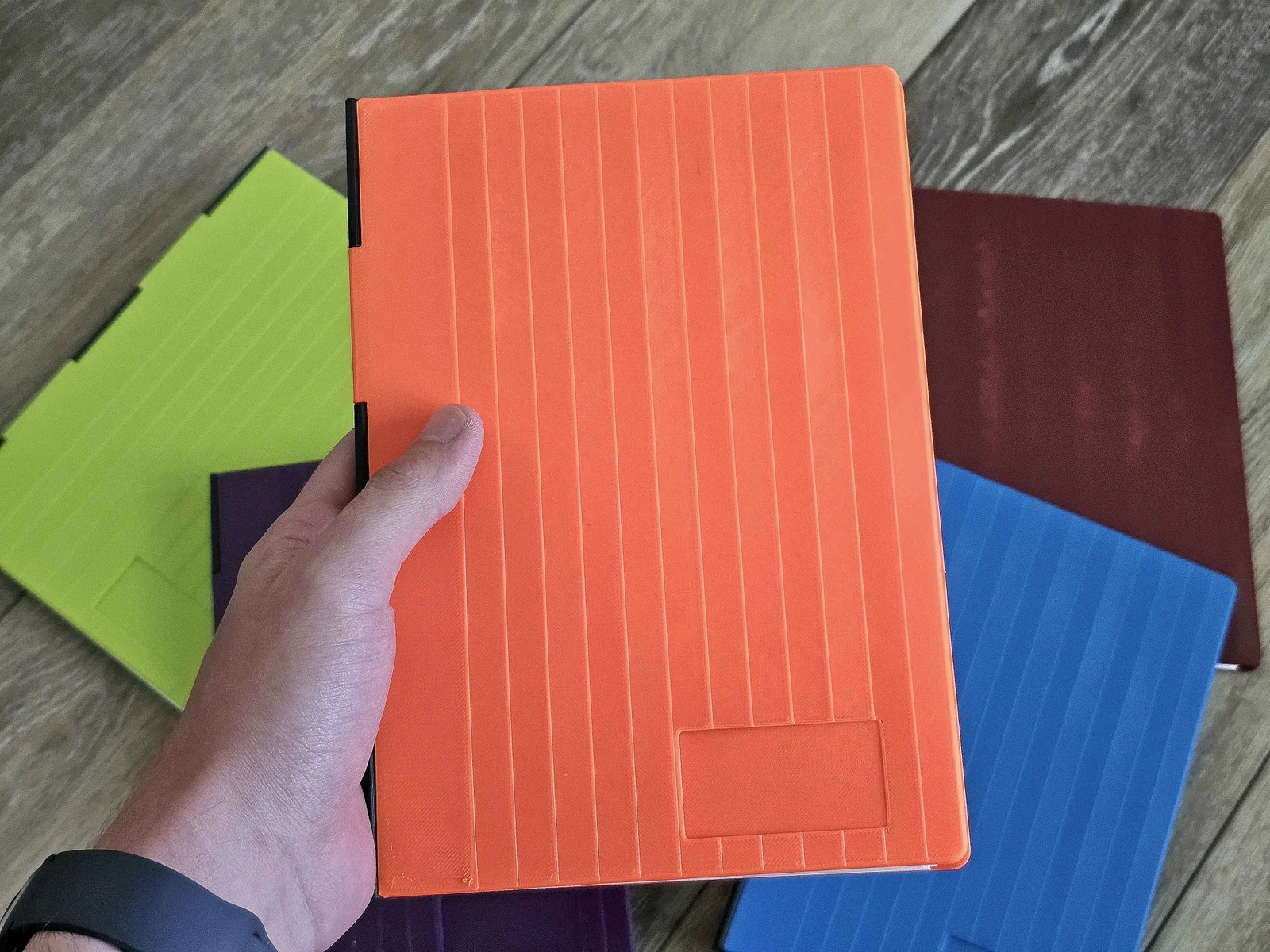

Một số mẫu bìa còn cho phép bạn dán nhãn 2" x 1" nếu bạn muốn. Các bìa có chỗ dán nhãn có thể dùng làm bìa trước hoặc bìa sau; bạn thấy sắp xếp kiểu nào hợp mắt/hợp lý với bạn là được.

Cần thêm printer filament (ưu tiên loại dẻo dai, ít bị giòn do ứng suất) để liên kết phần gáy (spine) và bìa lại với nhau.

Bạn cũng sẽ cần dây thun #19 để giữ các trang. (dài 3.5" và rộng 1/16")

Hướng dẫn lắp ráp

Note: Mình có thêm các chi tiết bản lề (hinge) để test, bạn có thể in thử để chắc chắn máy in đã calibrate đúng trước khi “xuống” một bộ in 4+ tiếng. Chốt bản lề bằng filament nên trượt vào tương đối dễ với lực tối thiểu, và không tự tuột ra trừ khi bạn kéo ra hoặc bị một đoạn filament khác đẩy ra. Model này được thiết kế và in thử ban đầu với nozzle 0.4mm và layer 0.2mm.

Phần ruột (Signature)

1. Đếm số tờ giấy bạn muốn dùng để làm ruột. Mình khuyên dùng 10 tờ giấy 8.5" x 11". Bạn có thể dùng ít hơn nếu muốn, hoặc nhiều hơn, nhưng theo mình 10 tờ là vừa đẹp.

2. Lấy một nhóm 5 tờ và gấp đôi lại để tạo thành một nửa ruột.

3. Dùng một dụng cụ (như folding bone, hoặc thậm chí thân bút tròn) để miết cho đường gấp sắc hơn.

4. Lặp lại với 5 tờ còn lại.

5. Ghép hai nửa ruột lại với nhau thành một ruột hoàn chỉnh.

Phần bìa (Book Cover)

1. In 2 cái bìa bạn chọn, kèm 1 phần gáy notebook (spine).

   1. Khuyến nghị dùng vật liệu ít bị creep và cứng hơn cho phần gáy; PLA có thể vẫn dùng được nhưng mình chưa test.

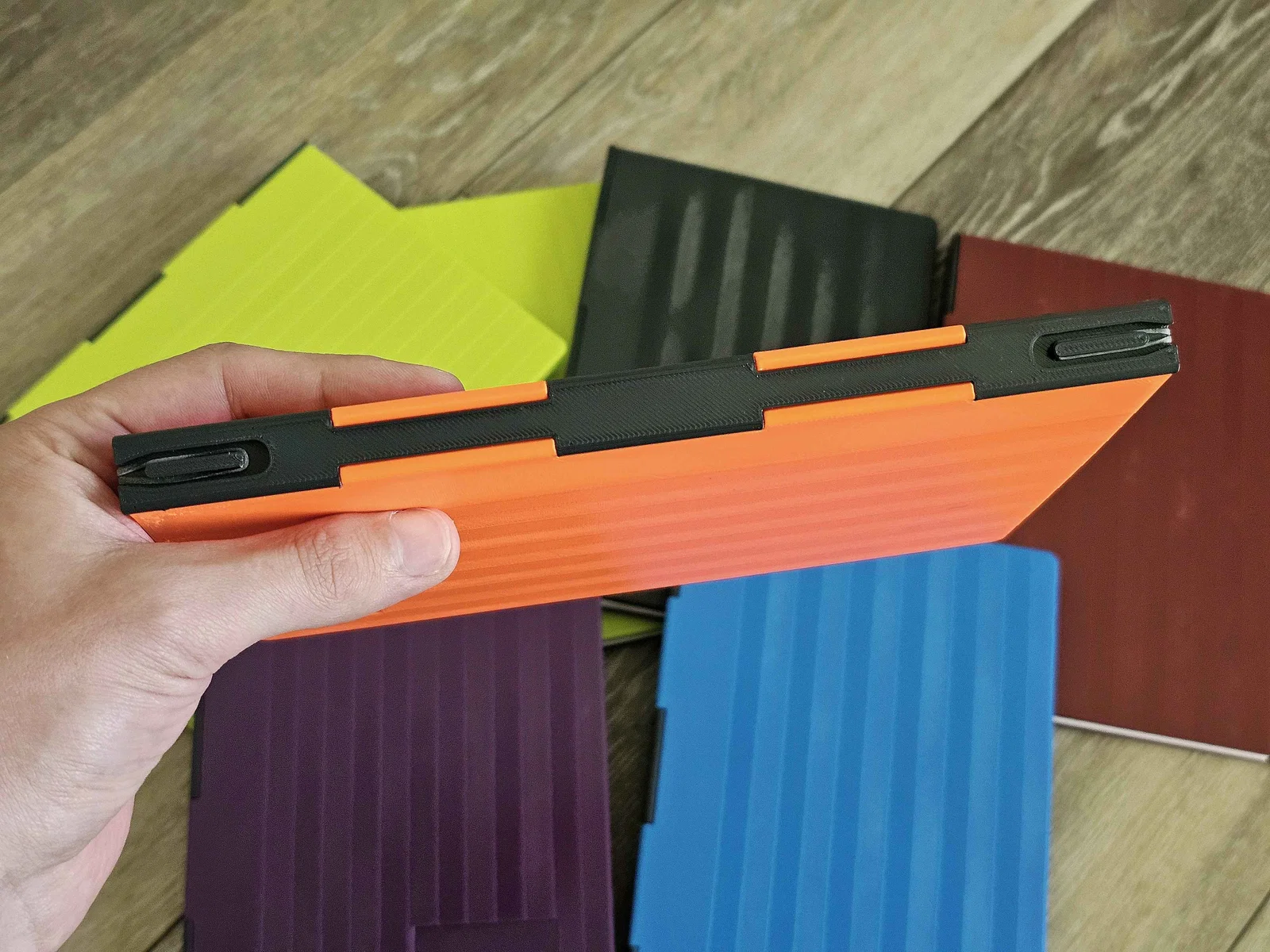

2. Đặt phần gáy và một miếng bìa lên mặt phẳng, canh cho khớp các chi tiết bản lề.

3. Luồn filament in 1.75mm qua các lỗ của bản lề để cố định 2 phần lại với nhau.

   1. Kìm mũi nhọn (needle-nose pliers) có thể giúp luồn filament dễ hơn nếu bạn “dẫn” vào từng đoạn ~5mm một.

   2. Khuyến nghị dùng kềm cắt (side cutters) để vát chéo đầu filament, giúp nó canh vào từng miệng lỗ bản lề giống như cách bạn cắt để nạp filament vào máy in. Đồng thời cắt phần dư để chốt bản lề (hinge pin) phẳng với mép của gáy. Nếu lỗ bản lề và vật liệu chốt có vấn đề, bạn cũng có thể luồn một đoạn filament vào nửa đường, cắt nó, rồi luồn nửa còn lại từ đầu bên kia.

   3. Rất khuyến nghị dùng filament dẻo dai (ductile) làm chốt bản lề. TPU 95A (hoặc cứng hơn) rất ổn và sẽ không gãy do ứng suất tích tụ. PCTG có thể cũng tốt, nhưng hiện mình đang test. Dù PETG và PLA phổ biến vẫn dùng được, nhưng không khuyến nghị các vật liệu này.

4. Lặp lại với miếng bìa còn lại.

Lắp hoàn chỉnh

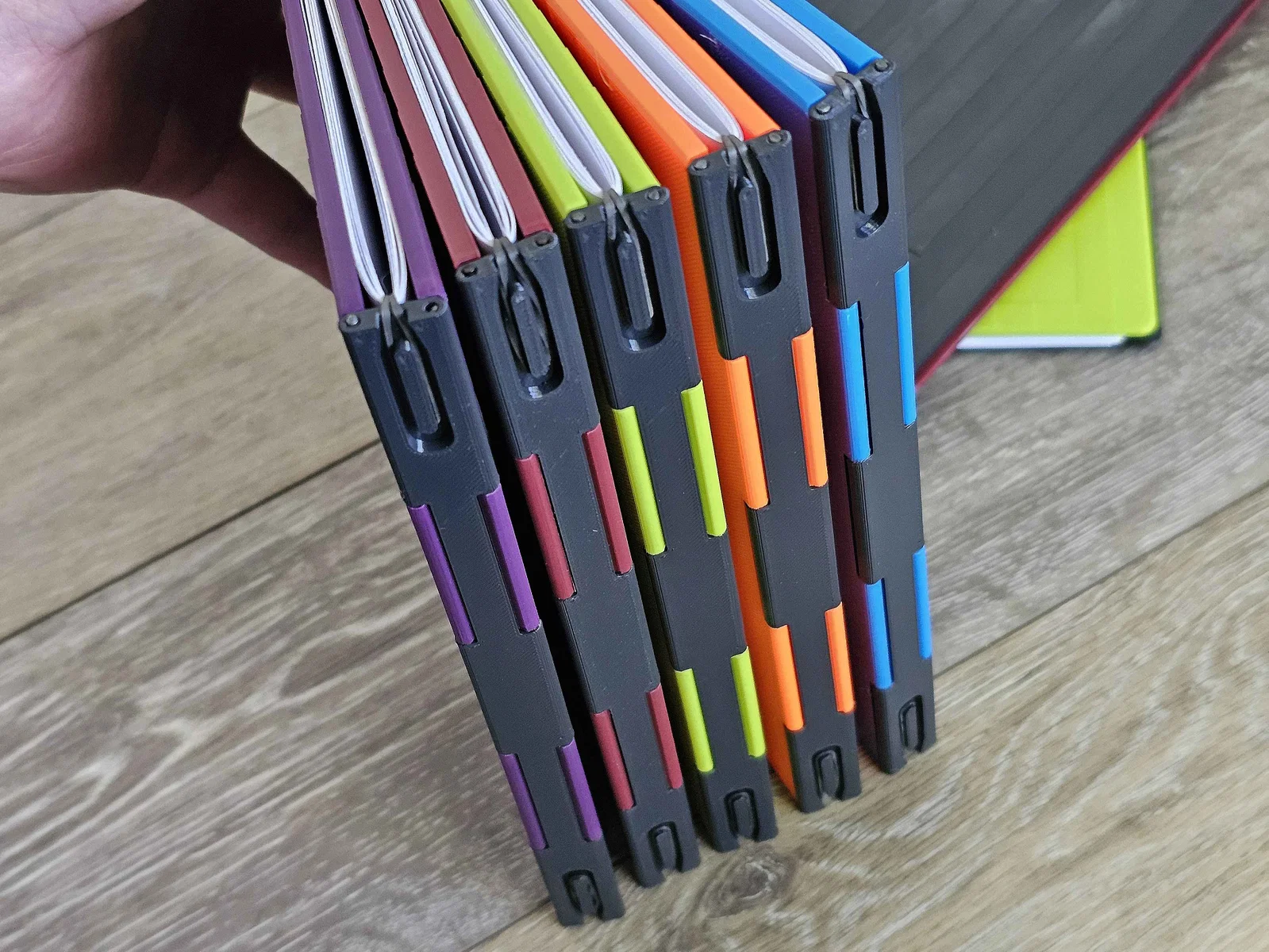

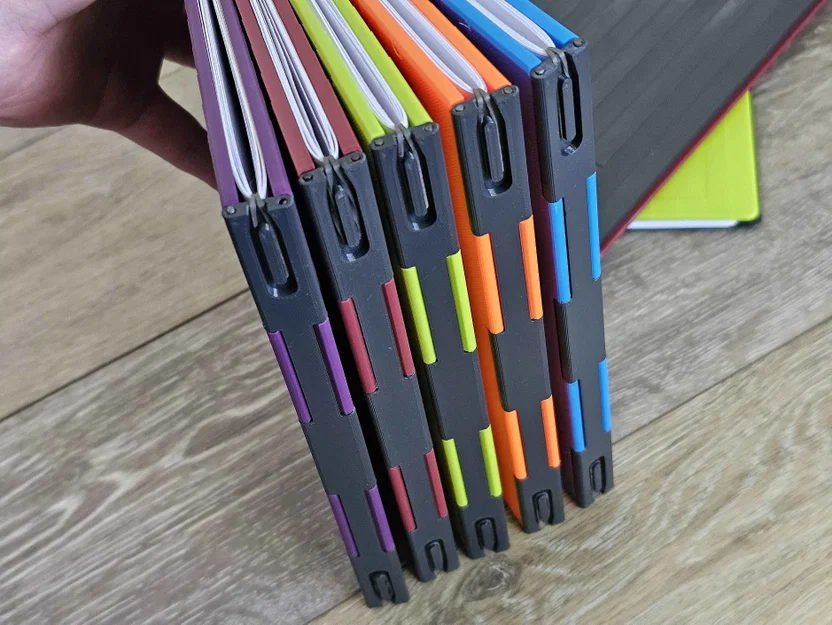

1. Móc dây thun #19 vào một trong các chốt gắn (mounting pegs) trên phần gáy.

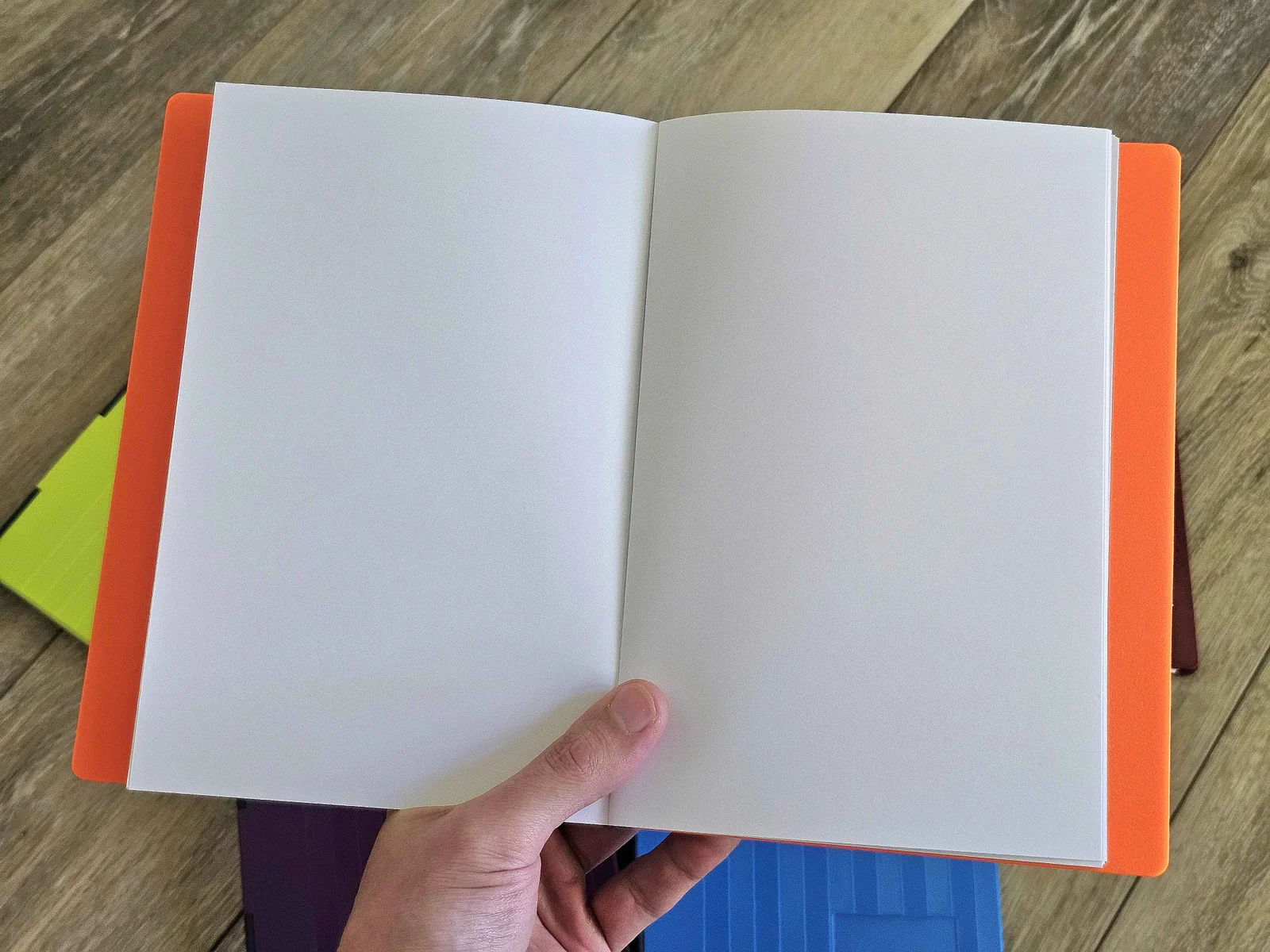

2. Mở bìa ra và đặt ruột (đang mở) vào bên trong.

3. Kéo dây thun lên và ra xa khỏi bìa.

4. Kéo dây thun xuống và vòng qua đường gấp ở giữa của ruột.

5. (Khúc này hơi khó một chút, nhất là khi cố tránh để dây thun bị cuộn và xoắn) Giữ mọi thứ cố định rồi nhấc bìa lên khỏi mặt bàn trong khi ruột vẫn nằm bên trong. Vòng dây thun qua chốt gắn còn lại.

6. Canh cho ruột nằm giữa bìa, và dây thun nằm đúng ở đường gấp giữa của ruột, rồi đóng notebook lại.

Note: Không khuyến nghị bạn móc dây thun trước rồi chỉ trượt ruột vào bên dưới. Giấy có cạnh sắc; giống như bị đứt tay vì cạnh giấy, bạn cũng dễ làm dây thun bị “cắt” theo thời gian, làm yếu dây và giảm tuổi thọ khi dùng cho notebook.
