Castle Castings Classic WW2 Siren (Còi báo động WW2 kiểu classic)

!!! ĐỌC TRƯỚC KHI IN !!!

TUYÊN BỐ MIỄN TRỪ: Mẫu này hiện đang trong giai đoạn thử nghiệm (prototyping). Thông tin thêm ở bên dưới.

Cuối cùng cũng ra lò rồi, và lần này mình có dùng một kiểu modeling mới cho mẫu này.

Còi báo động không kích WW2 kiểu classic của Castle Castings cuối cùng cũng hoàn thiện, sau mấy tuần ngồi thiết kế, rồi lại làm lại từ đầu sau khi chuyển sang Fusion 360. Đây có thể là mẫu còi “real” đơn giản nhất mình từng làm, nhưng ổn áp.

Các món bạn cần chuẩn bị

• 2x 280 micro DC motors. Mình khuyên dùng loại này: https://www.amazon.com/HaoDuoQian-Motor-3V-12V-Electric-Airplane/dp/B0FY3LZBLC/ref=sr_1_9?sr=8-9

• Dây điện. Dây loại nào cũng được, khuyên dùng dây nhỏ cho gọn.

• Không bắt buộc nhưng rất tiện: băng keo 2 mặt hoặc super glue / keo nến (hot glue).

Mẫu này đã test chưa?: Rồi. Nếu bạn in mẫu này mà có chỗ nào không chạy, hoặc vì lý do nào đó bị lỗi, bạn có thể DM riêng cho mình để mình với bạn trao đổi.

Hướng dẫn lắp ráp

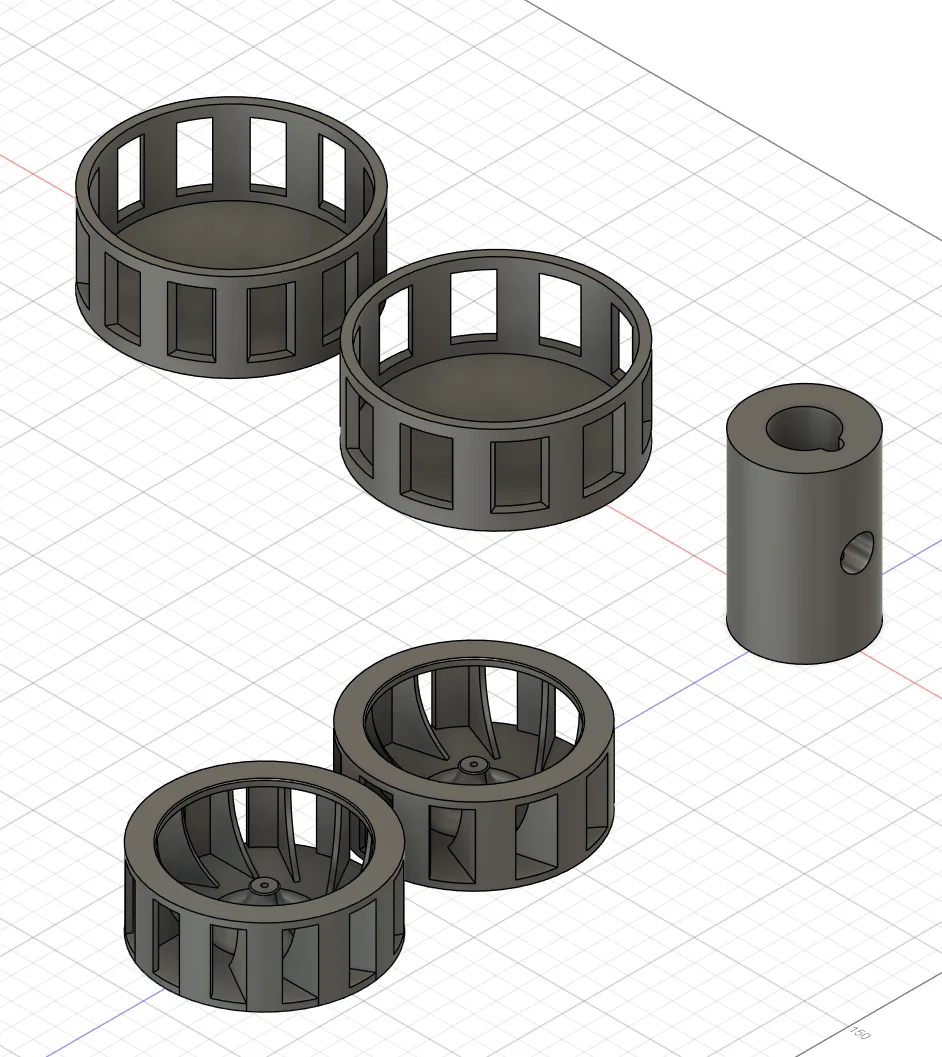

1. In hết tất cả part bằng loại filament bạn muốn. Phần motor cover khuyên in kèm supports, đặc biệt là tree supports.

2. Lấy 2 cái 280 micro DC motors và canh cho hai cụm chân đấu dây (wire terminals) thẳng hàng, để bạn có thể luồn 2 sợi dây qua các lỗ ở terminal nhằm tiết kiệm không gian và dây. Làm vậy cho cả hai bên.

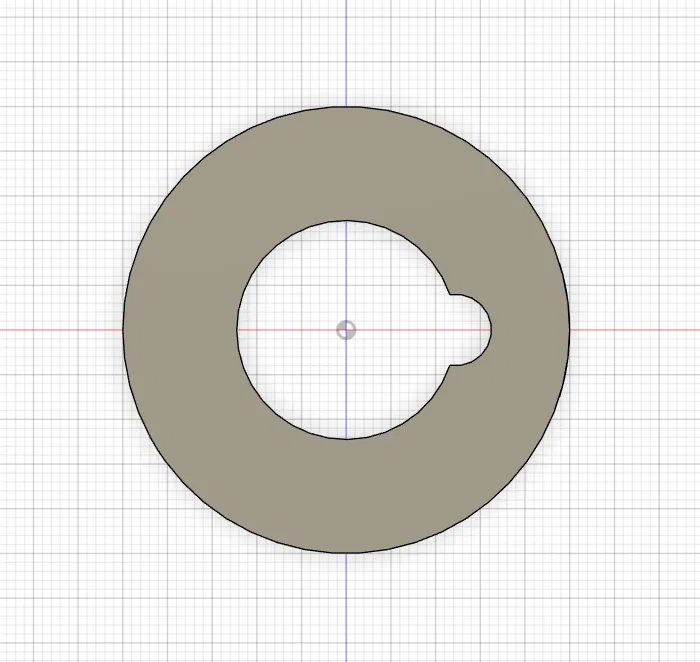

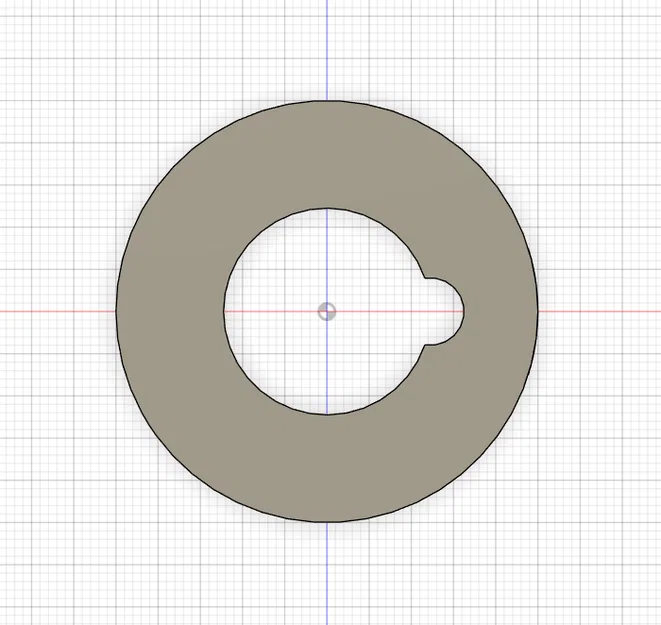

3. Khi bạn đã ráp xong cụm motor, luồn đầu dây qua lỗ trên part motor cover và canh dây theo cái rãnh nhỏ (notch) ở phía trong. Sau đó, đẩy motor vào sao cho cả hai trục motor (motor shafts) đều thò ra ở hai bên.

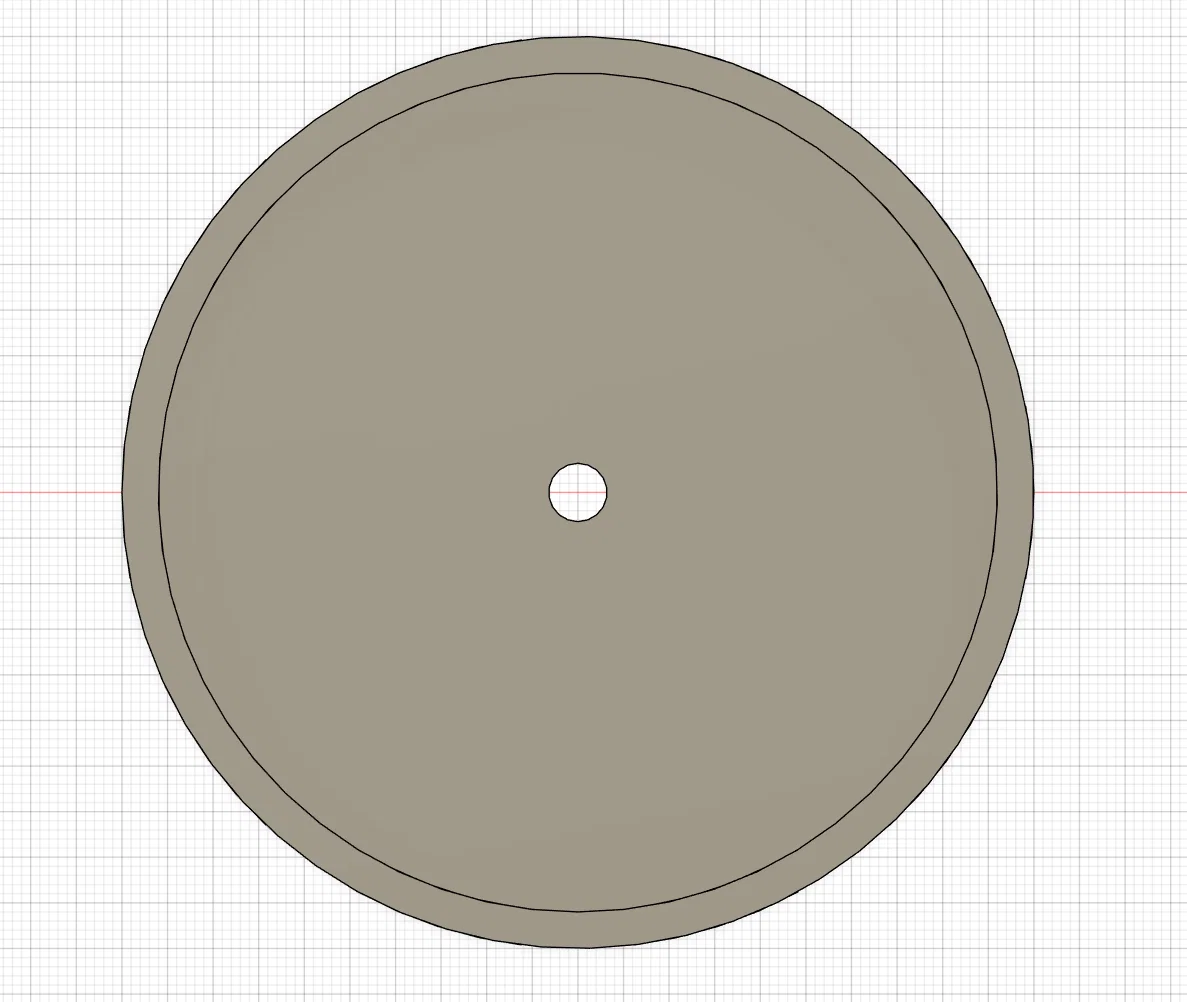

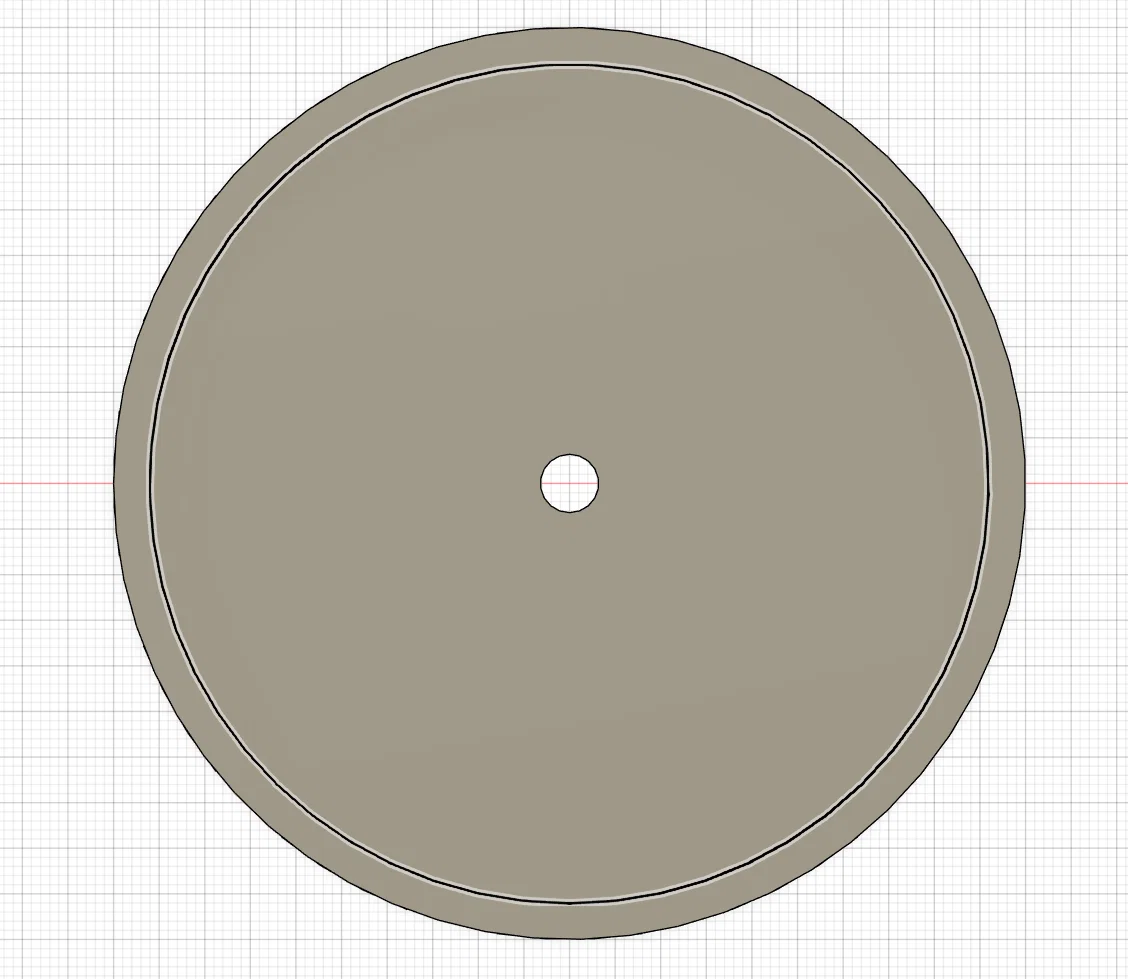

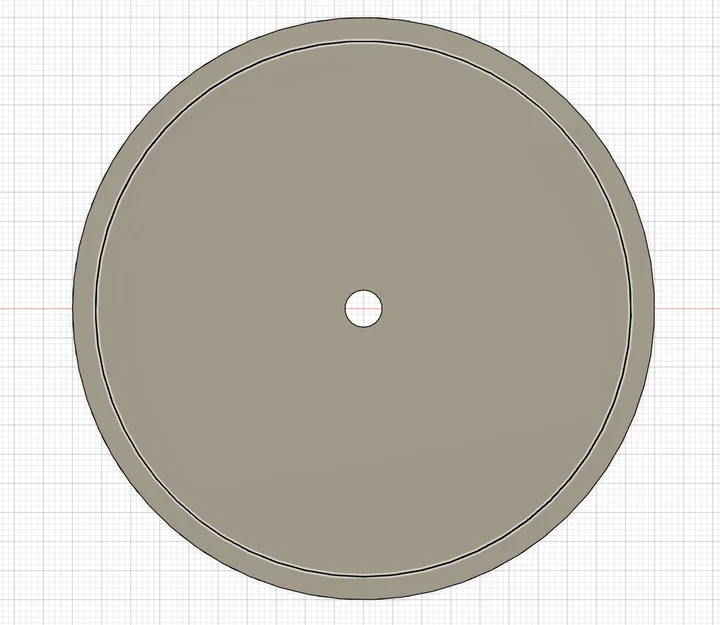

4. Lấy các stators, dán một ít băng keo 2 mặt hoặc keo bất kỳ rồi gắn vào một bên motor. Gắn trực tiếp lên thân motor, không gắn lên motor cover trừ khi bắt buộc. Làm cho cả hai bên.

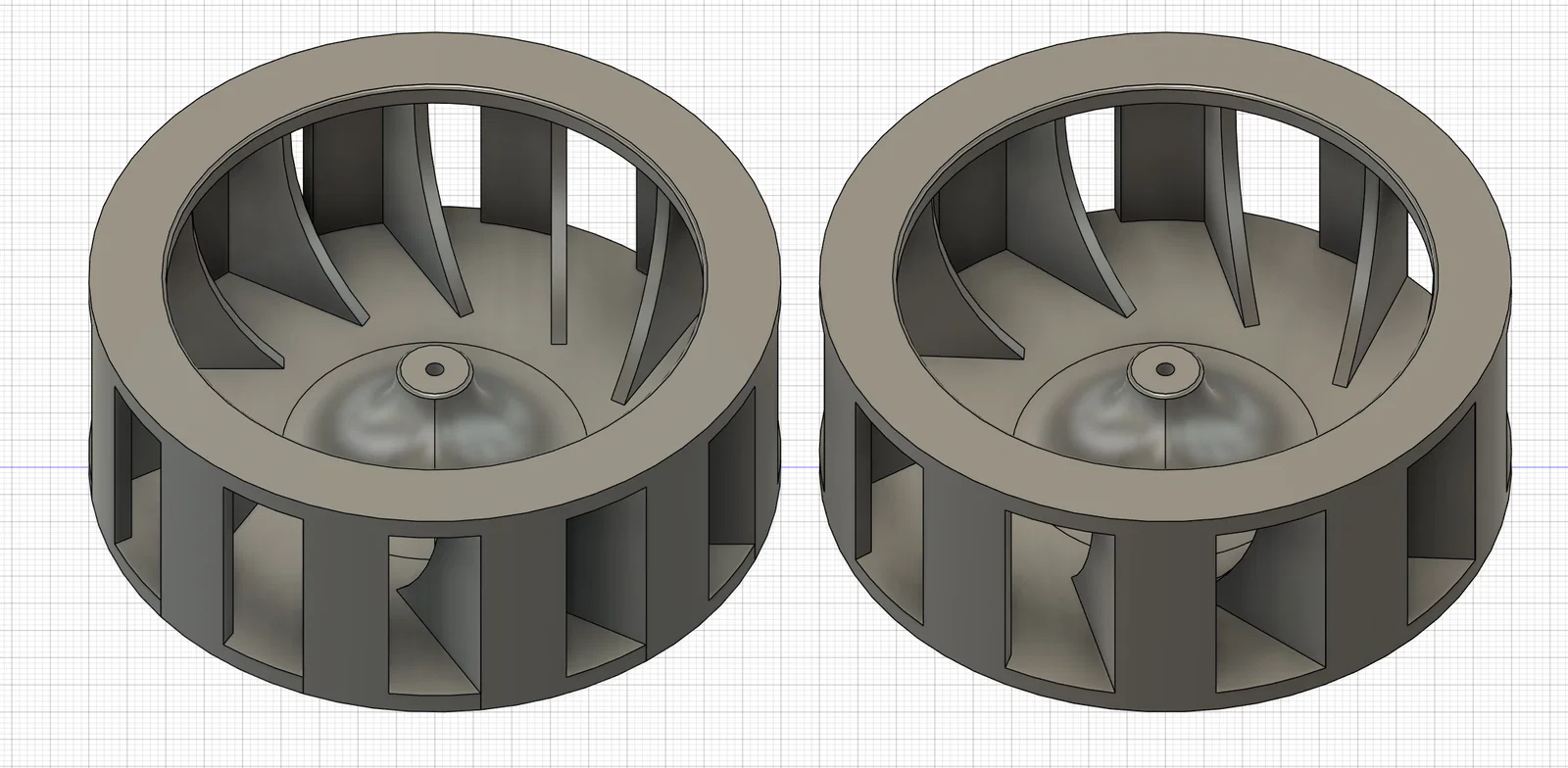

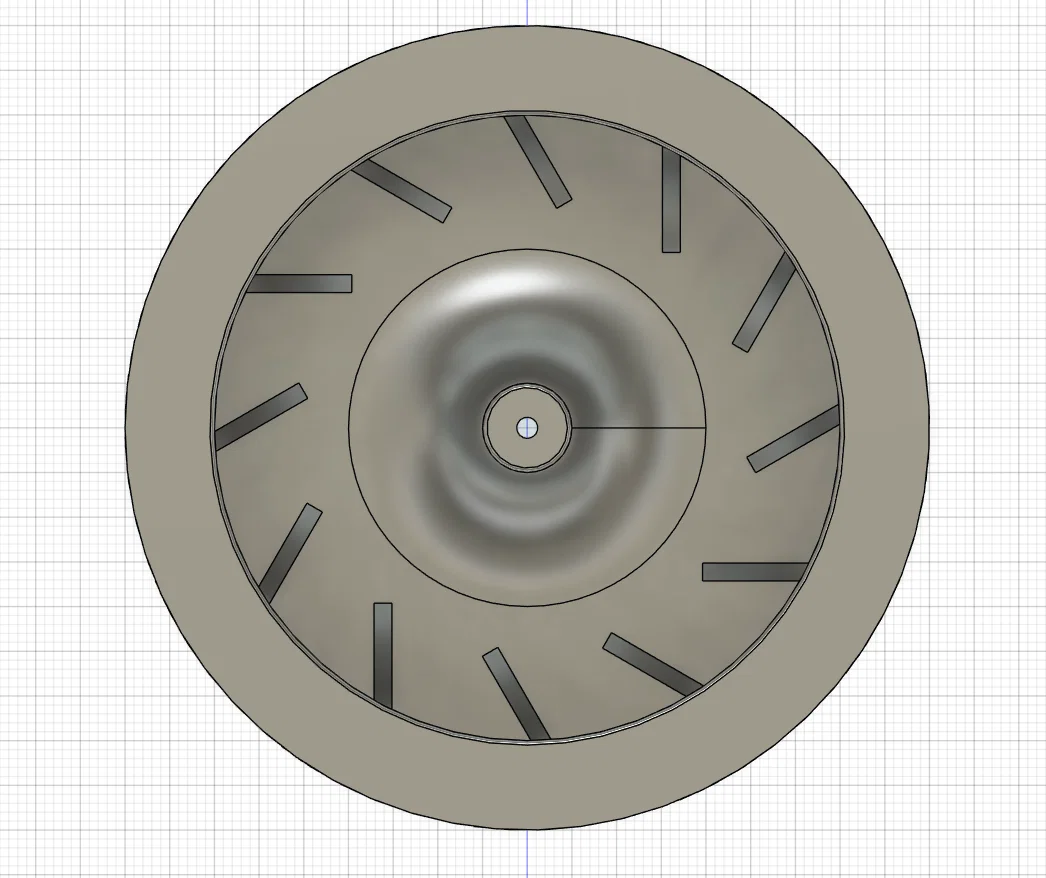

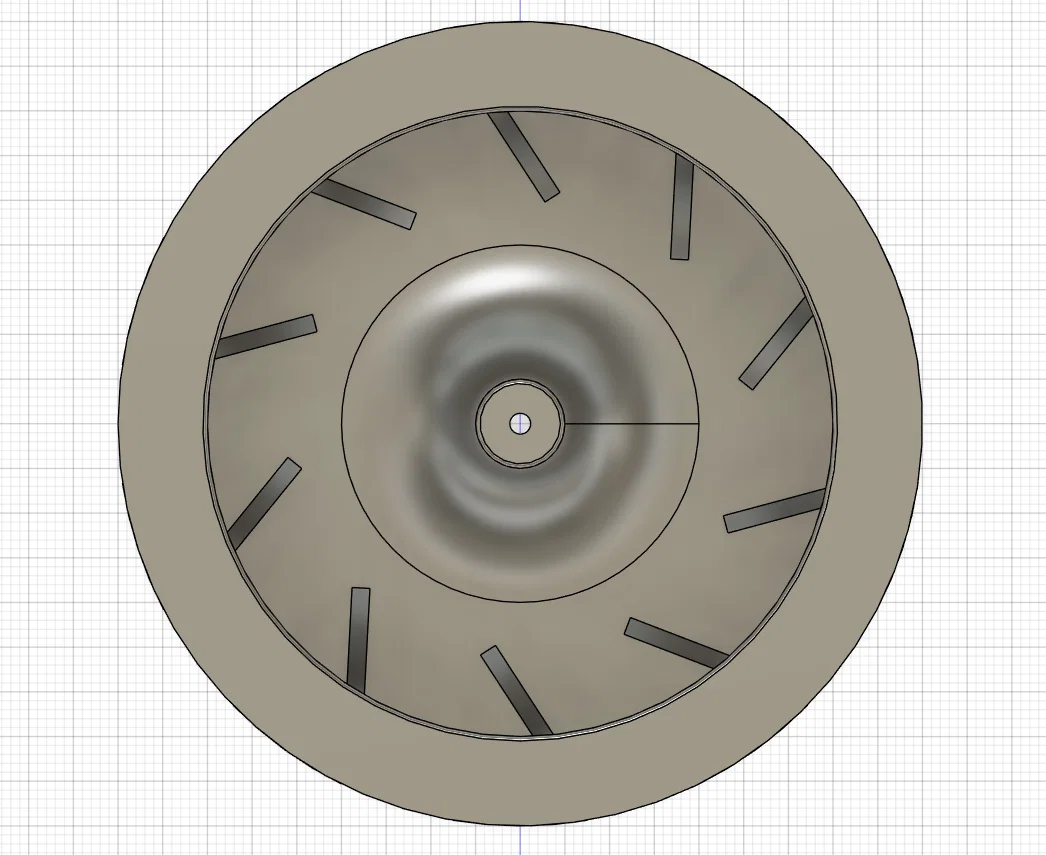

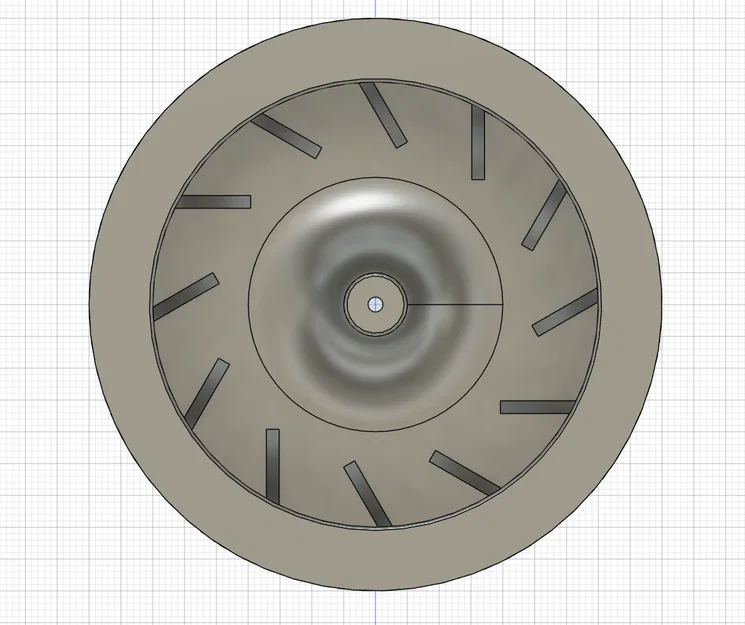

5. Sau bước 4, press-fit các rotors vào trục của mỗi bên. Xoay rotor và ấn/điều chỉnh theo hướng ngược lại tại những điểm rotor bị cạ. Bước này là tùy chọn/không bắt buộc miễn là không bị cạ, hoặc cạ rất rất nhẹ.

6. Xong hết các bước là bạn có thể cấp nguồn! Pin 9V hoặc nguồn 12V đều ổn, nhưng khi có thể thì nên dùng speed controller, vì bạn không muốn overvolt hoặc làm tiếng còi lên pitch quá cao.

Lời cuối

Trong tương lai mình có thể (hoặc không) sẽ làm lại thiết kế này khi mình rành Fusion 360 hơn, để mẫu to hơn và dùng microwave motor. Mình sẽ dùng DE31-00029H hoặc DE31-00073A. Hiện mình chưa chắc có làm không, nhưng có thể sẽ làm.

Mong bạn thích các mẫu còi của mình và chúc bạn lắp/in vui vẻ. Nếu bạn đã làm mẫu này rồi, nhớ đăng một bài make kèm hình nhé, mình muốn coi bạn làm ngon cỡ nào! ;)
