Giá đỡ cảm biến PCB Klicky cho Ender 5 MicroSwiss NG
- Lượt tải
- 56
- Lượt thích
- 7
- Lượt coi
- 862
- Bản remix
- 0
- Bình luận
- 4
File 1 567,7 KB
- Microswiss_NG_Ender_5_PCB_Klicky_Mount_1766374624.stlSTL · 567,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #40768
- Danh mục
- Máy In 3D
- Ngày đăng
Mô tả
Bạn muốn thêm PCB Klicky vào Ender5 hoặc bản sao của nó? Bạn đã có MicroSwiss NG hoặc MicroSwiss NG Revo được cài đặt trên Ender 5 của bạn? Bạn thật may mắn, mô hình này chính là dành cho bạn!
Lấy một bộ PCB Klicky từ đâu đó, và in dock, giá đỡ dock Ender 5, và thân công tắc như thường lệ, sau đó in tệp này để gắn PCB đầu công cụ vào đầu công cụ của bạn. Các tệp còn lại có thể được tìm thấy trên trang Github của PCB Klicky. (https://github.com/tanaes/whopping_Voron_mods/tree/main/pcb_klicky)
Cài đặt in:
Tôi đã in cái này với đầu vòi 0.4mm, chiều cao lớp 0.2, lớp đầu tiên 0.2, 25% độ đặc. Mô hình này không quá khó tính nhưng tôi chưa có cài đặt vòi 0.6mm. Tôi sẽ quay lại với bạn về điều đó sau khi tôi làm cho nó hoạt động tốt hơn một chút. (Đang làm một sửa đổi cho công tắc dừng Z vòi - Auto Z cho Ender 5! Theo dõi không gian này!) Ngay cả như vậy, 0.4 với 0.2 lớp chỉ mất khoảng một giờ để in trên cài đặt nháp. Tôi đã sử dụng PLA và nó vẫn chưa bị chảy, nhưng tôi có thể sẽ in lại bằng PETG vào một lúc nào đó.
Cài đặt:

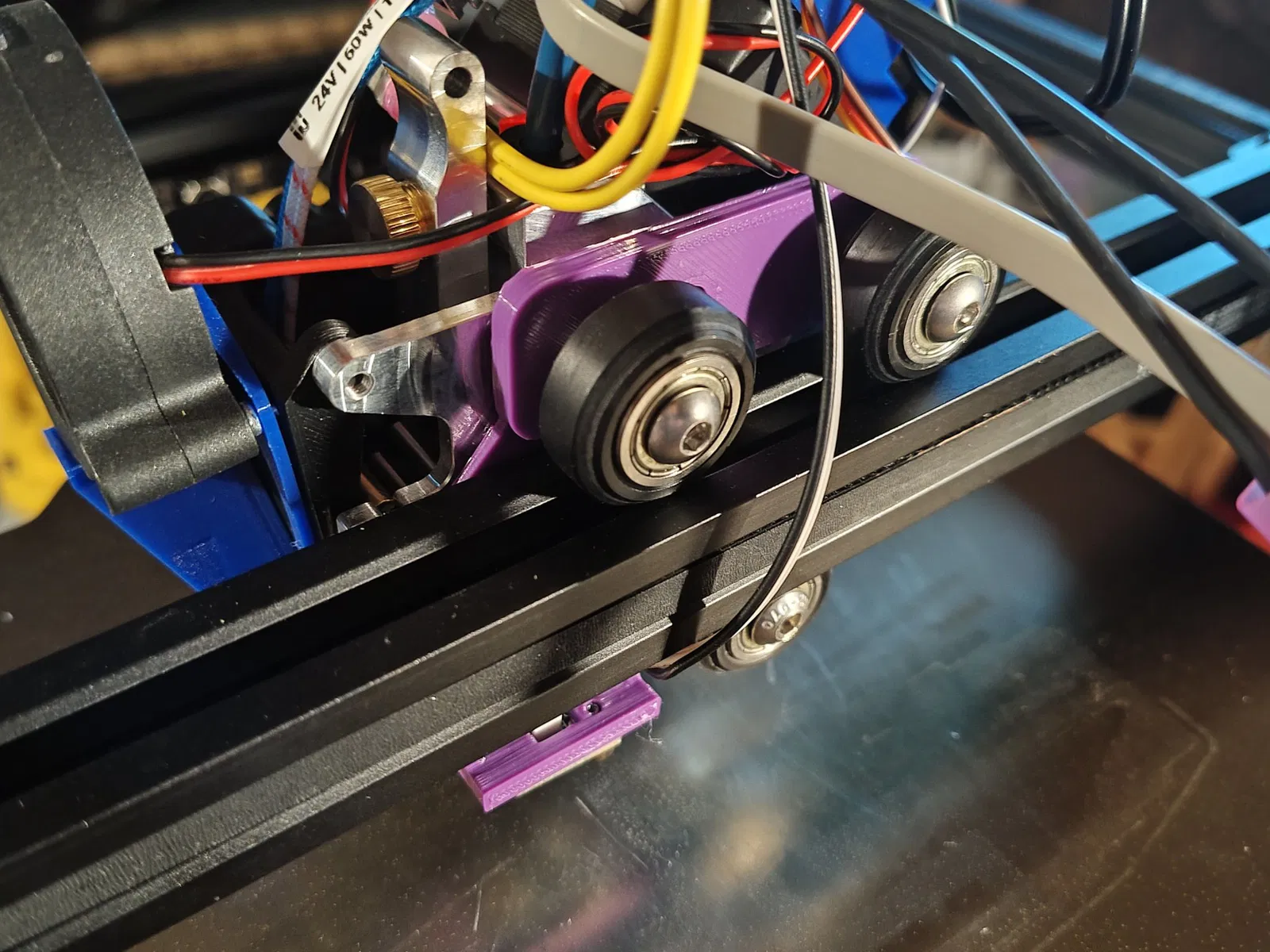

Cài đặt PCB Klicky vào đáy của giá đỡ cảm biến. Hãy chắc chắn rằng bạn định hướng các nam châm của mình đúng cách. Các vít m2 được bao gồm trong bộ chỉ cần vặn vào nhựa, cho bạn một số chèn nhiệt m2 dự phòng cho một dự án trong tương lai.
Bây giờ là thời điểm tốt để nối dây +5v, GND và chân cảm biến trở lại bảng điều khiển của bạn, chỉnh sửa cấu hình firmware của bạn, và đảm bảo rằng cảm biến đang hoạt động đúng cách. Xem trang github của Klicky Probe với hướng dẫn của nó để biết chi tiết. (https://github.com/jlas1/Klicky-Probe)
Nới lỏng đai ốc lệch ở dưới đáy đầu công cụ và sau đó tháo hai bánh xe lăn ở trên cùng ra khỏi đầu công cụ. Nhẹ nhàng kéo đầu công cụ ra khỏi phần đùn 2020 để bạn có thể trượt phần trên của giá đỡ lên và sau đó xoay nó sao cho hai lỗ lớn căn chỉnh với các chân đỡ bánh xe ở phía trên của đầu in. Đẩy giá đỡ qua các chân đỡ đó và chèn một ốc M3x4mm vào lỗ nhỏ, và siết chặt lại. Điều này sẽ giúp giá đỡ được gắn chắc chắn vào đầu công cụ.
Gắn lại các bánh xe lăn và điều chỉnh lại đai ốc lệch của bạn.
Định tuyến các dây và quản lý cáp của bạn.
Cài đặt các macro Klicky từ trang github (Liên kết ở trên) và cấu hình cho phù hợp. Vì mỗi cấu hình là khác nhau, tôi sẽ không thực sự có thể giúp bạn với các chi tiết cấu hình của bạn. Chúng phụ thuộc vào bạn.
Tuy nhiên, tôi sẽ cung cấp cho bạn một chút cấu hình để bắt đầu. Độ lệch của đầu dò của bạn nên là X = 15 Y = 17 (hoặc gần như vậy).
Khối lượng đầu công cụ của bạn đã thay đổi và nhiều điều nhỏ khác về các bánh xe của bạn cũng vậy, vui lòng nhớ thực hiện bù cộng hưởng. Hoặc không. Tôi không phải là bố thật của bạn.
