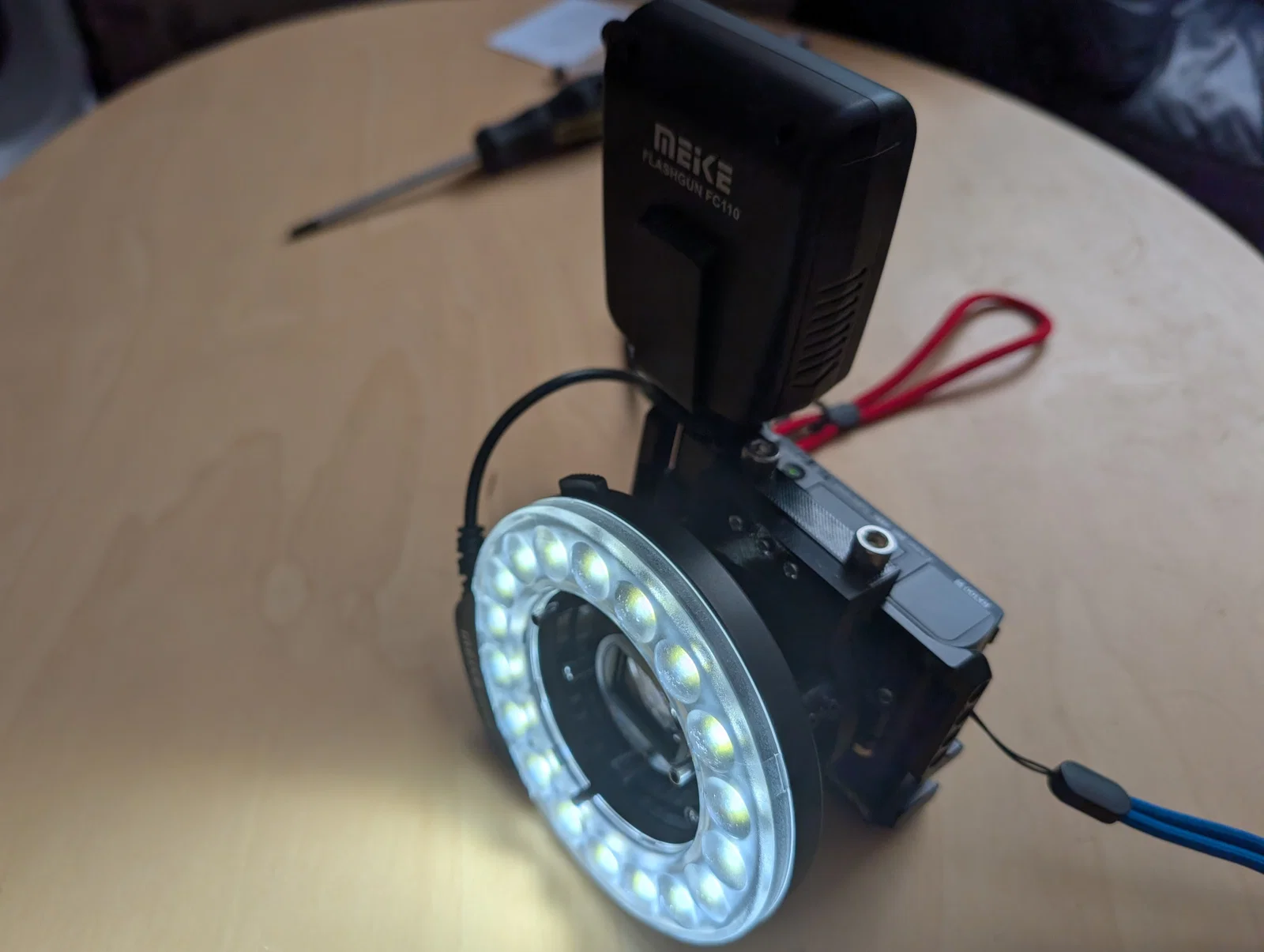

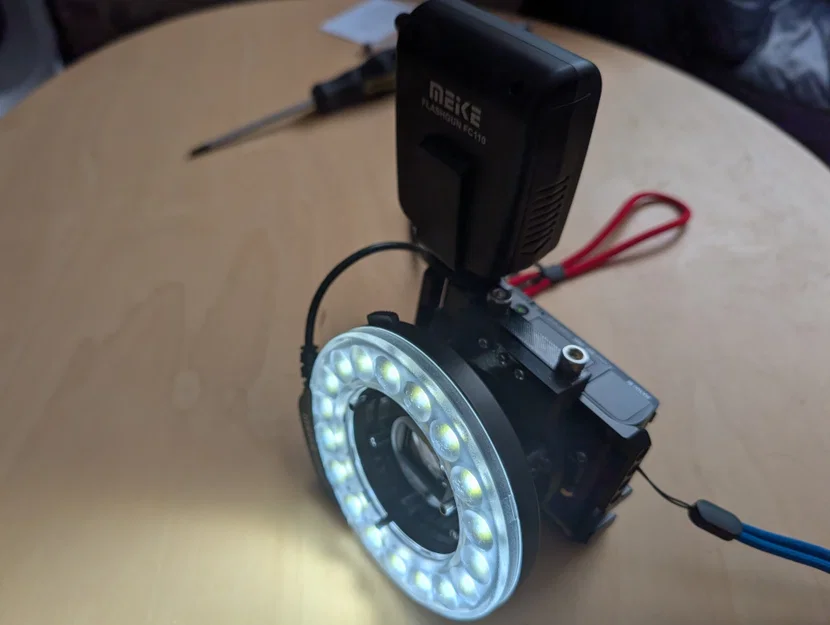

Giá đỡ Ring Light cho Sony RX100 M7 (Dự án Photogrammetry)

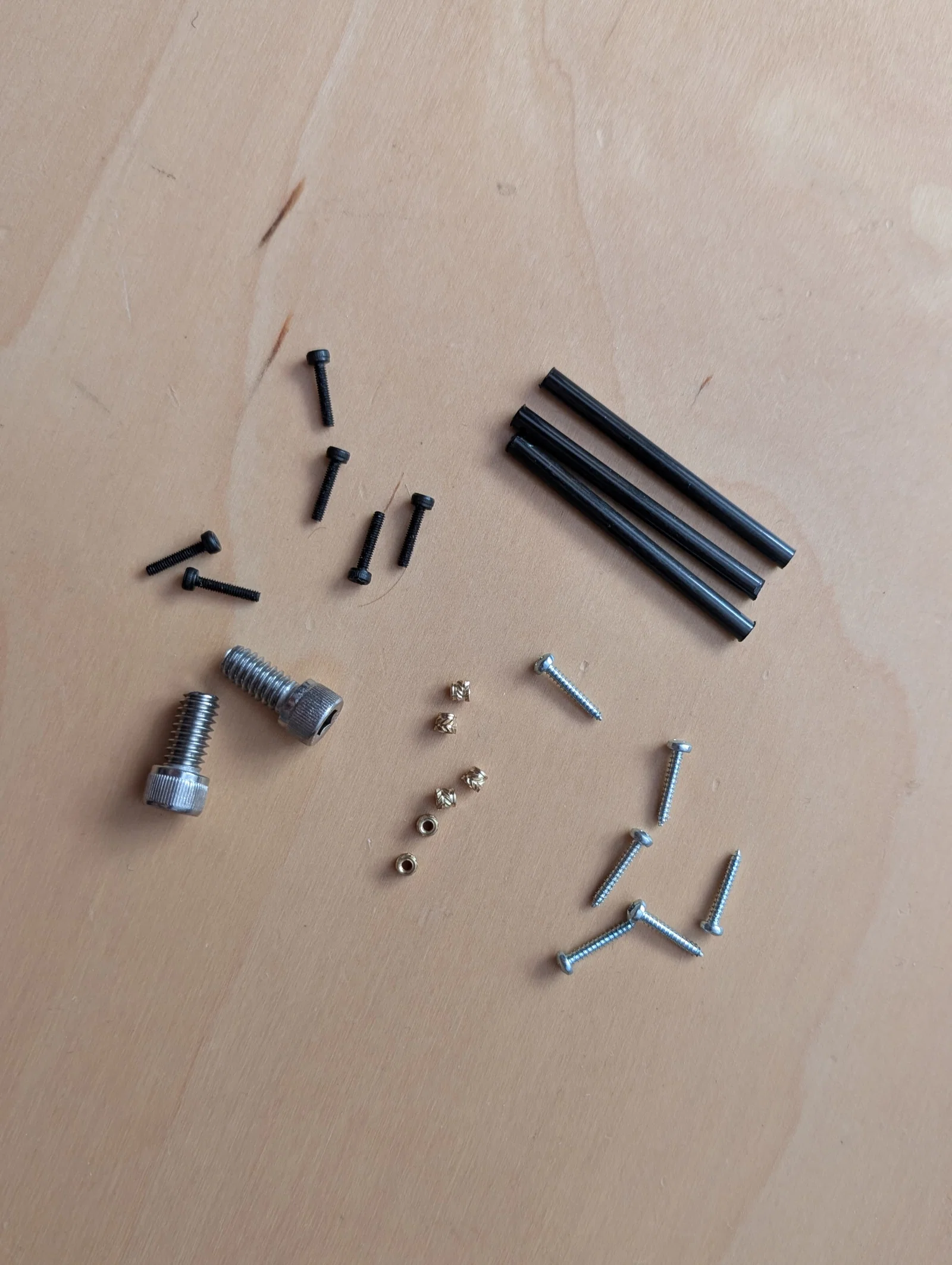

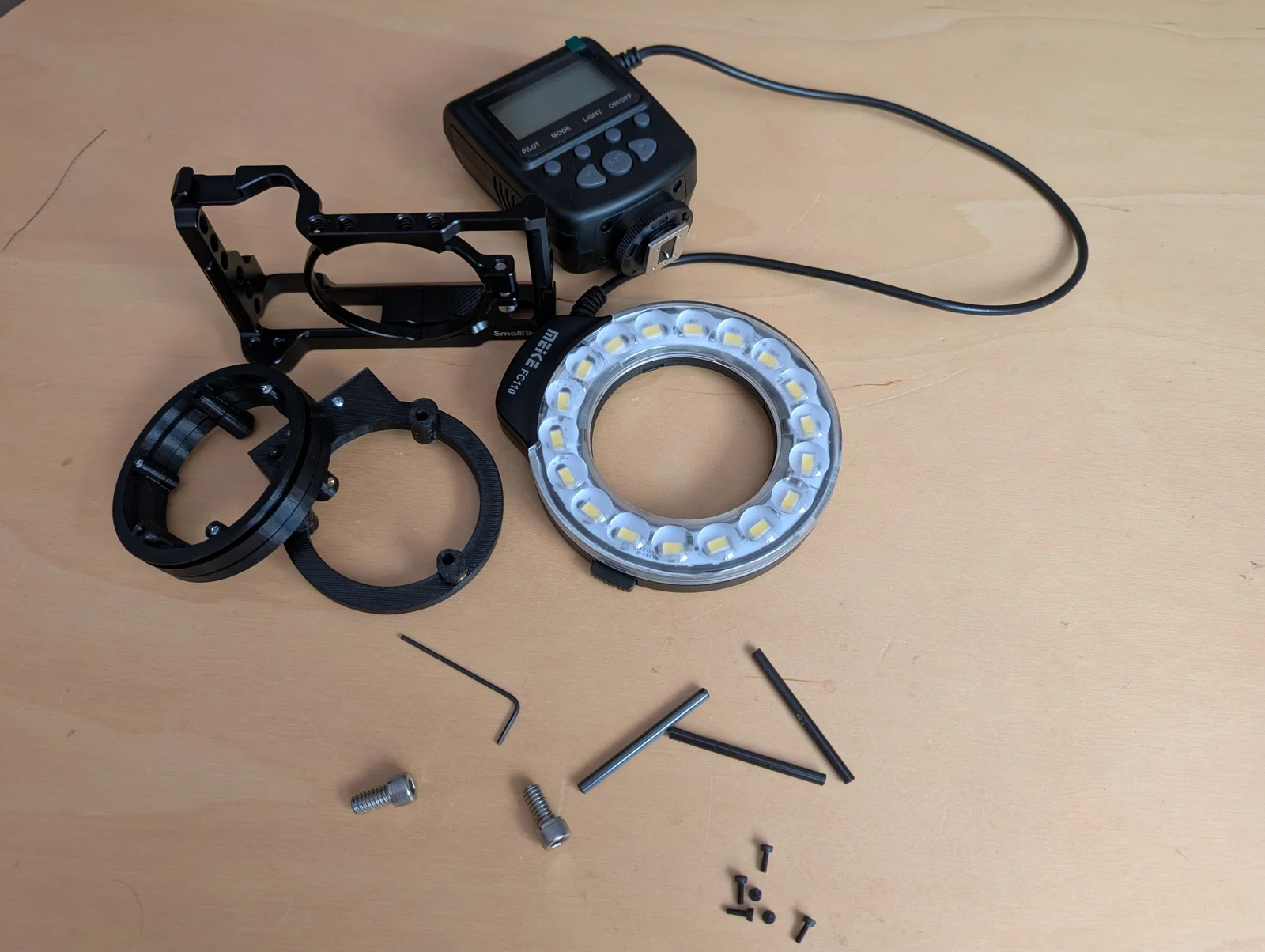

Danh sách linh kiện

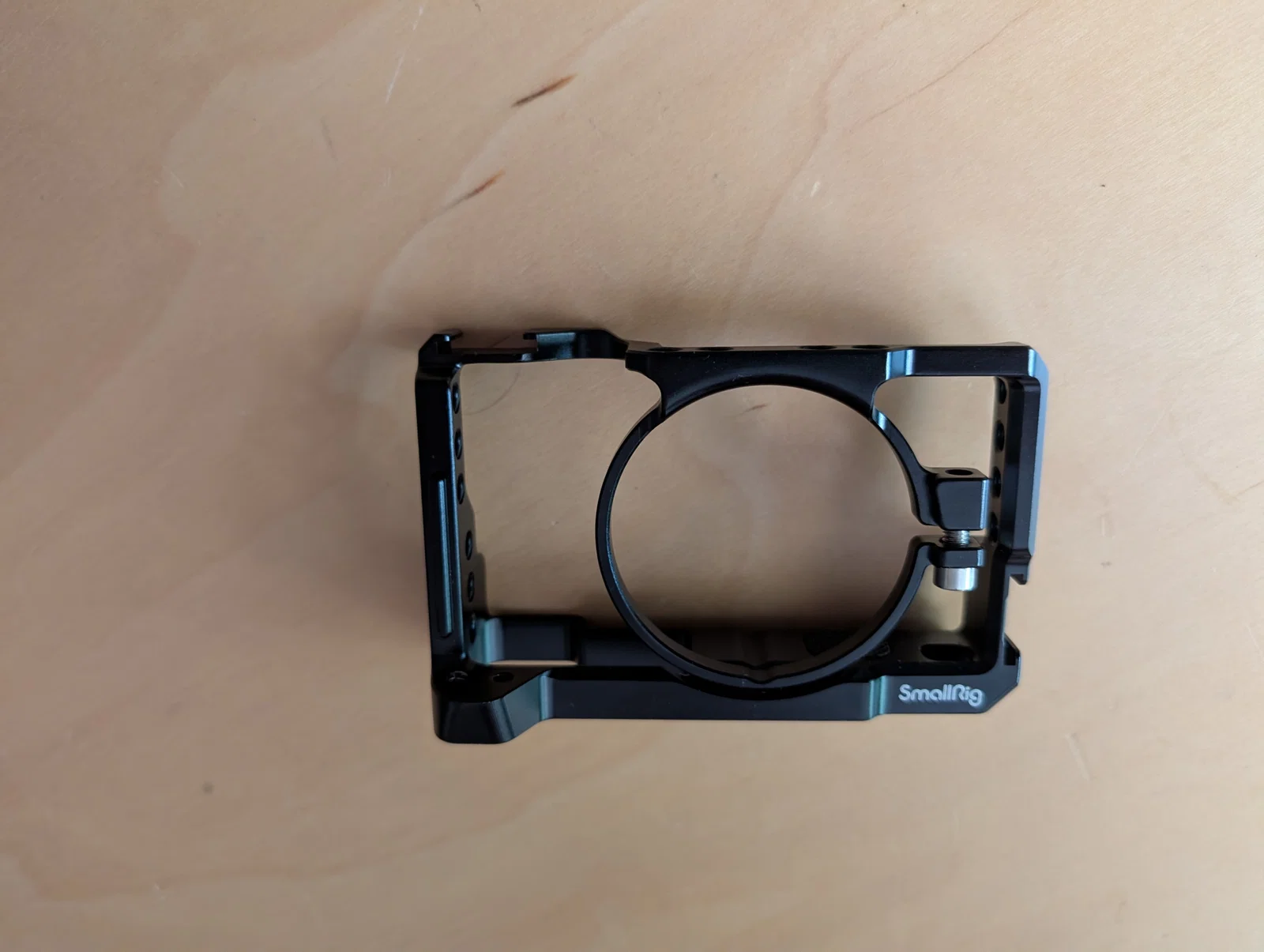

Small Rig

Sony RX100 VII & VI Camera Cage | Wooden Grip | SmallRig

Ốc vít máy ảnh – lưu ý tất cả các lỗ ren đều là hệ "imperial" (inch)

1/4"-Normschrauben - fotoschraubenshop

Ví dụ: 1/4"- ốc đầu trụ, thép không gỉ – 13mm

1/4"-Werkzeuge - fotoschraubenshop bạn nên mua kèm cờ lê lục giác.

Ring Light

Meike Meike FC-110 Ringblitz für Sony Alpha | LED Makro & Dauerlicht Mình không chắc phiên bản này có kèm vòng chuyển đổi không, nhưng thực ra cũng không quá cần thiết.

Khác

• Ống hoặc thanh carbon CFK 4mm, mua tại cửa hàng mô hình – các thanh CFK của mình đều dài 4,5mm. Trong các file FreeCAD, tất cả lỗ cắm thanh CFK được thiết kế với đường kính d=4,1mm. Hãy kiểm tra thử xem các thanh có vừa với vật in thử không.
• Các thanh được cố định bằng vít M2*6 (lục giác 1mm) vào các đai ốc nhiệt (M2 Inserts). Trong bản vẽ, các lỗ cho insert có đường kính d=3,1mm.
• Bạn cần 6 vít M2 và 6 đai ốc M2 từ CNC Kitchen.
• Để tránh dùng support khi in 3D, mình đã chia nhỏ các bộ phận. Mình dùng vít tự ren 2,2 x 13 để kết nối. Lỗ cho vít này là d=2,1mm, phần gờ chứa đầu vít ở mặt trước giá đỡ là d=4mm. Bạn sẽ cần 6 con vít này.

Các bộ phận in 3D

Mình không ràng buộc hoàn toàn các bản phác thảo trong FreeCAD.

• Đối với các lỗ ngang chứa insert, mình tạo các mặt phẳng XZ nghiêng. Mỗi lỗ cần một mặt phẳng riêng. Hãy tạo một vòng tròn tại tâm mặt phẳng đó; đường kính không quan trọng vì nó được định nghĩa trong tính năng "Hole", nhưng nó giúp xác định vị trí.
• Mình chọn kiểu lỗ hình giọt nước. Bạn cần cài Add-on FusedFilamentDesign thông qua Add-on Manager trong FreeCAD.

Hướng dẫn lắp ráp:

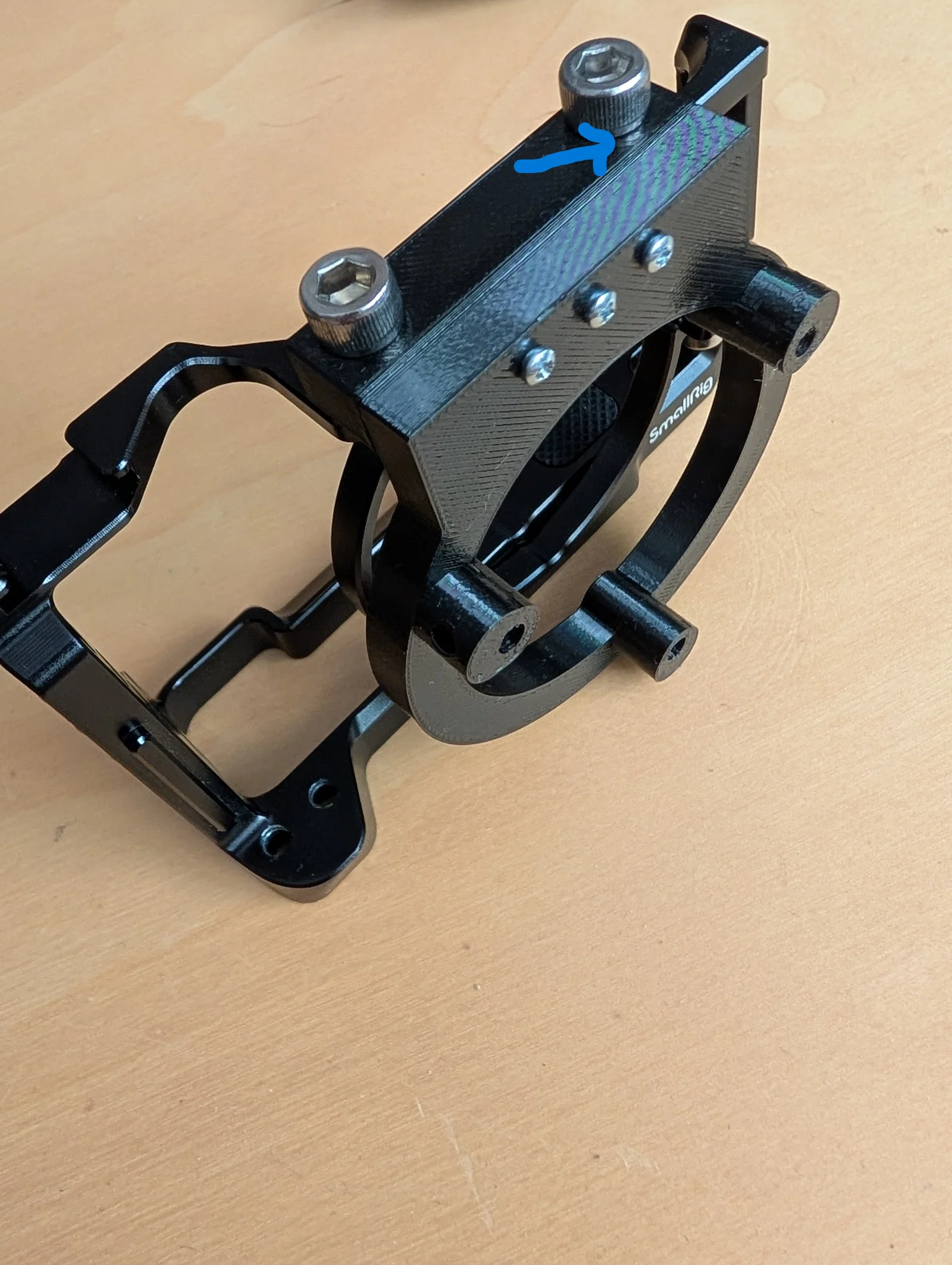

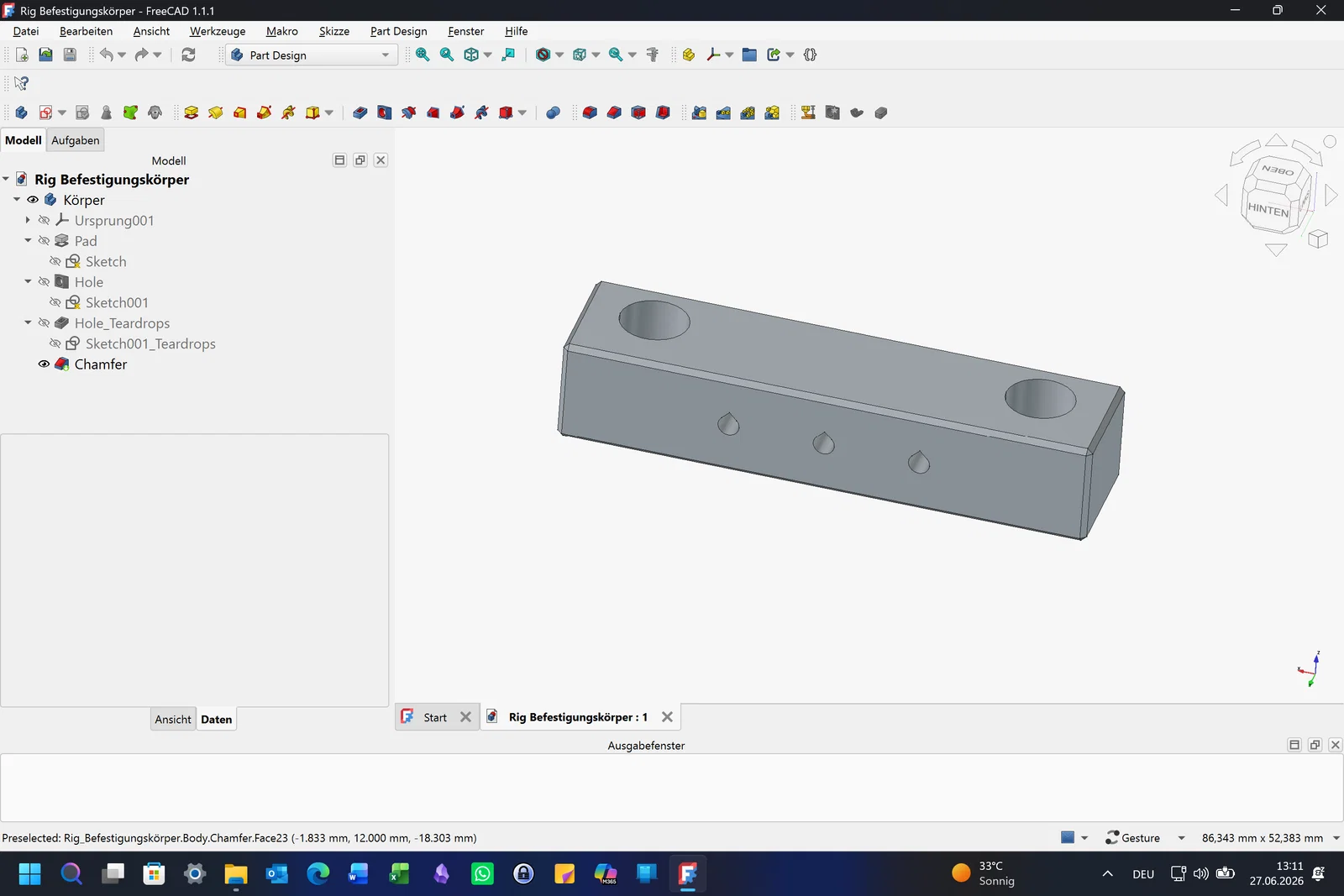

1. Rig Befestigungskörper-KörperChamfer.3mf: Khối lắp phía trên Small Rig. Mặt dày hơn (về phía lỗ vít) nằm ở PHÍA TRƯỚC.

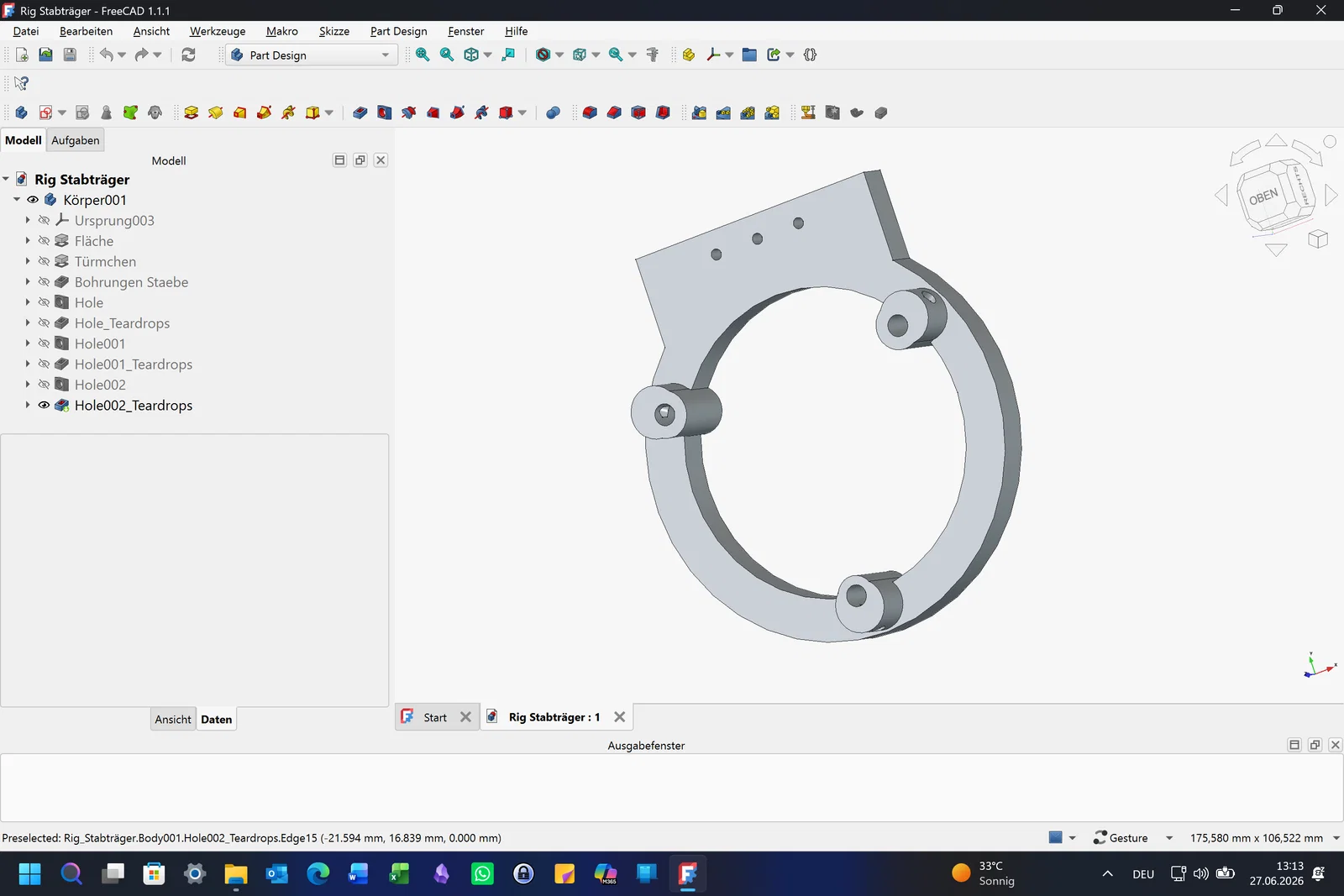

2. Rig Stabträger-Körper001Hole002_Teardrops.3mf: Lắp đai ốc M2 vào cạnh bên rồi bắt vít tự ren vào khối lắp.
3. Giá đỡ Ring Light: Gồm 2 phần:

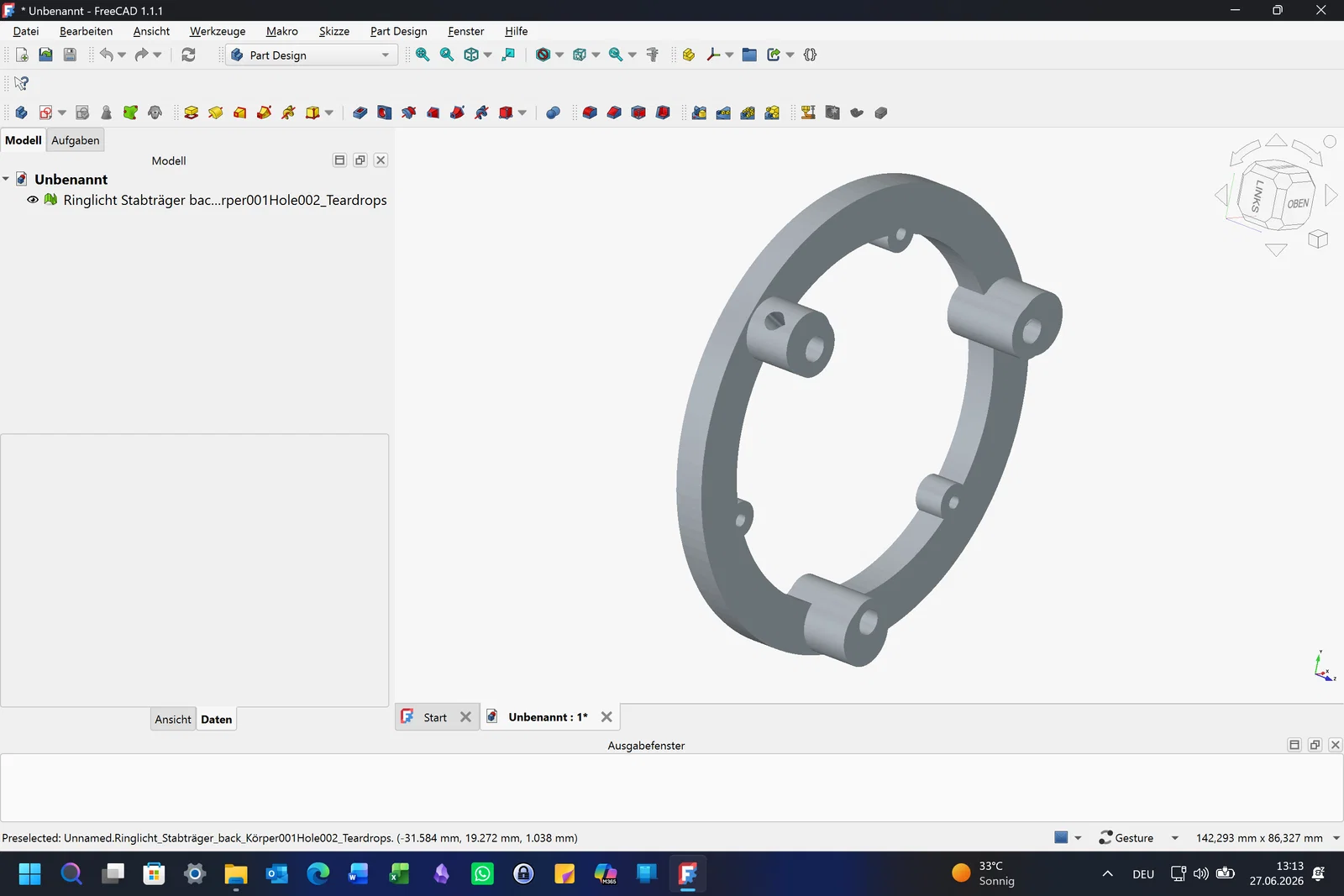

   • Ringlicht Stabträger back: Lắp insert M2 vào bên cạnh, đặt phần có núm hướng xuống dưới.

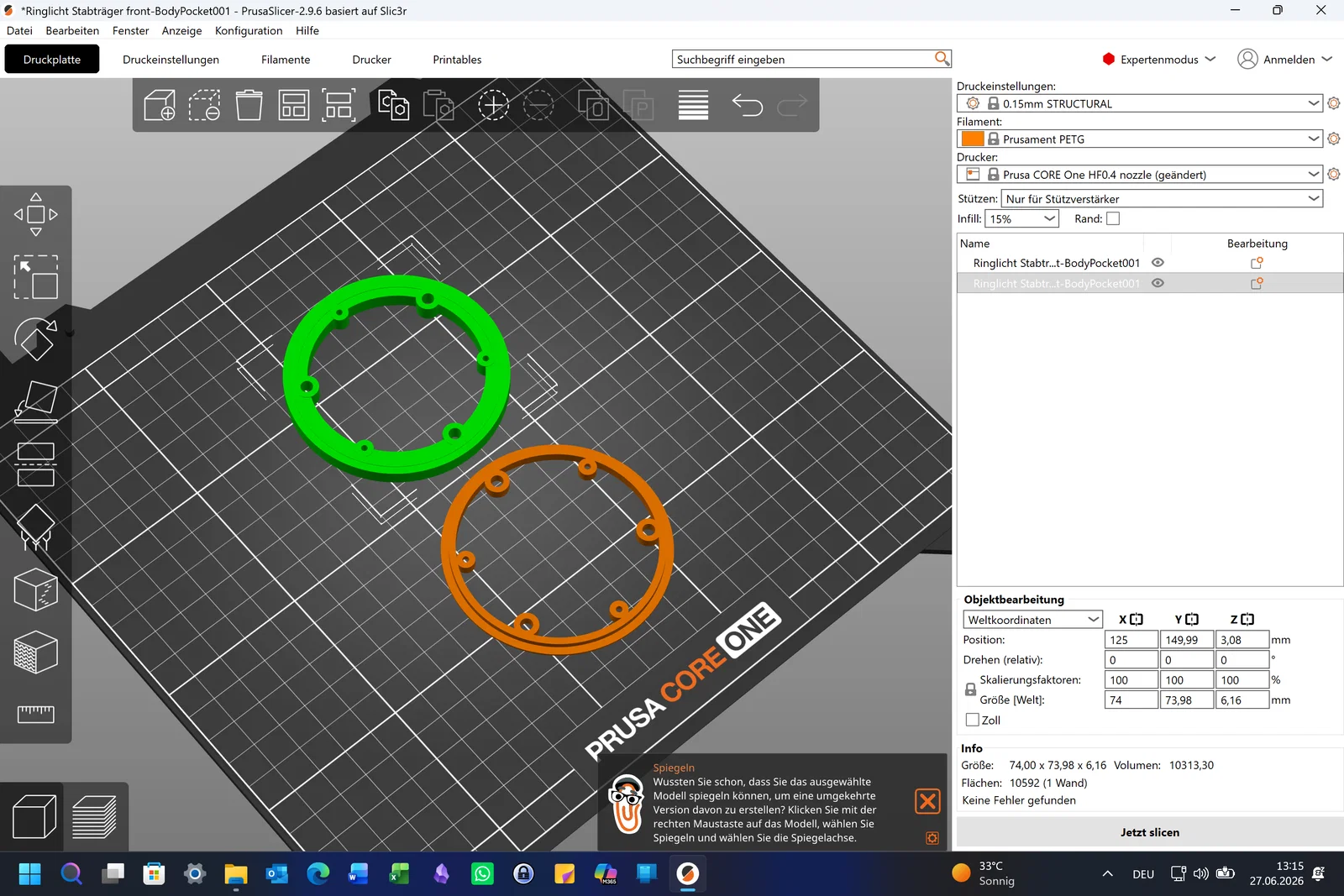

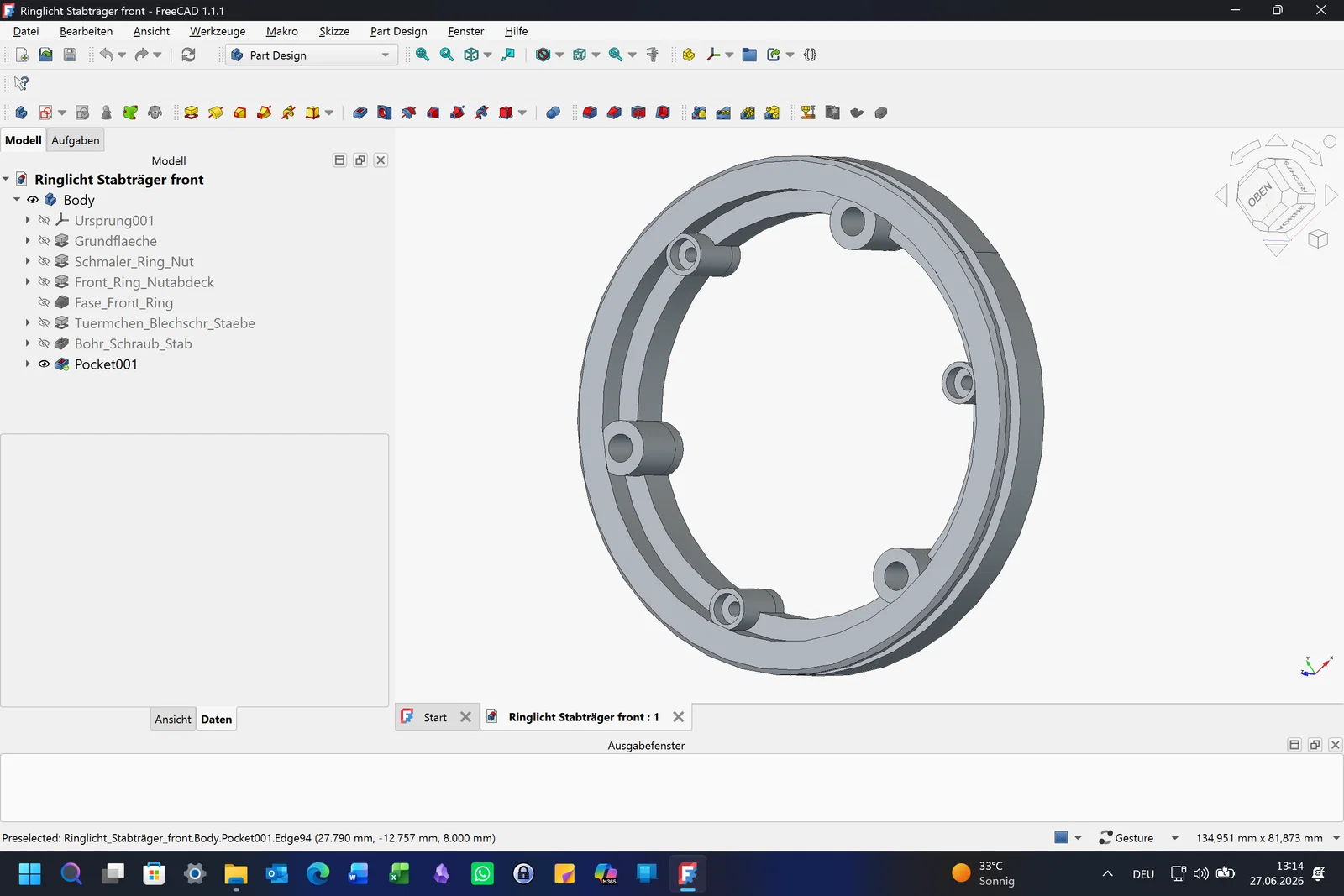

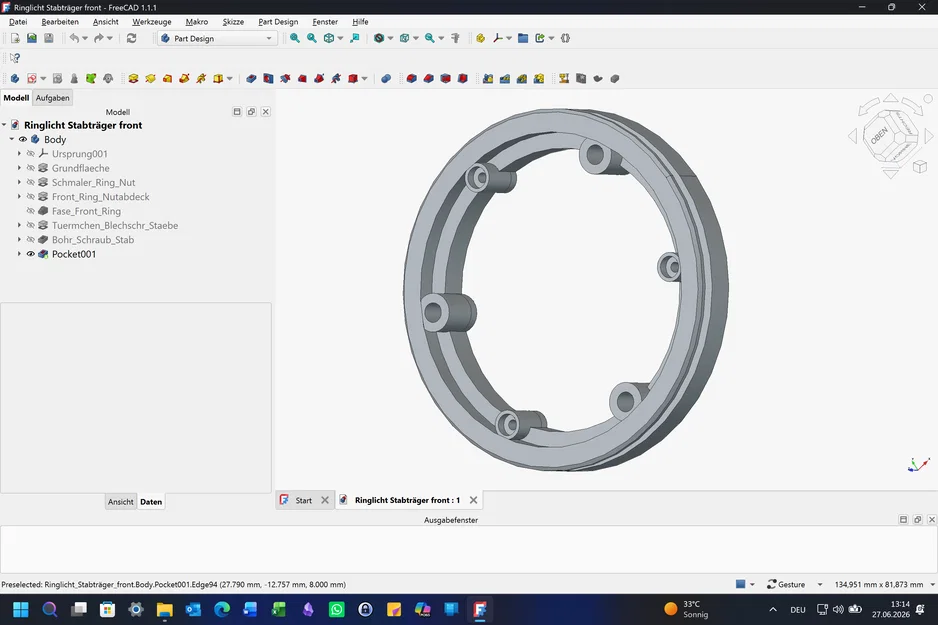

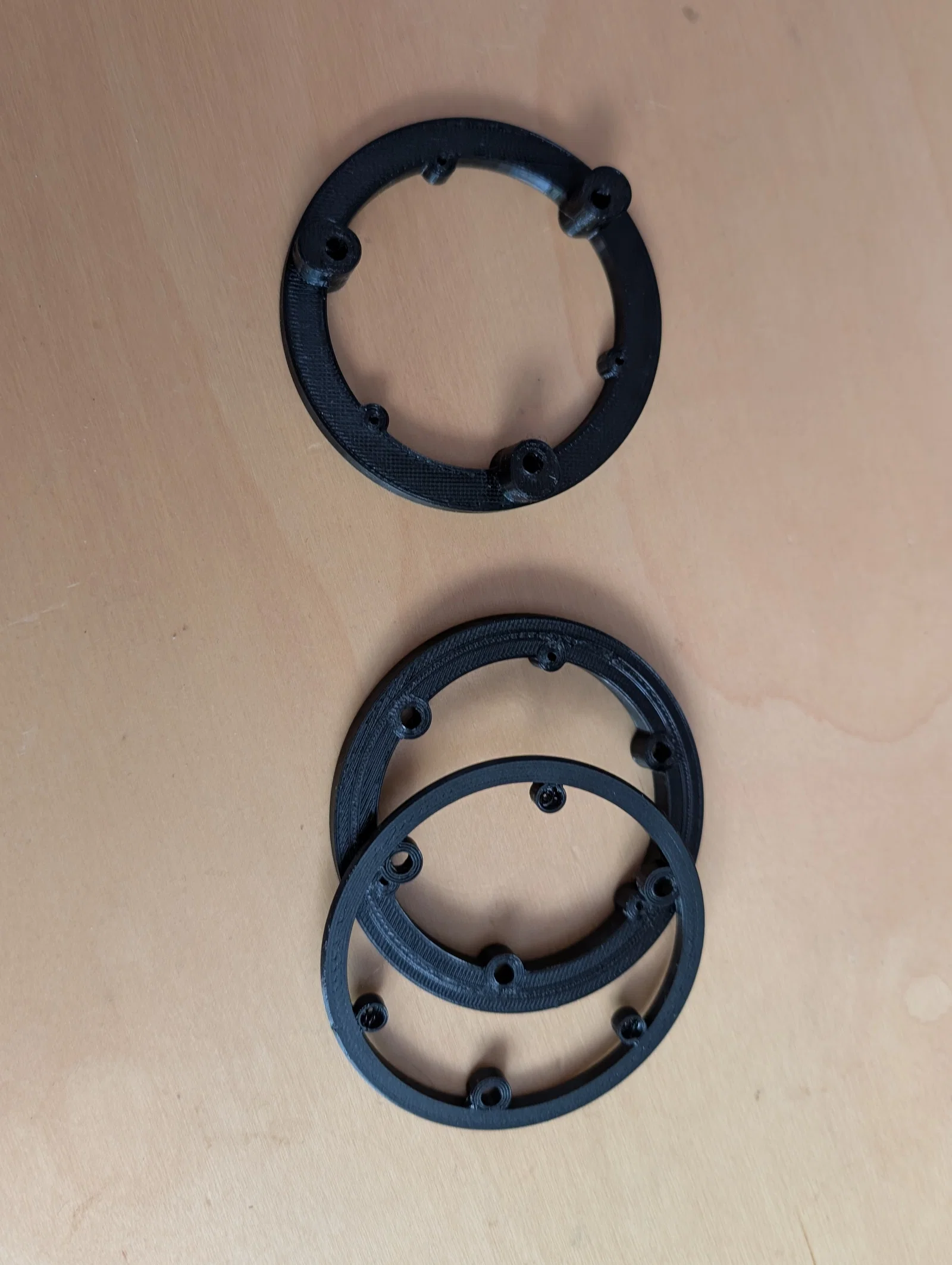

   • Ringlicht Stabträger front: Phần ống chia làm hai trong Slicer. Đặt vòng rộng hơn lên phần có núm, vòng hẹp hơn (có vát) đặt lên trên, mặt vát hướng lên. Bắt vít 2,2x13 để kết nối. Sau đó, dùng mũi khoan 4mm khoan lại các lỗ cắm thanh CFK.

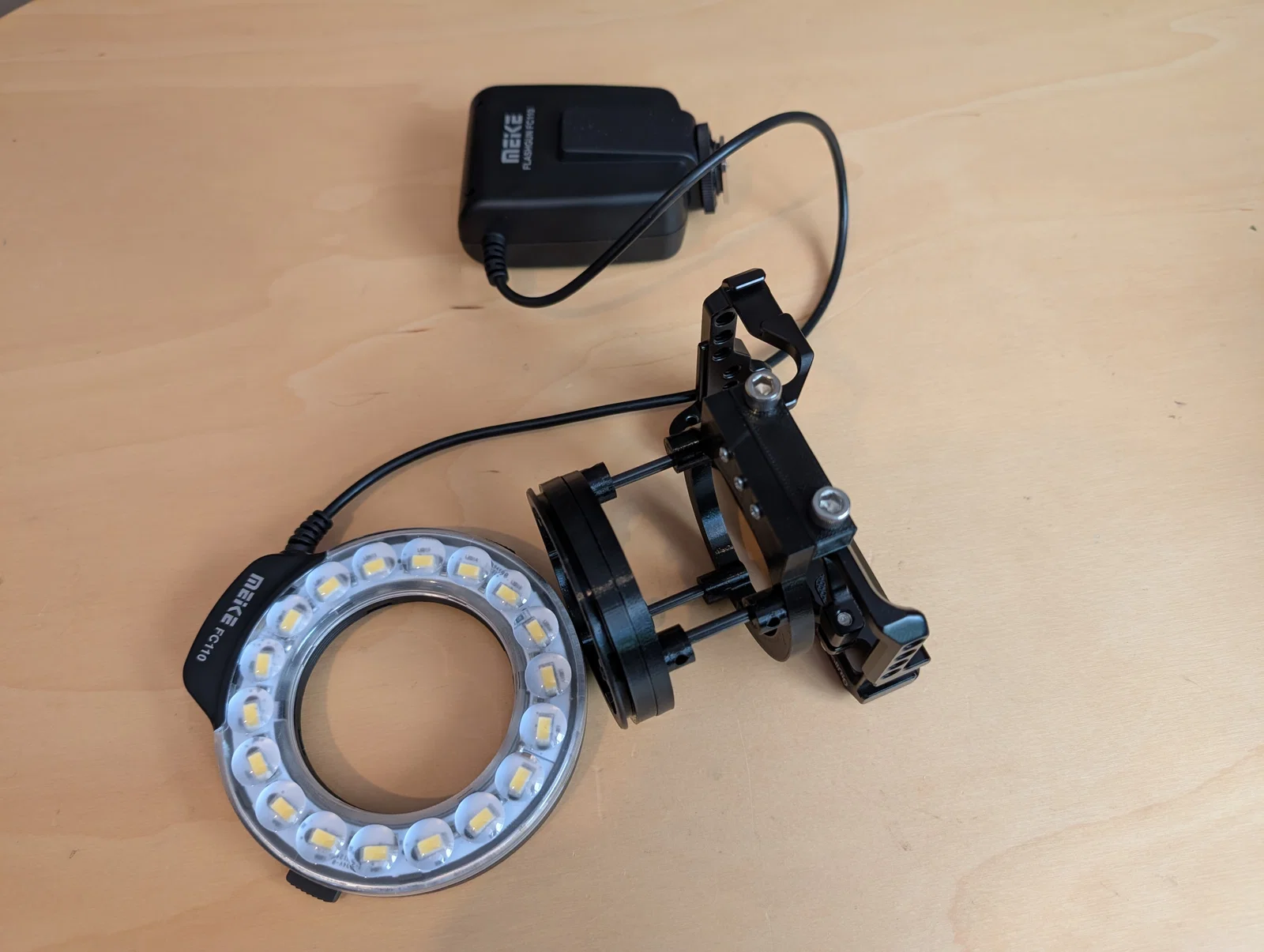

Cuối cùng, lắp các thanh vào giá đỡ trên Rig rồi lắp phần giá đỡ Ring Light vào. Đẩy máy ảnh từ phía sau vào cage và siết vít cẩn thận (lục giác 4mm). Gắn đèn Meike vào giá đỡ, lắp 4 pin AA và nhấn giữ nút nguồn 2 giây để bật. Cố định các thanh bằng vít M2.

Licensed under CC BY-SA 4.0. Các bản cải tiến và remix luôn được hoan nghênh. Vui lòng ghi nguồn tác giả gốc.
