GB10 / DGX Spark & ASUS Ascent — Ống dẫn gió tách rời & Tai gắn Rack 10" tham số

GB10 / DGX Spark — Ống dẫn gió bên hông dạng tách rời + Tai gắn rack 10" mô-đun

Đây là bản remix từ "2 x Node Nvidia DGX Spark (GB10) Cluster Side Vent Cooling Duct" của Henry Thomas — cảm ơn bác đã tạo ra bản gốc tuyệt vời!

Phù hợp cho các dòng hộp GB10: NVIDIA DGX Spark và ASUS Ascent GX10.

⚠ Chưa in thử nghiệm

Bản in đầu tiên vẫn đang chờ thực hiện. Thiết kế này mới chỉ được kiểm tra trên CAD (các mesh kín, kiểm tra va chạm B-rep) — chưa được in và lắp ráp thực tế. Các thông số khoảng hở (khớp nối, đai ốc âm ~0.2 mm, độ khớp giữa tai và thân) chỉ là ước tính tốt nhất và có thể cần điều chỉnh. Mọi phản hồi đều rất quý giá; mình sẽ cập nhật ngay sau khi in xong.

Tại sao lại có bản remix này?

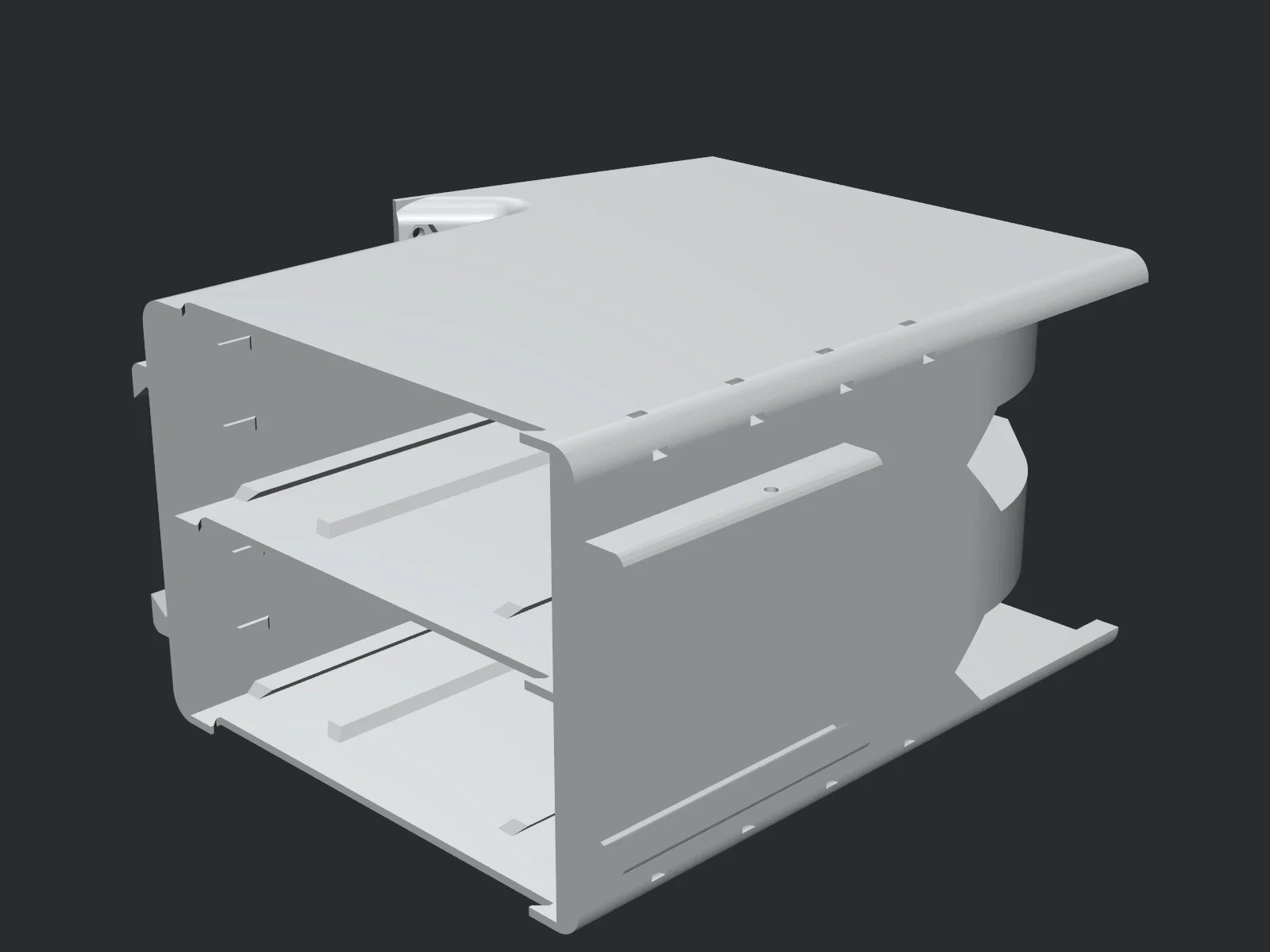

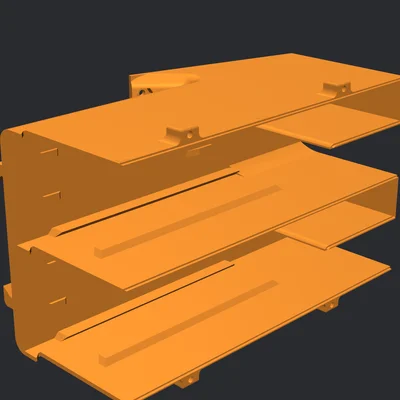

Vì mình không thể in nguyên khối ống dẫn gió trên máy Prusa MK4S, nên mình đã chia nó thành hai nửa để in dễ hơn và thêm cách ghép nối chắc chắn.

Những cải tiến mới

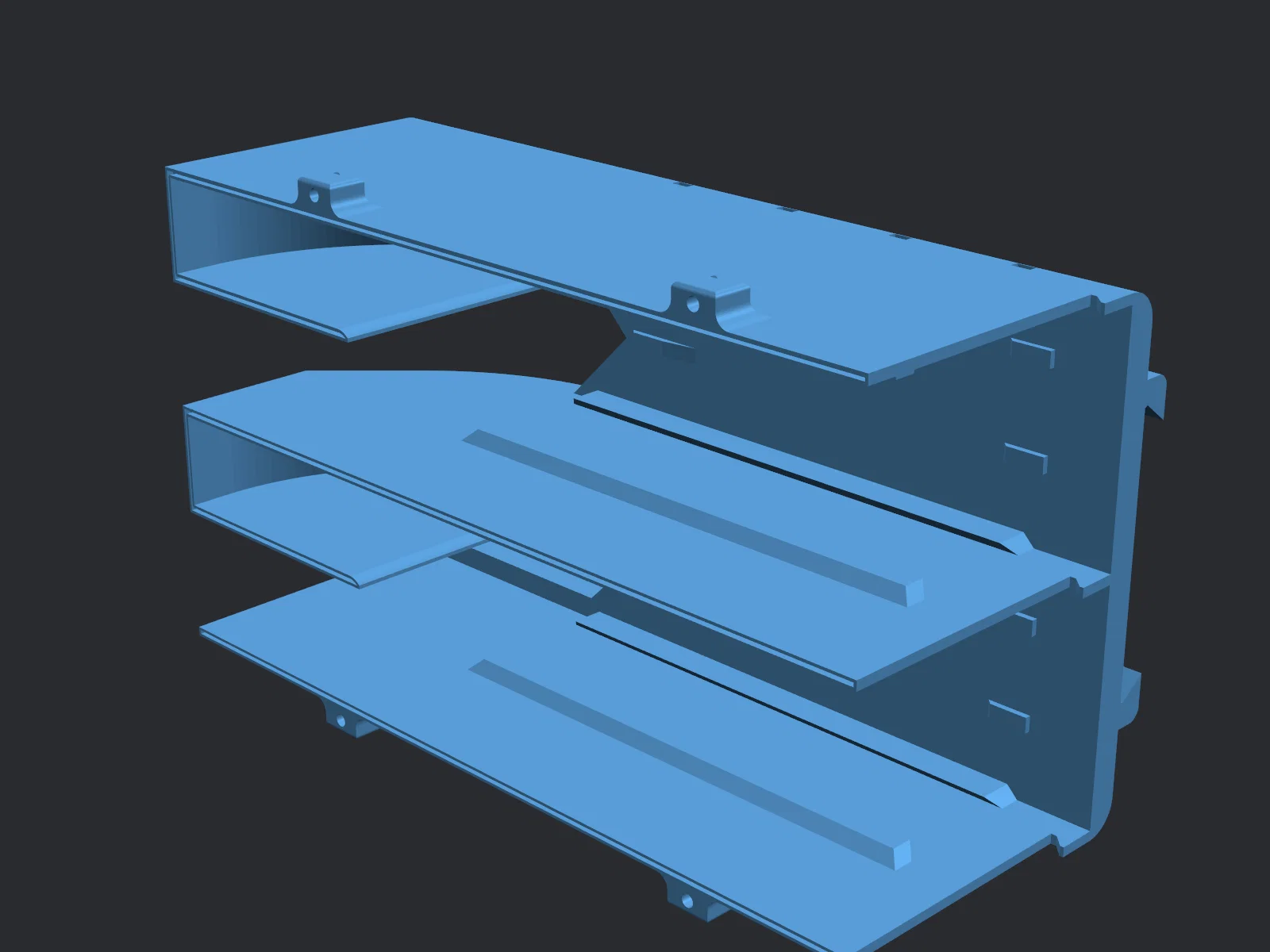

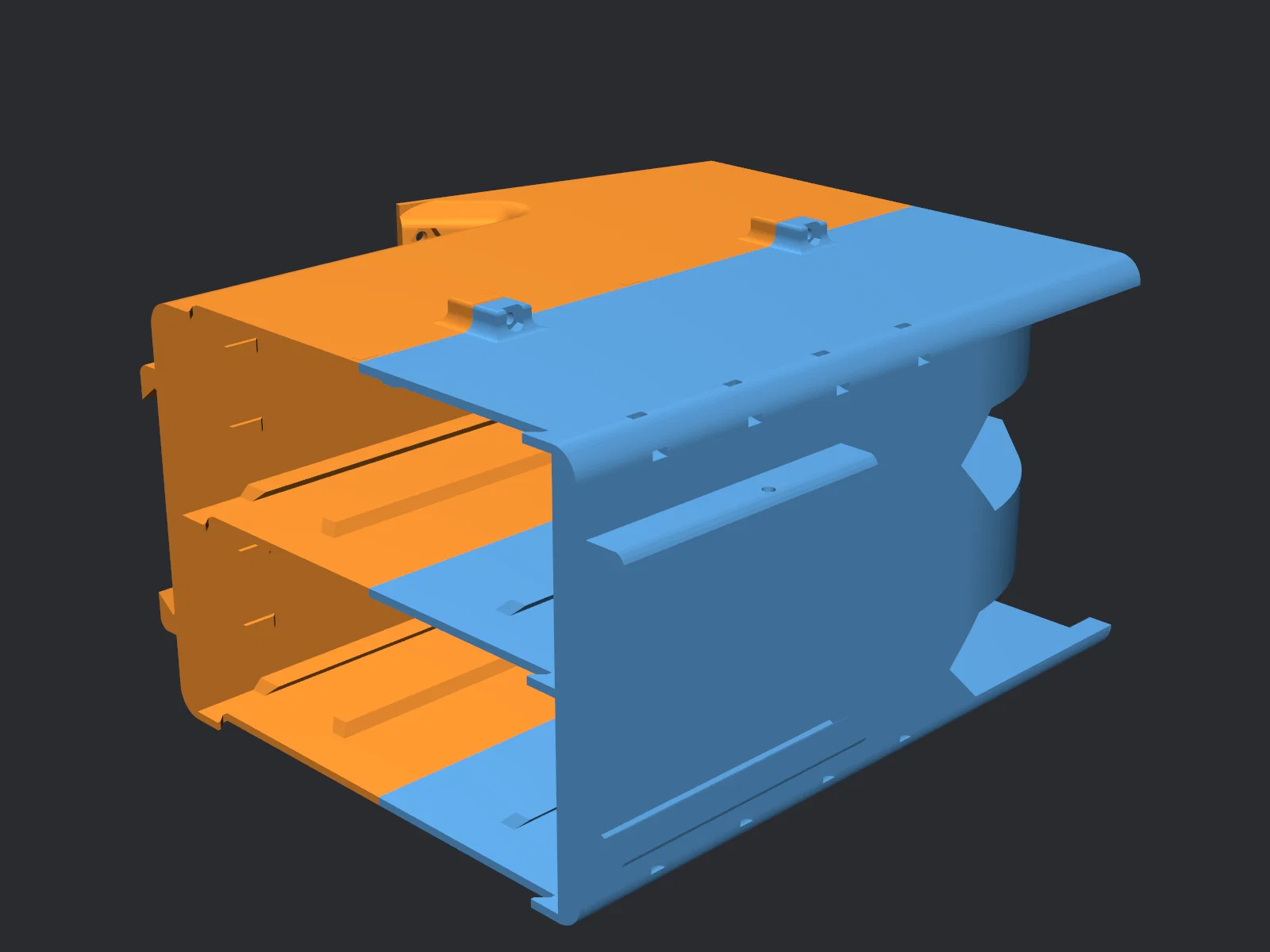

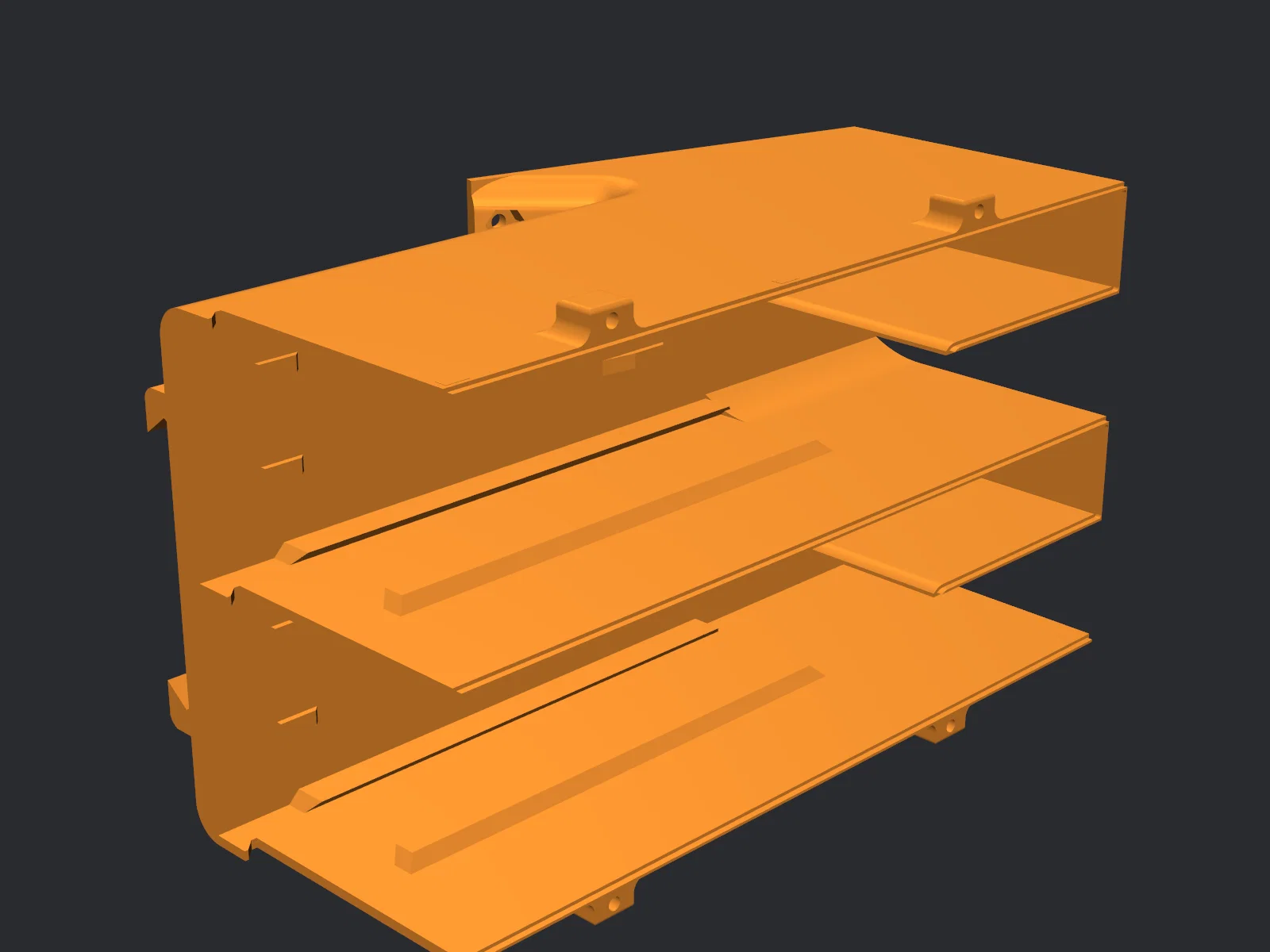

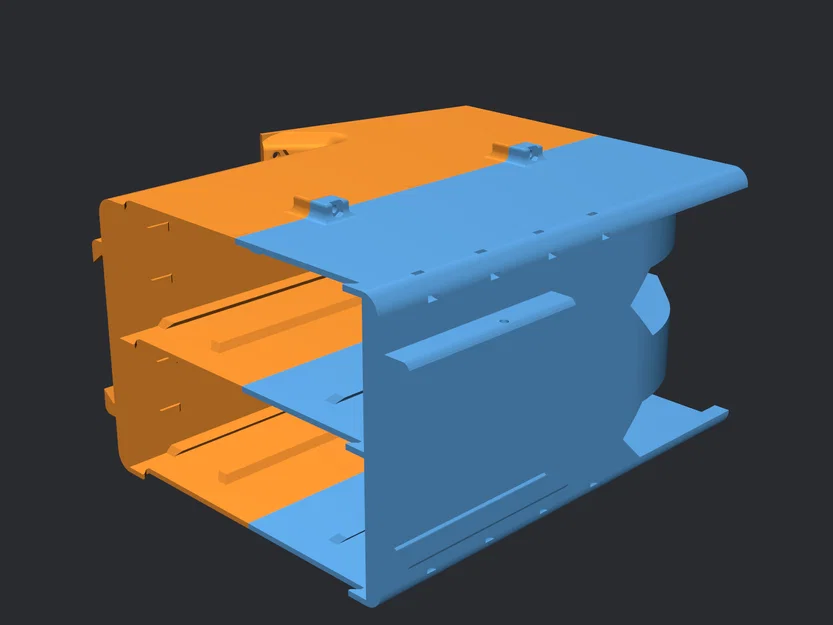

• Chia làm hai phần: đường cắt nằm giữa buồng (phần thông gió/phễu nằm bên trái) — vừa in trên MK4S và CORE One.

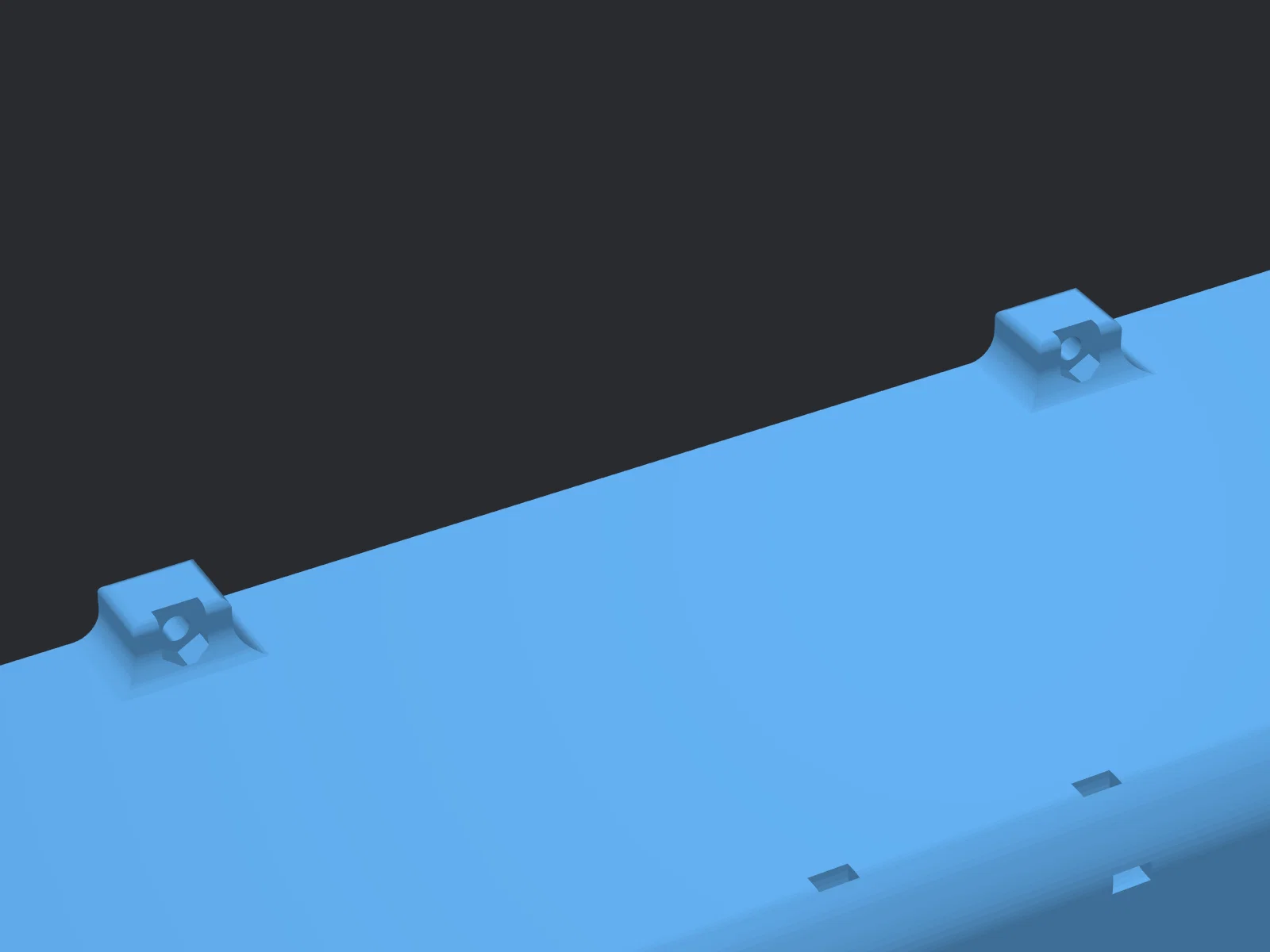

• Ghép nối bằng khớp + ốc vít: sử dụng khớp mộng (bên trong phẳng mịn) + 4 điểm chốt bên ngoài dùng đai ốc lục giác M3 âm (nhét đai ốc vào, bắt vít từ phía đối diện — chắc chắn và tái sử dụng tốt hơn vít tự ren).

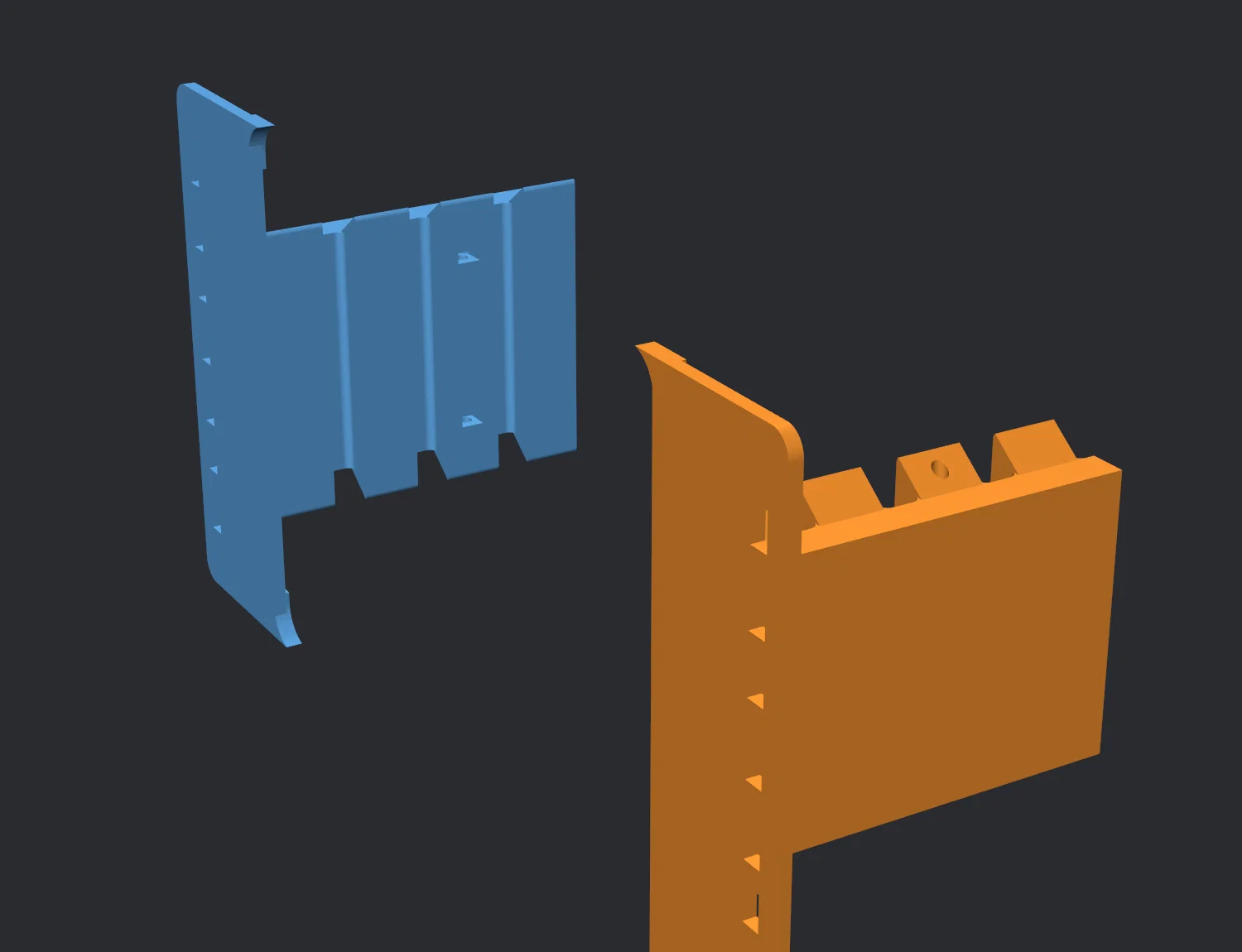

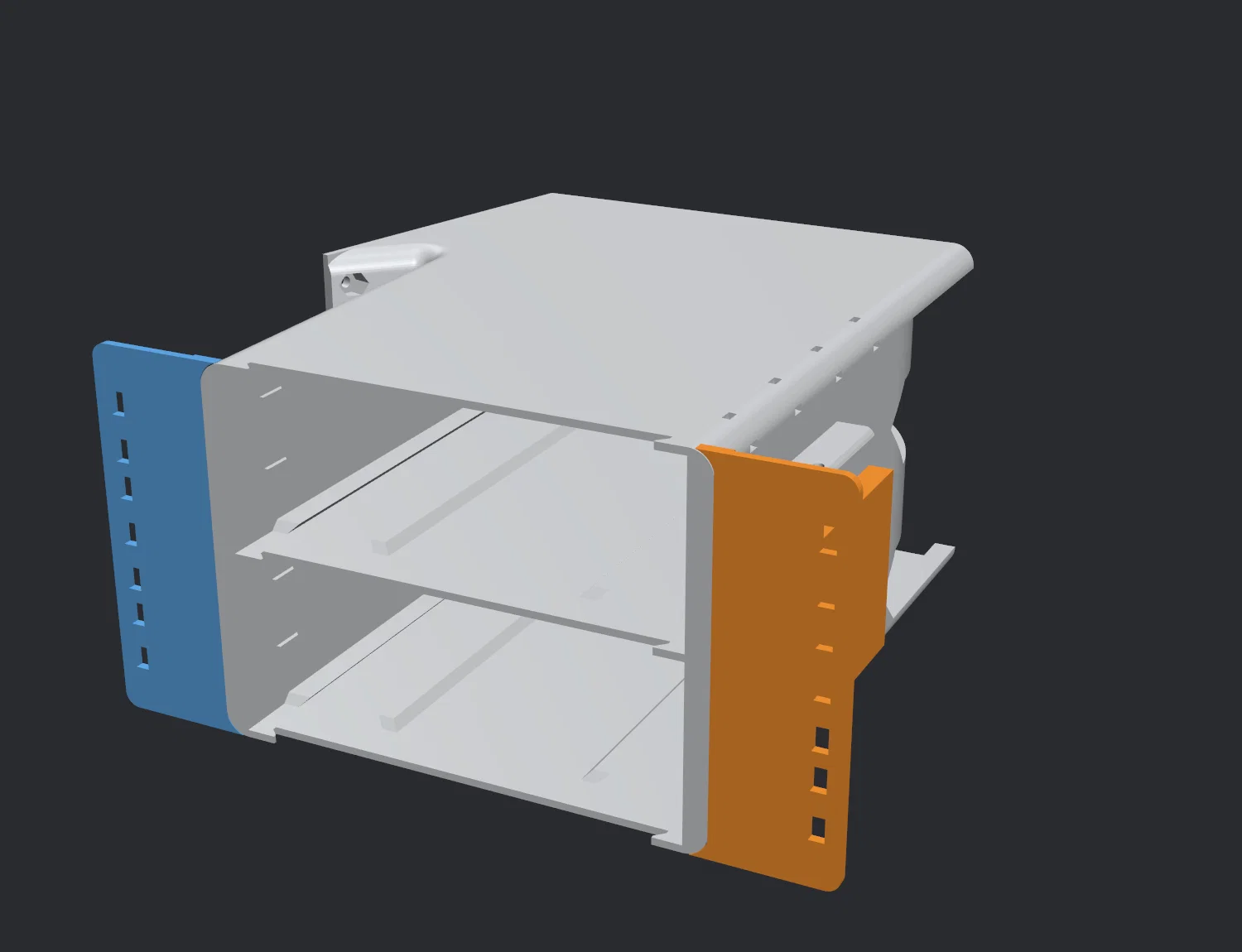

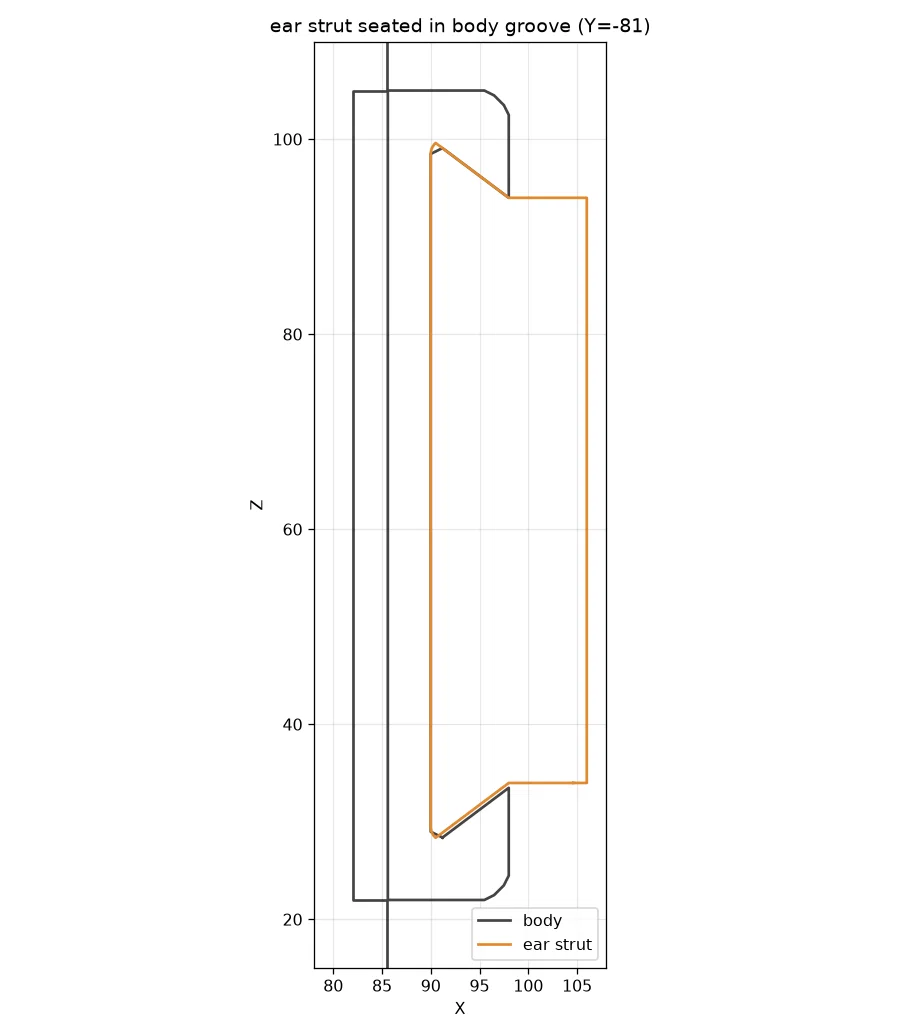

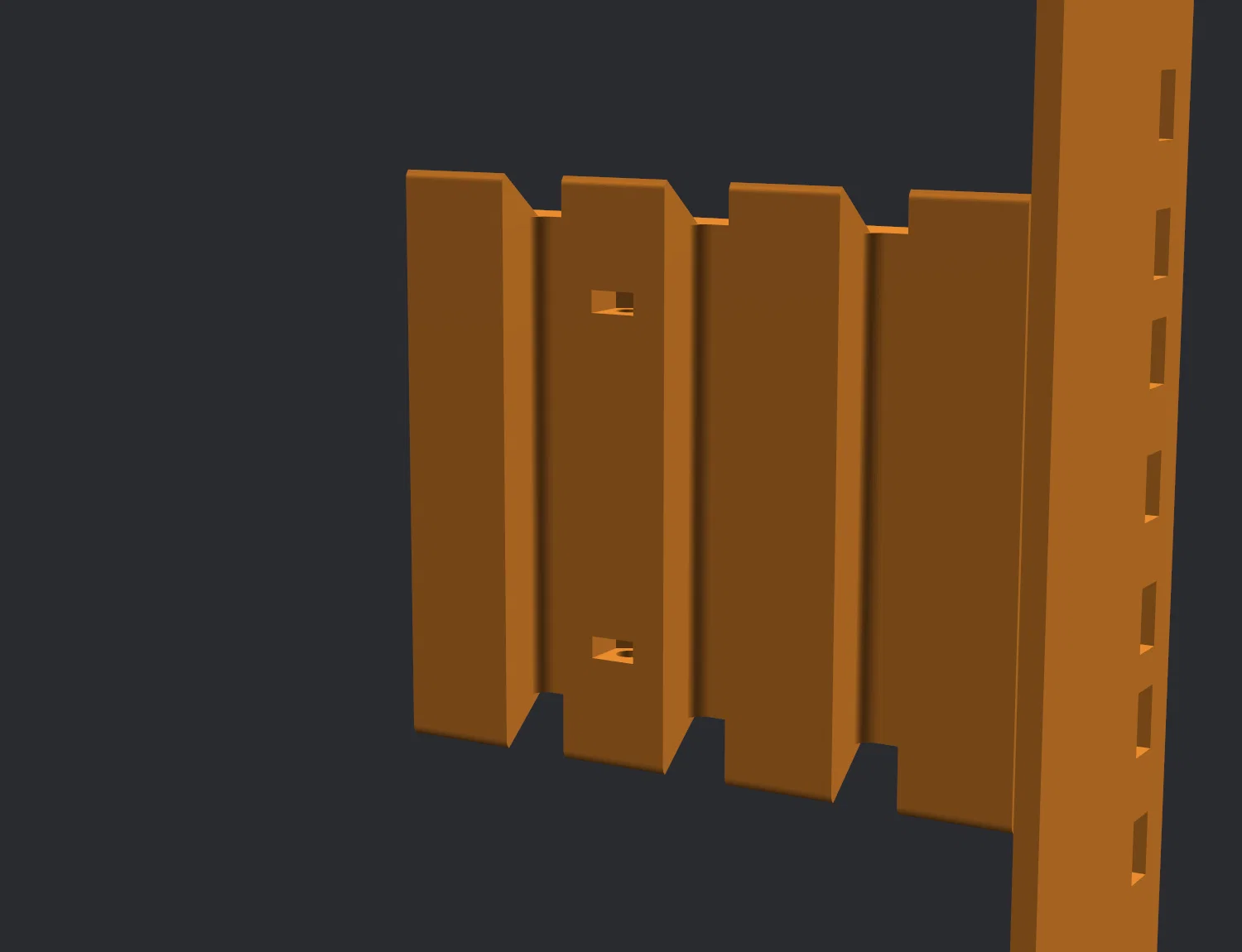

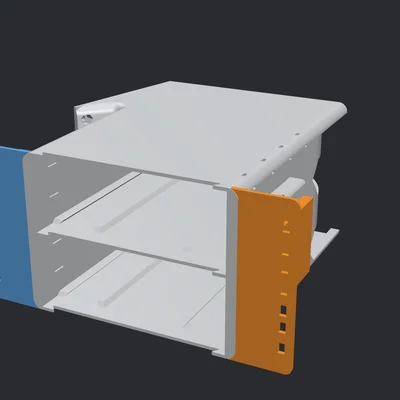

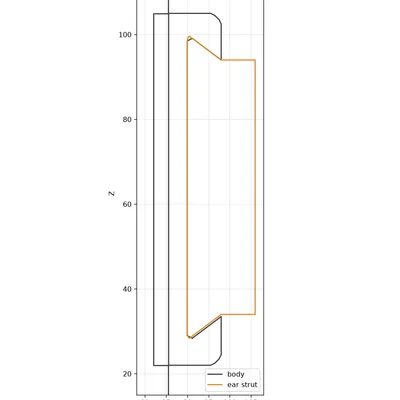

• Giá gắn rack 10" mô-đun: 2 tai gắn rack trượt vào ống dẫn và khóa bằng một vít M3; có sẵn hốc đai ốc M3 âm trong tai. Đối xứng có thể lật.
• Tệp STEP + tệp FreeCAD tham số: đi kèm để các bác tự remix hoặc tinh chỉnh lại.

Cần in những gì (cho một cụm 2-node)

• 1× duct-split-left + 1× duct-split-right
• 2× tai gắn rack (phải + trái, hoặc in 2 cái phải rồi lật lại)
• 2× riser (cho mỗi thiết bị — bao gồm cả riser cho Asus Ascent; riser cho DGX Spark nằm ở bản gốc) + 2× filter-baffle (các linh kiện gốc).

Phần cứng

Sử dụng đai ốc lục giác M3 + vít M3 (cho các chốt nối và gắn tai). Hãy đặt bề mặt khớp nối của ống hướng lên trên khi in. Khuyên dùng nhựa PETG/ABS/ASA để chịu nhiệt tốt hơn.
