Phụ kiện gắn Featherboard vào thước dẫn cho Metabo TS 254 / TS 254 M

Phụ kiện gắn featherboard lên thước dẫn (rip fence) cho máy cưa bàn Metabo TS254 / TS254M

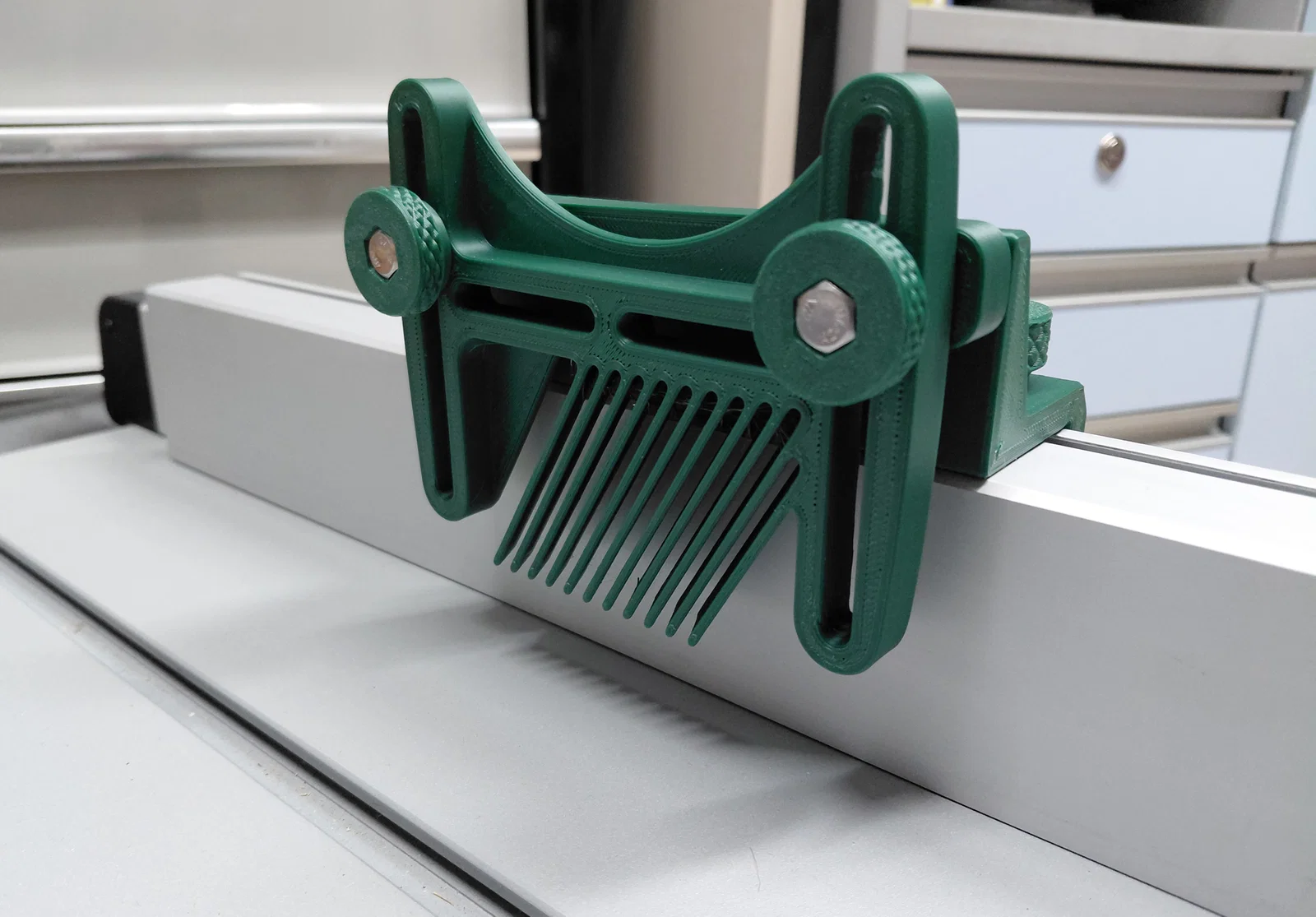

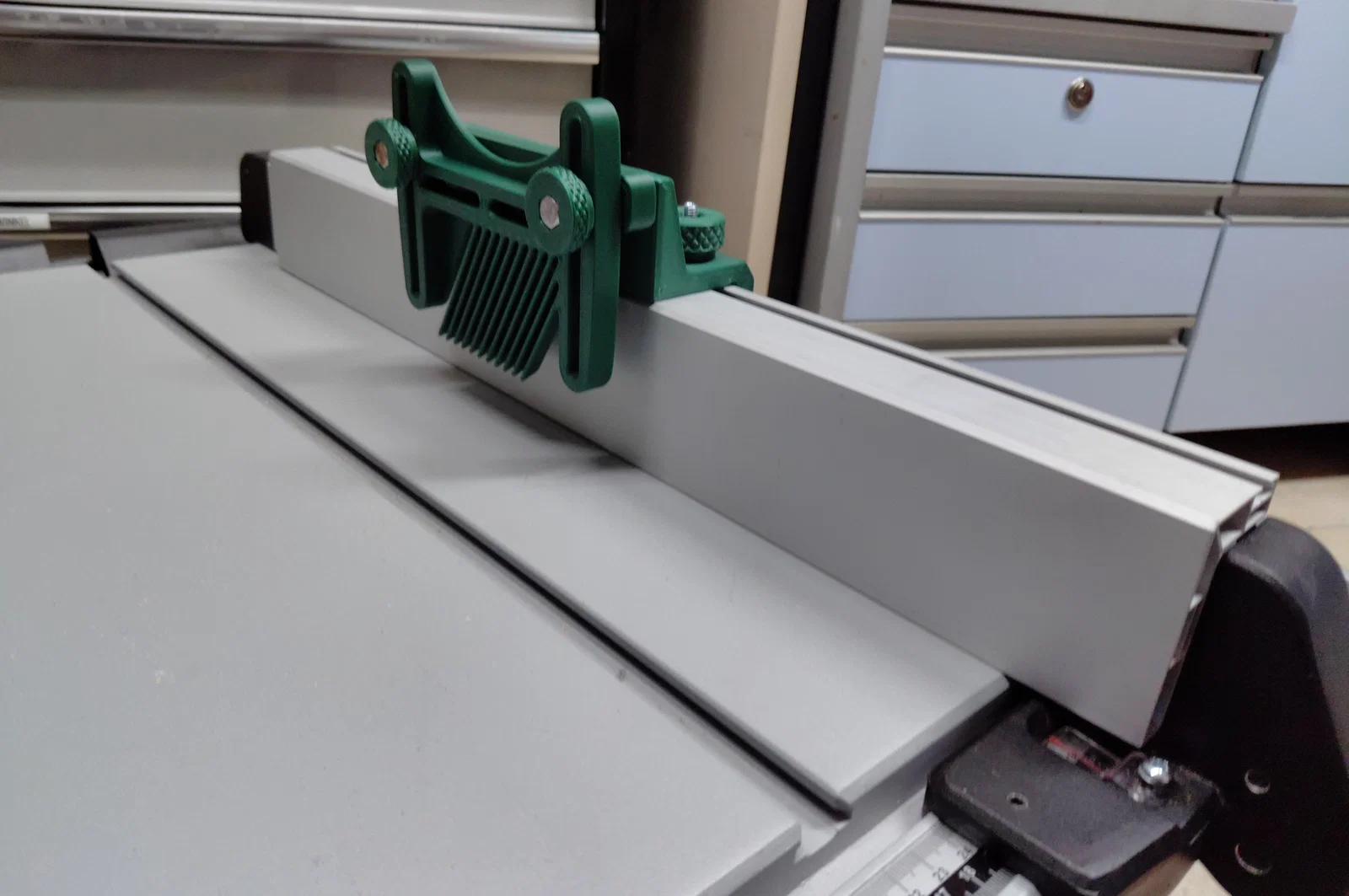

Đây là phụ kiện giúp bạn gắn thêm featherboard vào thước dẫn (rip fence) zin của máy cưa bàn Metabo TS 254.

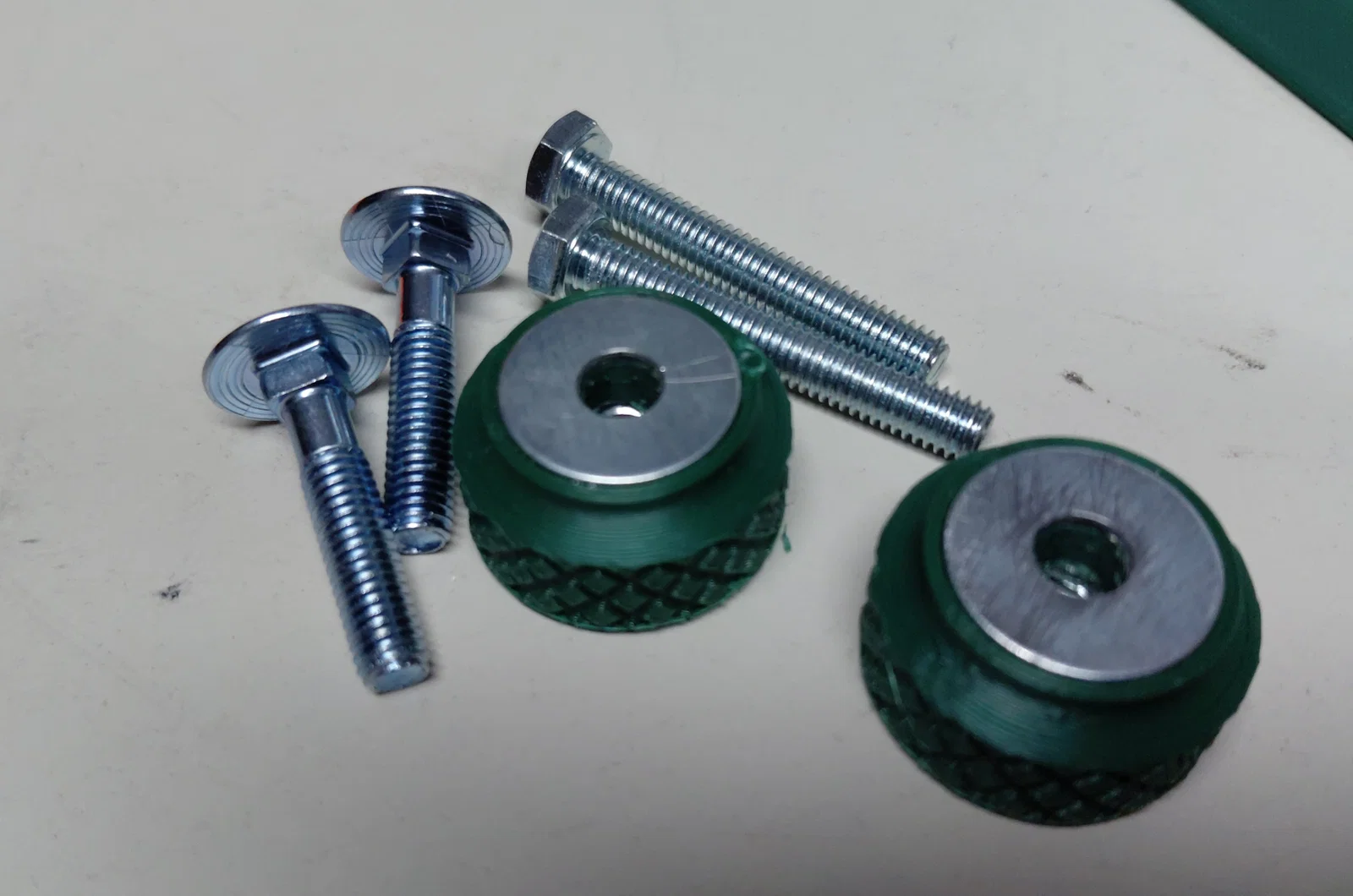

Danh sách linh kiện:

• 2 x Bu lông đầu vuông M6 x 30
• 2 x Bu lông lục giác M6 x chiều dài tối thiểu 30 mm (ưu tiên 60 mm nếu bạn muốn dùng thêm miếng đệm để tạo khoảng cách xa hơn so với thước)
• 4 x Đai ốc lục giác M6
• 4 x Long đền có đường kính ngoài 20 mm

Bạn có thể dùng các núm vặn với long đền nhỏ hơn hoặc không dùng long đền. Với long đền lớn, bạn sẽ siết chặt hơn và không để lại vết hằn trên bề mặt.

Các hốc lục giác được thiết kế rất khít; nếu cần, hãy dùng một chút lực để ép ốc và đai ốc vào.

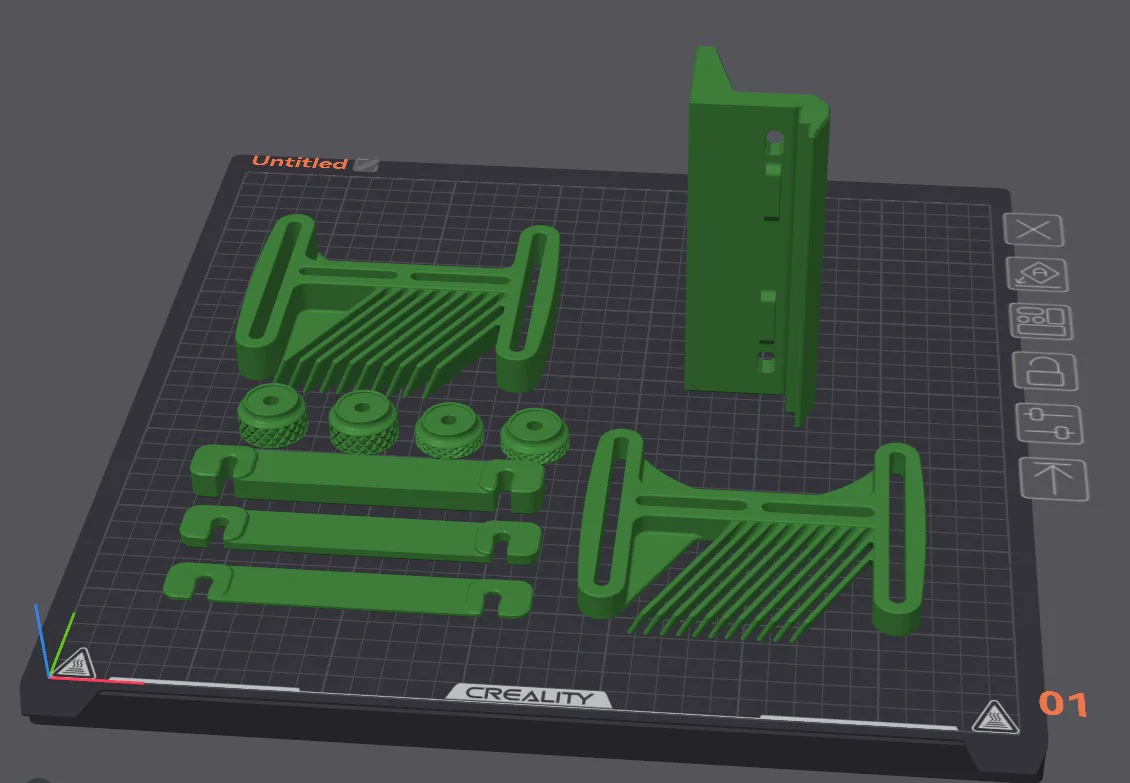

Cách đặt hướng in trên bàn in được thể hiện trong hình.

Đã in bằng: Spectrum Premium PLA Tooling Dark Green Spectrum / The Filament HT-PLA Tooling Dark Green (nhớ dùng brim nhé! loại này dễ bị cong vênh) Màu sắc rất giống với màu xanh đặc trưng của Metabo.

Thông số in: Đối với các núm vặn, mình có dùng lớp hỗ trợ (sacrificial layer) cho lỗ bắt vít

• Nozzle 0.4
• Layer height 0.24
• 4 tường, 12% infill

Mình cũng đã thiết kế một mẫu featherboard có ray trượt cho rãnh miter trên bàn cưa; bạn có thể xem tại đây.

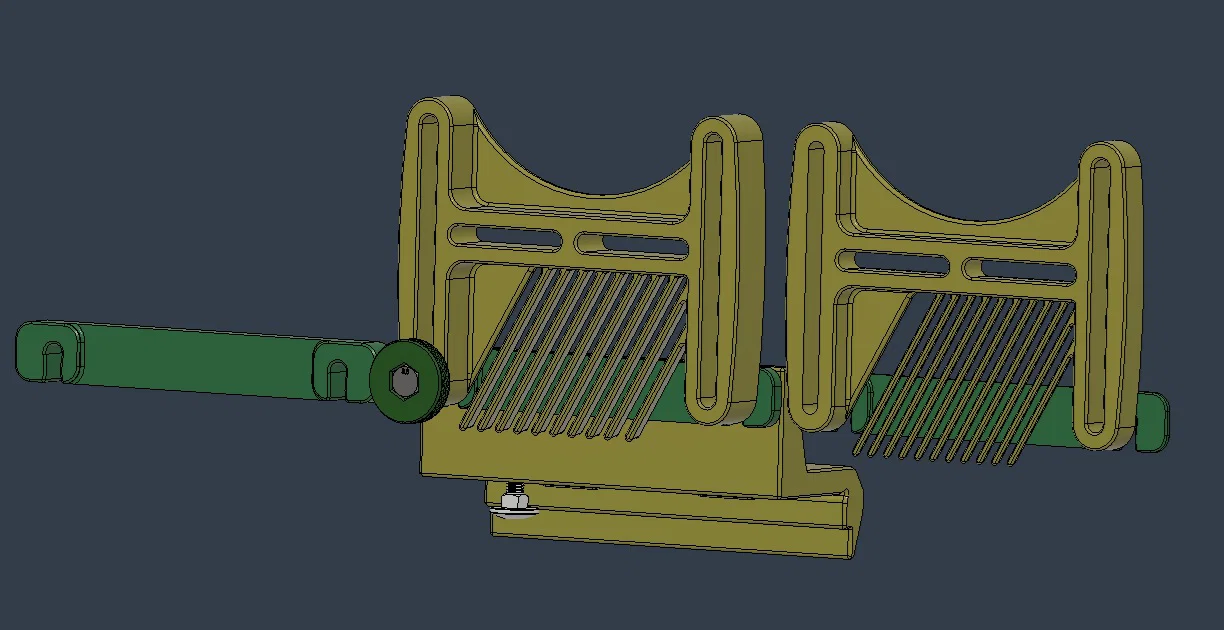

Có kèm sẵn file STEP để mọi người dễ dàng chỉnh sửa

Chúc các bác in vui vẻ nhé!

NẾU CÓ VẤN ĐỀ GÌ VỀ THIẾT KẾ, CÁC BÁC NHỚ ĐỂ LẠI BÌNH LUẬN HOẶC NHẮN TIN CHO MÌNH NHA
