Thanh chặn phôi (featherboard) chạy rãnh trượt cho Metabo TS 254 / TS 254 M

Thanh chặn phôi (featherboard) chạy rãnh trượt cho Metabo TS 254 / TS 254 M

Mình cũng đã thiết kế thêm bộ phụ kiện featherboard gắn thước chặn phụ (rip fence) cho Metabo TS 254 / TS 254 M; .

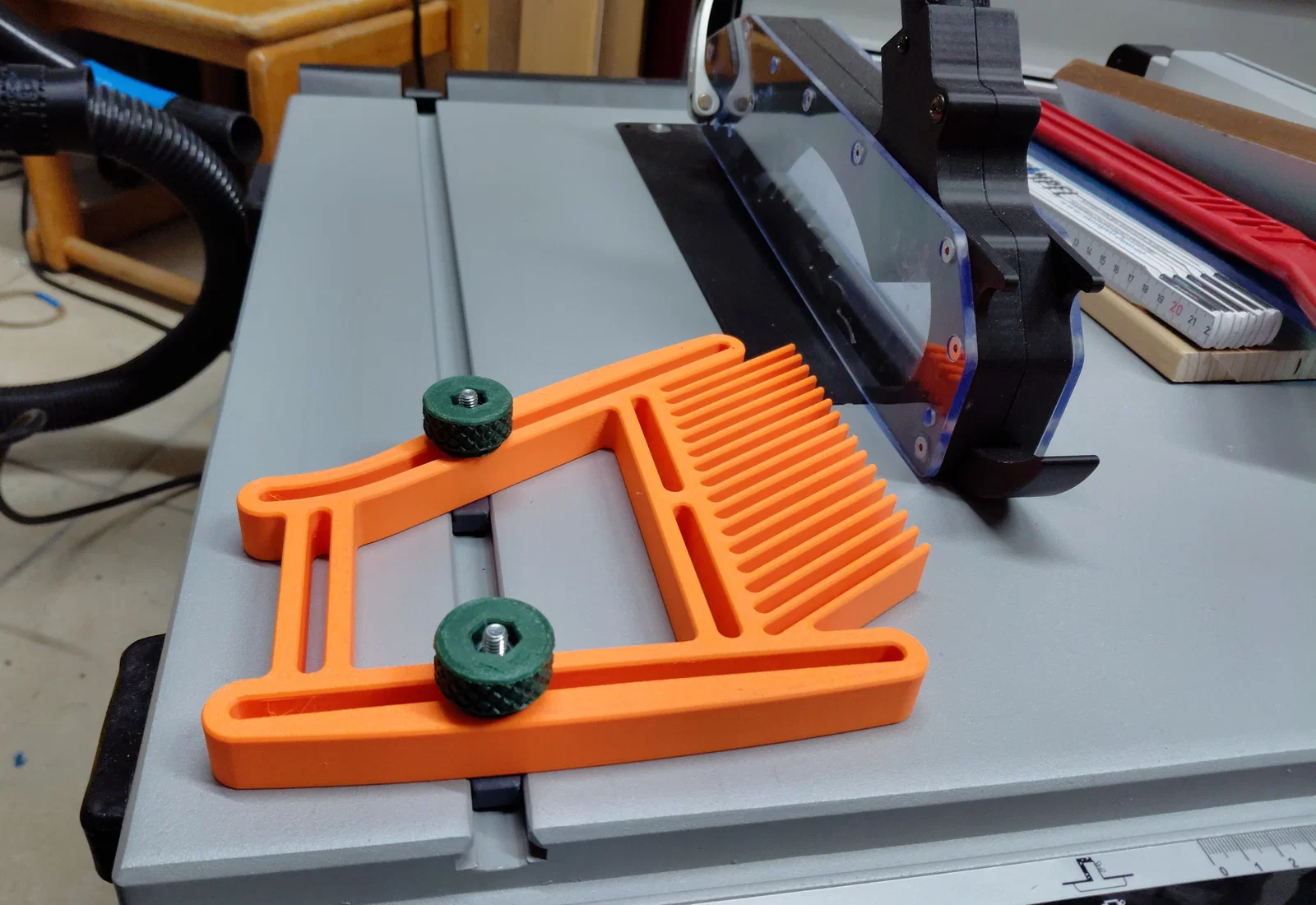

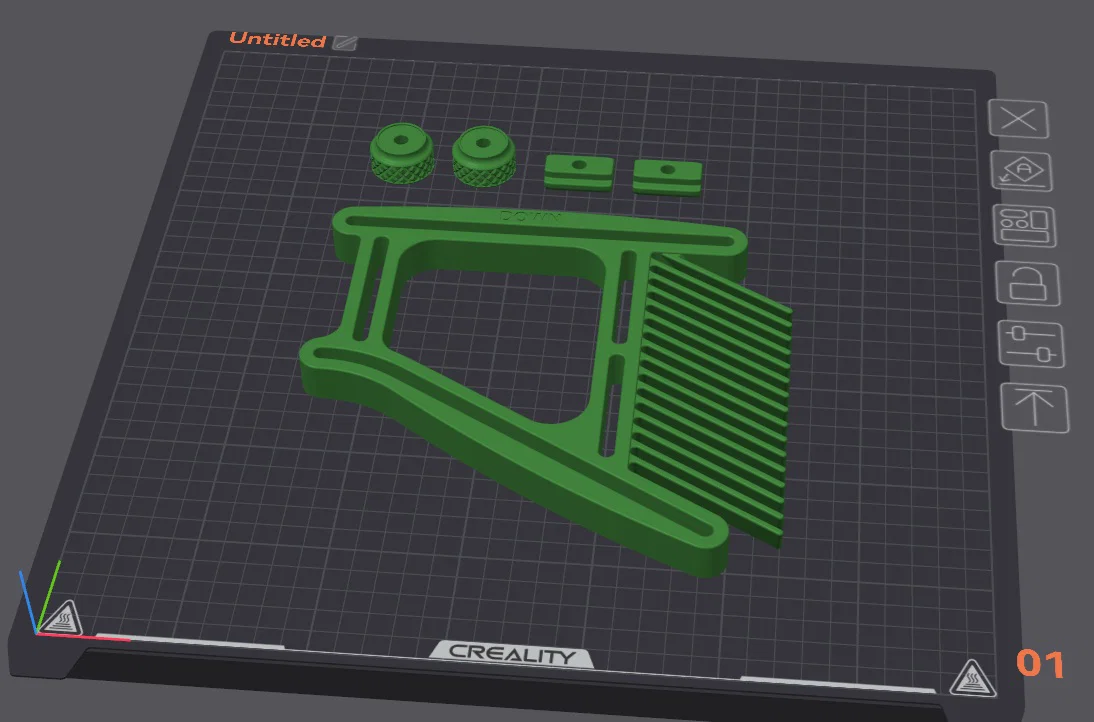

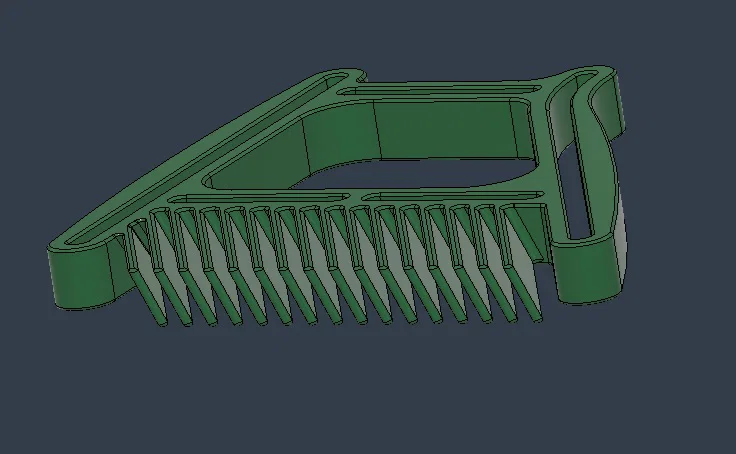

Các phần 'răng' của featherboard được làm lõm nhẹ ở mặt dưới, được đánh dấu là 'down' (hướng xuống). Thiết kế này giúp tấm chặn linh hoạt hơn và tránh bị vướng vào mặt bàn máy. Khi đặt trên bàn in, mặt được đánh dấu 'down' phải nằm ngửa lên trên!

Danh sách linh kiện:

• 2 x bu lông đầu lục giác M6 x 35 mm (chiều dài tối thiểu)
• 2 x đai ốc lục giác M6
• 2 x vòng đệm cho núm vặn với đường kính ngoài 20 mm Bạn cũng có thể dùng các núm vặn với vòng đệm nhỏ hơn hoặc không cần vòng đệm. Với vòng đệm lớn, bạn có thể siết chặt hơn mà không để lại vết trên bề mặt.

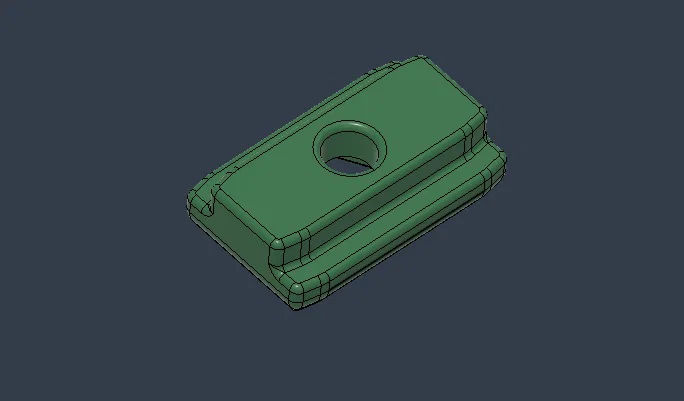

Các hốc lục giác được làm rất khít; nếu cần, hãy dùng lực nhẹ để đẩy bu lông và đai ốc vào.

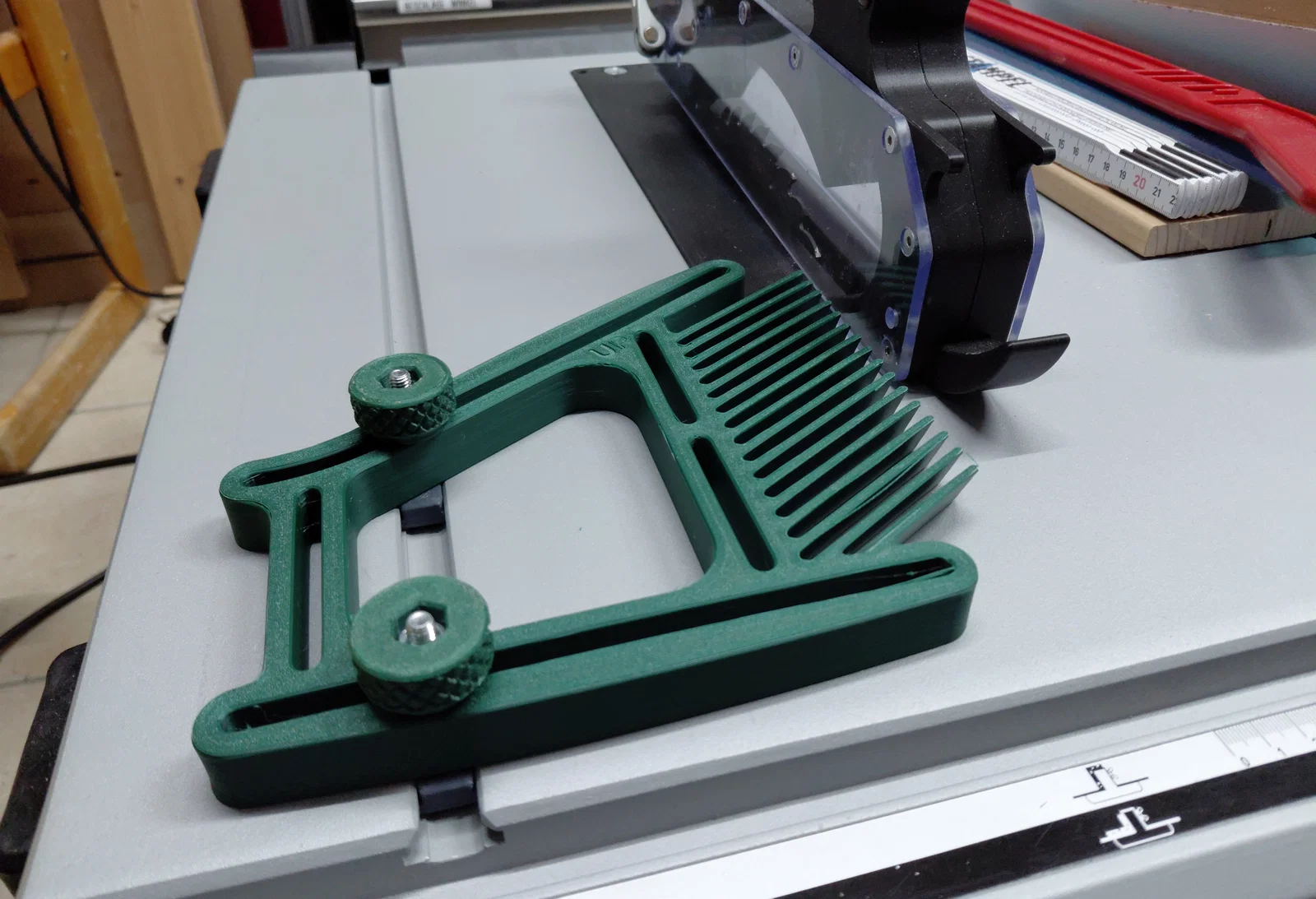

Đã in với: Spectrum Premium PLA Tooling Dark Green Spectrum / The Filament HT-PLA Tooling Dark Green (nhớ dùng brim nhé!; loại nhựa này dễ bị cong vênh khi in) Màu sắc rất giống với màu xanh đặc trưng của Metabo.

Thông số in: Đối với các núm vặn, mình có chọn thêm lớp đệm hy sinh (sacrificial layer) cho các lỗ khoét chìm (counterbore).

• Đầu phun 0.4
• Chiều cao lớp in 0.28
• 4 tường, 10% infill kiểu rectilinear

Có kèm file STEP để các bạn dễ dàng chỉnh sửa

Chúc các bạn in vui vẻ và thành công!

NẾU CÓ VẤN ĐỀ GÌ VỚI THIẾT KẾ NÀY, VUI LÒNG ĐỂ LẠI BÌNH LUẬN HOẶC GỬI TIN NHẮN CHO MÌNH NHÉ!
