Vỏ bảo vệ (Enclosure) cho Waveshare ESP32-S3-RLCD-4.2

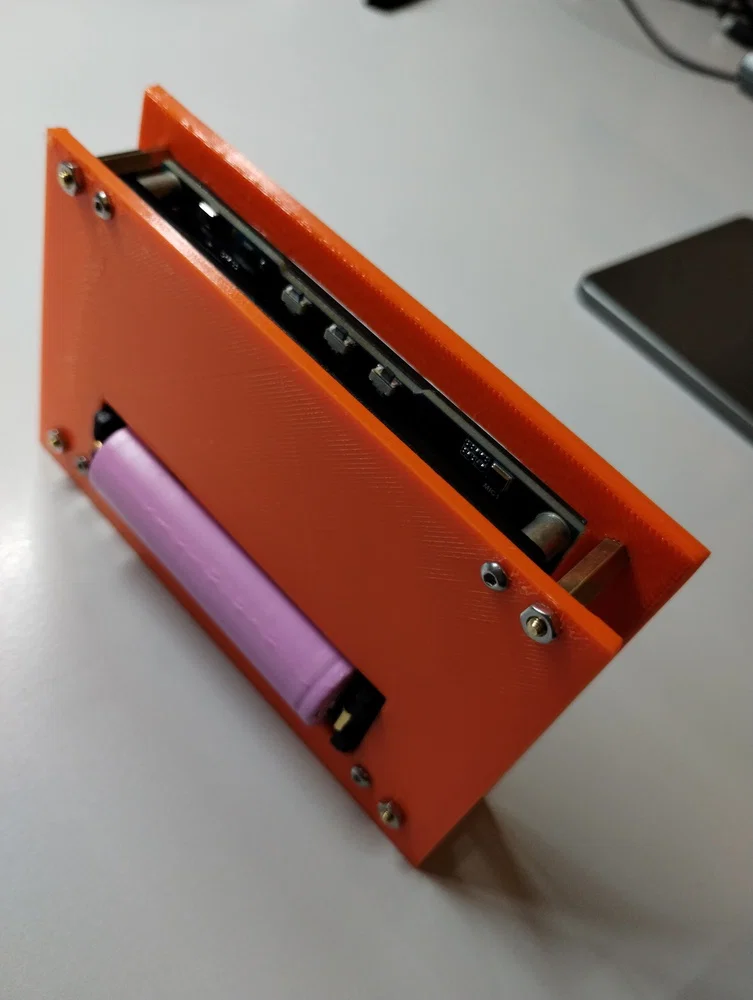

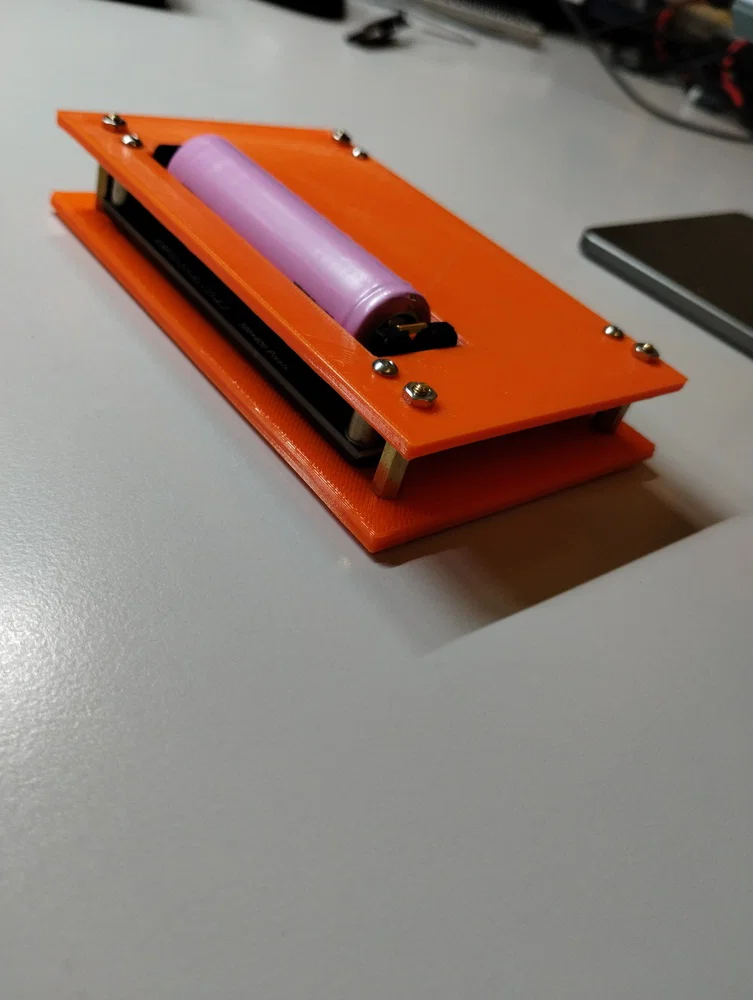

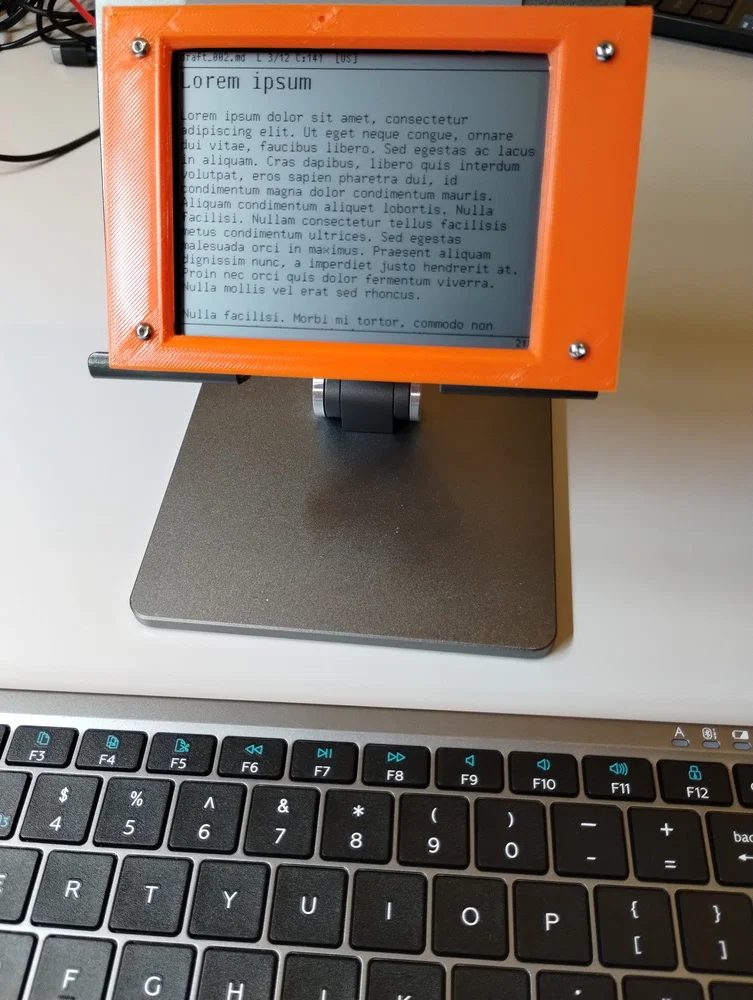

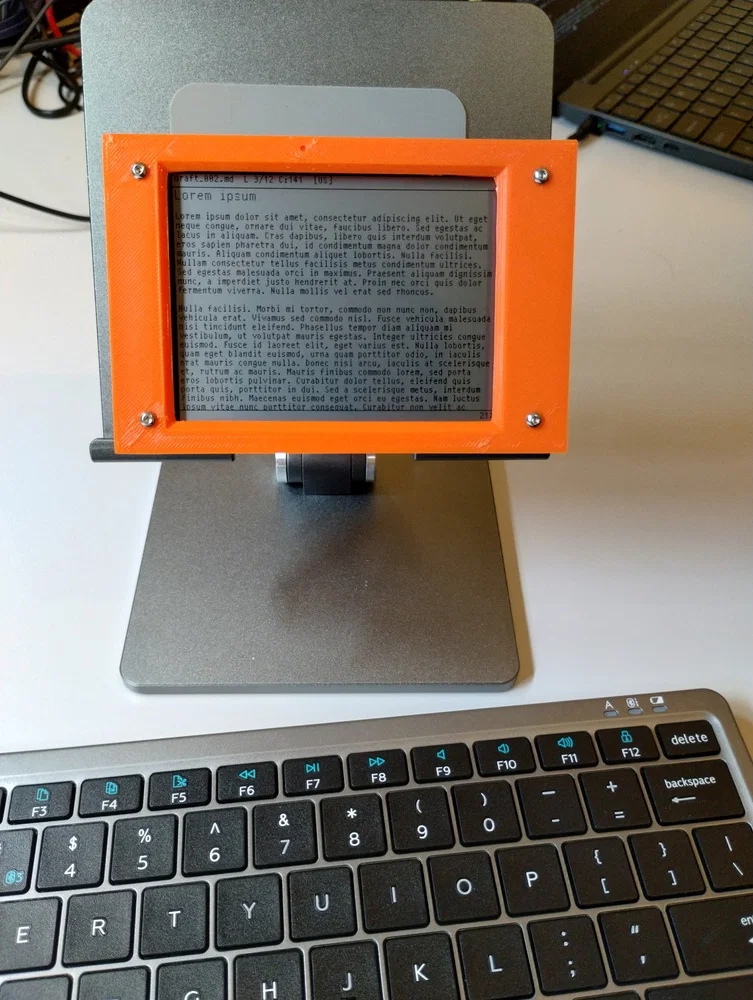

Đây là mẫu vỏ bảo vệ đơn giản dành cho bo mạch Waveshare ESP32-S3-RLCD-4.2, bao gồm hai tấm in, trụ đồng M2.5, cùng với ốc vít và đai ốc M2.5.

Tìm hiểu thêm về dự án tại đây: https://github.com/clackups/draftling

Danh sách linh kiện:

• Ốc M2.5*8mm: 4 con (gắn tấm lưng vào thiết bị)
• Ốc M2.5*6mm: 4 con (gắn tấm mặt trước vào trụ đồng)
• Trụ đồng M2.5*15mm đực-cái: 4 cái
• Đai ốc M2.5: 4 cái (gắn tấm lưng vào trụ đồng)

Ngoài ra, bạn cũng có thể dùng trụ đồng cái-cái kèm thêm ốc để bắt tấm lưng.

Thông số in: Sử dụng nhựa PLA, độ phân giải 0.2mm, độ phủ 20% (infill).
