Active Chamber Temperature Manager (ACTM) [chỉ mô hình]

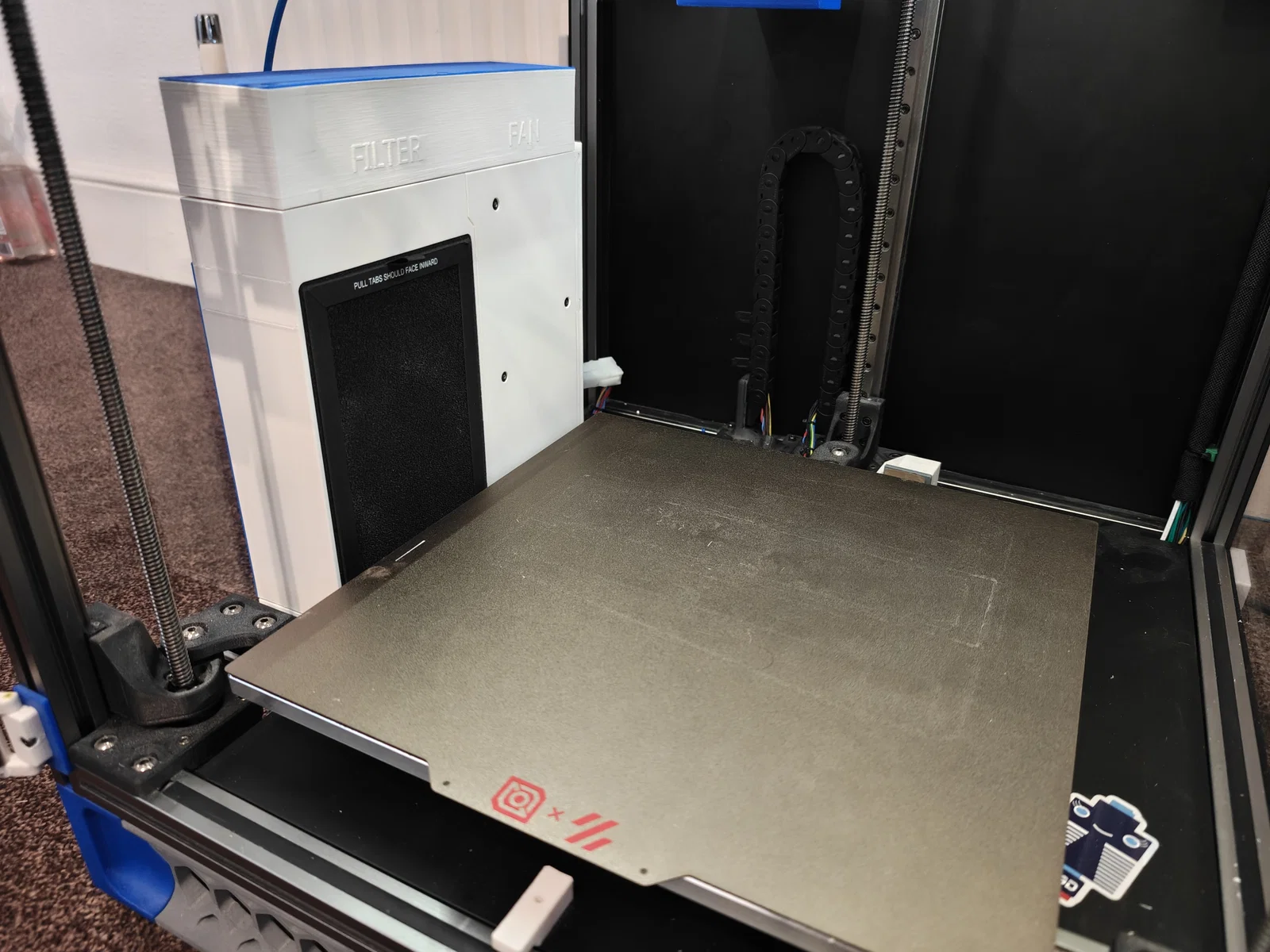

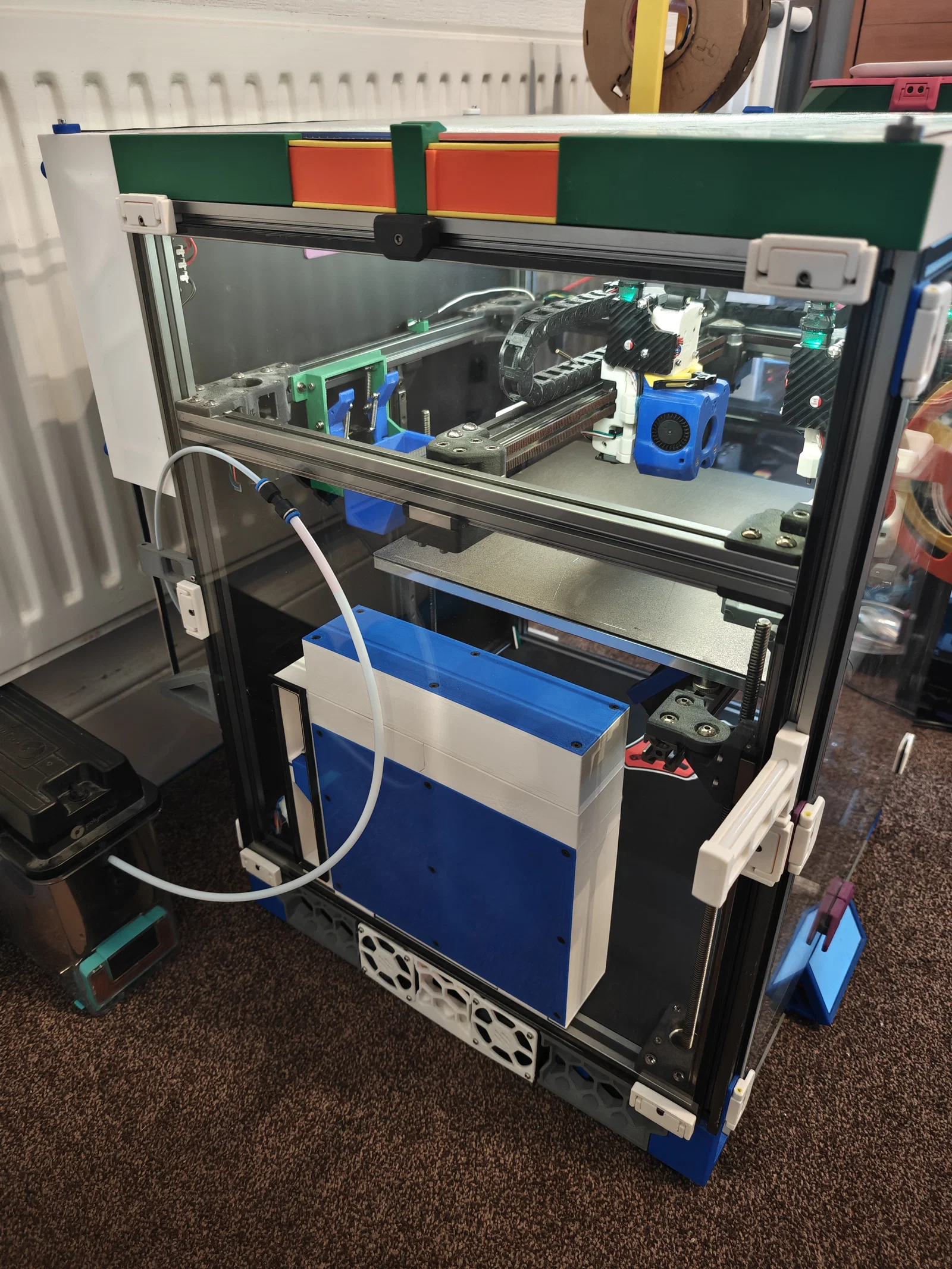

Hệ thống quản lý nhiệt độ buồng in ACTM sử dụng quạt thổi 9733, lõi lọc Levoit LV-H128-RF, than hoạt tính và điều khiển bằng servo. Giải pháp tối ưu để duy trì nhiệt độ buồng in ổn định cho các máy in 3D như Voron.
49
Lượt Xem
2
Lượt Thích
1
Lượt Tải
Cập Nhật Jun 27, 2026
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Image 1](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/f84/6a3fd4f84fa2a624246820.jpg?class=webp)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Image 2](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/f91/6a3fd4f917bc3531998626.jpg?class=webp)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Image 3](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/fa2/6a3fd4fa22d5a683294847.jpg?class=webp)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Image 4](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/fad/6a3fd4fad2fa0236434939.jpg?class=webp)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Image 5](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/fbd/6a3fd4fbd8797320501702.png?class=webp)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Image 6](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/fcb/6a3fd4fcb2d95459969952.jpg?class=webp)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Thumbnail 1](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/f84/6a3fd4f84fa2a624246820.jpg?class=sq120)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Thumbnail 2](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/f91/6a3fd4f917bc3531998626.jpg?class=sq120)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Thumbnail 3](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/fa2/6a3fd4fa22d5a683294847.jpg?class=sq120)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Thumbnail 4](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/fad/6a3fd4fad2fa0236434939.jpg?class=sq120)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Thumbnail 5](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/fbd/6a3fd4fbd8797320501702.png?class=sq120)
![Active Chamber Temperature Manager (ACTM) [chỉ mô hình] - Thumbnail 6](https://cdn.f3d-ai.com/uploads/public/6a3/fd4/fcb/6a3fd4fcb2d95459969952.jpg?class=sq120)
Mô tả
Mô hình này bao gồm các file STEP và 3MF miễn phí.
Vui lòng cân nhắc ủng hộ công sức của mình thông qua phiên bản trả phí, bao gồm:
- Hướng dẫn lắp ráp
- Cấu hình phần mềm
- File FreeCAD gốc
THÔNG SỐ IN
- Chất liệu: ASA (ưu tiên) / ABS
- Infill: 20% - Gyroid / Cubic
- Số lớp tường: 3
- Số lớp bề mặt trên: 4
- Số lớp bề mặt dưới: 3
- Định hướng như hiển thị trong file .3mf
- Sử dụng Paint-on-support như hiển thị trong file .3mf
DANH SÁCH VẬT LIỆU (BOM)
| Tên | Số lượng | Mô tả & Ghi chú | Link |
|---|---|---|---|
| (*) Dây và đầu nối phụ cho khung gầm và bo mạch điều khiển. | n/a | Cho: 2x Quạt thổi 9733 (không dùng chung cổng điều khiển), 2x Quạt hướng trục 6020 (có thể dùng chung cổng), 1x Servo (cổng LED), 2x Thermistor | N/A |
| 100K Ohm Thermistor | 2 | https://amzn.to/4eme8yR | |

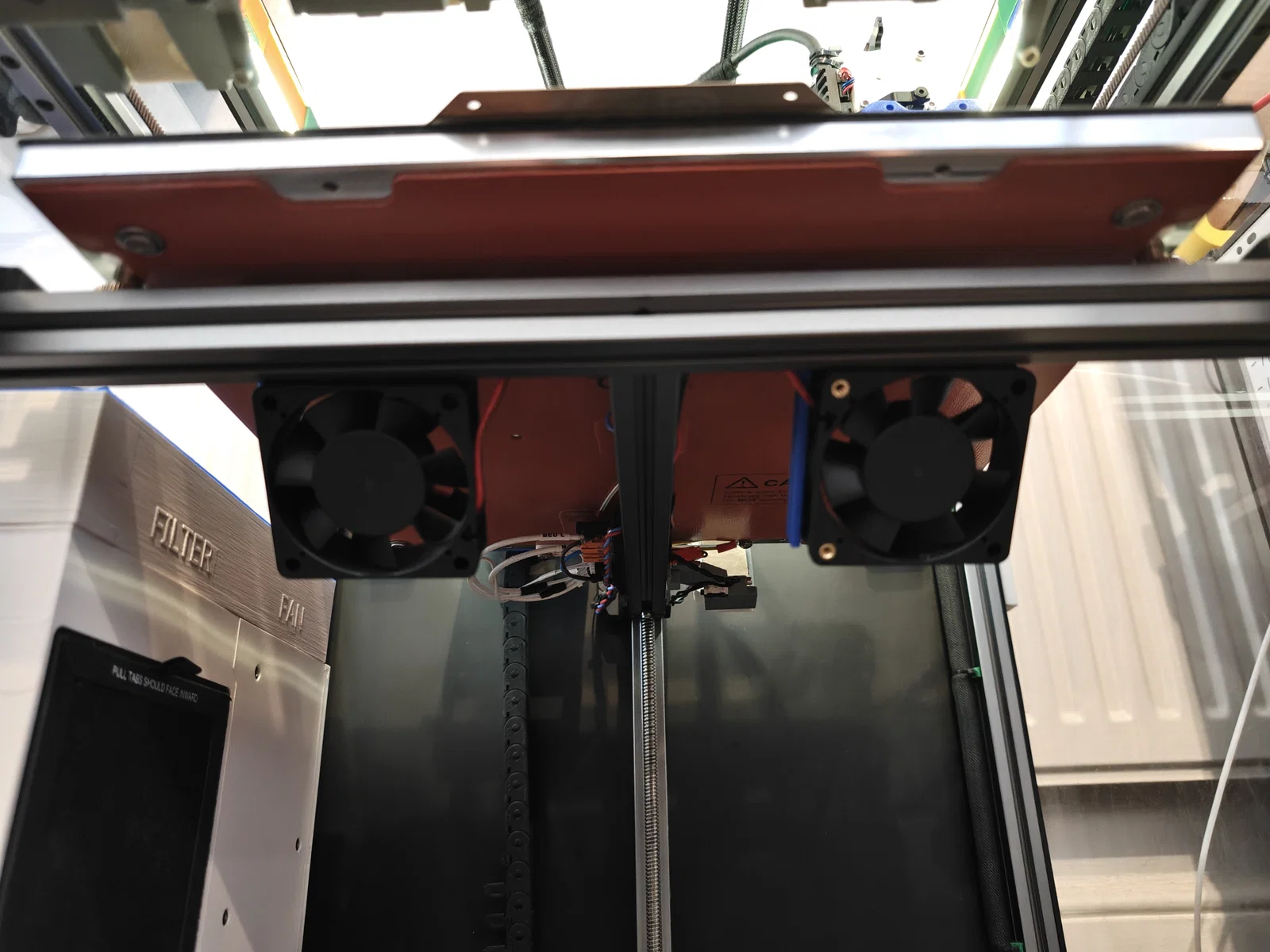

| Quạt hướng trục 24V 6020 | 2 | Để hút nhiệt | https://amzn.to/4ekndrU |

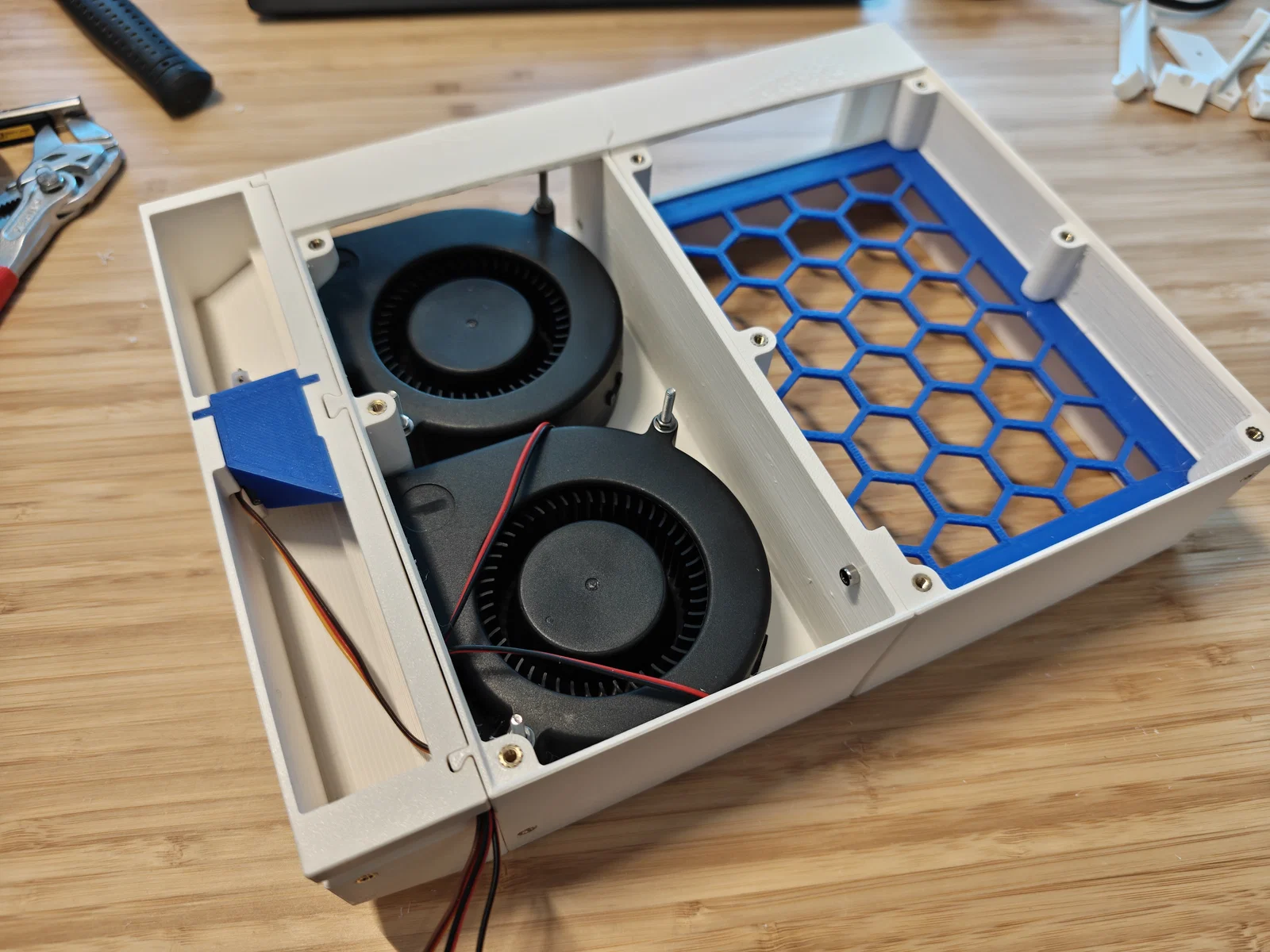

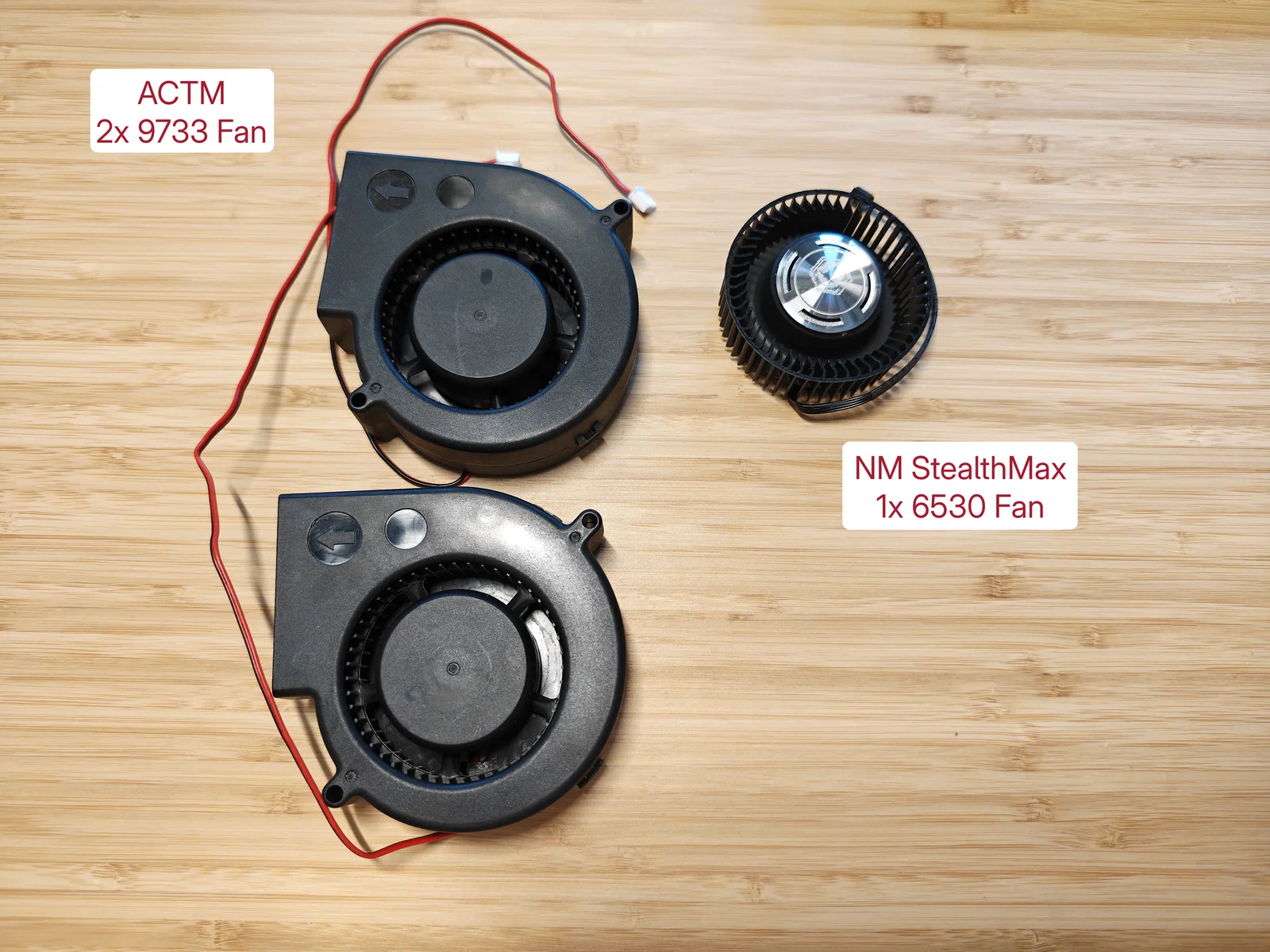

| Quạt thổi 24V 9733 | 2 | Có thể dùng loại 12V, nhưng không dùng loại 5V. Hầu hết bo mạch máy in không đủ dòng cho loại 5V. | https://amzn.to/4uCCQRH |
| Hỗn hợp Nhôm hoạt tính / Carbon | 1 | [Tùy chọn] Dành cho người cần lọc hóa chất bổ sung. | https://www.onetwo3d.co.uk/product/zephyr-activated-alumina-carbon-mix/ |

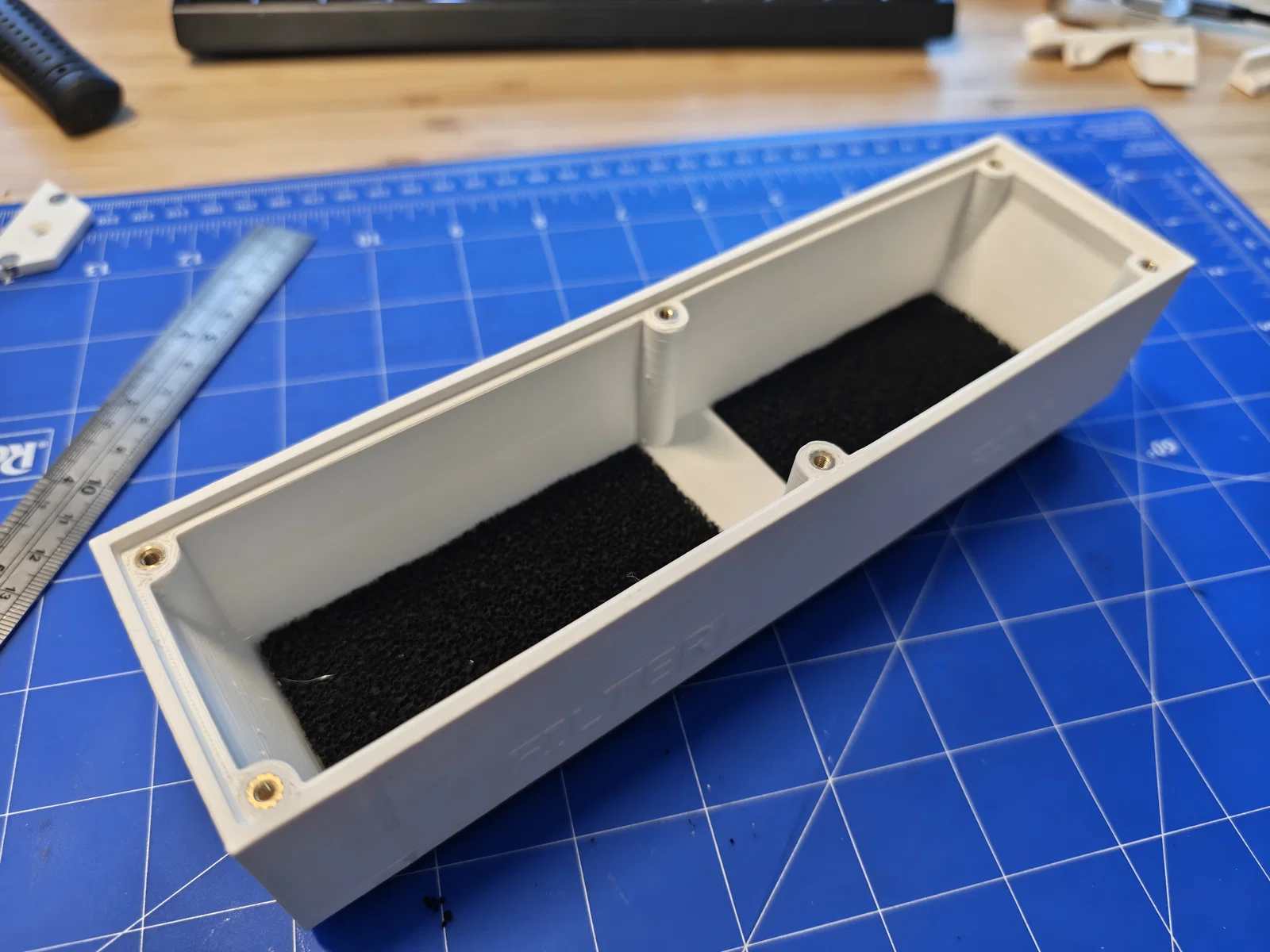

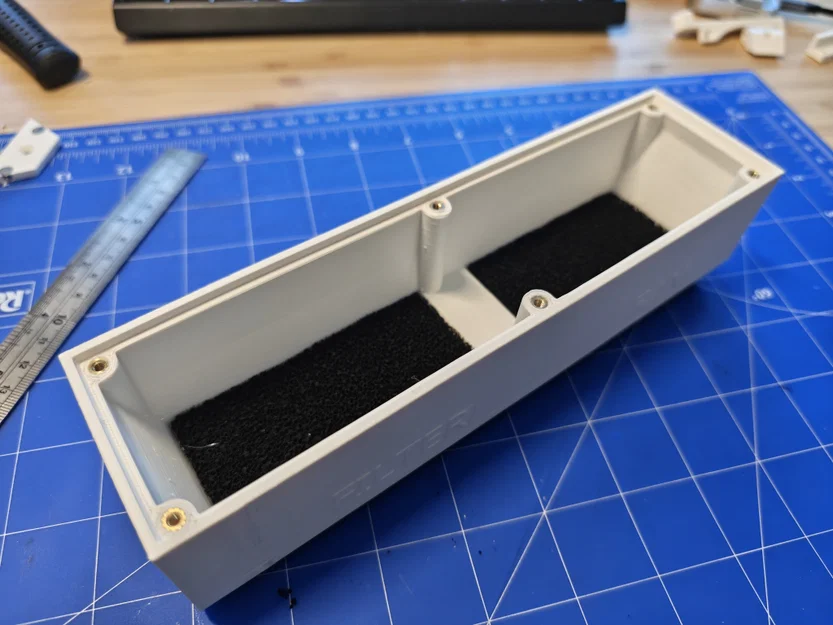

| Lõi lọc Carbon | 1 | Làm đáy cho giỏ chứa carbon | https://amzn.to/43zCnom |
| Đầu nối JST SM 2-Pin 2.54mm | 2 | Cho quạt hướng trục 6020 ở cửa sập | https://amzn.to/4v9ui5L |
| Levoit LV-H128-RF | 1 | HEPA & Than hoạt tính | https://amzn.to/4v4LSI4 |
| Ốc M3 | 7 | ||
| Đai ốc T-nut M3 | 4 | ||
| Long đền M3 | 4 | ||
| Ốc M3x12mm đầu trụ | 3 | ||
| Ốc M3x16mm đầu bằng | 2 | ||
| Ốc M3x30mm đầu trụ | 2 | ||
| Ốc M3x40mm đầu bằng | 4 | Để gắn quạt | https://amzn.to/49VAh5J |
| Heat-set insert M3x5x4 | 32 | https://cnckitchen.store/products/made-for-voron-gewindeeinsatz-threaded-insert-m3x5x4-100-stk-pcs | |
| Ốc M3x8mm đầu bằng | 36 | ||
| Ốc M3x8mm đầu trụ | 2 | ||
| Đầu nối Molex 8-pin | 1 | Đấu dây linh kiện | https://amzn.to/4vgrvbc |
| Nam châm N52 6x3mm | 8 | [Tùy chọn] Giữ cố định. Trọng lượng và ron làm kín là đủ dùng. | |
| Kẹp giấy thép 1mm | 1 | Cho cửa sập | https://amzn.to/49YFkCv |
| Ron xốp 5mm x 1mm | 1 | https://amzn.to/4vbiwI0 | |
| Ron xốp 5mm x 3mm | 1 | https://amzn.to/4vagGaB | |
| Servo SG90 | 1 | Cho cửa sập | https://amzn.to/4eDxm4h |
KIỂM TRA NHIỆT ĐỘ BUỒNG IN
Xem phiên bản mới nhất tại: https://gitlab.com/misschanger/misschanger-v2/-/wikis/6.Q&A/Chamber_temp
Tóm tắt
ACTM (Active Chamber Temperature Manager) giúp kiểm soát nhiệt độ buồng in, cho phép đạt độ chênh lệch nhiệt lên tới 38.6°C và làm nóng nhanh chóng trong vòng 30 phút. Tuy nhiên, cách tốt nhất để làm mát buồng in vẫn là tháo các tấm panel.
