Cần gạt thay thế cho máy pha cà phê Tchibo Cafissimo

Đây là linh kiện cần gạt ép viên nén thay thế cho máy pha cà phê Tchibo Cafissimo.

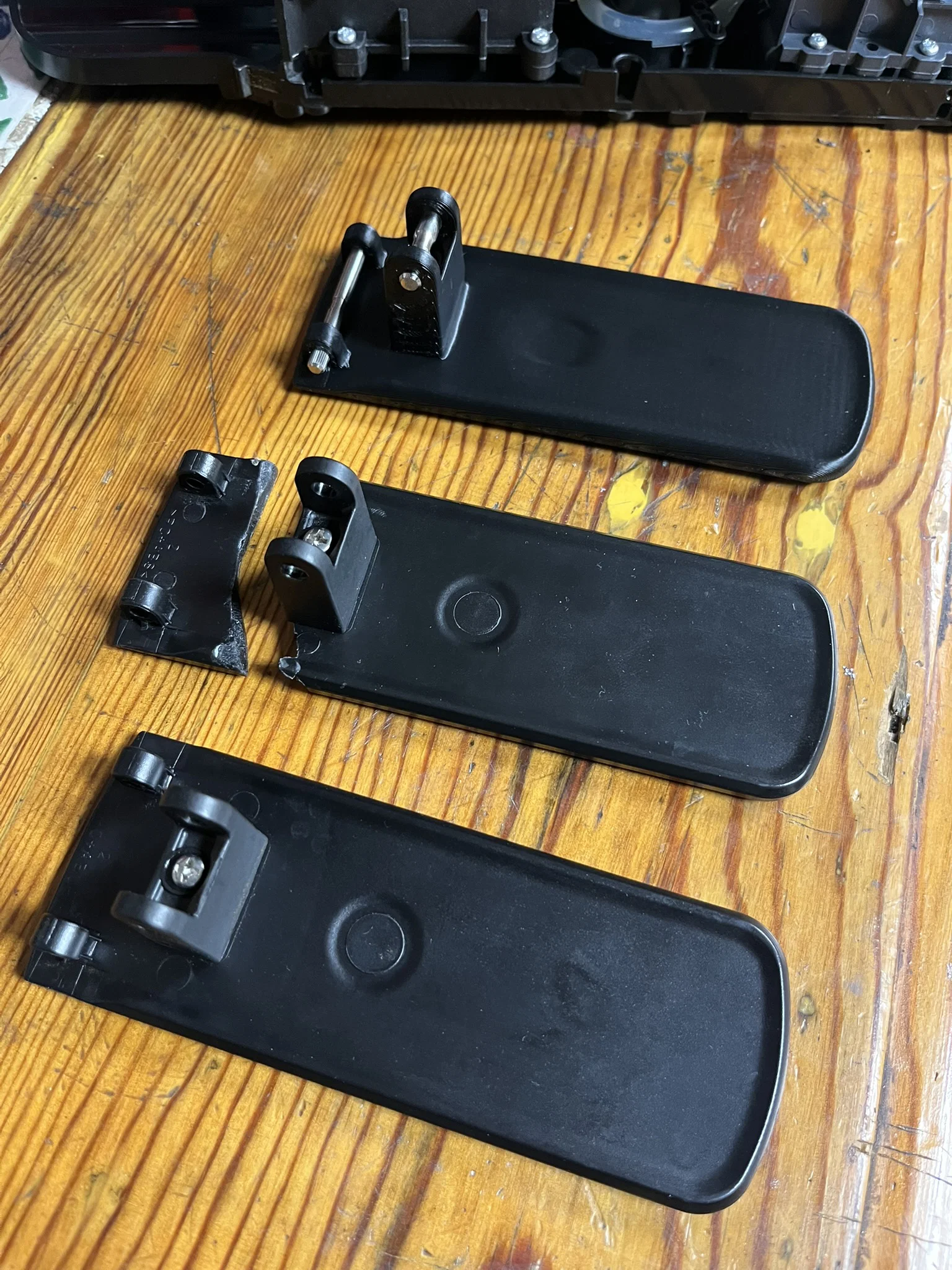

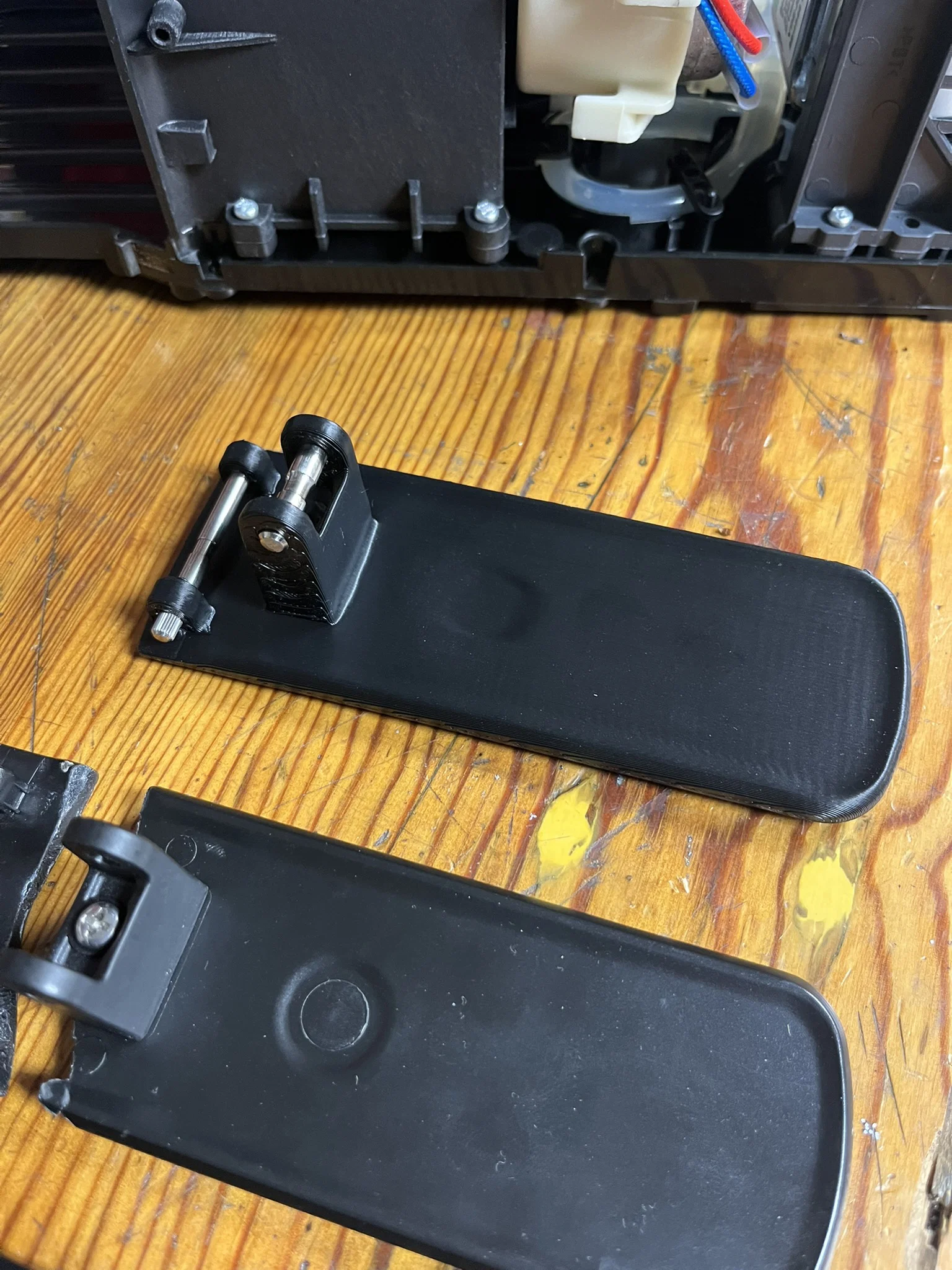

Cái cần gạt nhựa gốc trên máy của mình (dùng để ép và khóa viên nén cà phê vào vị trí) đã bị gãy, khiến cho việc bỏ viên nén vào và pha cà phê không thể thực hiện được. Vì linh kiện thay thế khá khó tìm, mình đã thiết kế lại dựa trên mẫu quét 3D của bộ phận bị hỏng để in ra linh kiện mới.

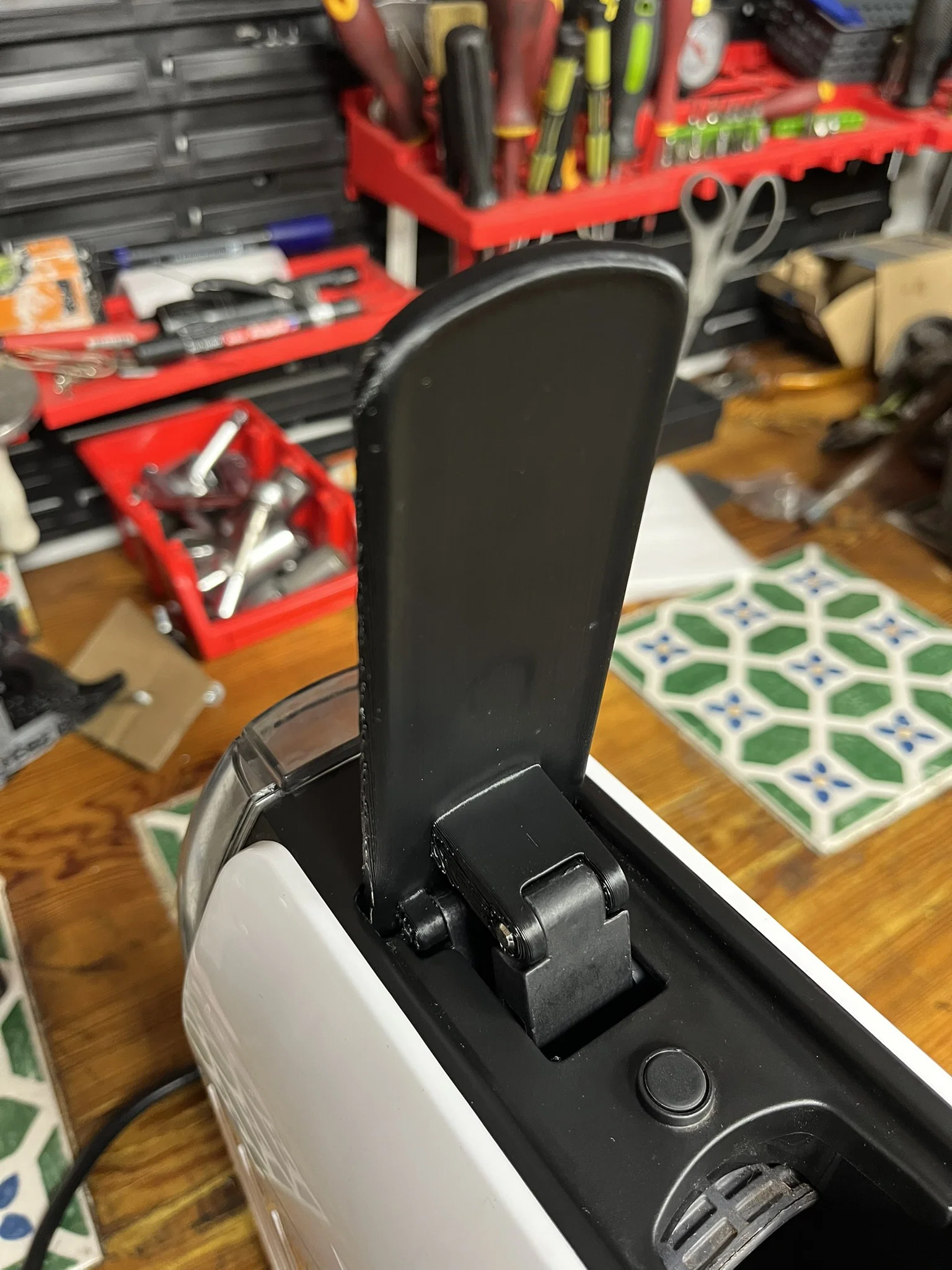

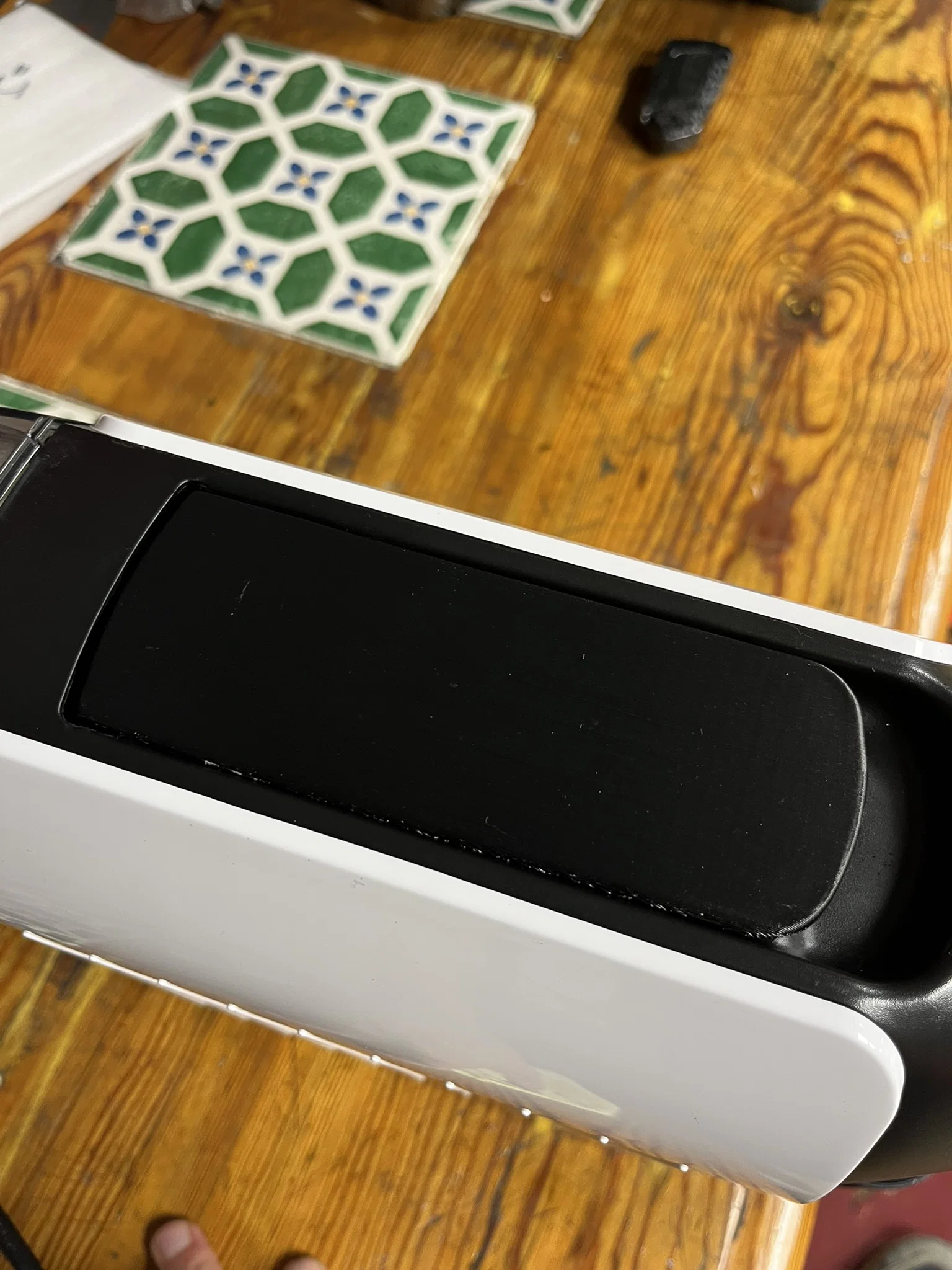

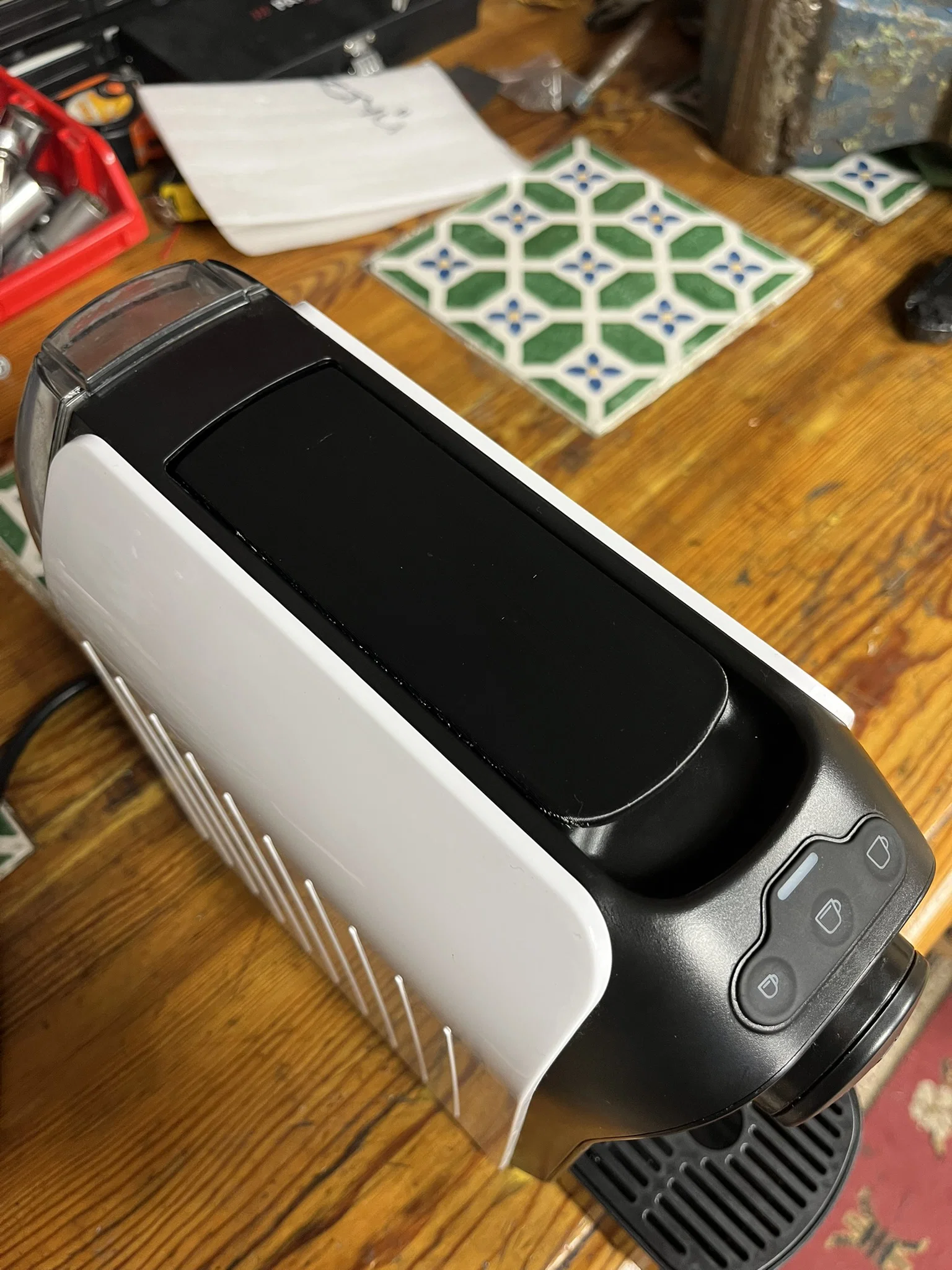

Bộ phận này khôi phục chức năng cơ học của máy, giúp bạn có thể nhấn viên nén xuống và đóng cơ chế pha như bình thường.

⚠ Lưu ý về độ chính xác khi quét 3D: Vì mô hình này được tạo bằng cách quét 3D, một số hình khối không hoàn toàn chính xác tuyệt đối. Các lỗ trục trong mô hình có thể không chuẩn xác do quá trình nội suy và tái tạo từ máy quét.

• Đường kính lỗ chốt ngắn là 5 mm

• Đường kính lỗ chốt dài là 4 mm

Để đạt kết quả tốt nhất, bạn nên dùng mũi khoan để chỉnh/khoét lại các lỗ này sau khi in để đảm bảo khớp nối vừa vặn và chuyển động trơn tru.

Khuyến nghị khi in:

• Chất liệu: Khuyên dùng PETG hoặc ABS (PLA có thể nhanh bị mòn do chịu ứng suất cơ học và nhiệt độ cao)

• Infill: 40–100%

• Độ cao lớp in (Layer height): 0.2 mm

• Hướng in: Đặt cần gạt nằm phẳng để đạt độ bền tối đa theo chiều chịu lực
