Bộ chuyển đổi Amiga RGB sang VGA Video Adapter

Bộ chuyển đổi Amiga RGB sang VGA (DB23 sang VGA)

Dự án này mang đến một bộ chuyển đổi RGB sang VGA đơn giản dành cho các máy tính Commodore Amiga cổ điển.

Tại sao lại cần bộ chuyển đổi này?

Cổng video gốc của Amiga sử dụng đầu nối DB23, một loại cổng hiện nay cực kỳ khó tìm (thường là không thể mua được). Các đầu nối DB23 chính hãng rất hiếm, đắt đỏ và thường chỉ có thể lấy từ các thiết bị cũ bị hỏng.

Bộ chuyển đổi này giải quyết vấn đề bằng cách sử dụng đầu nối DB25 thông dụng hơn nhiều.

Để tạo đầu nối tương thích với Amiga, bạn chỉ cần:

• Bắt đầu với một đầu nối DB25 cái tiêu chuẩn.
• Gỡ bỏ (hoặc cắt) hai chân không sử dụng tương ứng với các vị trí bị thiếu của đầu nối DB23 gốc.
• Lắp ráp đầu nối vào bên trong vỏ hộp được in 3D đi kèm.

Kết quả là nó vừa khít hoàn hảo với cổng video RGB của Amiga mà vẫn sử dụng các linh kiện giá rẻ, dễ tìm.

Tính năng

• Sử dụng đầu nối DB25 dễ tìm.
• Không cần đầu nối DB23 hiếm.
• Vỏ hộp in 3D nhỏ gọn.
• Đi dây điểm-đến-điểm đơn giản.
• Giải pháp chi phí thấp.
• Phù hợp cho Amiga 500, 600, 1200, 2000, 3000 và các mẫu máy khác sử dụng cổng video RGB DB23 tiêu chuẩn.

Khả năng tương thích

⚠ Quan trọng

Bộ chuyển đổi này là loại thụ động (passive). Nó không chuyển đổi tần số video.

Nó chỉ dành cho các thiết bị:

• Màn hình VGA hỗ trợ tín hiệu RGB 15 kHz
• Màn hình chơi game cổ điển (Retro)
• OSSC
• GBS-Control
• Các thiết bị RetroTINK
• Các bộ xử lý video RGB tương thích khác

Nó sẽ không hoạt động với các màn hình VGA tiêu chuẩn chỉ hỗ trợ tần số quét 31 kHz trở lên.

Cơ sở dữ liệu tương thích màn hình 15 kHz: https://15khz.miraheze.org/wiki/Main_Page

Hệ thống dây điện

Sử dụng sơ đồ đấu dây được cung cấp trong hình ảnh của dự án.

Bộ chuyển đổi kết nối:

• Đỏ (Red)
• Xanh lục (Green)
• Xanh lam (Blue)
• Đồng bộ ngang (Horizontal Sync)
• Đồng bộ dọc (Vertical Sync)
• Tiếp đất (Ground)

trực tiếp từ cổng RGB của Amiga đến đầu nối VGA.

Vật liệu

1 : DB25 cái 1 : DB15 3 hàng cái 4 : Ốc M2x16mm

Lắp ráp

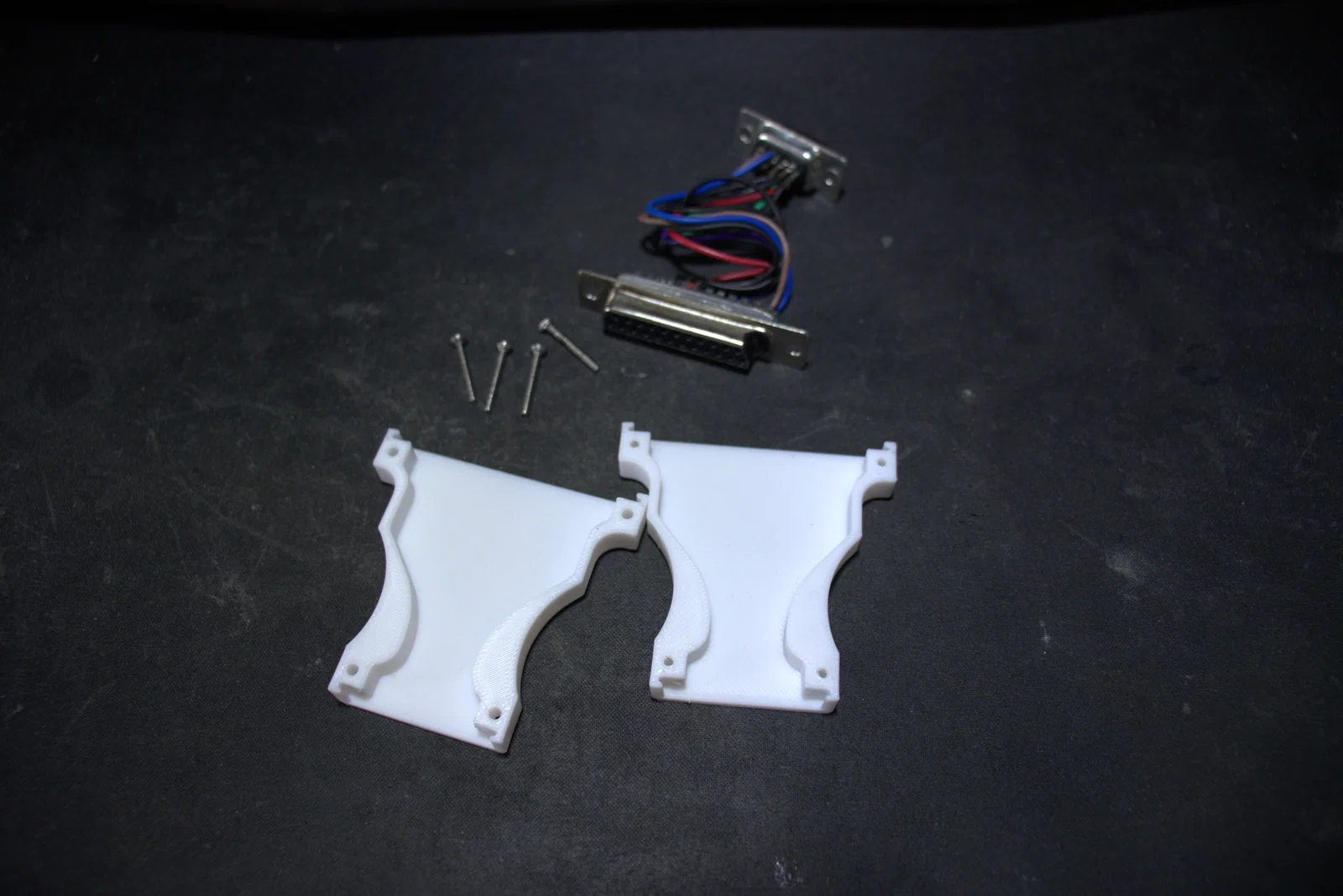

1. In hai nửa vỏ hộp.

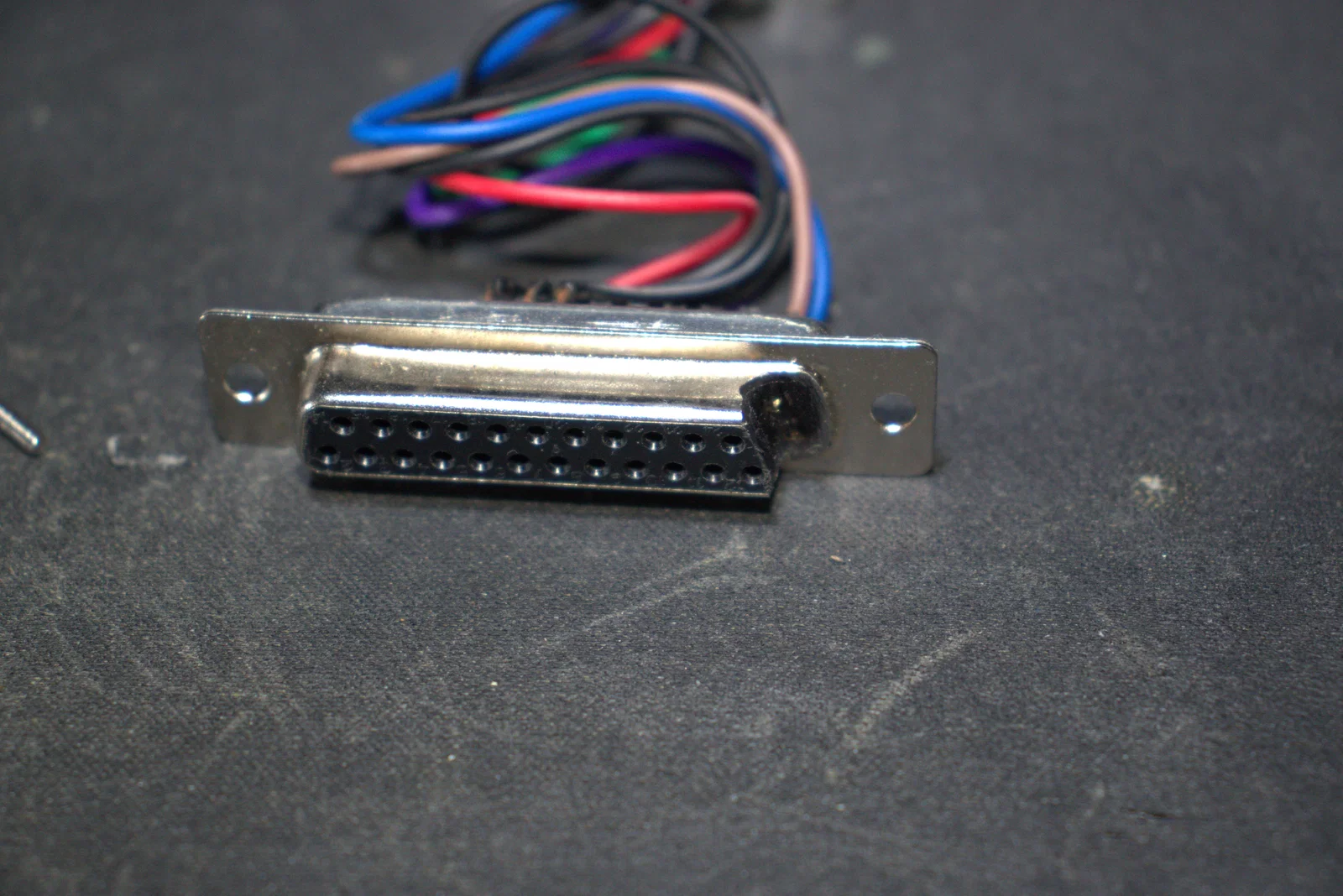

2. Chuẩn bị đầu nối DB25 cái.

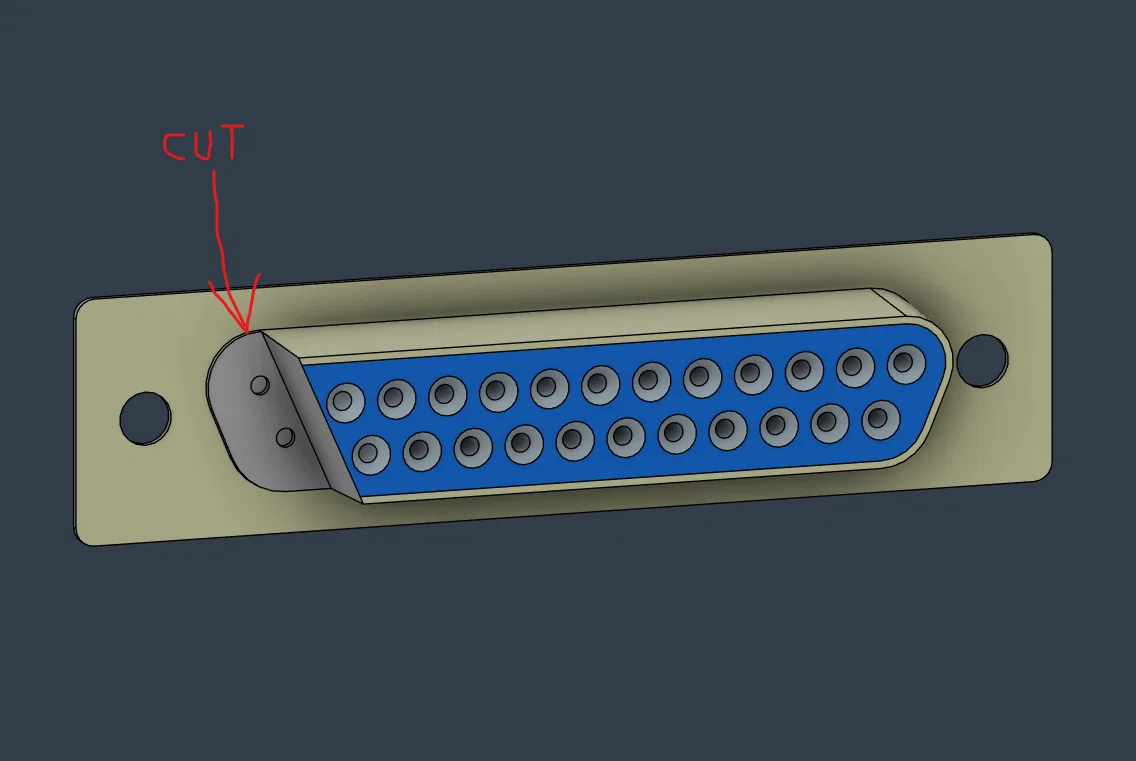

3. Cắt/gỡ bỏ hai chân tương ứng với các vị trí bị thiếu của DB23.
4. Đấu dây đầu nối theo sơ đồ đính kèm.

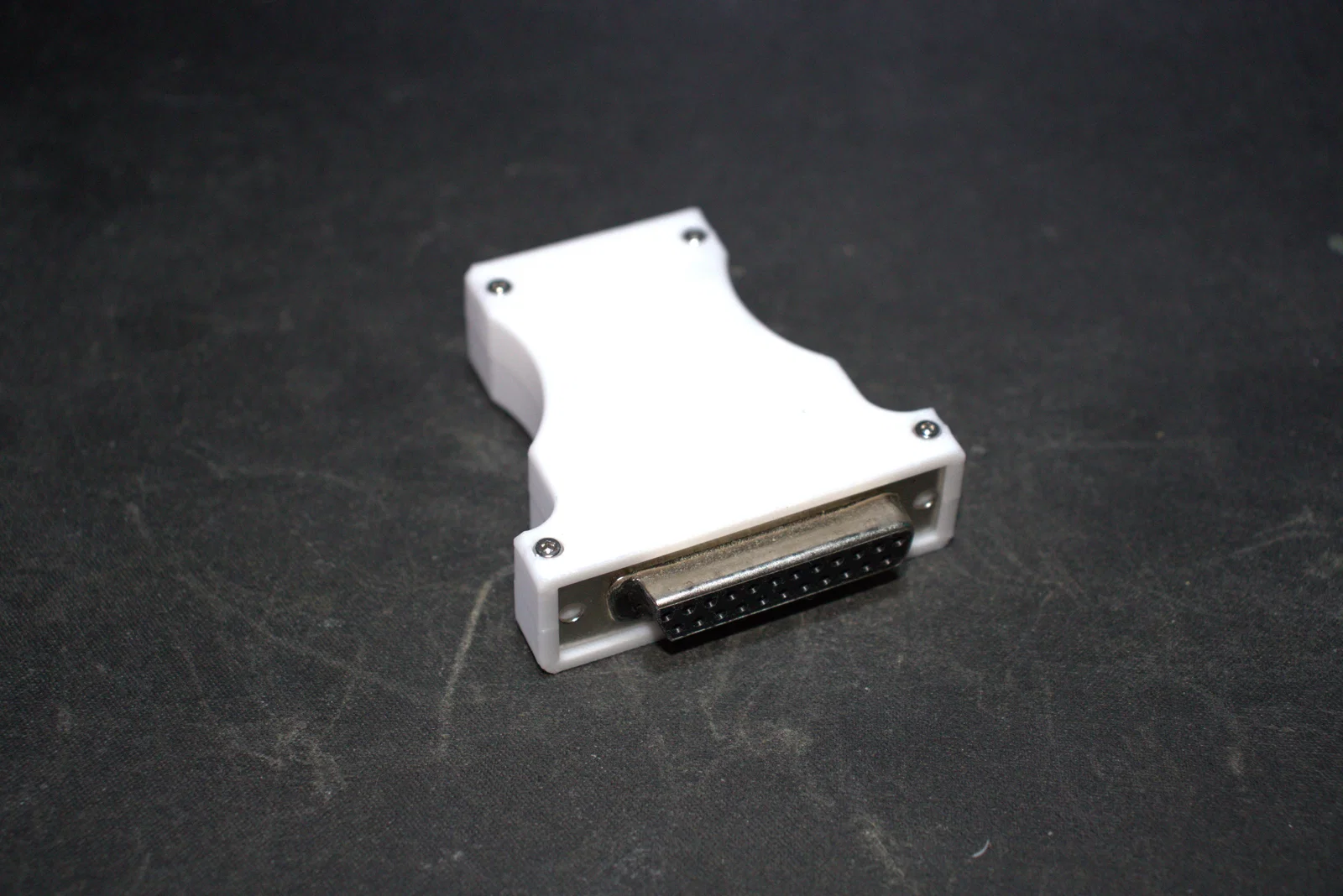

5. Lắp đầu nối vào vỏ hộp.

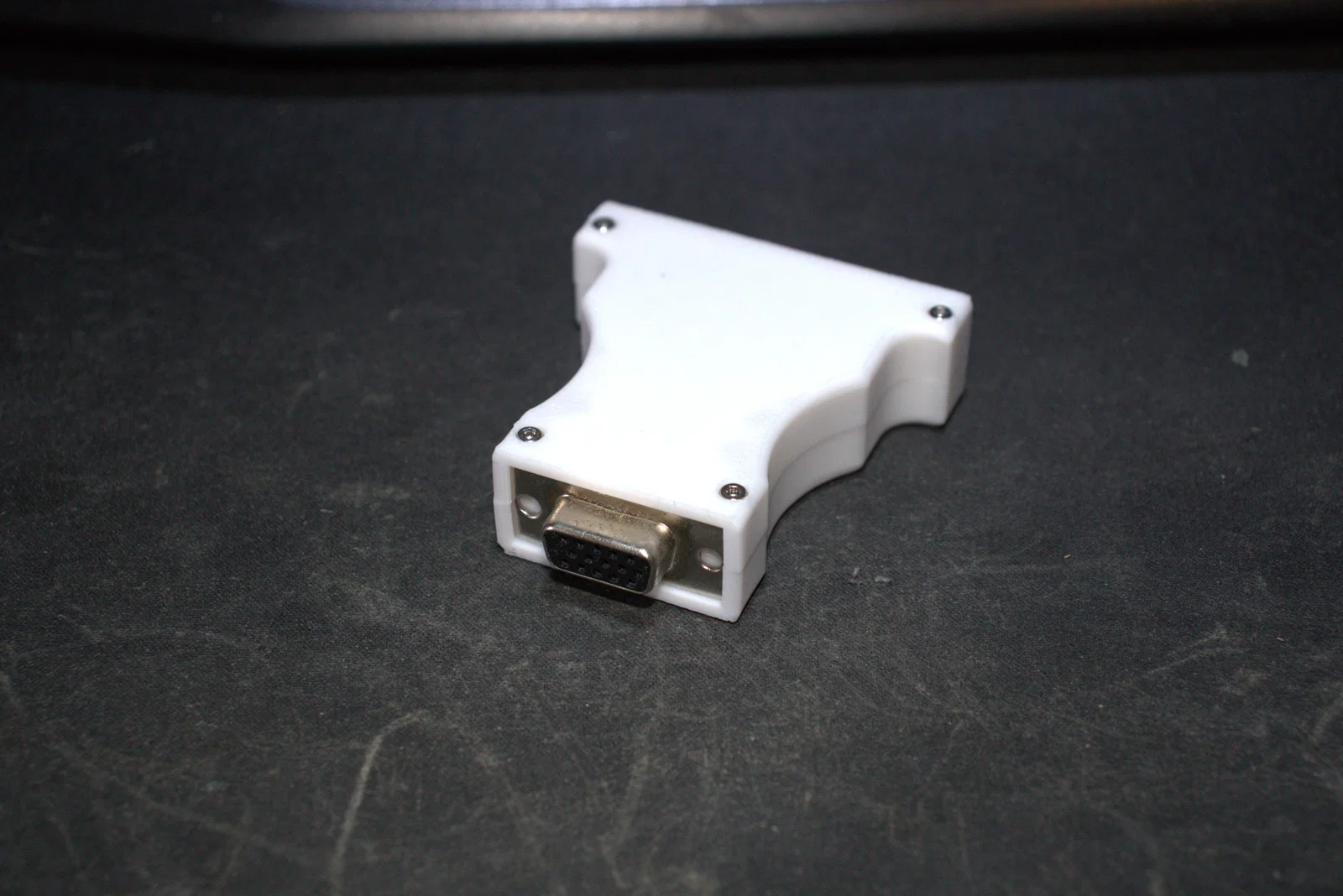

6. Đóng vỏ bằng bốn ốc M2 16mm nhỏ.

Lưu ý

Phần cắt vát nhỏ ở một cạnh của đầu nối DB25 mô phỏng hình dạng của đầu nối DB23 gốc trên Amiga, giúp tránh việc cắm sai chiều. Thiết kế này ra đời nhằm giúp bảo tồn và sử dụng phần cứng Amiga gốc mà không cần phụ thuộc vào những chiếc đầu nối DB23 đang ngày càng khan hiếm.

Chúc bạn chơi Amiga thật vui vẻ!
