Bộ kẹp l-boxx Bosch/Sortimo tự chế

Tác giả RickHuisman_18837

Lượt tải: 2
Lượt thích: 1
Lượt coi: 41
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 5 file · 1,6 MB· 1,6 MB

File 5 1,6 MB

bosch_sortimo_insert_part_1_v3_1782448237.stlSTL · 209,9 KB
bosch_sortimo_insert_part_2_v1_1782448238.stlSTL · 109,3 KB
bosch_sortimo_insert_1782448239.iptIPT · 360,5 KB
bosch_sortimo_insert_part_2_1782448240.iptIPT · 290,5 KB
l-boxx_clamp_final_v31_1782448241.iptIPT · 654 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #405308
Danh mục: DIY
Ngày đăng: 26/06/2026
Giấy phép: CC BY — Ghi công
Thẻ: thingiverse
box
tool
hook
clip
clamp
storagebox
toolholder
woodworking
wood
bosch
toolbox
toolstorage
system
latch
woodworkingtools
makerbot
sortimo
lboxx

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

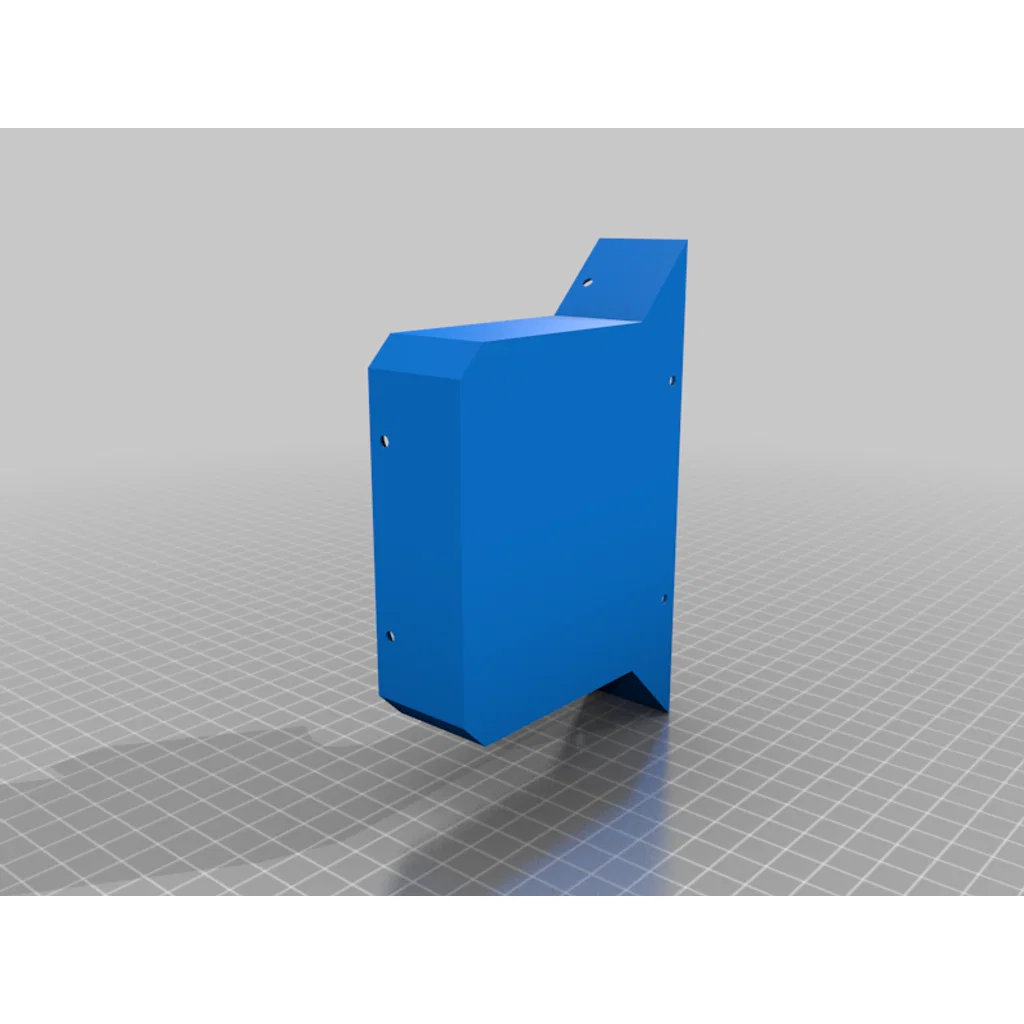

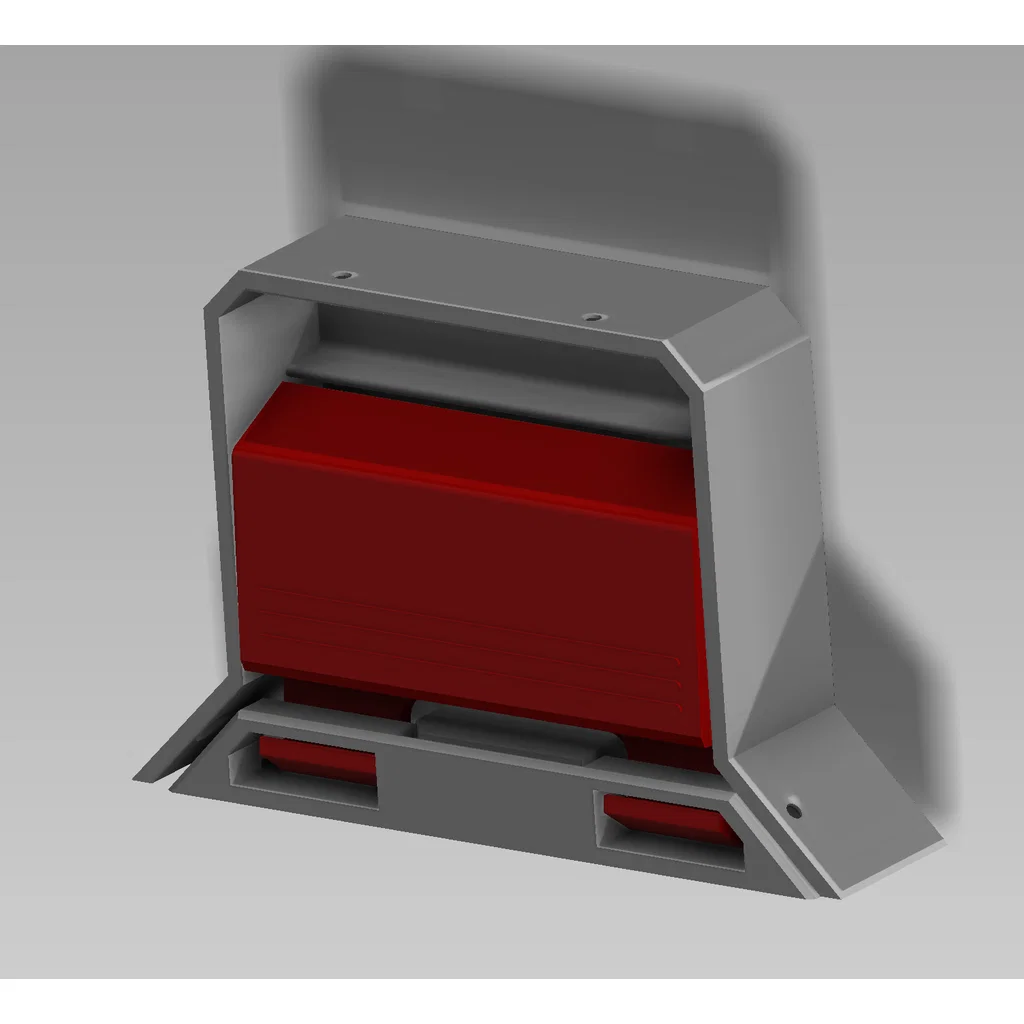

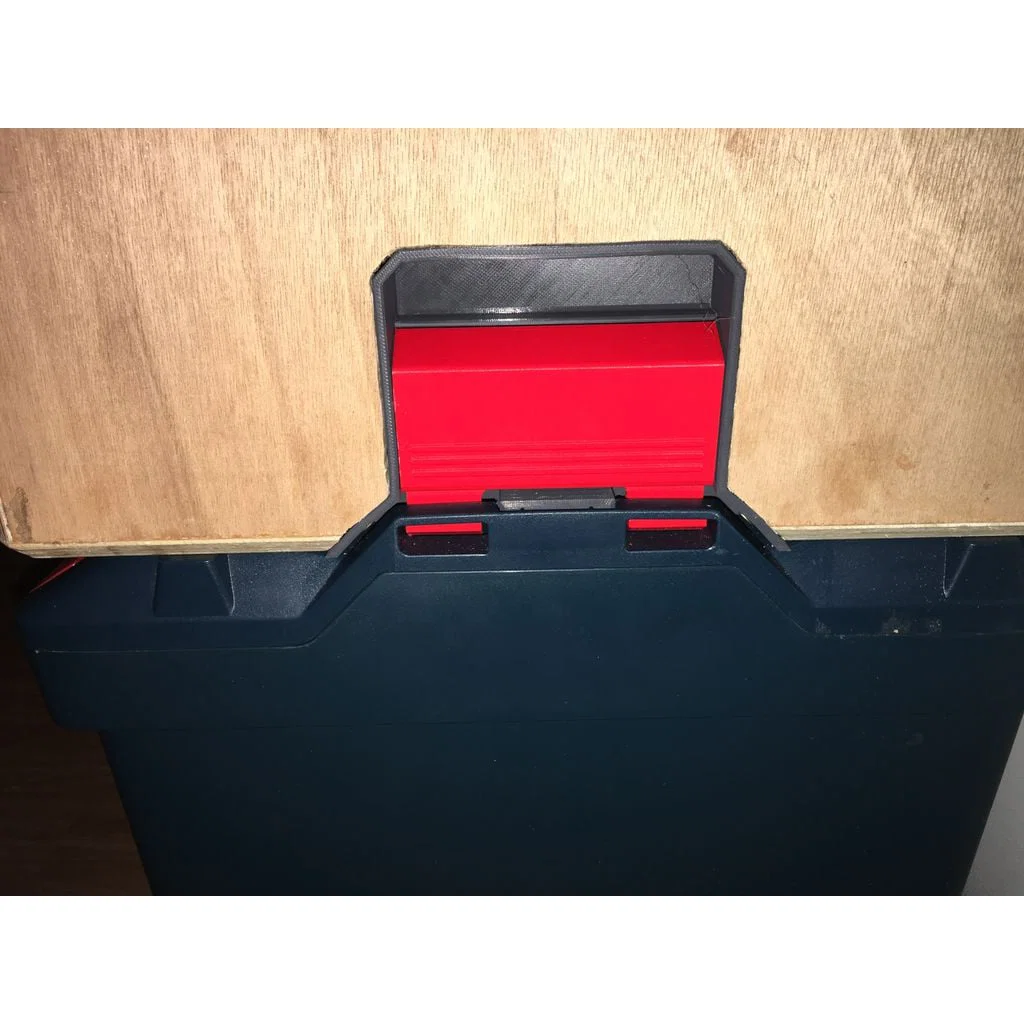

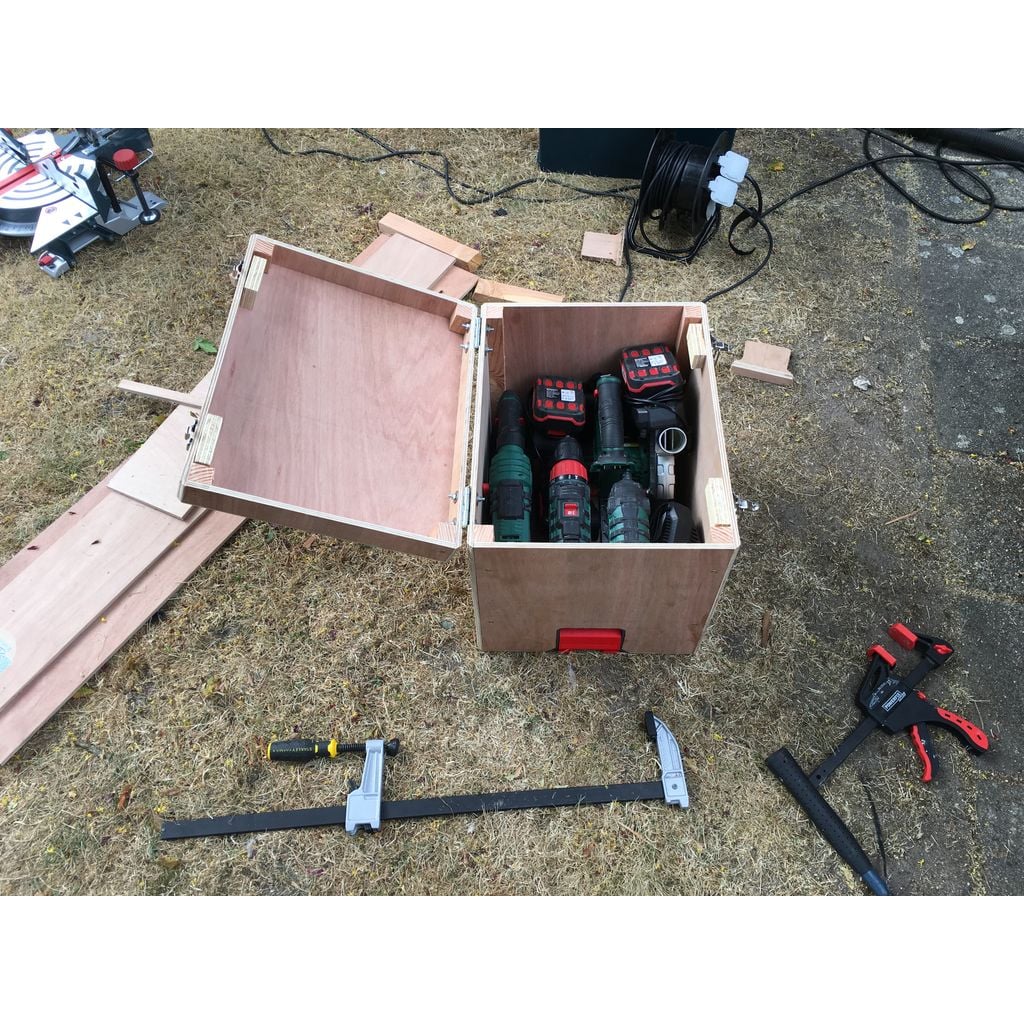

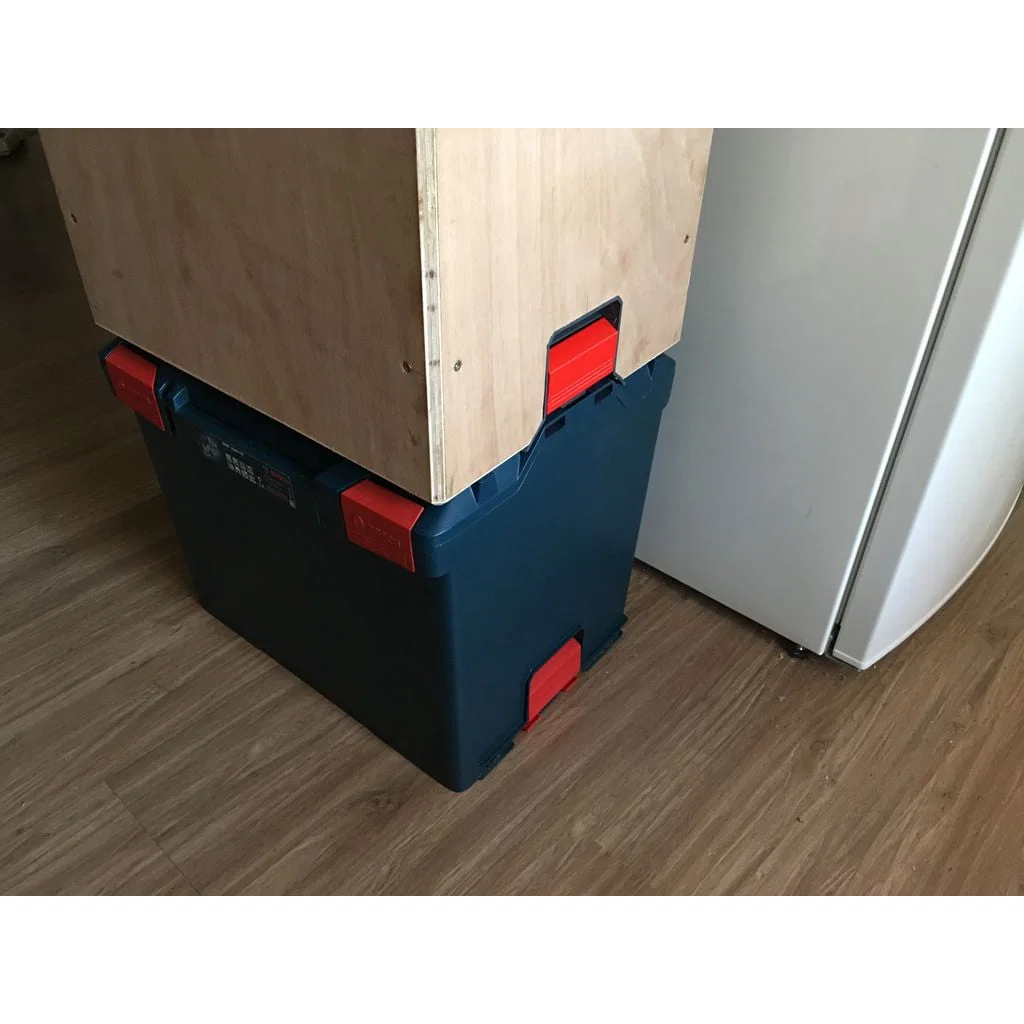

Mình muốn tự làm phiên bản hộp l-boxx bằng gỗ mà vẫn đảm bảo tương thích hoàn toàn với chiếc l-boxx 370mm chính hãng mình đã mua kèm máy phay. Vì thế, mình đã thiết kế một chi tiết chèn có thể gắn vào hộp hoặc thùng gỗ.

Bạn nên lắp thêm một lò xo nhỏ kích thước 30x8x1mm (hoặc loại tương tự) vào chốt giữa ở chi tiết số 2.

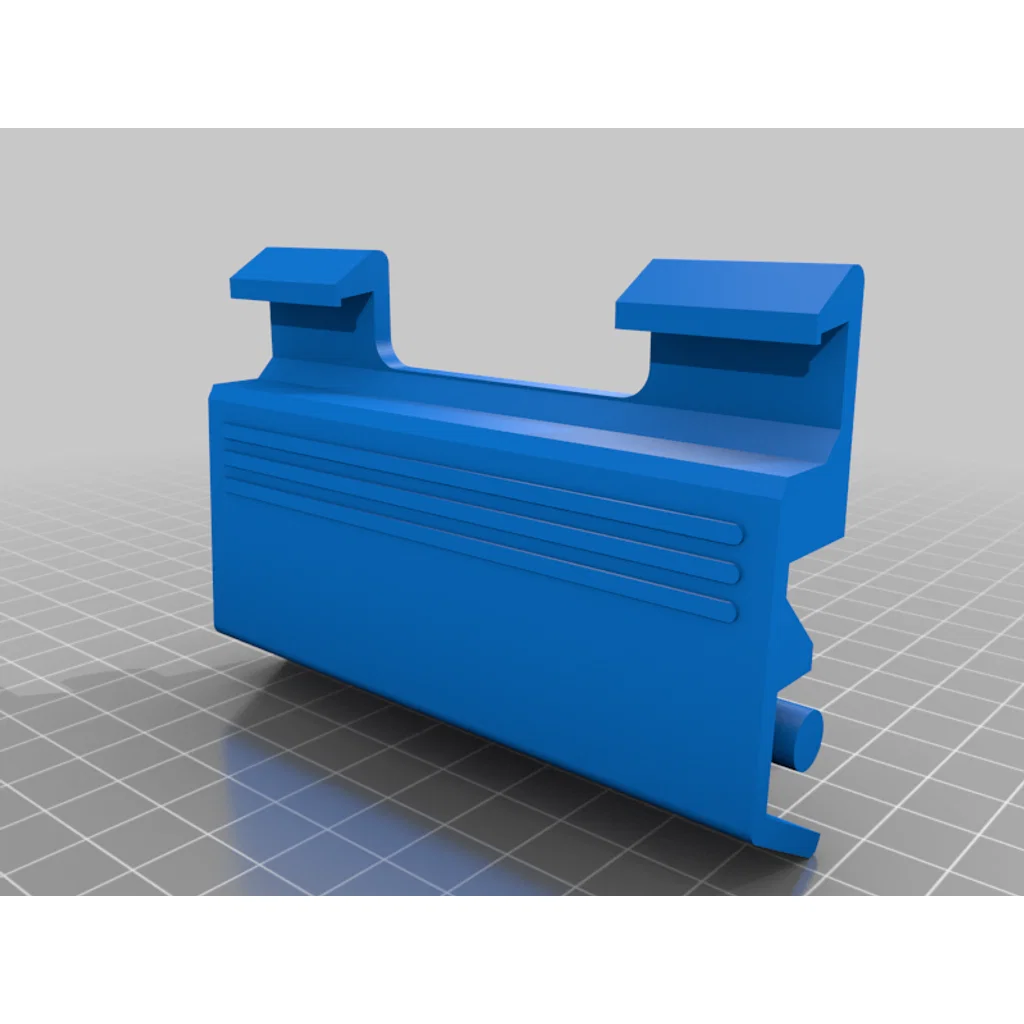

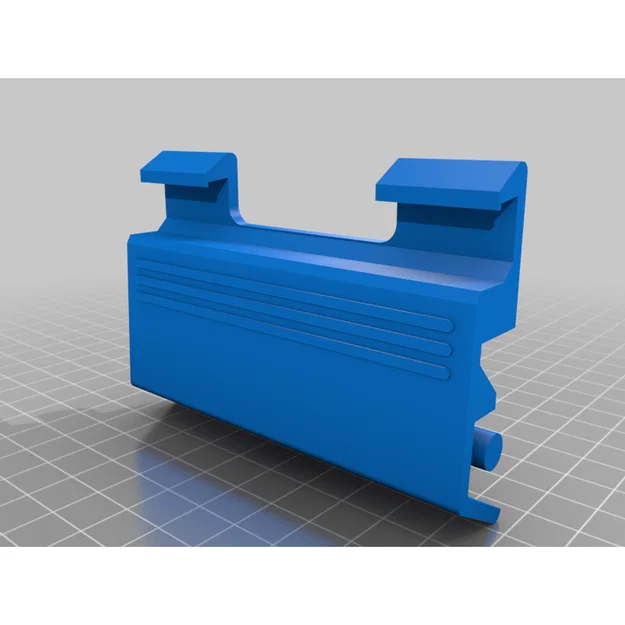

Chi tiết số 2 nên được in nằm nghiêng để tăng độ cứng cáp cho các móc khóa.

Thiết kế này hoạt động hiệu quả với bộ kẹp slimline do TheMakerShedNZ tạo ra:

https://www.thingiverse.com/thing:2235462

Nhớ đăng ảnh thành phẩm của bạn lên nhé, mình rất tò mò muốn biết mọi người sẽ ứng dụng thiết kế này như thế nào.

CẬP NHẬT NGÀY 15/8/2018: Mình đã ra mắt phiên bản cải tiến sử dụng thanh thép làm trục. Phiên bản này giúp bộ kẹp chắc chắn hơn nhưng cũng nặng và lắp ráp cầu kỳ hơn một chút. Do đó, mình vẫn sẽ giữ lại thiết kế cũ này và phát hành bản hạng nặng riêng biệt: bạn hãy xem trên trang cá nhân của mình để thấy bản đã được gia cố nhé.
