Hộp đựng mũi khoan mô-đun (Tương thích Bosch/Sortimo)

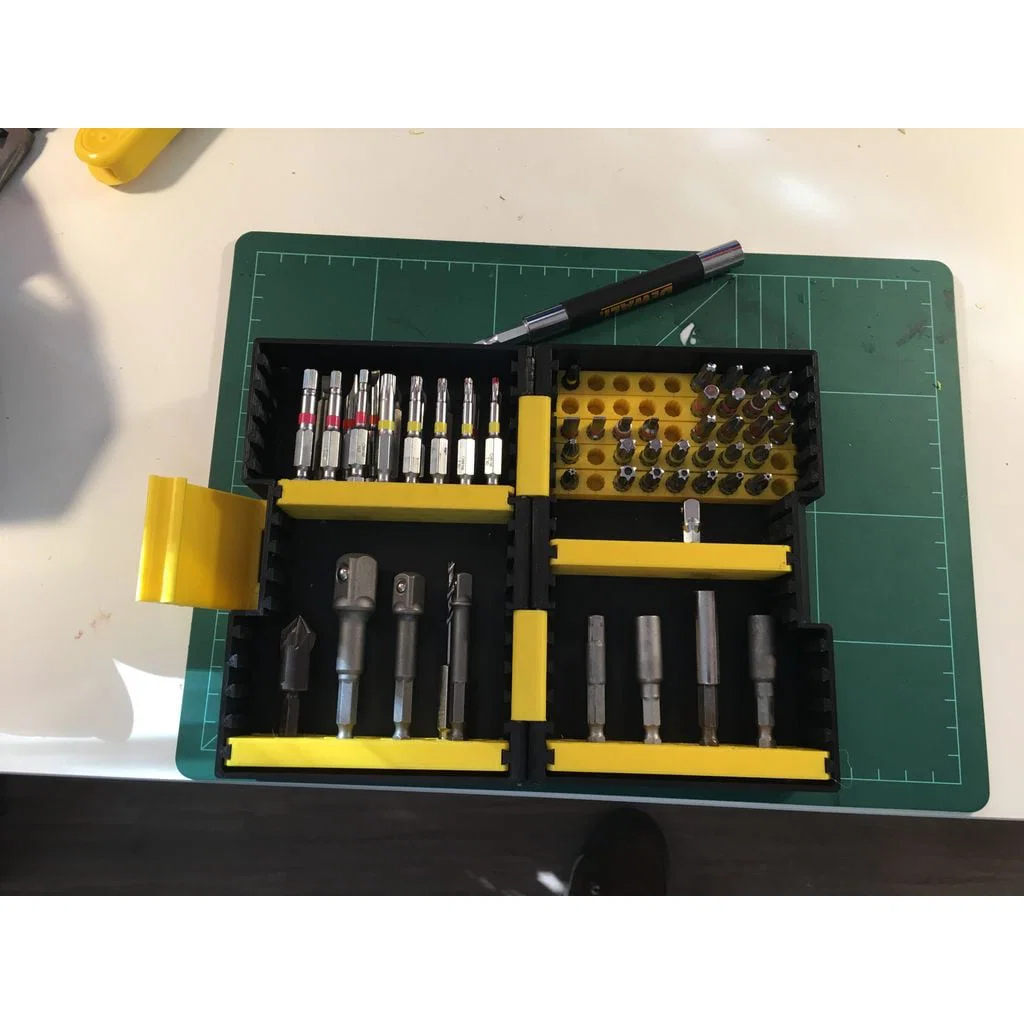

Đây là hộp đựng mũi khoan/mũi vít có thể tùy chỉnh hoàn toàn theo số lượng và loại mũi mà bạn muốn lưu trữ.

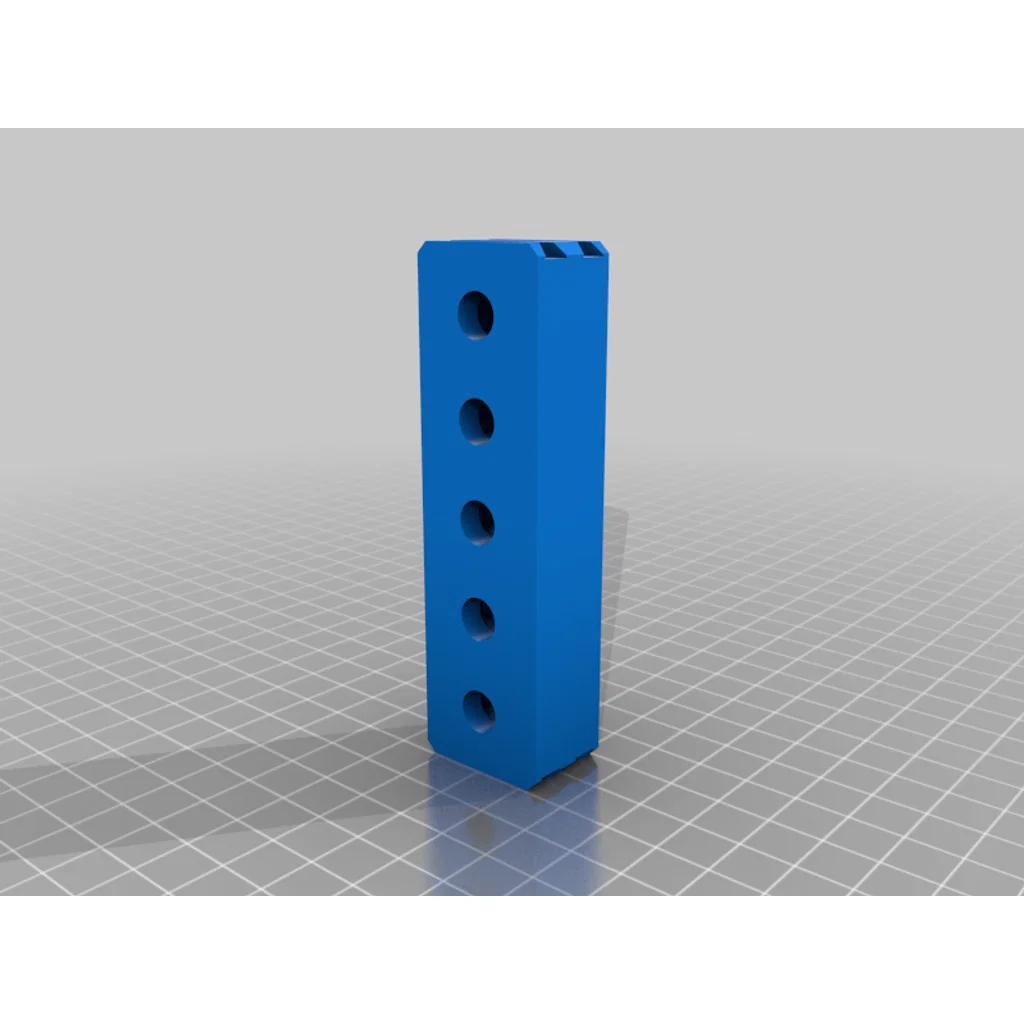

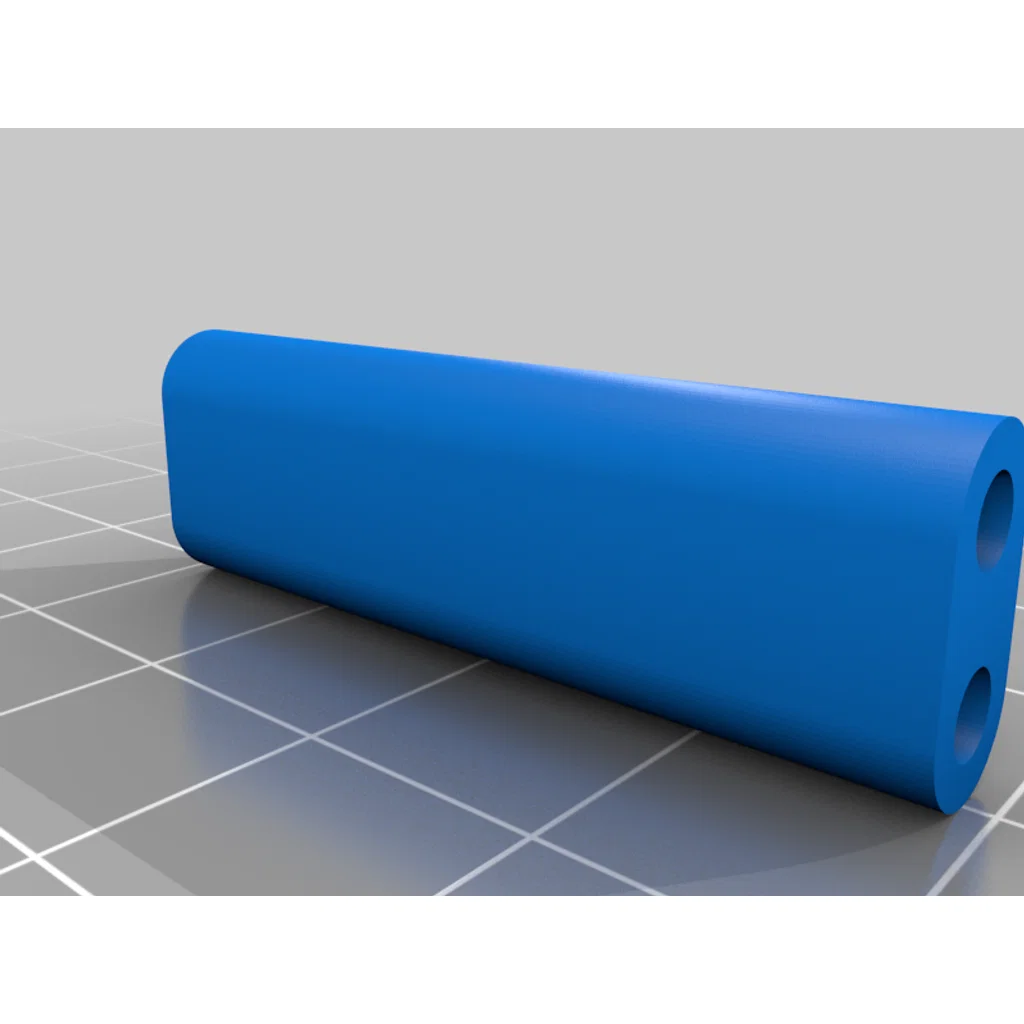

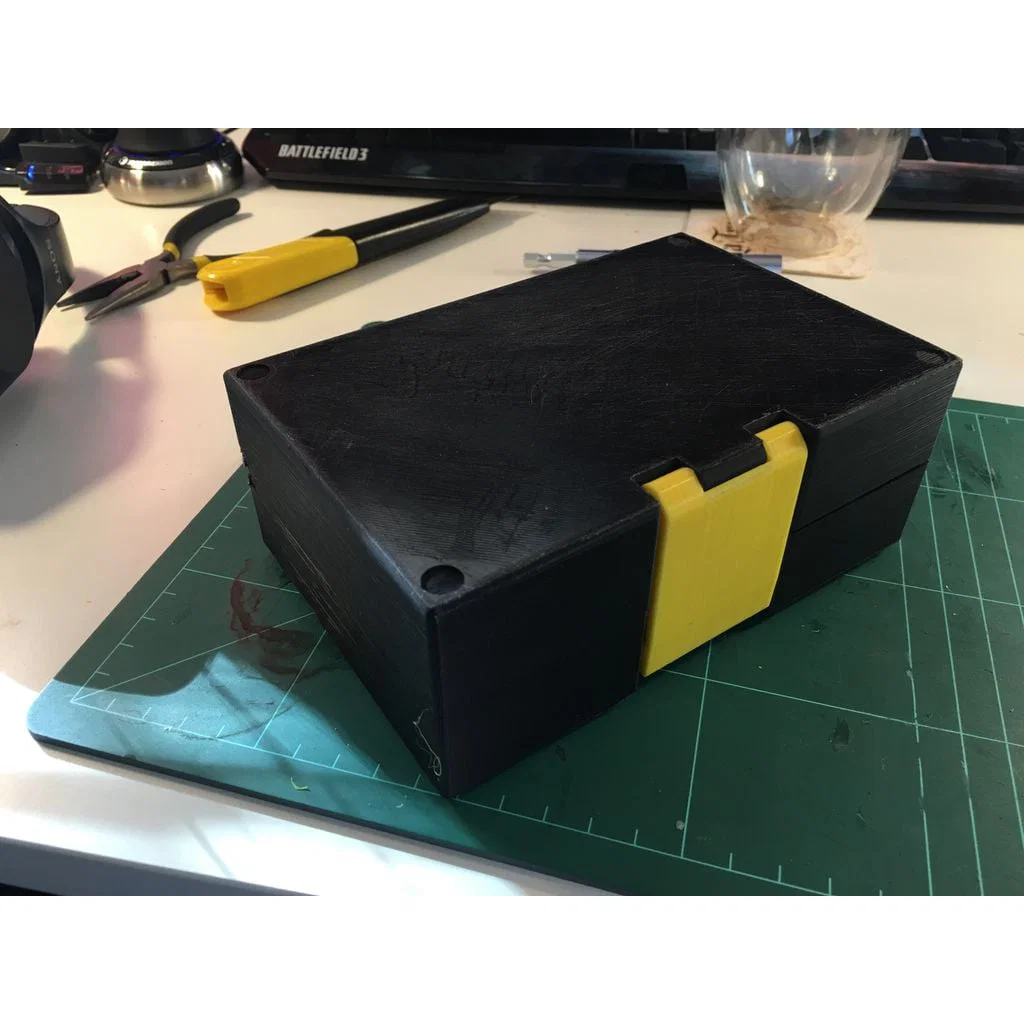

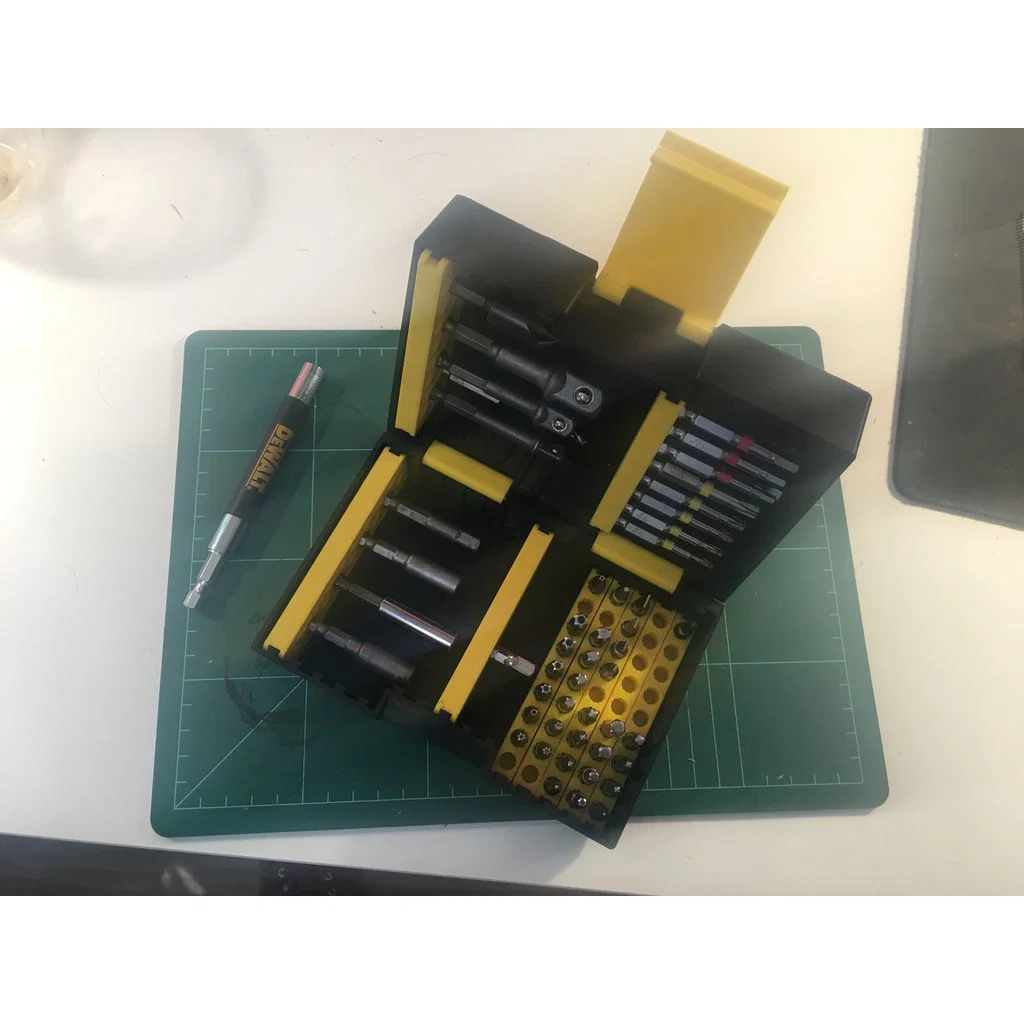

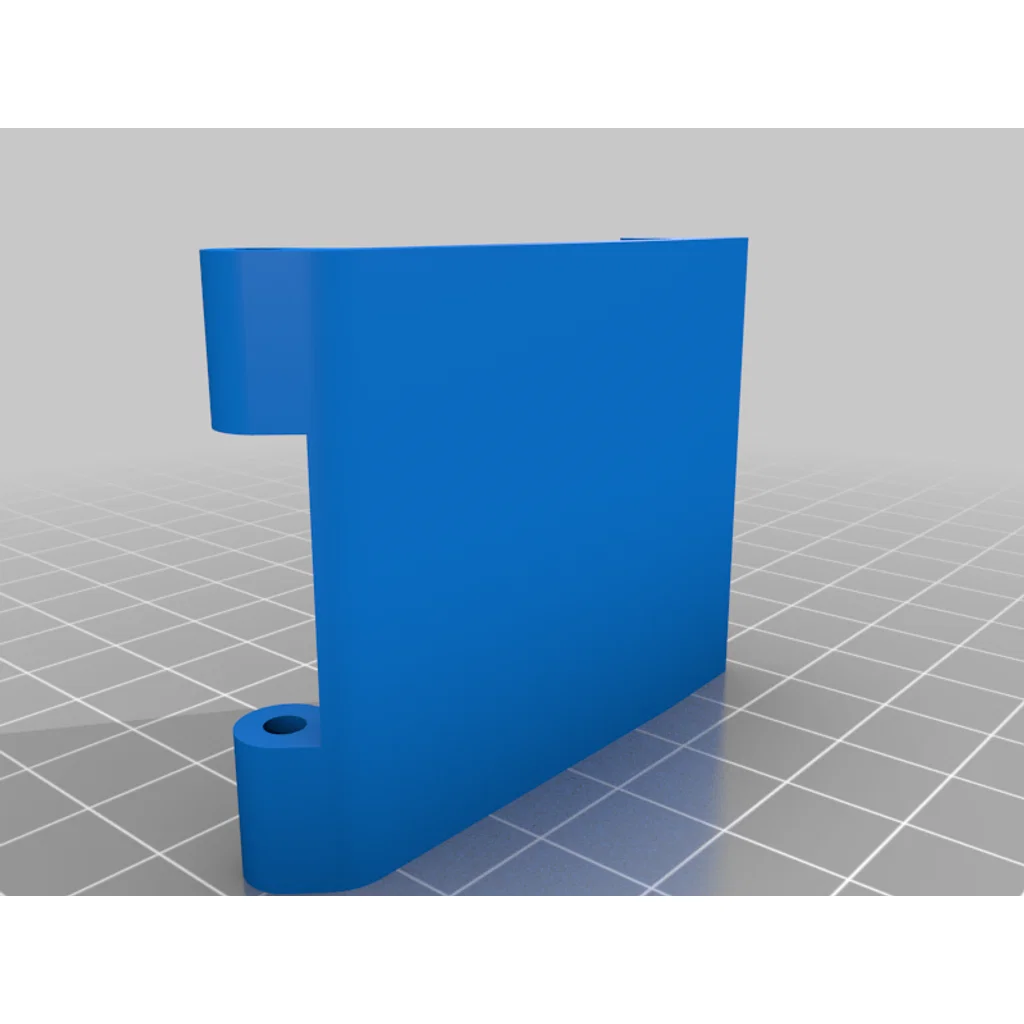

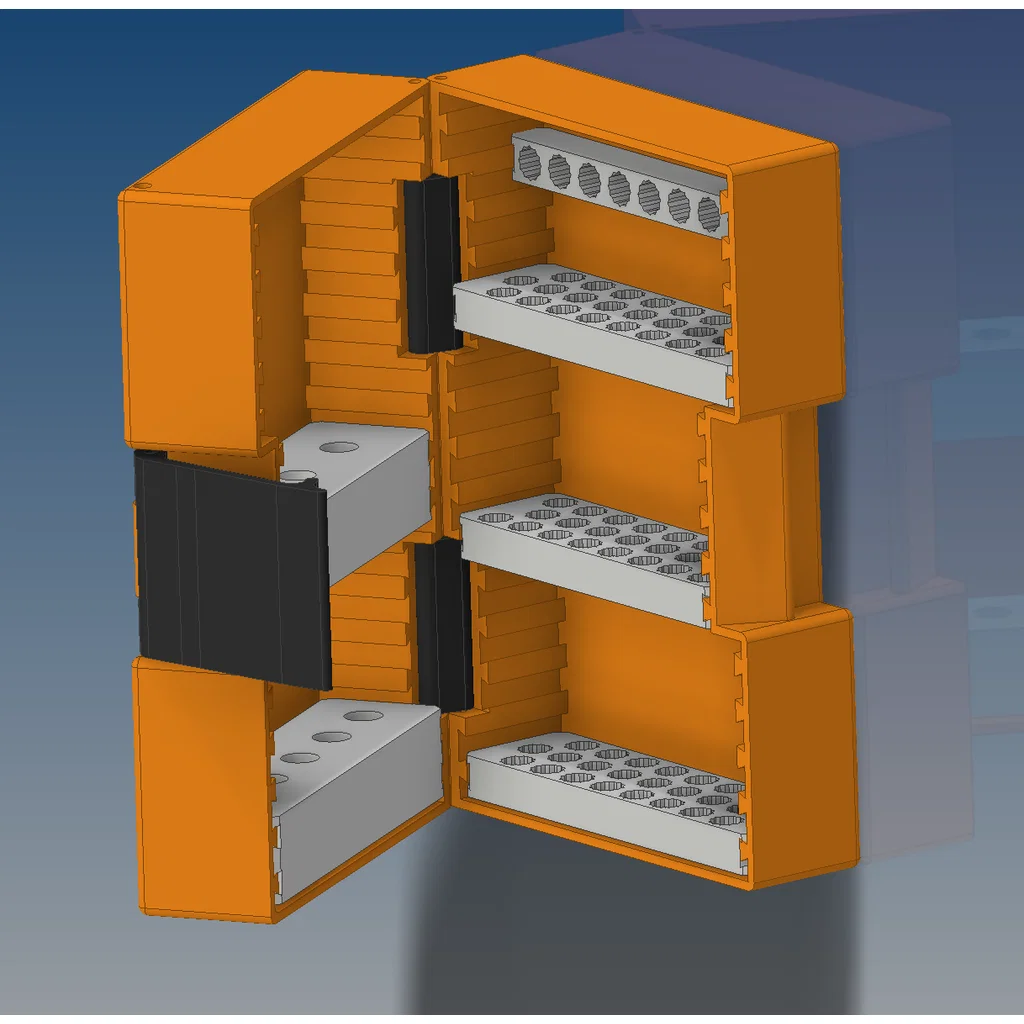

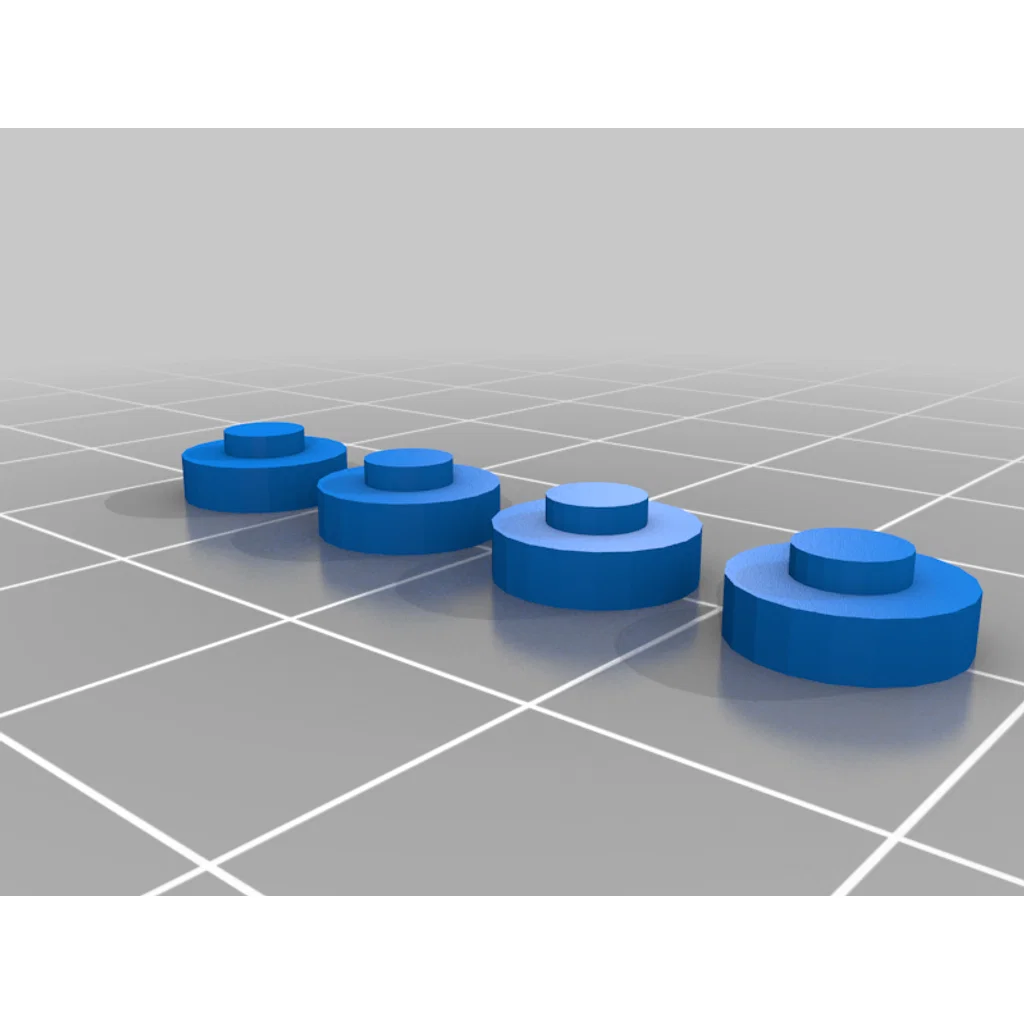

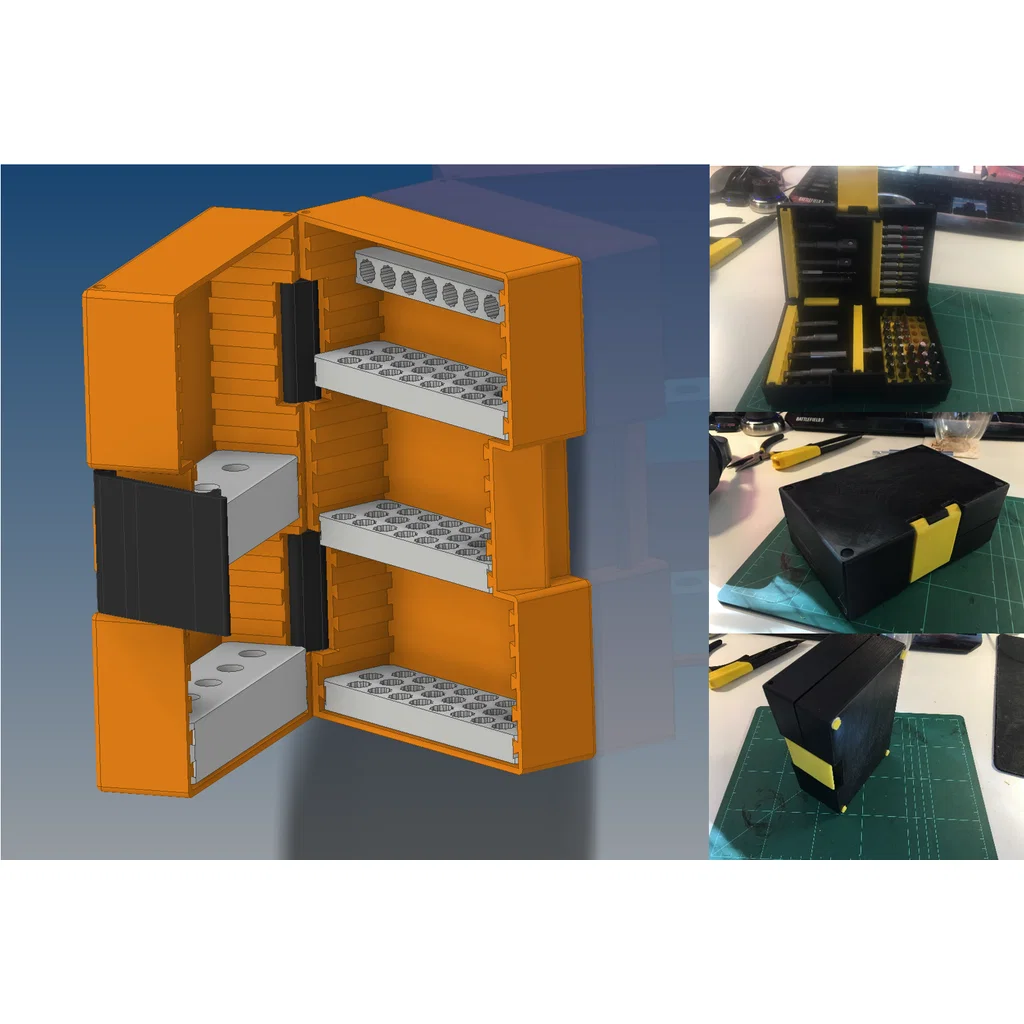

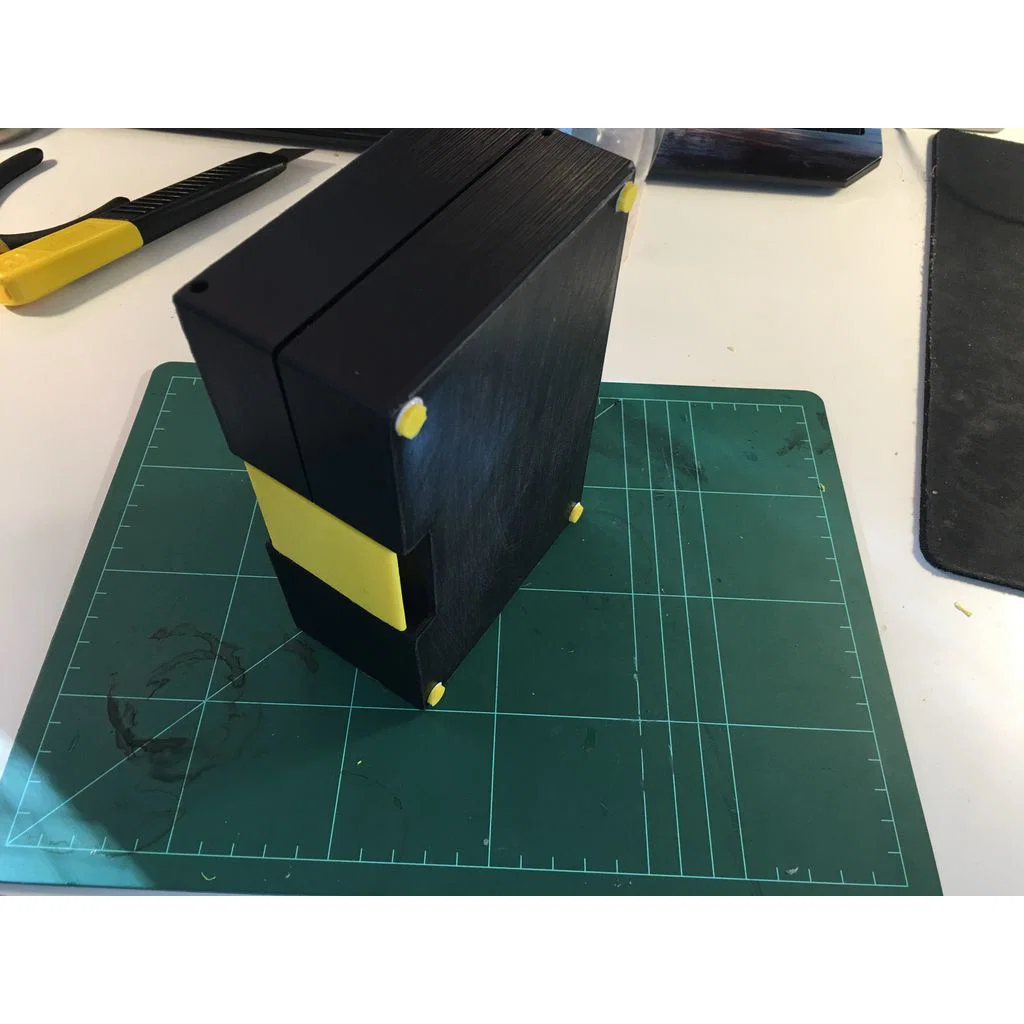

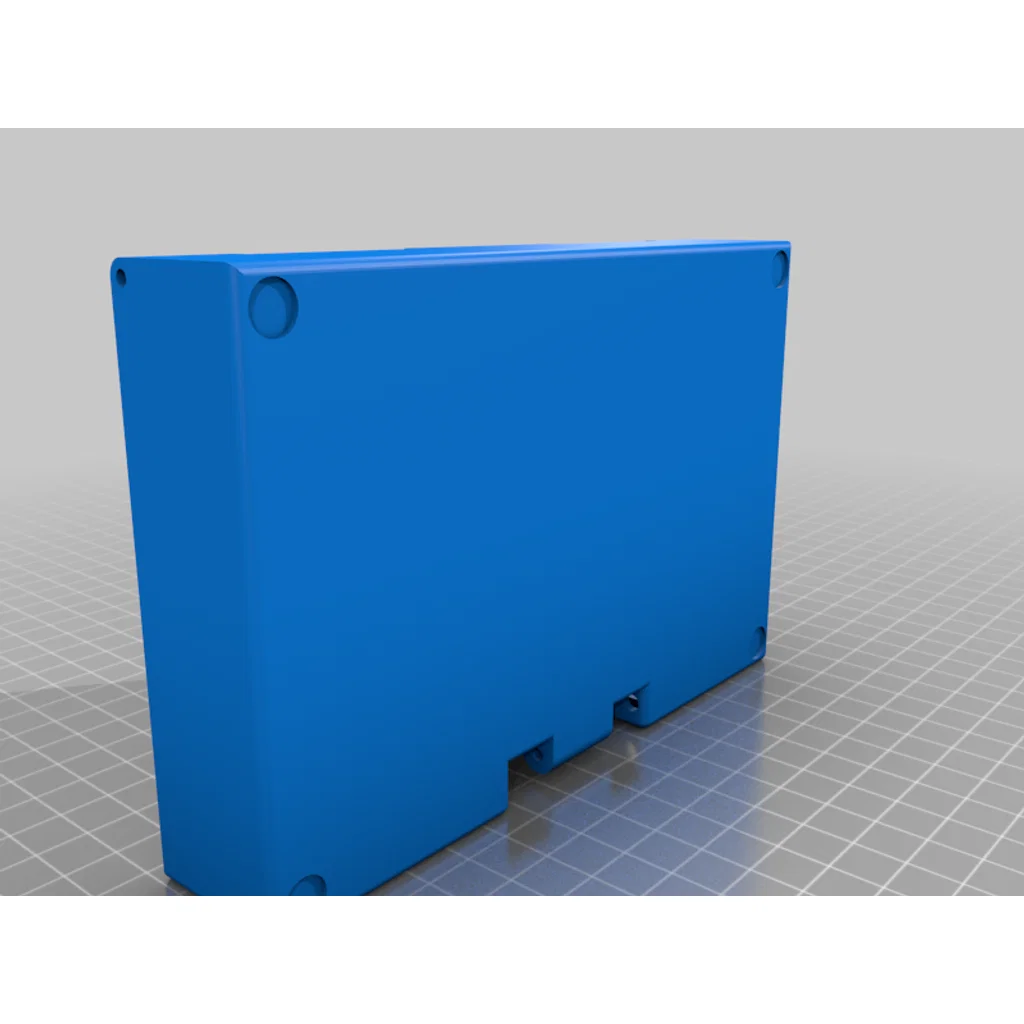

Hộp được thiết kế gồm hai cánh cửa có các khe cắm, được kết nối bởi hai bản lề và hai thanh ren kích thước 150mm x 3mm. Phần khóa được cố định bằng một thanh ren 50mm x 3mm. Bạn không cần dùng đai ốc vì các thanh ren có thể xoáy trực tiếp vào các lỗ bên trong các chi tiết cửa. Các khay giữ mũi khoan sẽ trượt vào bên trong các khe. Bạn cũng có thể gắn thêm chốt ở phần đáy để xếp chồng các hộp lên nhau.

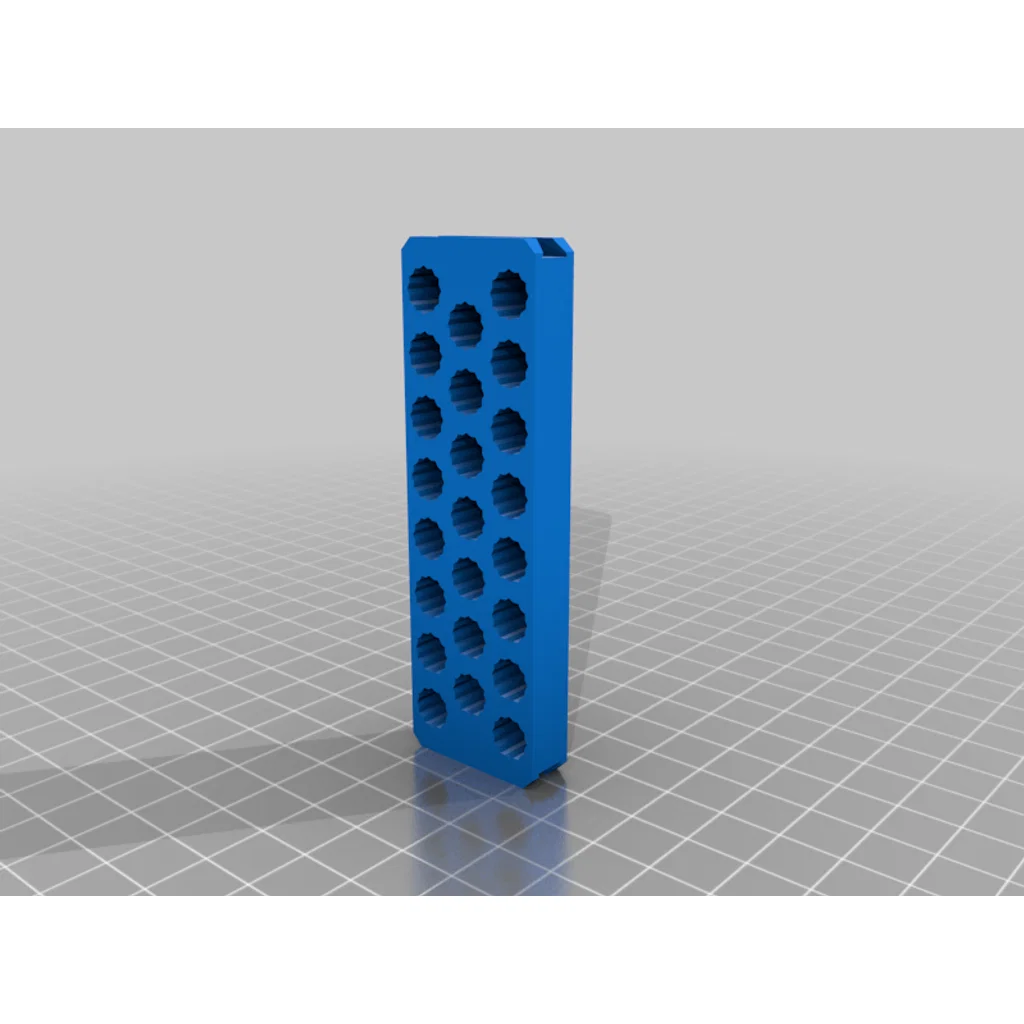

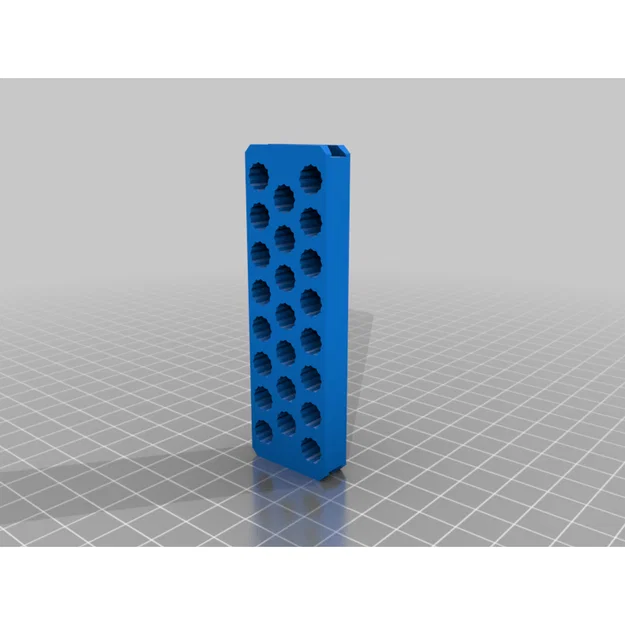

Các file STL khay giữ mũi khoan được thiết kế cho các loại mũi hex chuẩn 1/4 inch.

Các khay giữ mũi phay (router bit) được thiết kế cho loại 8mm.

Hộp đựng này tương thích với hệ thống Sortimo, vừa vặn bên trong L-boxx và cũng phù hợp với nhiều loại hộp khác vì nó có hình dạng của một khay chèn (insert) Sortimo 2x3.

Tôi cũng đã đính kèm các file Inventor cho những ai muốn tự thiết kế thêm các khay hoặc bộ phận khác.

Thiết lập in (Print Settings)

Hãng máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không quan trọng

Supports (Hỗ trợ):

Có

Độ phân giải:

0.15mm

Chất liệu in (Filament): colorfabb PLA

Lưu ý:

Tùy vào máy in của bạn, có thể cần thêm support hoặc điều chỉnh tỷ lệ một chút để đạt kết quả tốt nhất.

Danh mục: Giá đỡ & Hộp đựng dụng cụ
