Vỏ Case Cho Bitclock-Redux

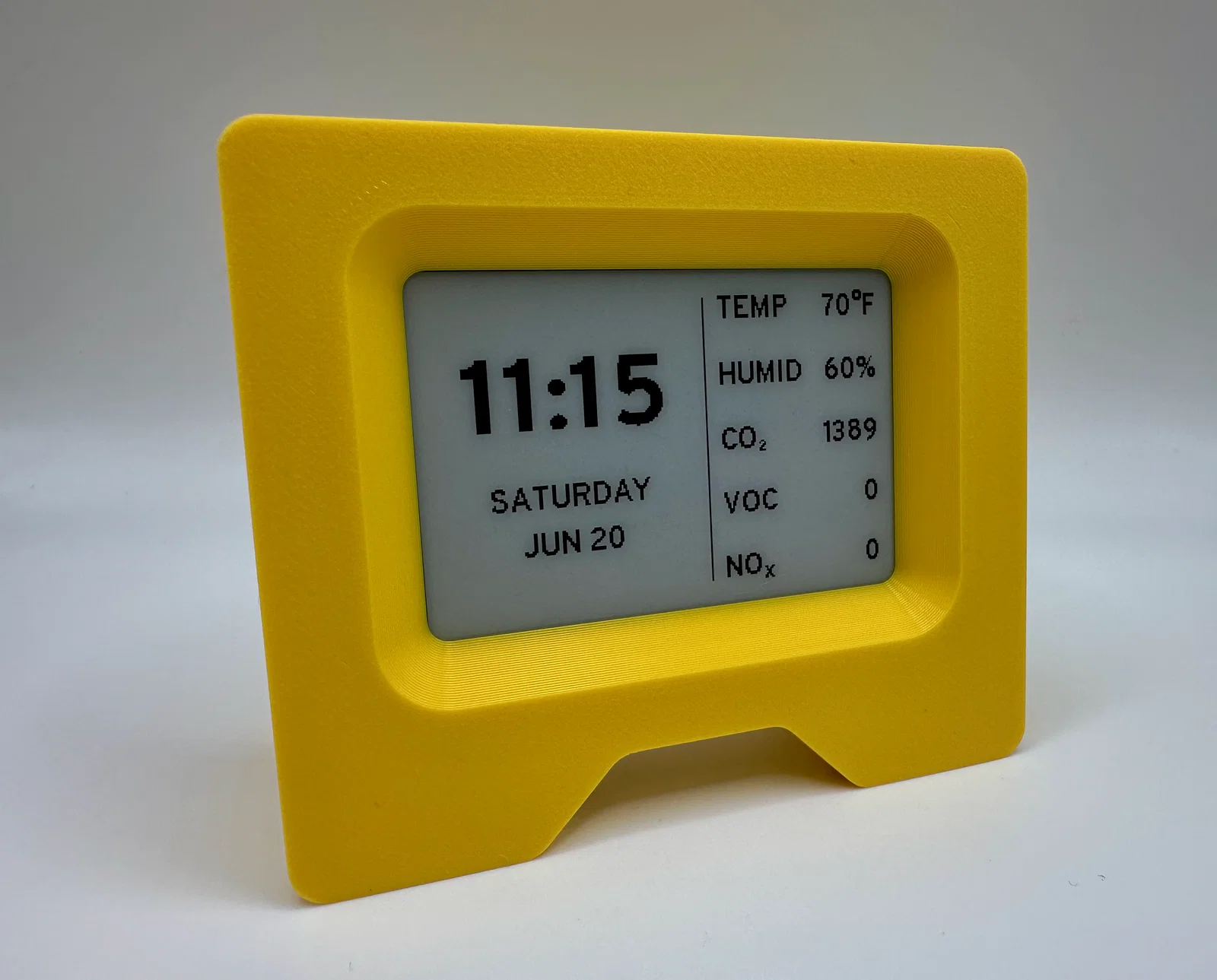

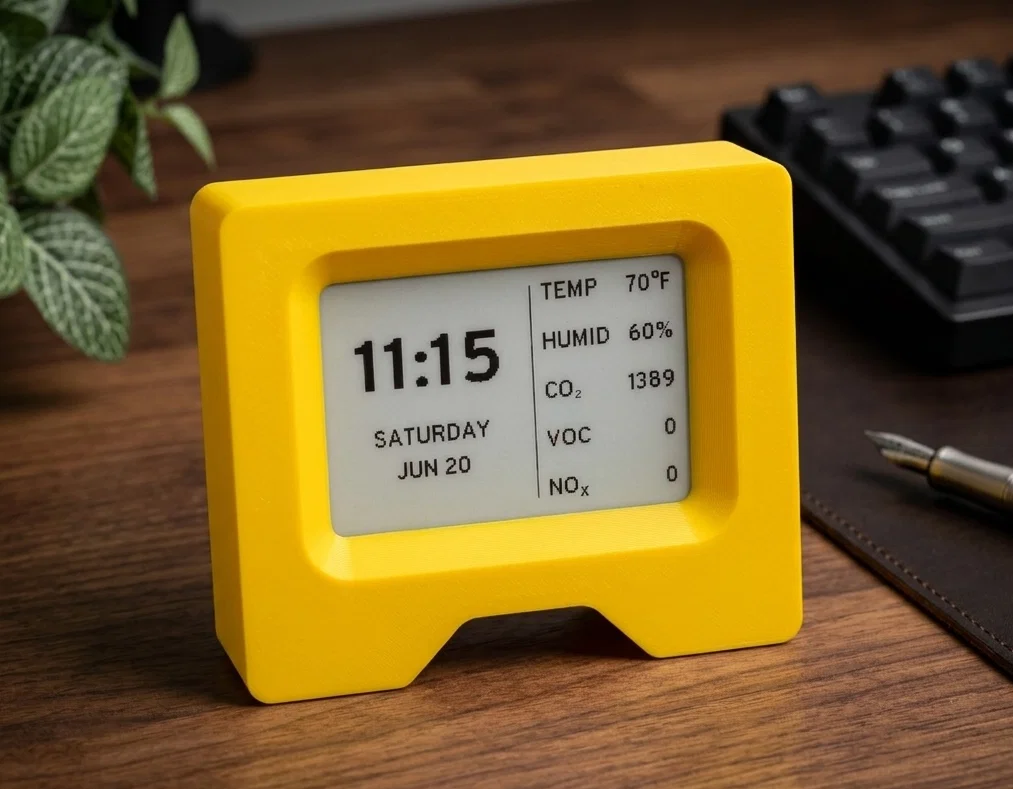

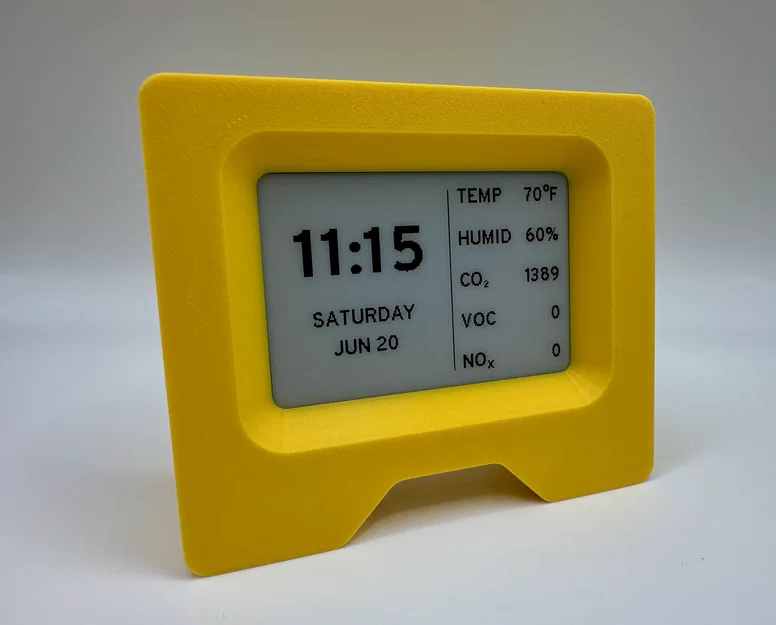

Đây là mẫu vỏ được thiết kế lại cho Bitclock board, một loại đồng hồ để bàn tích hợp ESP32 và màn hình e-ink kiêm máy đo chất lượng không khí. Thiết kế này giúp khắc phục các nhược điểm của phiên bản gốc và tương thích với firmware Bitclock-Redux.
Mô tả

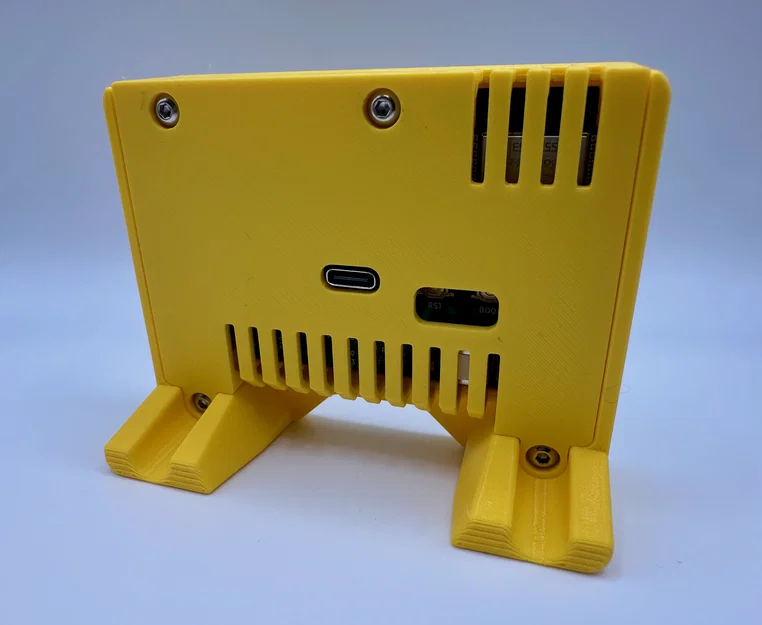

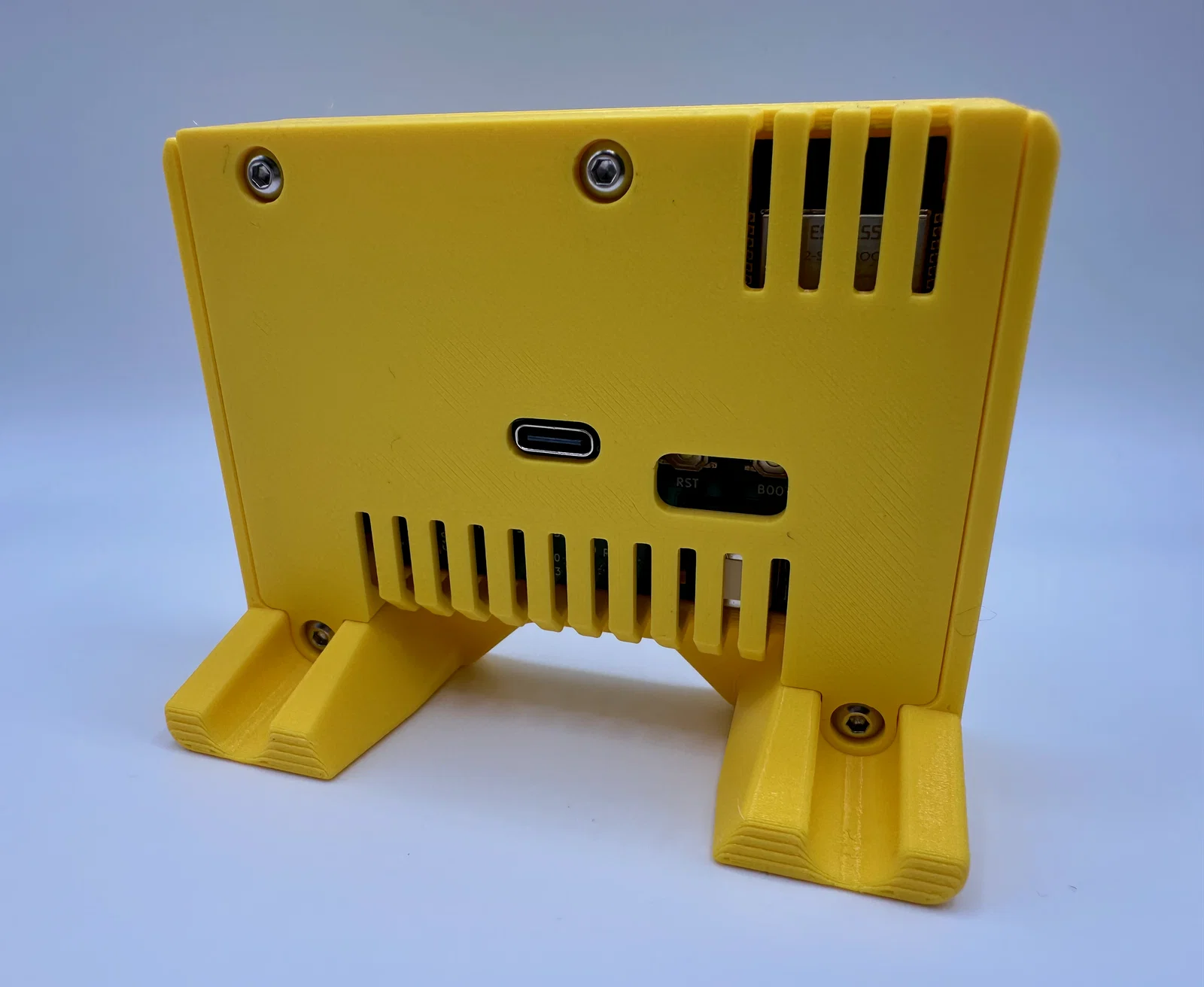

Cái vỏ (enclosure) này dùng cho bộ board và màn hình mà bạn có thể xem tại đây: https://bitclock.io Nó được thiết kế dựa trên các kích thước bên trong tương tự, nhưng đã được làm lại để khắc phục một vài vấn đề mình gặp phải với cái vỏ gốc. Sản phẩm này được ra mắt cùng lúc với firmware tùy chỉnh của mình dành cho phần cứng Bitclock: Bitclock-Redux. Nếu bạn quan tâm, mình đã tự viết phiên bản firmware riêng với các tính năng: hiển thị tất cả các thông số cảm biến ngay trên mặt đồng hồ giao diện web đơn giản để cấu hình tích hợp MQTT và HomeAssistant Các linh kiện bạn cần cho mẫu này: 4 x ốc M3x12 đầu tròn (button head) 4 x ốc cấy (threaded inserts) M3 loại ngắn - bắt buộc phải dùng loại ngắn. Mình đã sử dụng LOẠI NÀY. 4 x miếng dán đế 3M Bumpons (thiết kế cho loại 3M SJ5302) Mình có đính kèm file .step trong trường hợp bạn muốn tự chỉnh sửa thiết kế theo ý mình.
