Khay đựng đồ Sortimo T-Boxx H95 (Parametric)

Mình mới mua vài chiếc hộp Sortimo T-Boxx model 320 để đựng mấy món đồ lặt vặt, nhưng giá mấy cái khay (inset) đi kèm đắt quá. Thế là mình tìm mẫu 3D để tự in bằng nhựa PETG cho tiết kiệm. Mình có tìm thấy mẫu thiết kế rất hay của bạn Heyus và in thử vài cái, nhưng nhận ra là chúng không vừa khít ở mấy góc của T-Boxx cho lắm, dù ngoài ra thì mọi thứ đều ổn.

May mắn là bạn Heyus có chia sẻ file F3D tham số (parametric) nên mình quyết định thiết kế lại toàn bộ từ đầu dựa trên mẫu đó. Bản remix của mình trông giống khay Sortimo zin hơn và cũng dễ in hơn nhờ phần chân đế tách rời.

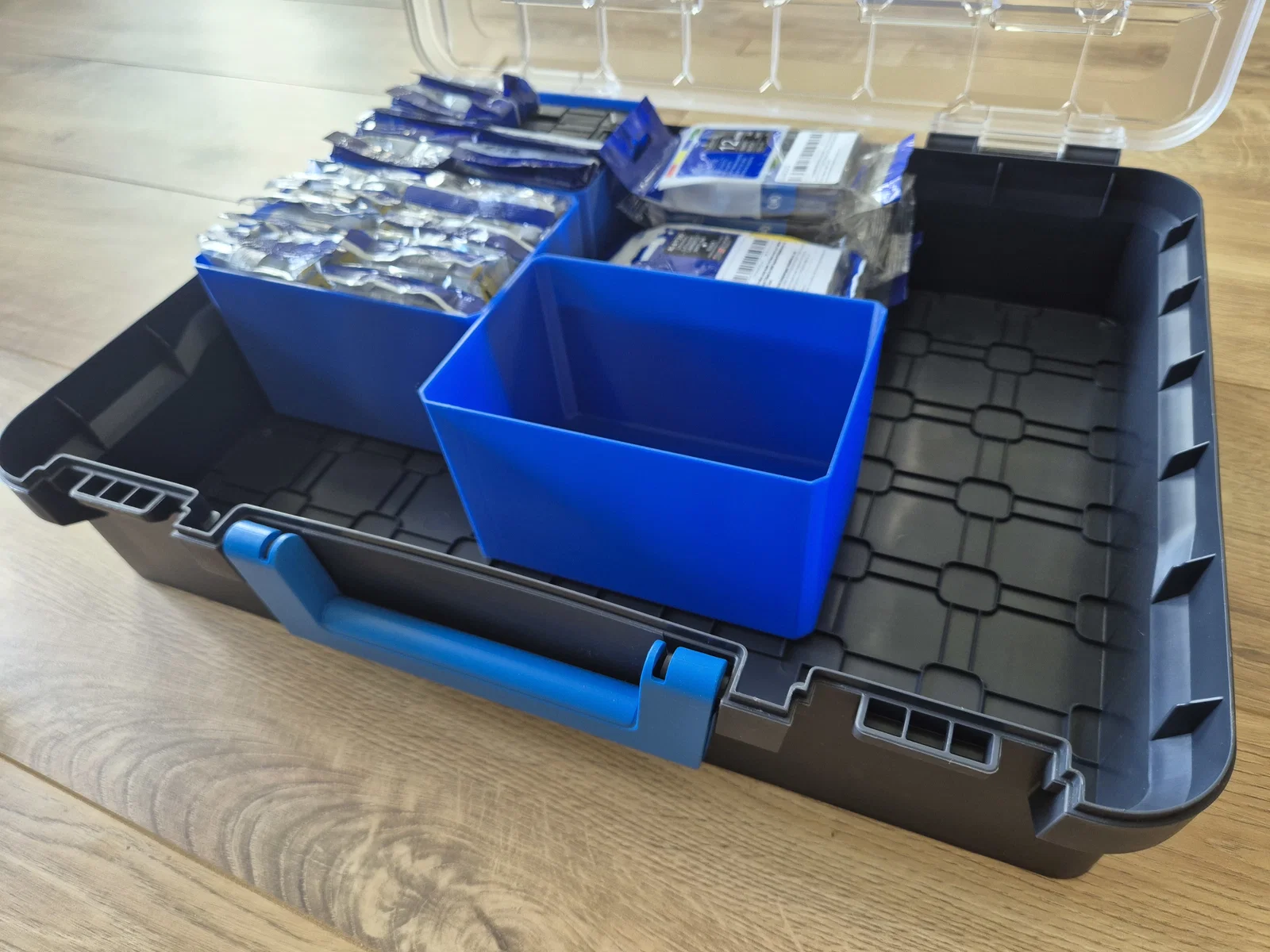

Phiên bản này là loại H95 cao hơn, dựa trên mẫu H63 và được thiết kế chuyên biệt cho hộp Sortimo 330. Nếu anh em cần loại H63 cho hộp Sortimo 320, hãy xem qua mẫu khác của mình nhé.

Mình đã đăng tải đầy đủ các kích thước từ 1x1 đến 4x4. Với file F3D đính kèm, anh em có thể dễ dàng tạo thêm các kích thước khác. Nếu không làm được thì cứ nhắn mình, mình sẽ hỗ trợ.

Danh sách vật liệu:

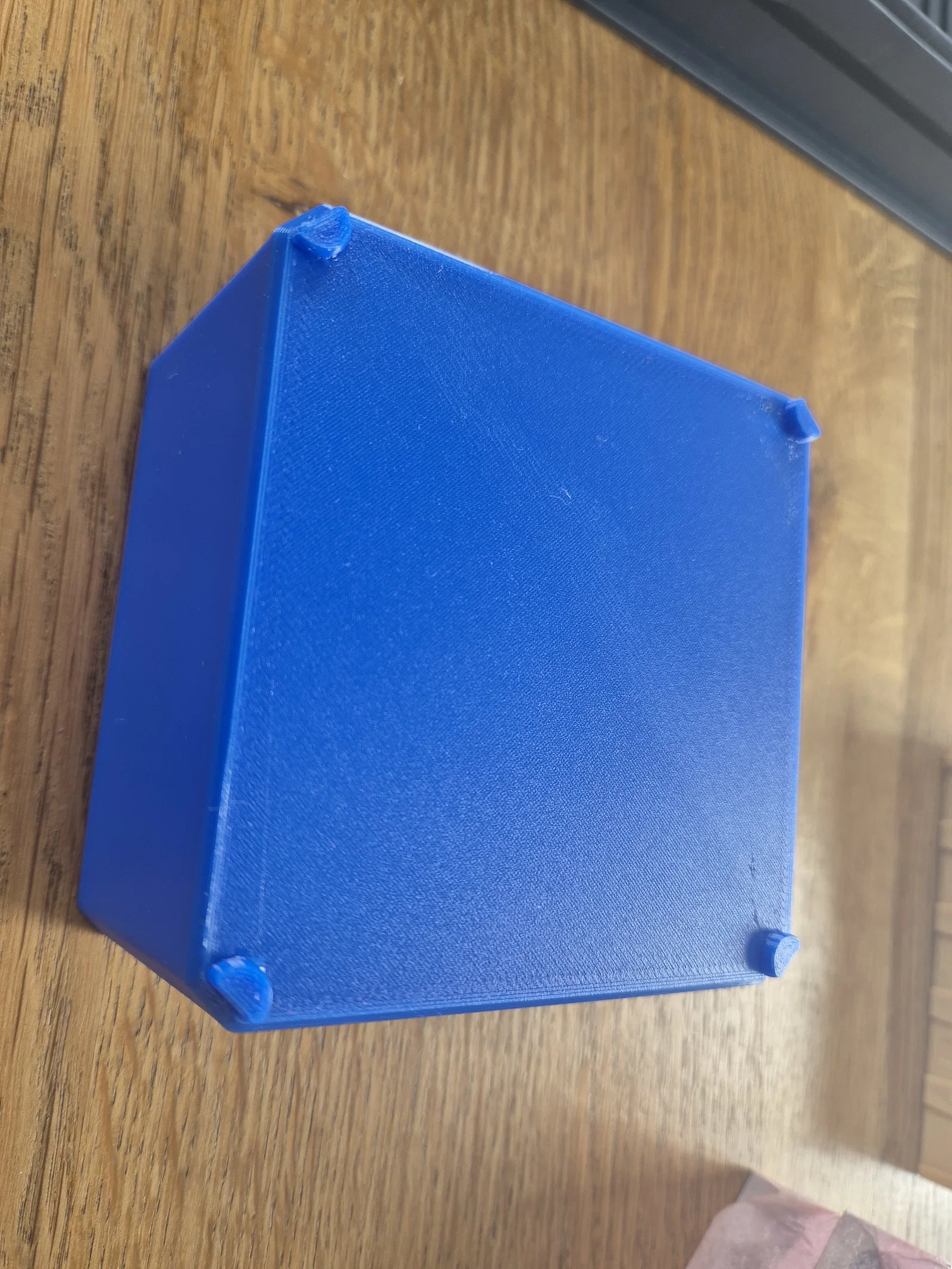

• Nhựa in tùy chọn cho khay và chân đế. Mỗi khay cần in bốn chân.

• Keo dán để cố định chân vào khay.

Mình in bằng loại PETG rẻ nhất có thể mua được (Sunlu), dùng đầu phun 0.5mm với layer height 0.25mm. Các loại nhựa khác, kích thước đầu phun hay chiều cao lớp in khác cũng vẫn dùng ổn thôi. Lợi ích khi dùng đầu phun 0.5mm là chỉ cần 2 lớp tường (walls) nên in rất nhanh. Nếu dùng đầu phun 0.4mm thì thời gian in sẽ mất khoảng gấp 1.5 lần.

Anh em có câu hỏi hay góp ý gì thì cứ cho mình biết nhé. Nhớ đăng ảnh thành phẩm nếu anh em đã in thử nha.

Xin gửi lời cảm ơn và ghi nhận công sức thiết kế mẫu gốc cùng file F3D tham số cho bạn Heyus!
