Khay nhựa in 3D (parametric) cho hộp Sortimo T-Boxx H63

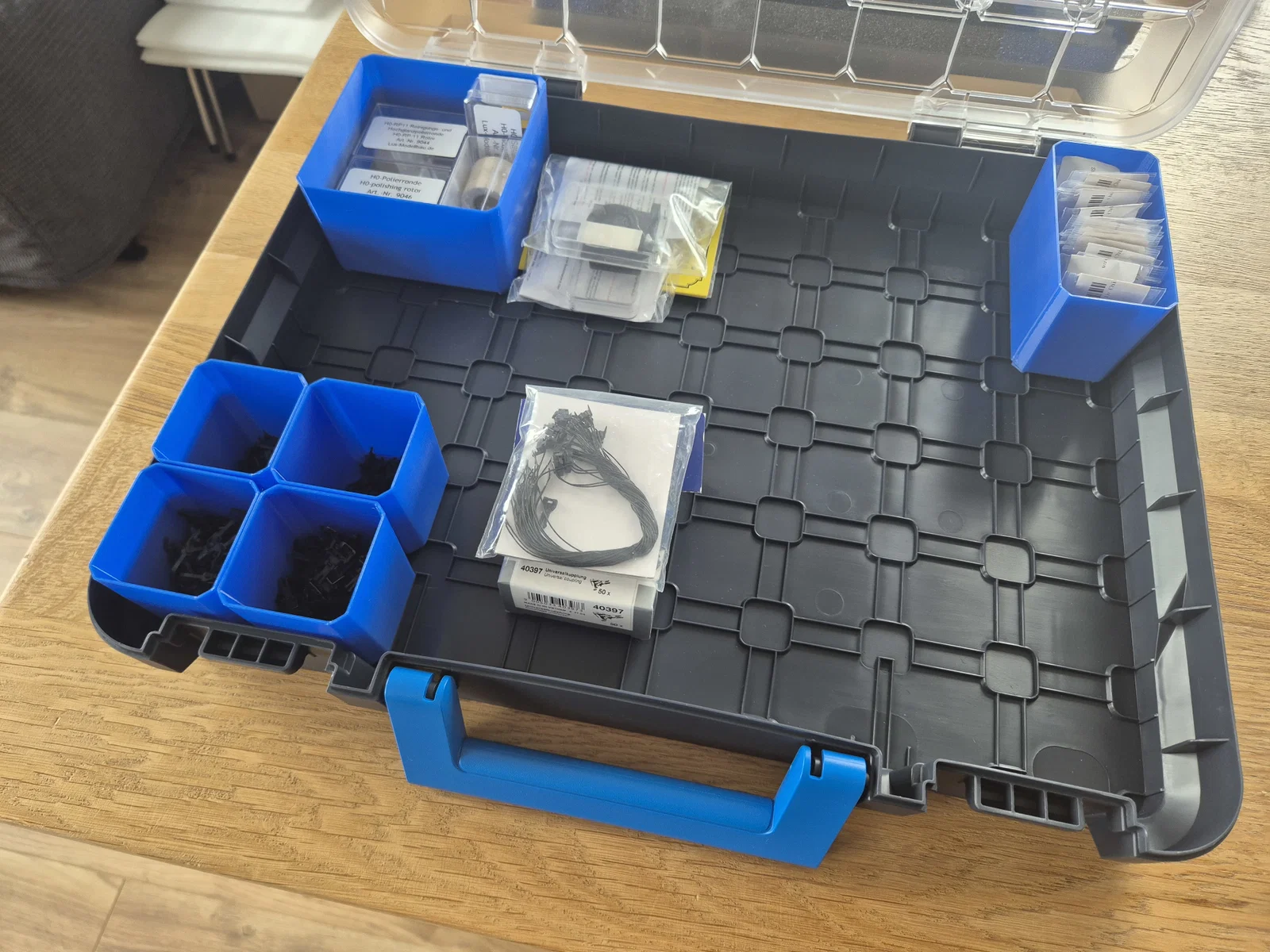

Mình mới mua vài cái hộp phân loại Sortimo T-Boxx 320 để đựng mấy món đồ lặt vặt. Tuy nhiên, giá của các khay nhựa bên trong khá là chát, nên mình đã lên mạng tìm các bản vẽ 3D để tự in bằng nhựa PETG giá rẻ. Mình tìm được mẫu thiết kế rất hay của Heyus và in thử vài cái, nhưng nhận ra là chúng không khớp lắm ở mấy góc của hộp T-Boxx. Ngoài vấn đề đó ra thì mọi thứ đều ổn.

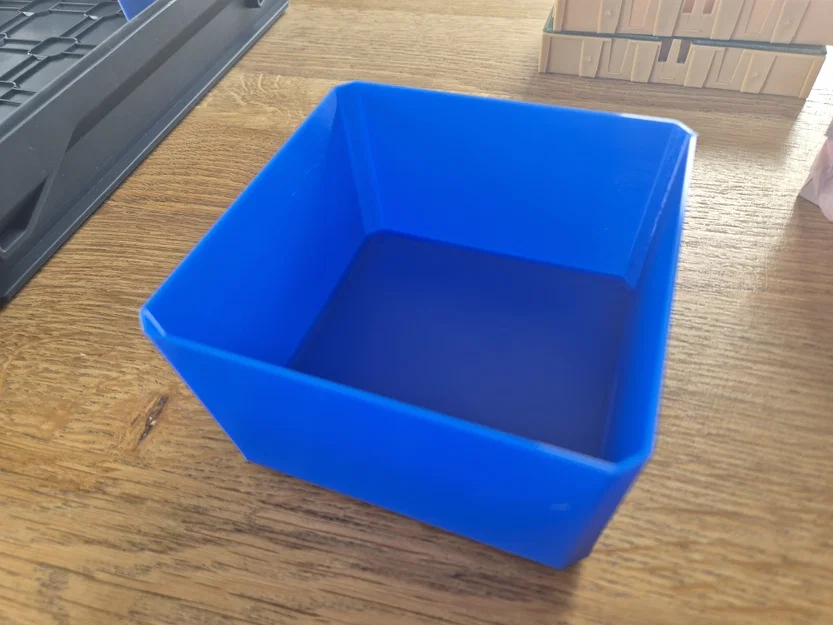

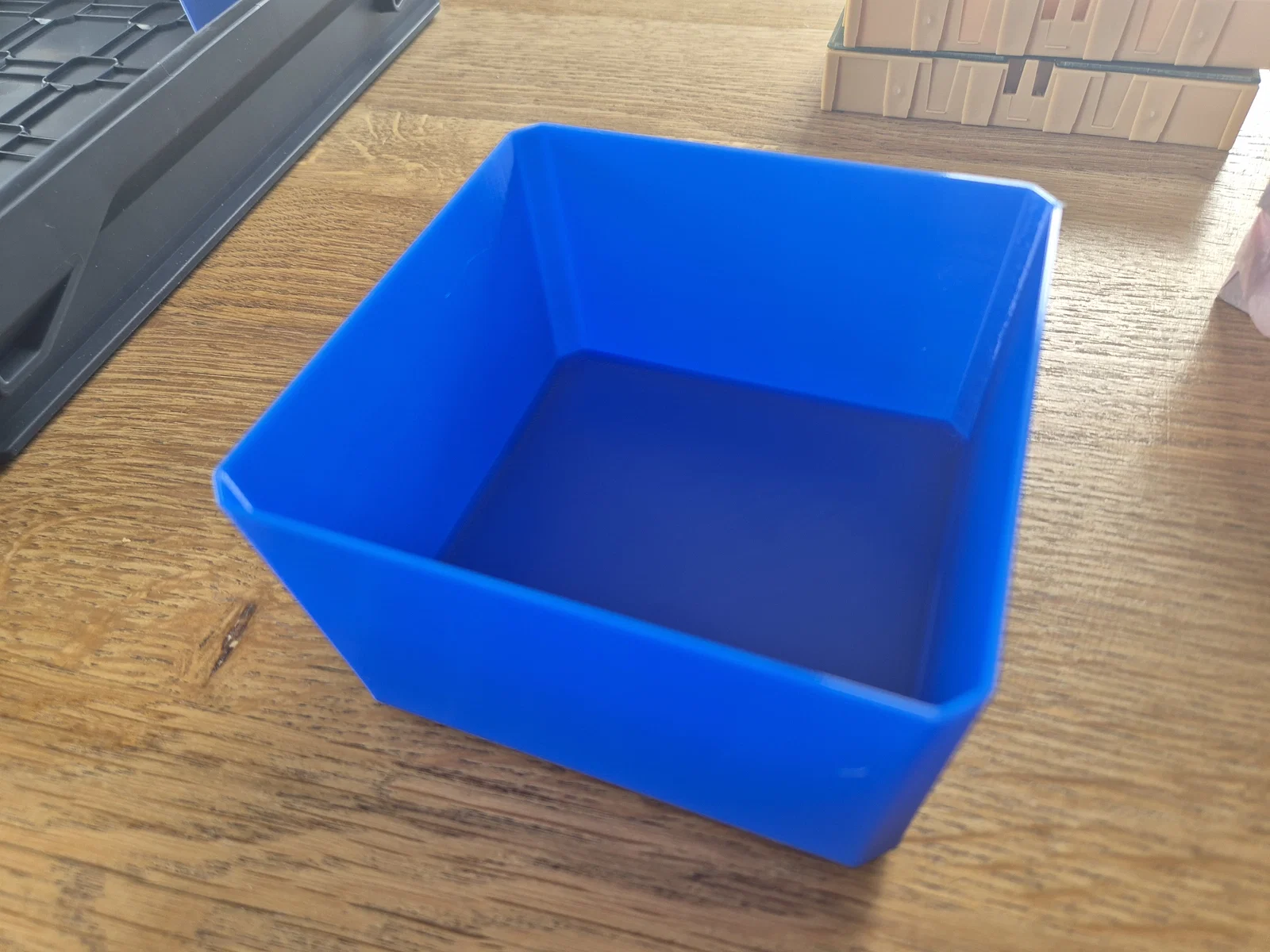

May mắn là Heyus có chia sẻ file F3D tham số nên mình quyết định thiết kế lại. Cuối cùng, mình đã làm mới hoàn toàn dựa trên file gốc của Heyus. Bản remix này của mình nhìn giống khay zin của Sortimo hơn và cũng dễ in hơn nhờ phần chân đế tách rời.

Mình đã tải lên đầy đủ các kích thước từ 1x1 đến 4x4. Với file F3D đi kèm, bạn có thể dễ dàng tùy chỉnh kích thước khác, còn nếu không làm được thì cứ nhắn mình hỗ trợ nhé.

Danh sách vật liệu:

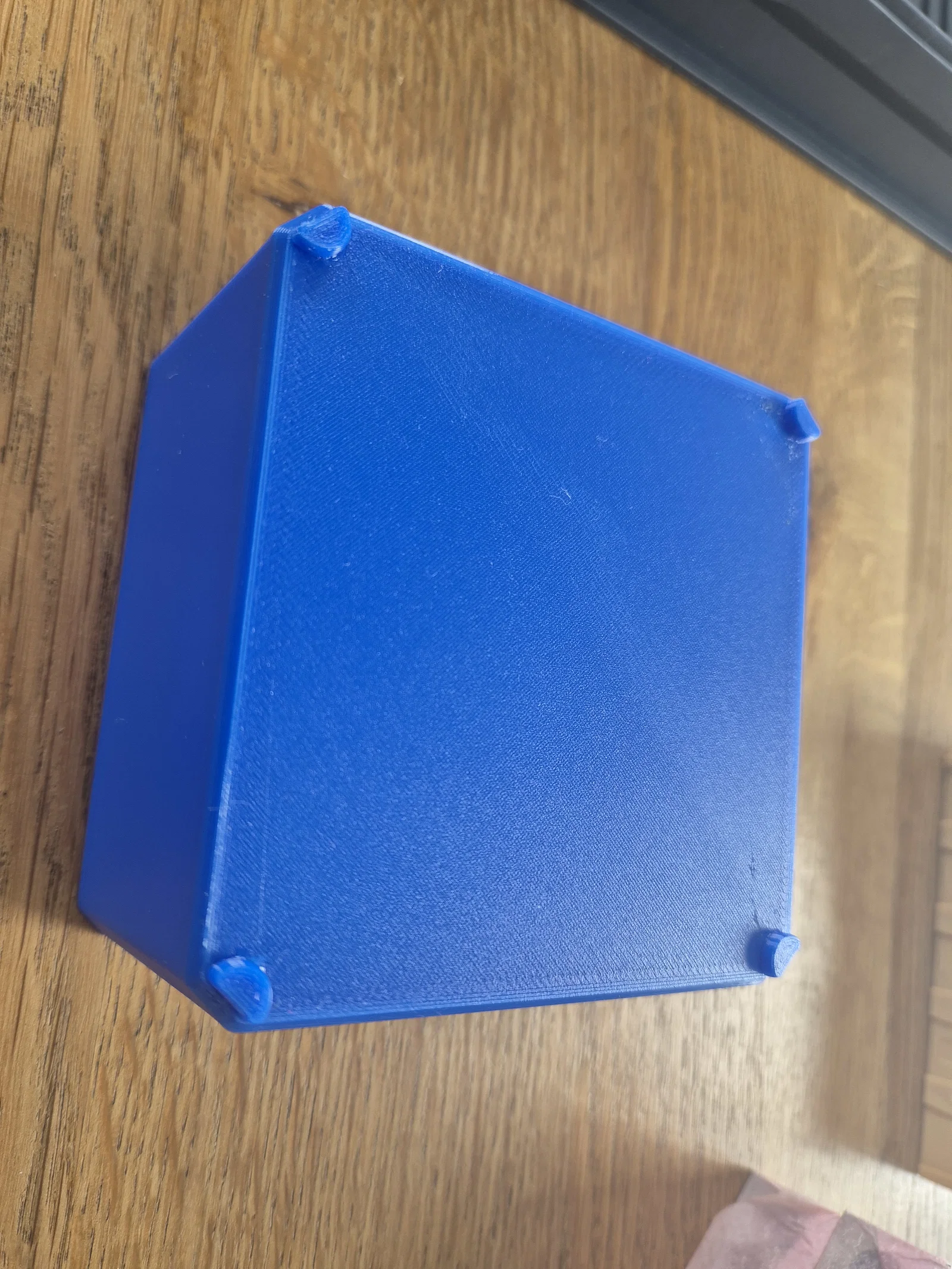

• Nhựa tùy chọn để in khay và chân đế. Bạn cần in 4 chân cho mỗi khay.
• Một ít keo dán để cố định chân vào khay.

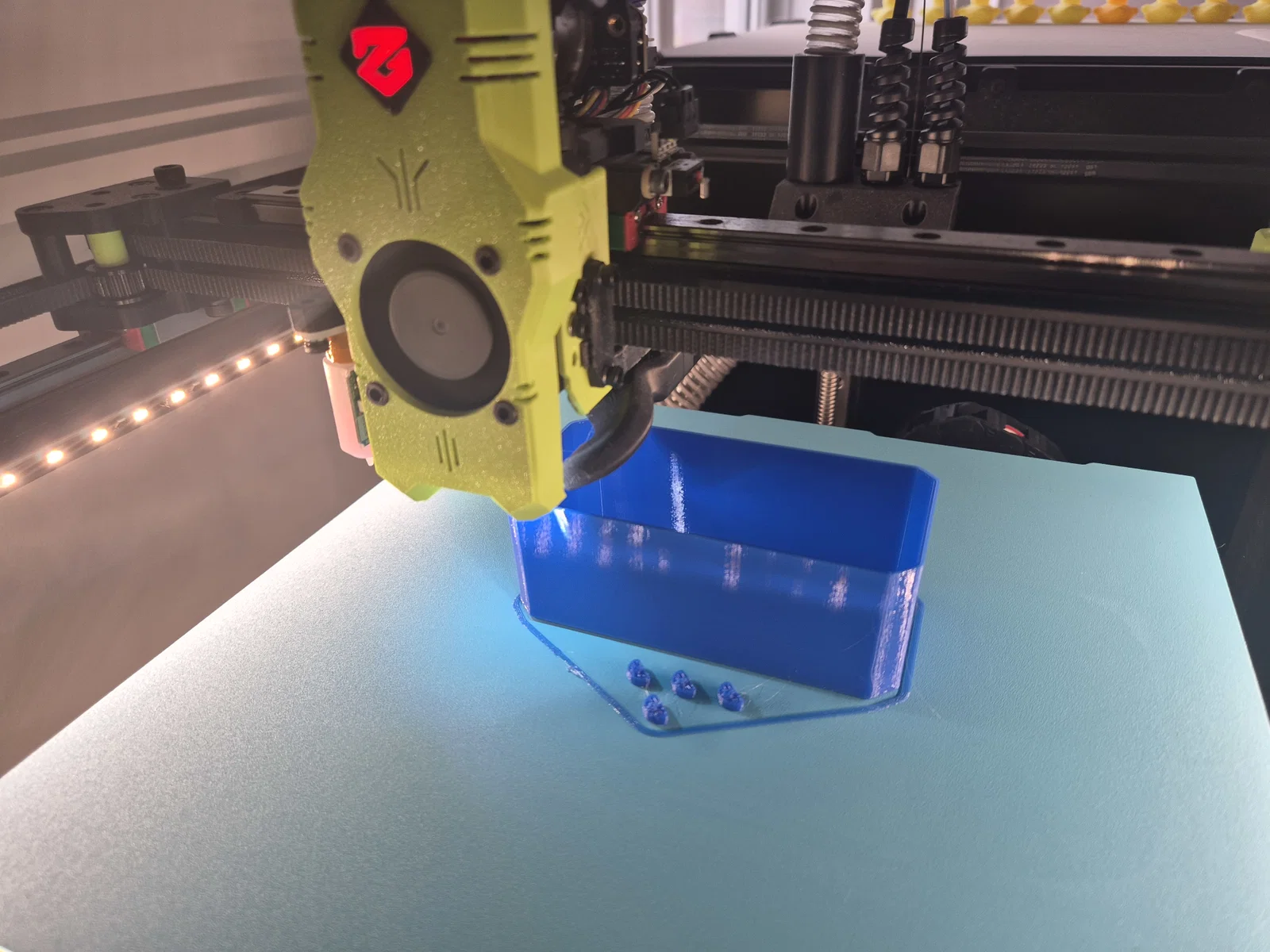

Mình in bằng loại PETG rẻ nhất có thể tìm được (Sunlu), dùng nozzle 0.5mm và layer height 0.25mm. Các loại nhựa khác, kích thước nozzle hay độ cao lớp in khác chắc cũng ổn thôi. Cái lợi của nozzle 0.5mm là máy chỉ cần in 2 đường tường (walls) nên tốc độ rất nhanh. Dùng nozzle 0.4mm sẽ mất khoảng gấp 1,5 lần thời gian.

Nếu có thắc mắc hay góp ý gì thì cho mình biết nha. Nhớ đăng ảnh thành quả sau khi in xong nhé!

Toàn bộ công sức thiết kế khay gốc và tạo file F3D tham số xin dành tặng cho tác giả gốc Heyus!
