Bánh răng Pinion cho xe Radio Flyer Landspeeder
- Lượt tải
- 49
- Lượt thích
- 1
- Lượt coi
- 252
- Bản remix
- 1
- Bình luận
- 0
File 1 293,9 KB
- Landspeeder_Gear_1782444277.stepSTEP · 293,9 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #405236
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
- Thẻ
Mô tả

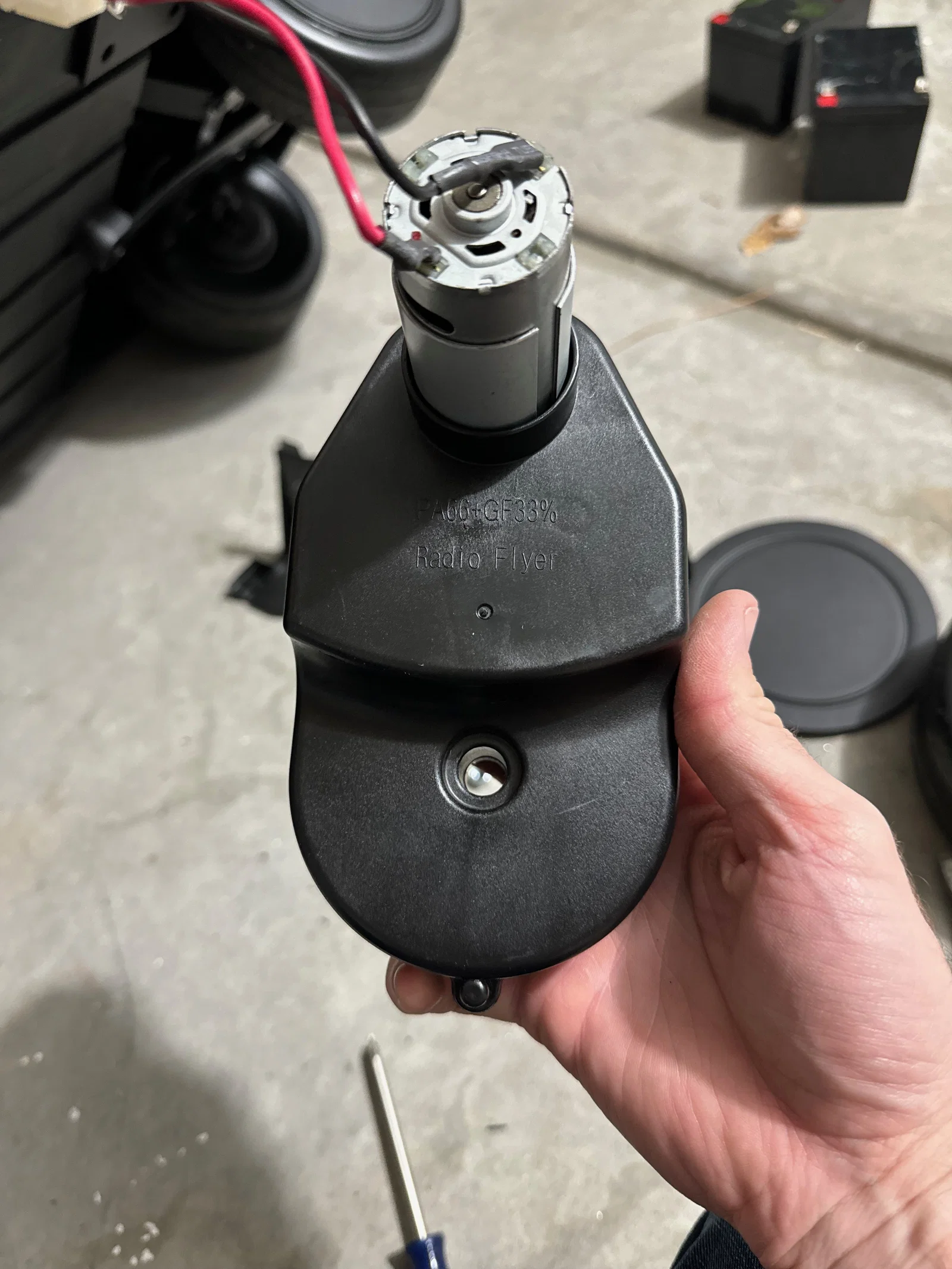

Chiếc xe Radio Flyer Landspeeder của mấy bé nhà mình đã được độ lại để chạy nhanh hơn một chút. Trong chuyến "khởi hành" đầu tiên, bé 4 tuổi nhà mình lái xe tông thẳng vào lề đường, làm mẻ ngay một nửa số răng của bánh răng pinion bên trong cụm motor/hộp số bên phải. Mình đã liên hệ với Radio Flyer và tìm kiếm khắp mọi ngóc ngách trên internet nhưng không thể nào tìm được bánh răng tương thích hay cả cụm motor/hộp số thay thế. Thế là mình đành ngồi xuống, tự học về toán học bánh răng và tự tay thiết kế món đồ này.

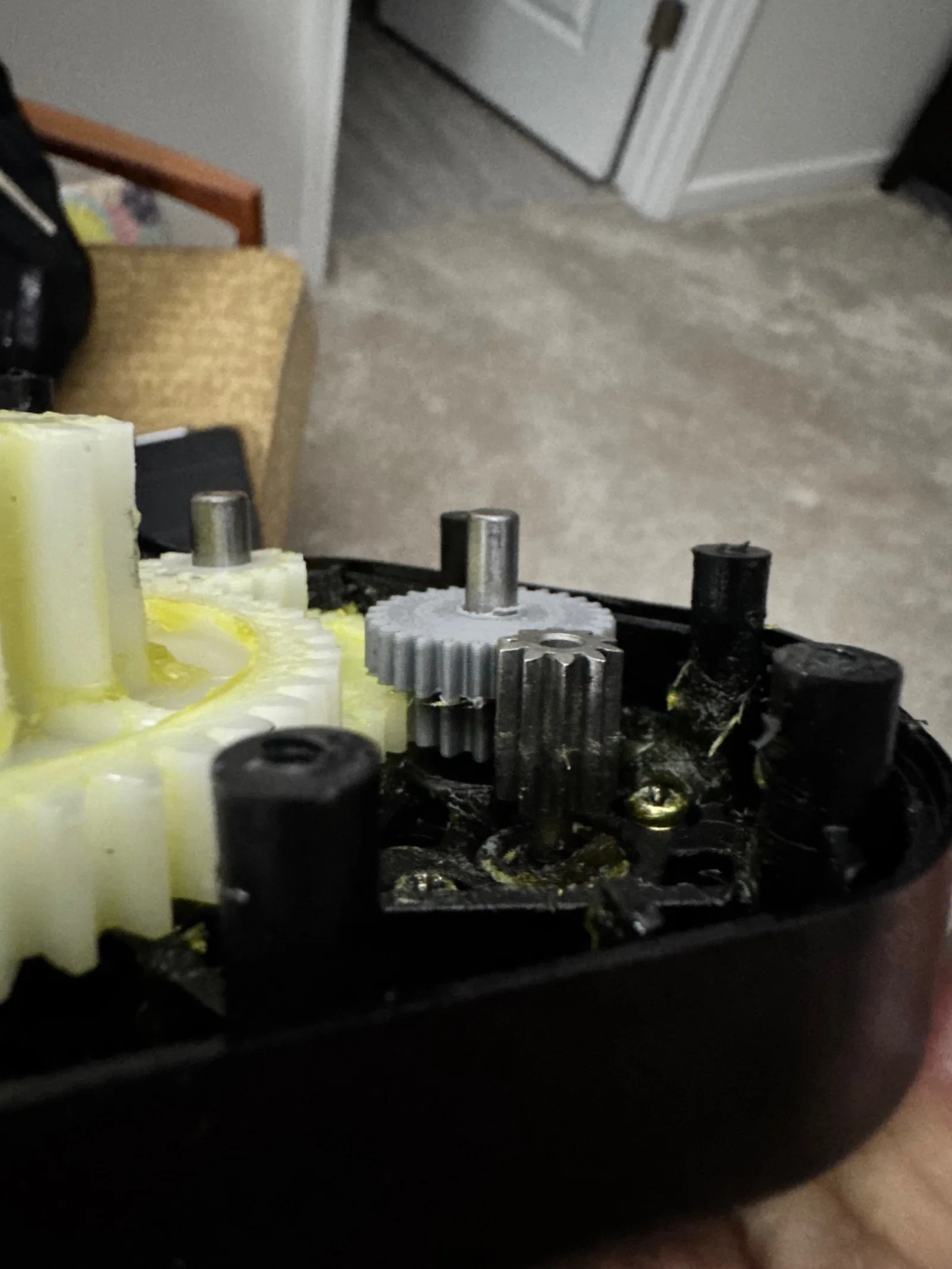

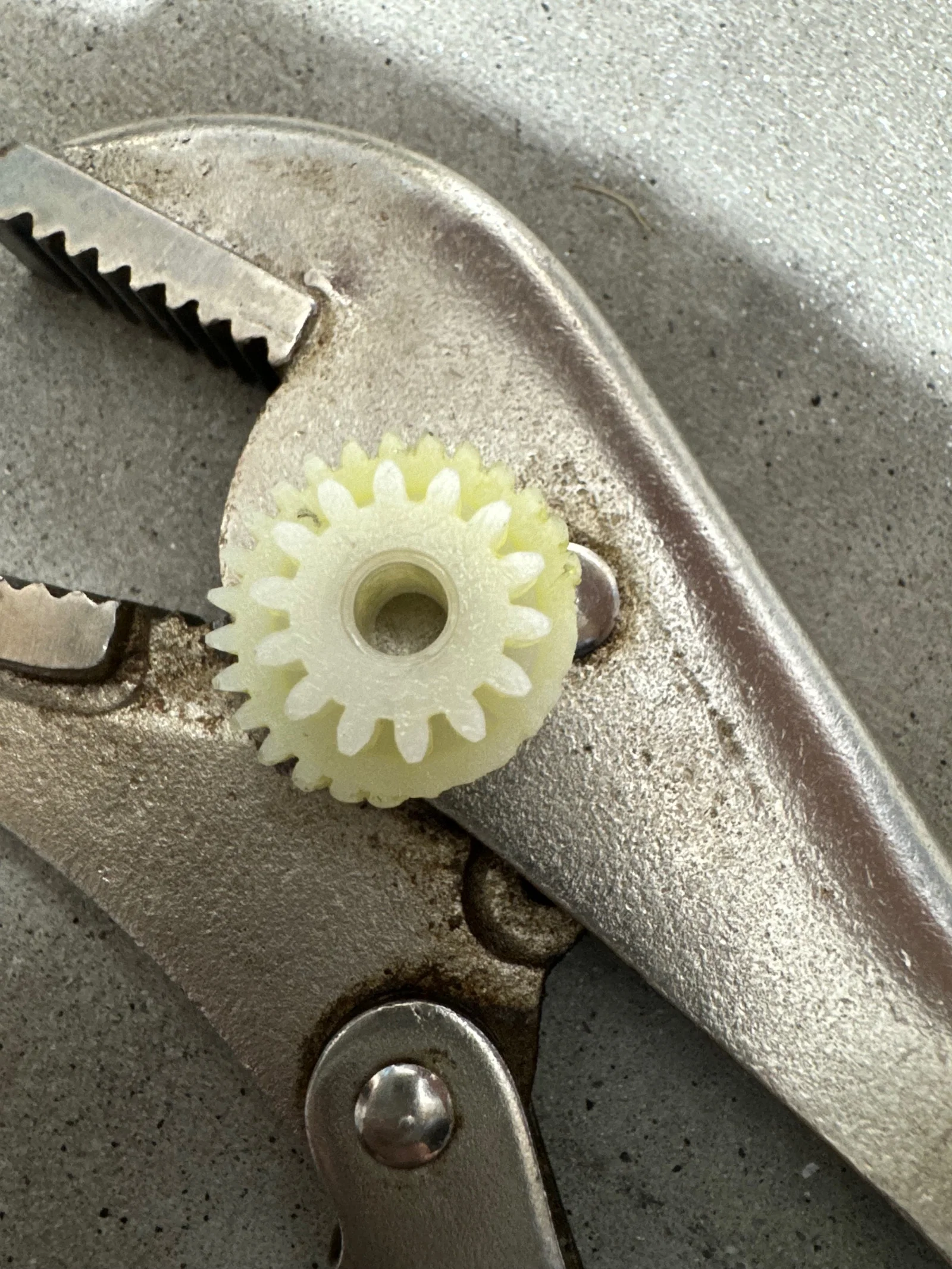

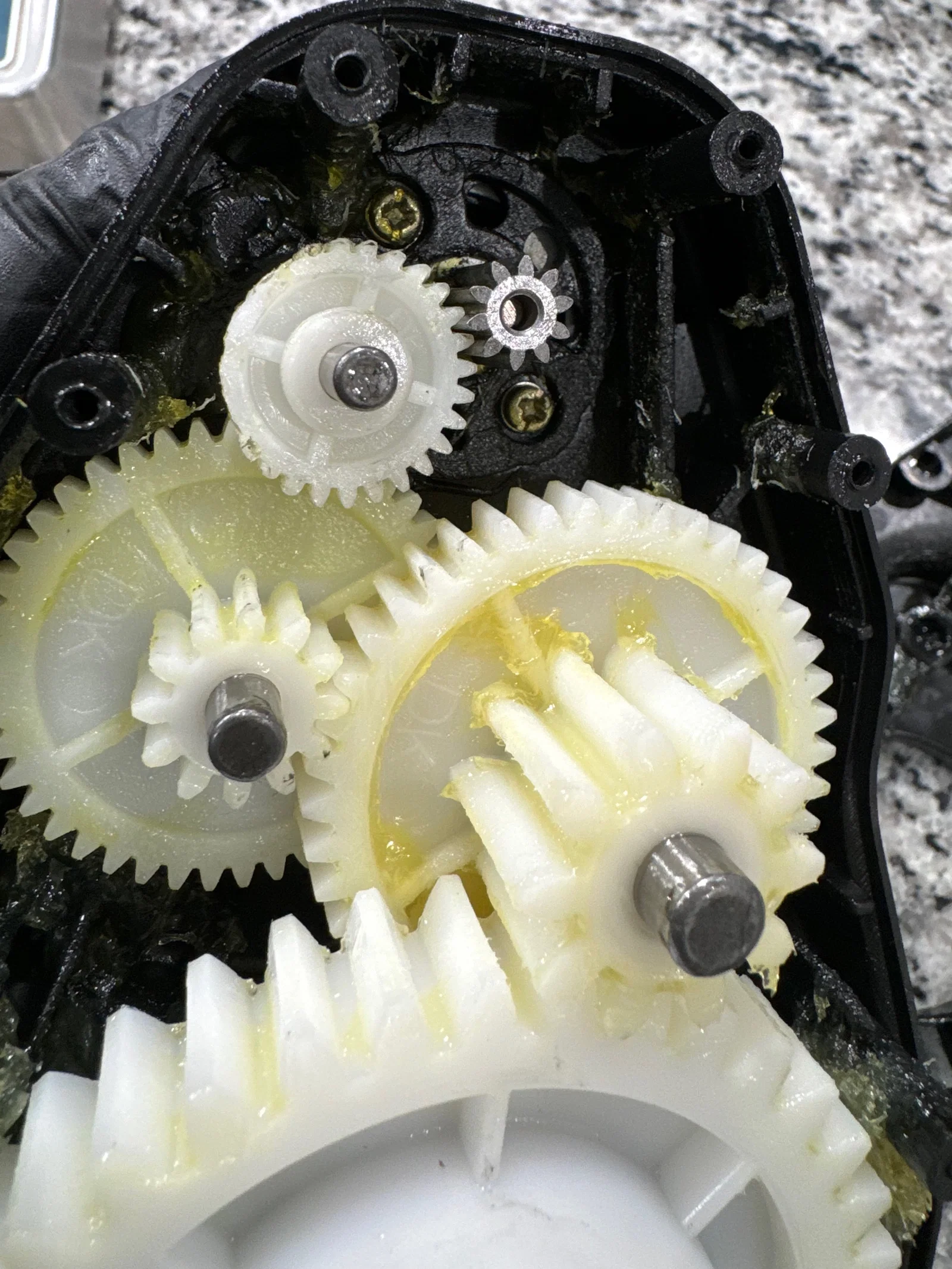

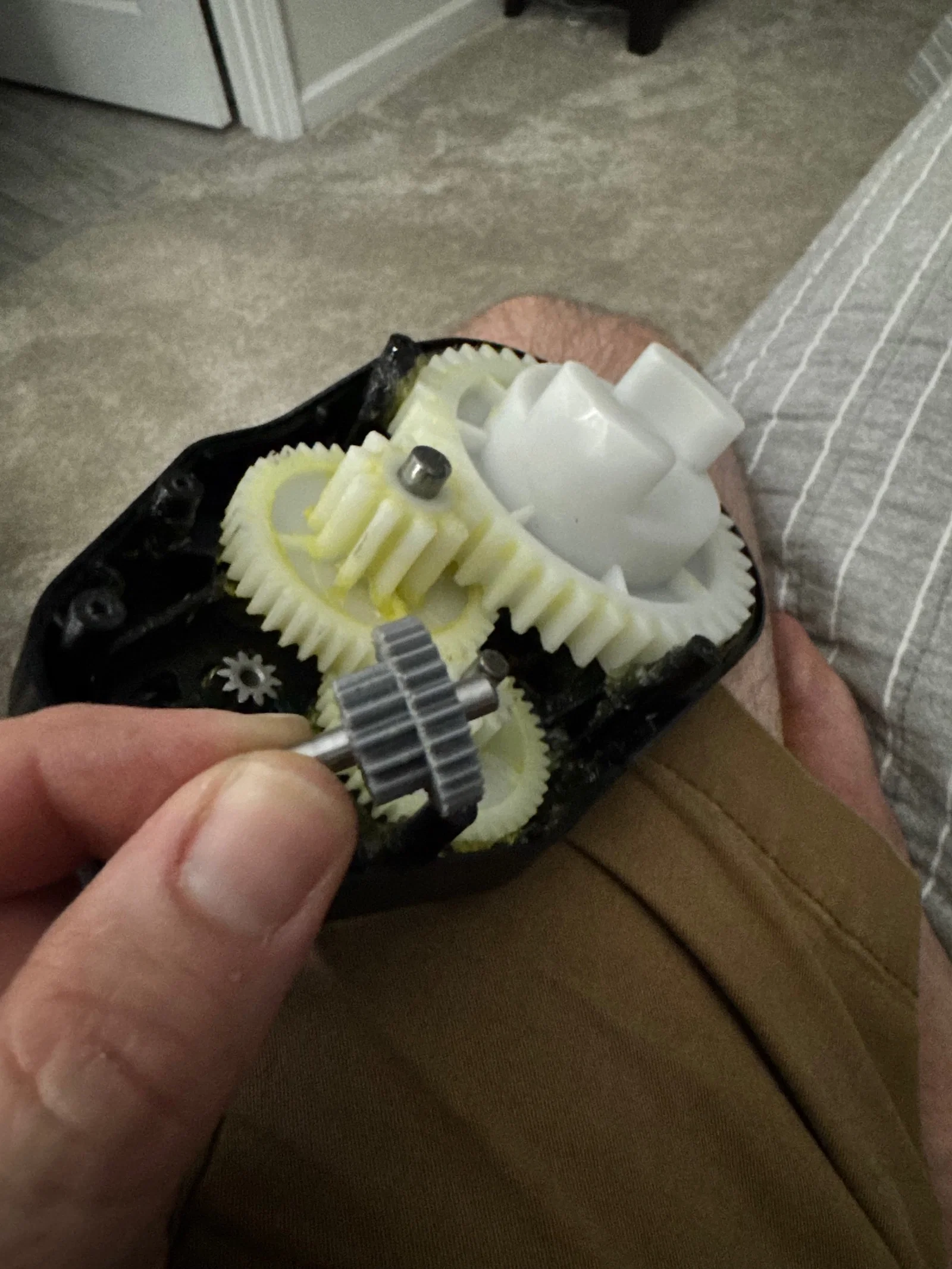

Đây là bánh răng pinion nằm trong cụm hộp số, là bánh răng đầu tiên kết nối trực tiếp với bánh răng trên trục motor. Đây là loại bánh răng đôi (dual gear) và khi đặt lên bàn in, bạn cần đặt ngược so với vị trí thực tế của nó trong hộp số. Mình đã dùng nhựa PLA và nó chịu lực cũng khá tốt, tuy nhiên vì chiếc Landspeeder này đã được độ lại, nên bánh răng chỉ chạy được vài dặm quanh khu nhà là bắt đầu mòn. Mình nghĩ nếu dùng cho xe nguyên bản (stock) thì nhựa PLA sẽ rất bền. Mình đã gửi file STEP sang JLCPCB để in công nghệ MJF bằng nhựa nylon. Giá cũng khá rẻ nên mình đặt in hẳn một đống luôn.

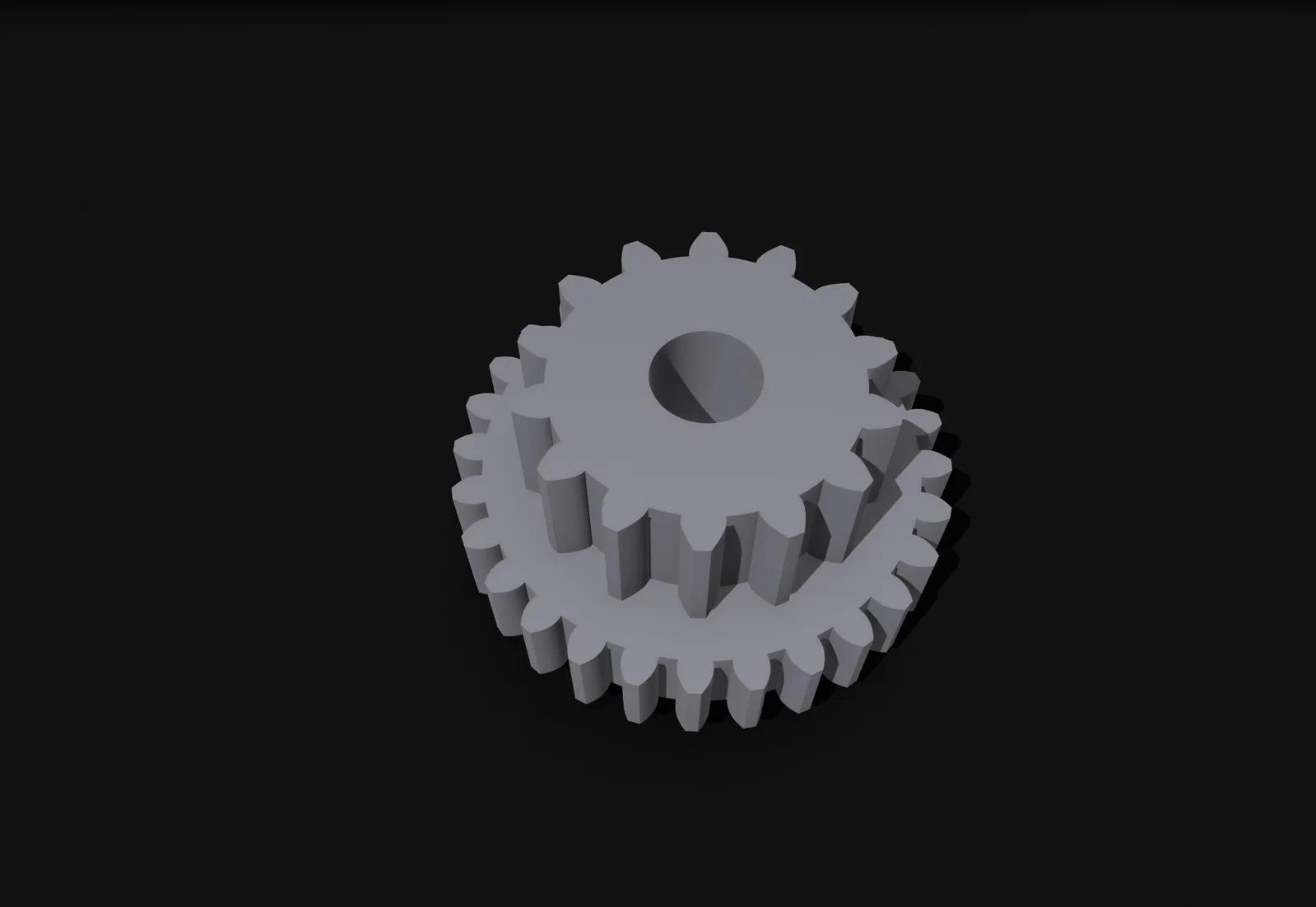

Linh kiện này cực kỳ chuyên dụng nên mình không dám chắc nó có dùng được cho cái gì khác không, nhưng biết đâu được. Thông số kỹ thuật là bánh răng spur đôi 14/28T, trục 5mm và đường kính tổng thể 24mm. Nếu cần thêm chi tiết, cứ nhắn mình nhé. Mình thiết kế bằng Shapr3D trên iPad và sẵn sàng chia sẻ file thiết kế nếu bạn cần, cứ gửi tin nhắn cho mình nhé.
Thông số in
- Định dạng
- step
- Số file mô hình
- 1
- Tổng dung lượng
- 293,9 KB
- File lớn nhất
- 293,9 KB
