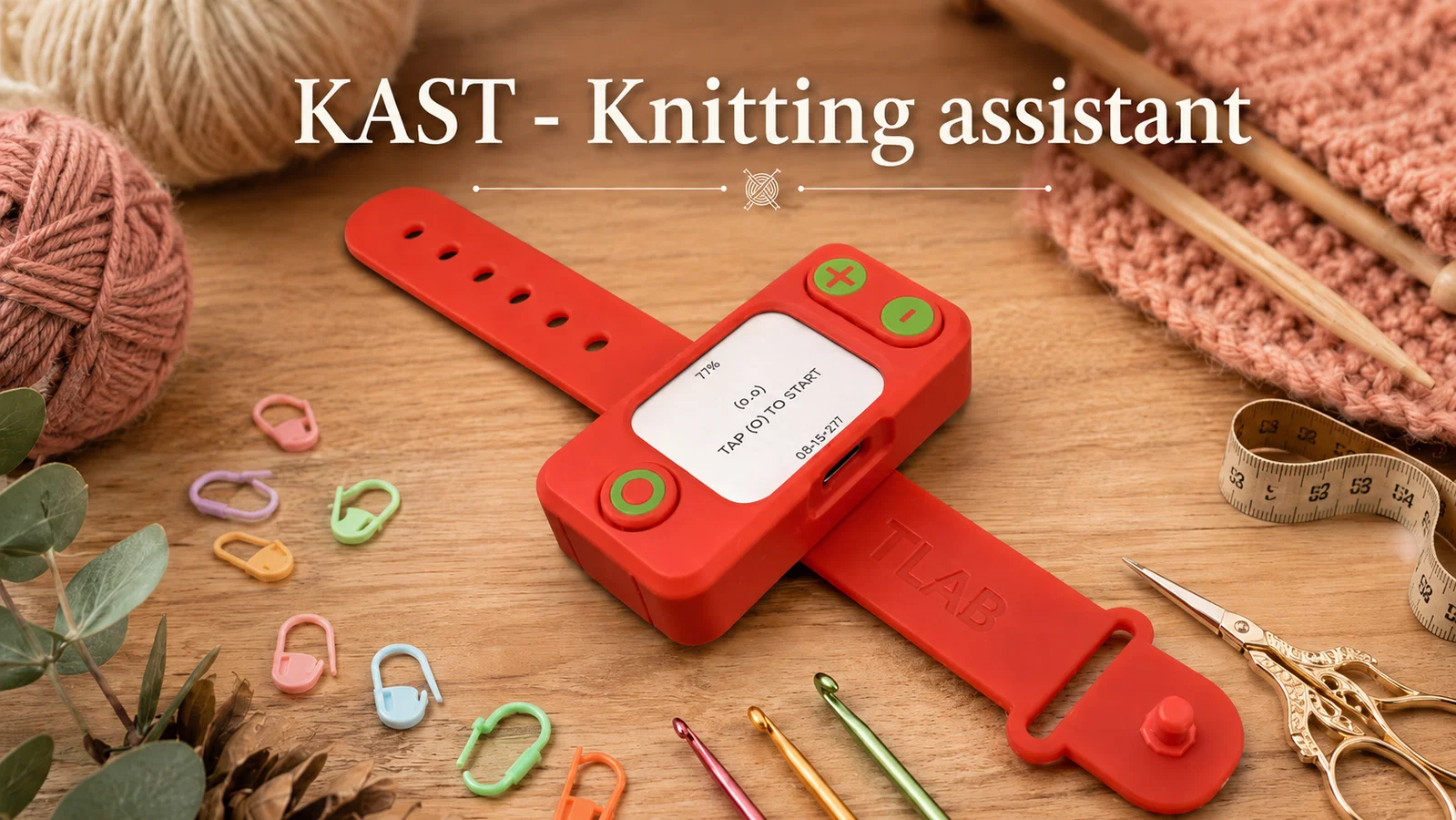

KAST - Thiết bị đếm hàng đan (Knitting Assistant)

Tóm tắt KAST là một bộ vỏ 3D có thể in được cho thiết bị đếm dòng đan DIY, sử dụng board mạch Waveshare ESP32-S3-LCD-1.69. Thiết bị được thiết kế để hỗ trợ người đan len đếm số hàng, hiển thị số hàng hiện tại và phần trăm pin trên màn hình tích hợp. Máy sử dụng ba nút bấm rời để tăng hàng, giảm hàng và các thao tác reset/chức năng phụ.

Thông tin firmware, danh sách linh kiện (BOM), sơ đồ đấu dây và hướng dẫn lắp ráp đầy đủ có sẵn tại GitHub: https://github.com/Nikolay-Tyulkin/KAST

Mô tả KAST là thiết bị cầm tay nhỏ gọn dùng để đếm hàng khi đan, được thiết kế xoay quanh board phát triển Waveshare ESP32-S3-LCD-1.69.

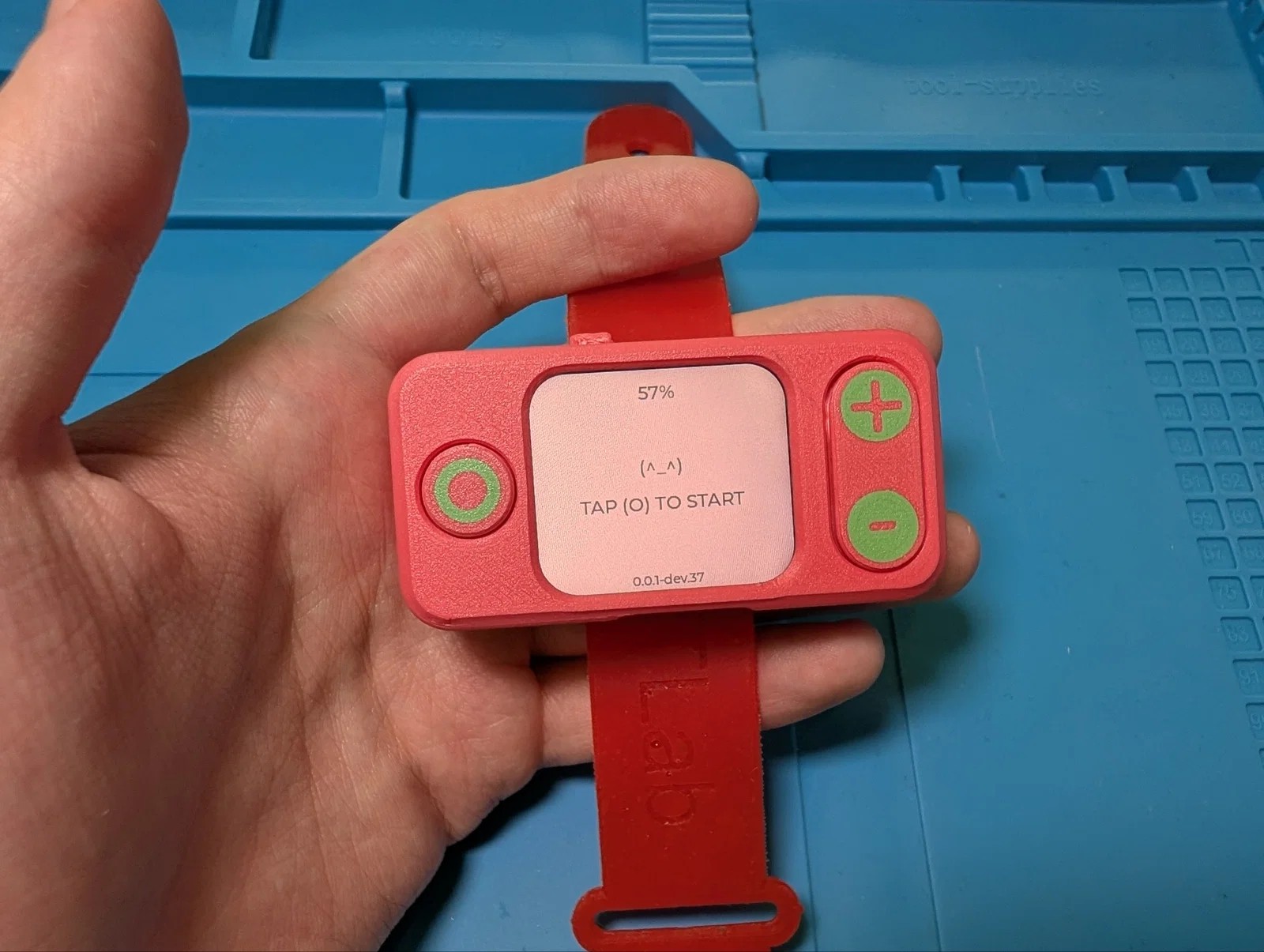

Phần vỏ được làm cho một thiết bị chạy pin nhỏ với màn hình hiển thị và ba nút bấm vật lý. Màn hình chính hiển thị các chữ số lớn để dễ nhìn khi đang đan, cùng với phần trăm pin và thông tin phiên bản firmware.

Dự án này dành cho các bạn đan len muốn có một thiết bị đếm hàng vật lý chuyên dụng thay vì phải dùng ứng dụng điện thoại, sổ tay hay máy đếm cơ học. Các nút bấm rất đơn giản và trực tiếp: một nút để tăng hàng, một nút giảm hàng và nút còn lại dùng để xác nhận reset hoặc các tính năng phụ tùy theo cách bấm.

Firmware được viết cho ESP-IDF và lưu trữ dữ liệu phiên/lịch sử trong NVS. Nó hỗ trợ đếm hàng, tạm dừng, kết thúc, xác nhận reset, thống kê, hiển thị phần trăm pin và phiên bản firmware.

Tính năng

• Vỏ in 3D cho thiết bị hỗ trợ đan
• Thiết kế cho Waveshare ESP32-S3-LCD-1.69
• Màn hình hiển thị số hàng lớn
• Hiển thị phần trăm pin và phiên bản firmware
• Bố cục ba nút bấm điều khiển
• Nút + để tăng hàng, nút - để giảm hàng
• Nút Universal để reset / chức năng phụ
• Thiết kế di động chạy bằng pin
• Dự án firmware ESP-IDF
• Cổng USB để nạp firmware và sạc
• Kích thước cầm tay nhỏ gọn

Ứng dụng

• Đếm hàng đan, đếm hàng móc (crochet)
• Theo dõi tiến độ các dự án thủ công
• Thay thế cho các ứng dụng đếm trên điện thoại
• Dự án DIY ESP32-S3 dành cho người thích tự chế (maker)

Thông số in

• Chất liệu: PLA / PETG
• Độ cao lớp in: 0.16-0.24 mm
• Infill: 10-25%
• Tường: 2-3 lớp
• Hỗ trợ (Supports): tùy vào hướng in và phiên bản vỏ

Linh kiện cần thiết

• Board Waveshare ESP32-S3-LCD-1.69
• 3 nút nhấn rời 12x12 mm
• Pin phù hợp với board/phiên bản vỏ
• Dây điện cho nút bấm và pin

Đấu nối nút bấm

• Nút +: GPIO2
• Nút -: GPIO16
• Nút Universal: GPIO17
• Mức kích hoạt: low / 0 (nối giữa GPIO và GND)

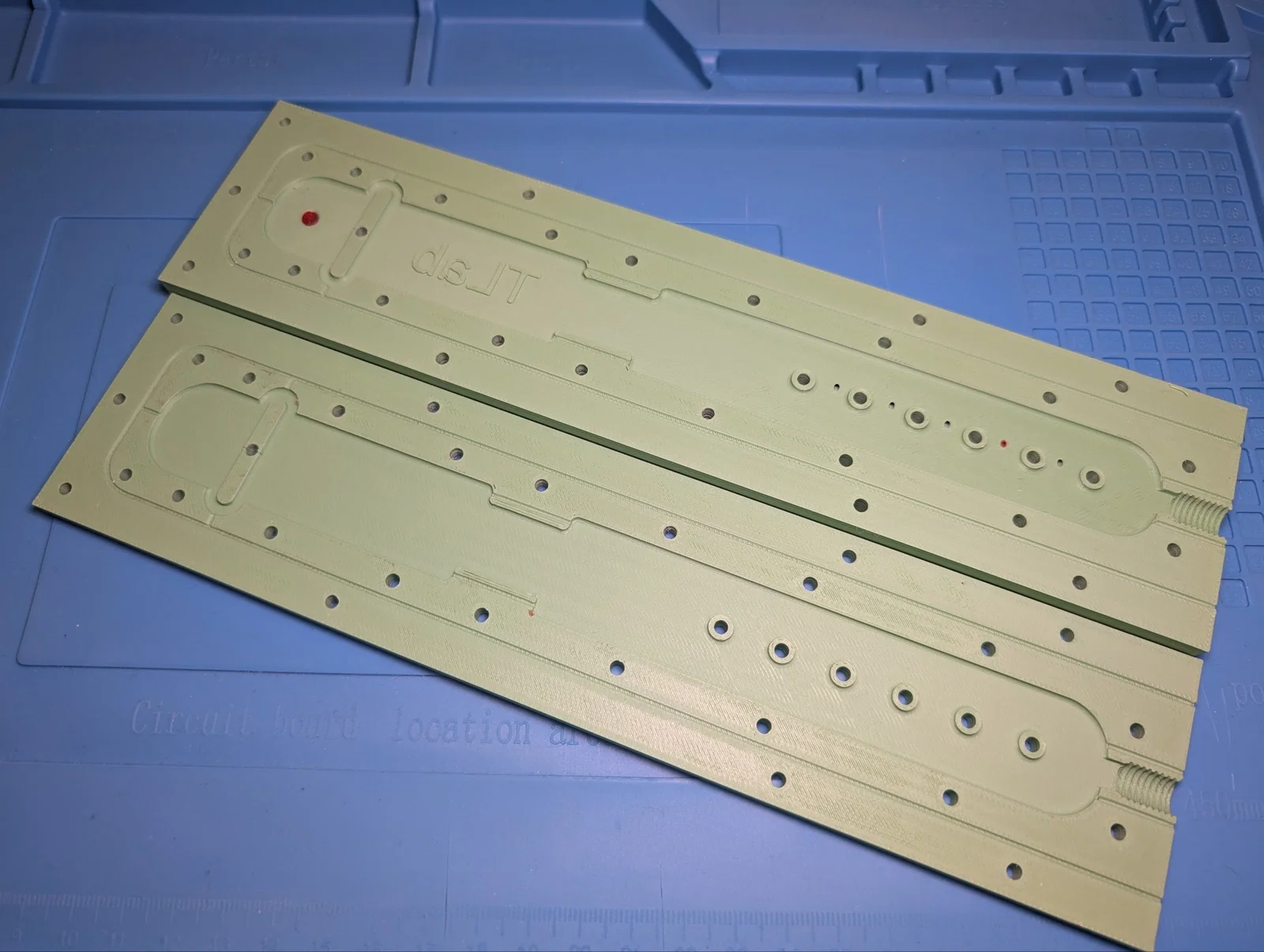

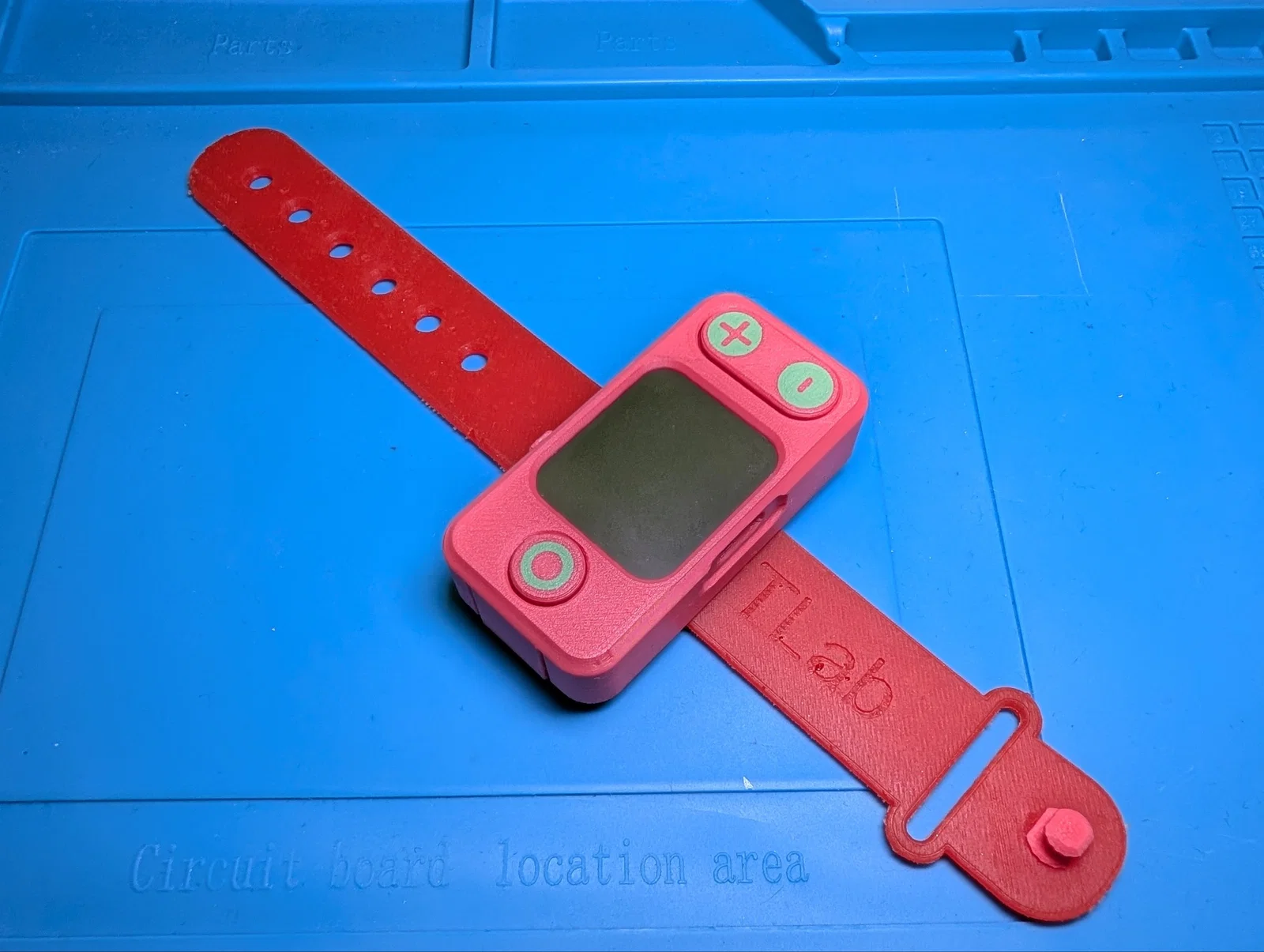

Ghi chú lắp ráp In các bộ phận vỏ và ướm thử board Waveshare trước khi lắp cố định. Phần dây đeo được thiết kế để đúc bằng silicone. Dự án bao gồm file in khuôn để đúc dây đeo. Nên dùng silicone mềm độ cứng Shore A 40 để đeo thoải mái mà vẫn giữ được phom dáng. Đảm bảo cổng USB vẫn có thể cắm sạc và nạp code dễ dàng sau khi lắp ráp xong.

Lưu ý quan trọng Đây là dự án DIY thiết bị điện tử, yêu cầu kỹ năng lắp ráp, đấu dây và nạp firmware. Hãy kiểm tra kỹ sơ đồ dây trước khi cấp nguồn.
