Giá treo và lưu trữ đĩa Disc Golf
Giải pháp lưu trữ đĩa disc golf thông minh với giá treo có thể điều chỉnh độ dài. Phù hợp cho thanh gỗ tròn 15mm hoặc 10mm (có adapter). Thiết kế tối ưu cho máy in Core One, khuyến khích in bằng nhựa PETG hoặc PLA với độ bền cao.
Mô tả

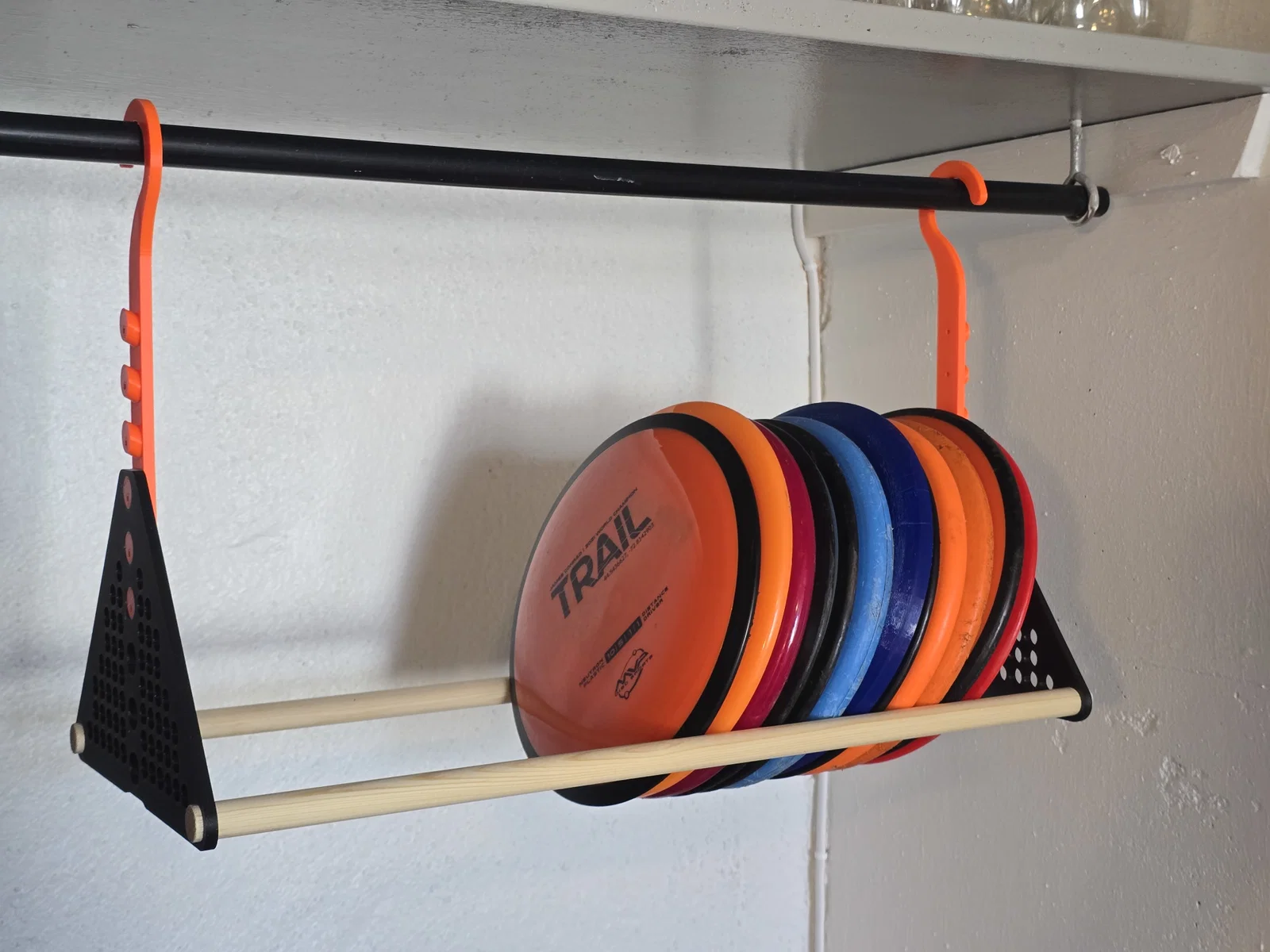

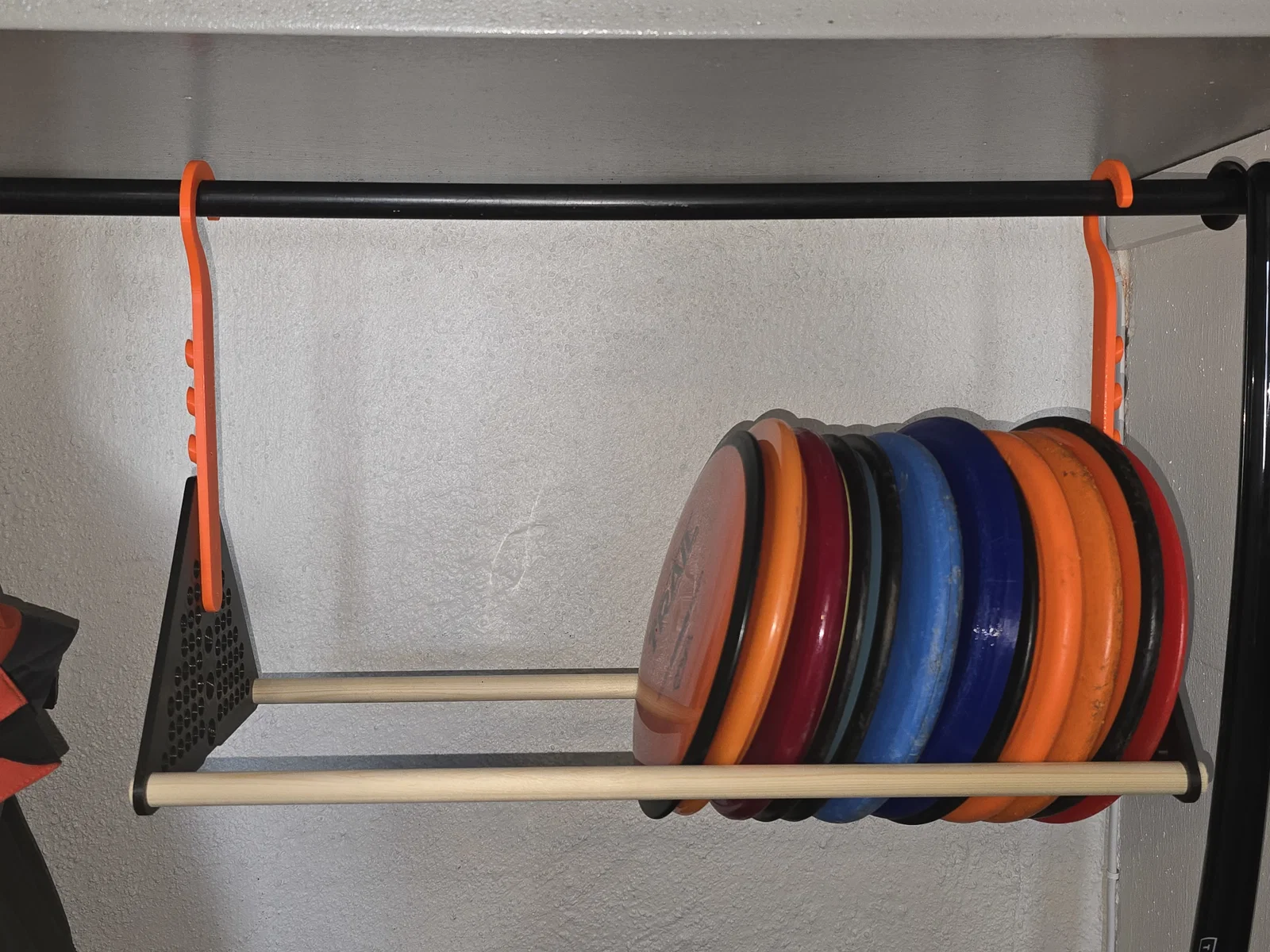

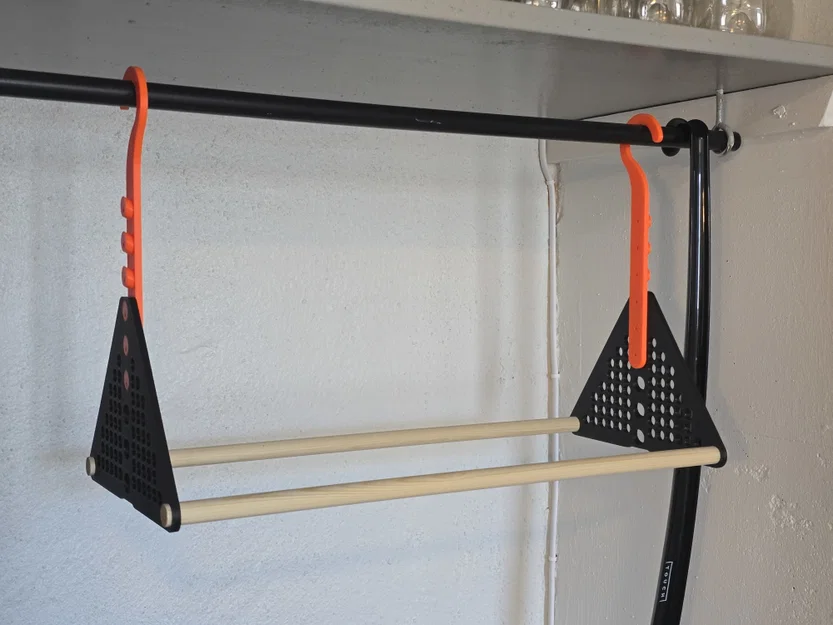

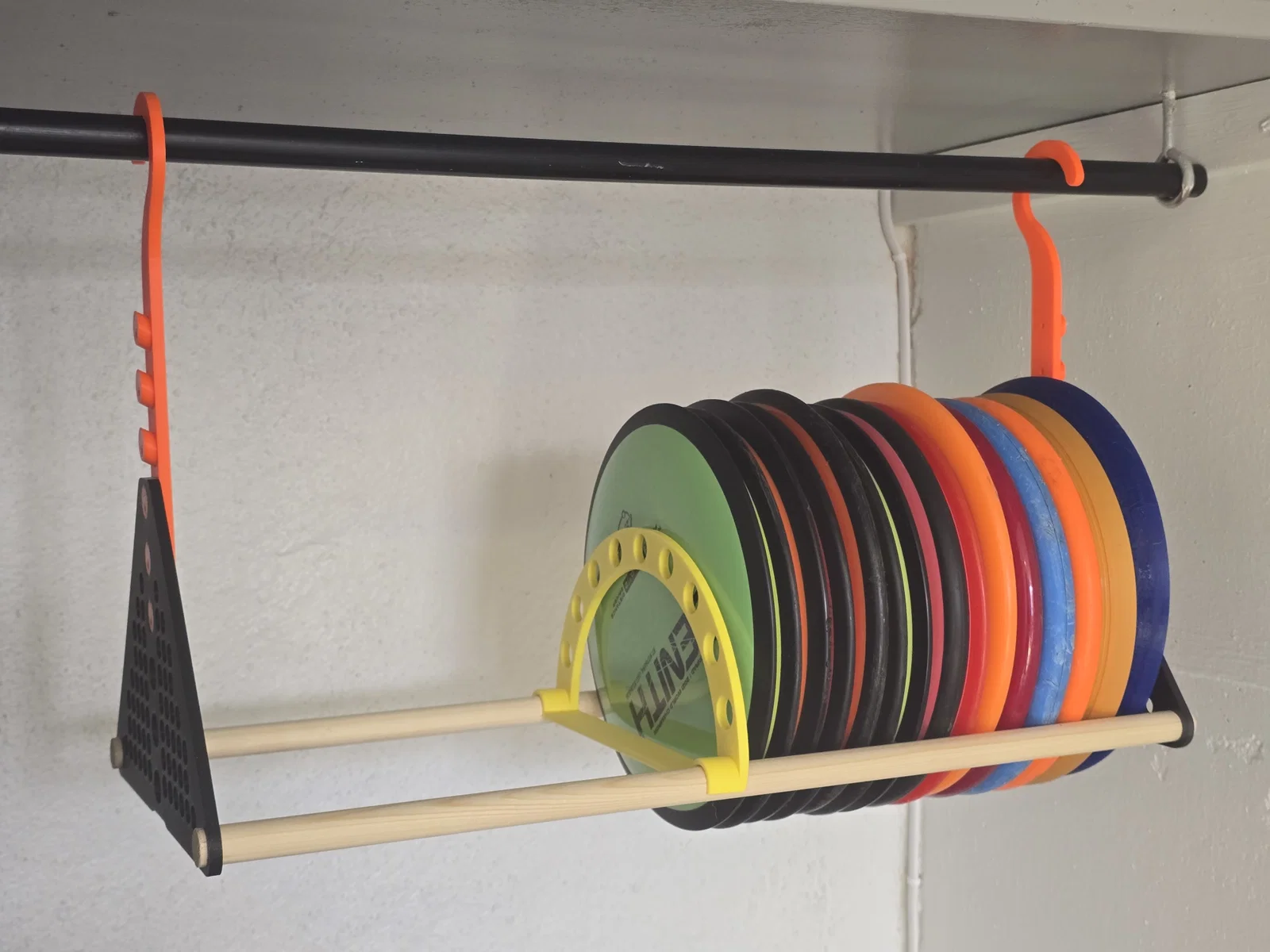

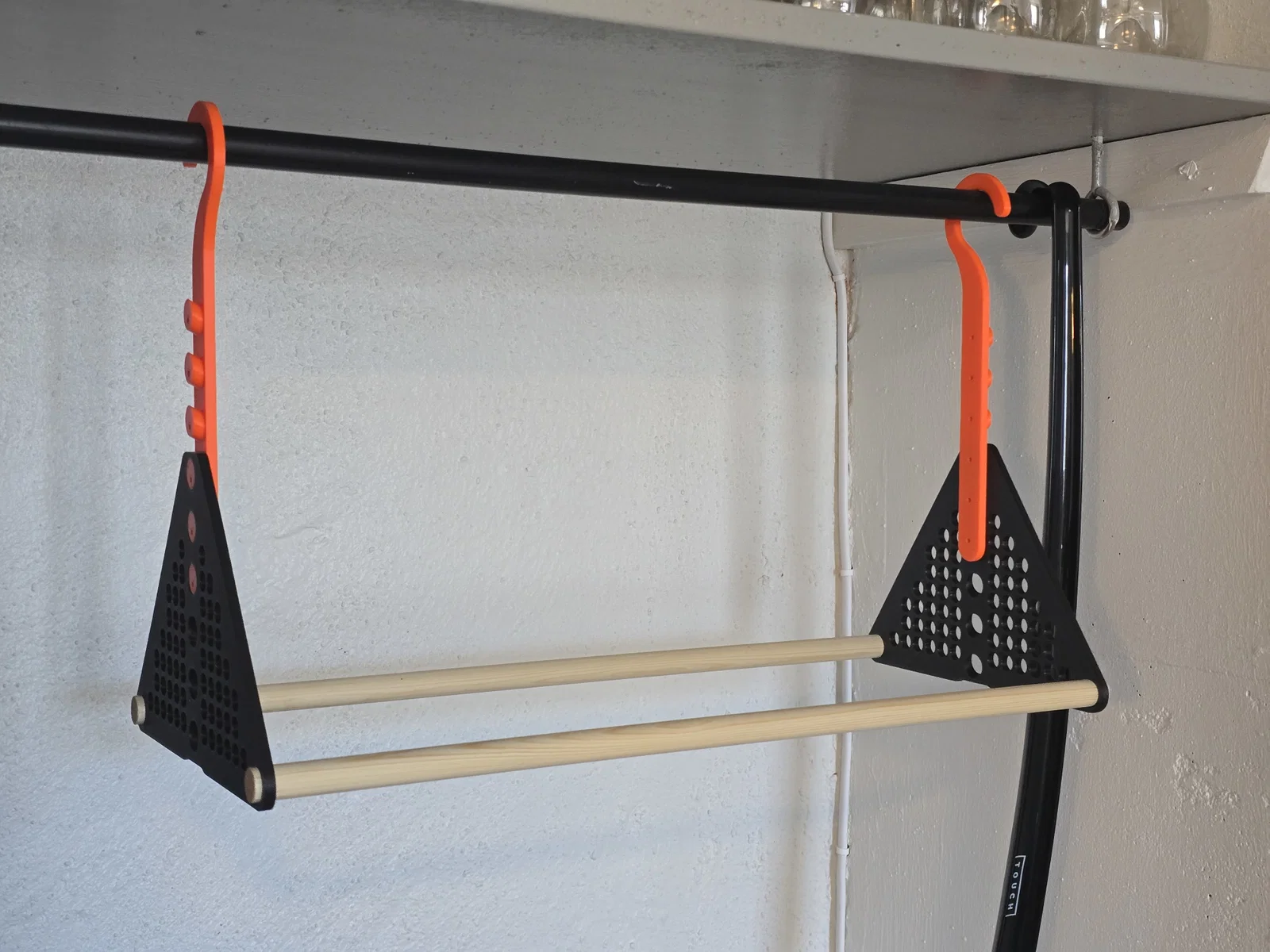

Đây là giải pháp lưu trữ treo tường cho đĩa disc golf, bao gồm phần giá và móc treo riêng biệt để tùy chỉnh độ dài, phù hợp với không gian in của máy Core One. Giá đỡ này được thiết kế chính cho thanh gỗ tròn đường kính 15mm, nhưng bạn có thể dùng thêm bộ chuyển đổi (adapter) để thu nhỏ kích thước. Mình không khuyến khích dùng loại dưới 10mm vì thanh gỗ khi đó sẽ bắt đầu bị cong, khiến đĩa dễ bị rơi.
Các chốt được thiết kế nghiêng nên sẽ hơi khó lắp vào móc treo một chút, mình không thiết kế độ hở (relief) vì chốt và lỗ có cùng kích thước. Cách này hoạt động khá tốt trên máy in của mình nhờ độ ma sát nhẹ, vẫn có thể tháo lắp dễ dàng. Nếu bạn cần điều chỉnh độ hở, bạn có thể sử dụng liên kết bên dưới để xuất thiết kế.
Link Onshape nếu bạn muốn chỉnh sửa
Vật liệu cần thiết:
- Thanh gỗ tròn đường kính 15mm
- Hoặc 10mm kèm adapter
Thiết lập in:
- Chất liệu: PETG hoặc PLA
- Perimeters: 2
- Infill: 20%
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
