Mô tả

Phiên bản 0.14 mới nhất đã lược bỏ những phần không cần thiết để in dễ dàng hơn. Chi tiết này không dùng kiểu khớp ma sát (friction fit) để đảm bảo độ khít hoàn hảo. Trong tương lai, mình sẽ bổ sung thêm các cấu hình in và mô hình cho các thương hiệu khác.

Đây là bản remix từ HSW Hygrometer – Honeycomb Storage Wall, được thiết kế lại làm nắp đậy cho NorthSpore Monotub.

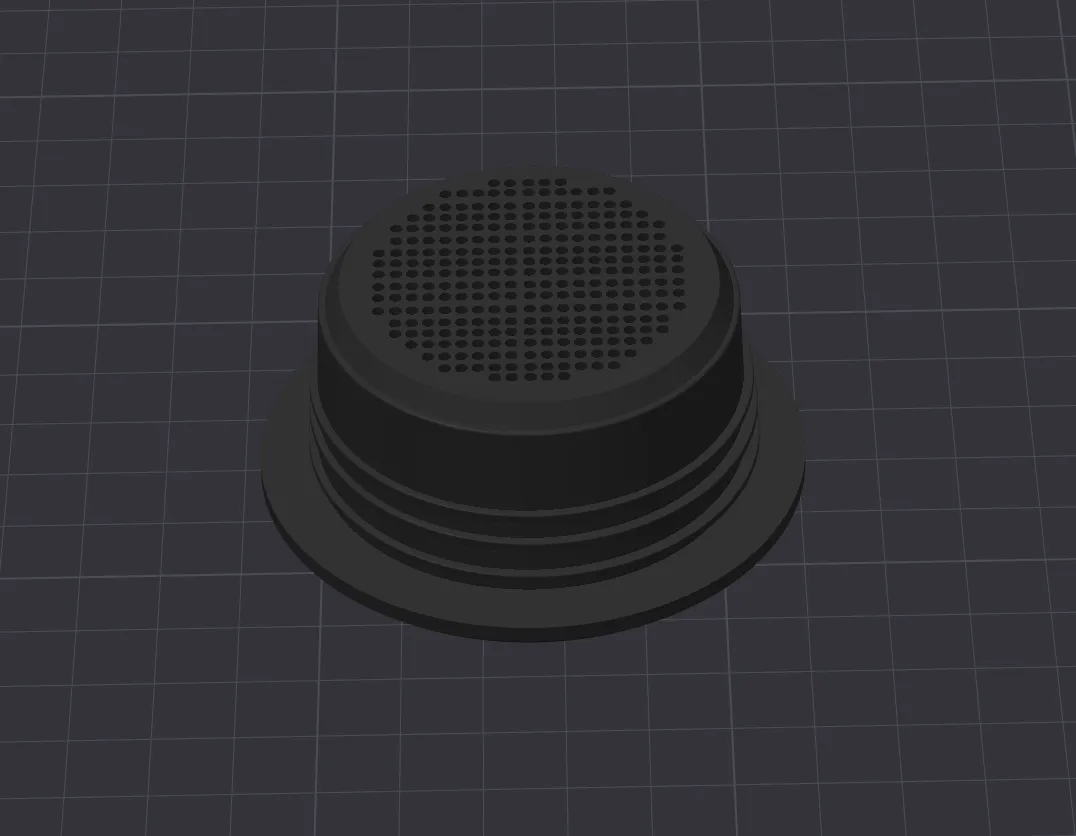

Thay vì gắn ẩm kế lên tường lỗ tổ ong, phiên bản này điều chỉnh hình học để trở thành một miếng chèn nắp tiện dụng giúp quản lý luồng không khí cho monotub.

🔧 Đặc điểm thiết kế

  • Vừa vặn hoàn hảo vào các cổng của monotub
  • Duy trì luồng không khí trong khi vẫn đảm bảo độ che phủ
  • Có khoảng cách giữa ẩm kế và lỗ thông khí để chừa chỗ cho vật liệu lọc
  • Dễ dàng in ấn và tháo lắp

Khoảng cách này giúp hỗ trợ quá trình lọc khí mà không làm cản trở lưu lượng gió.

🧩 Ghi chú

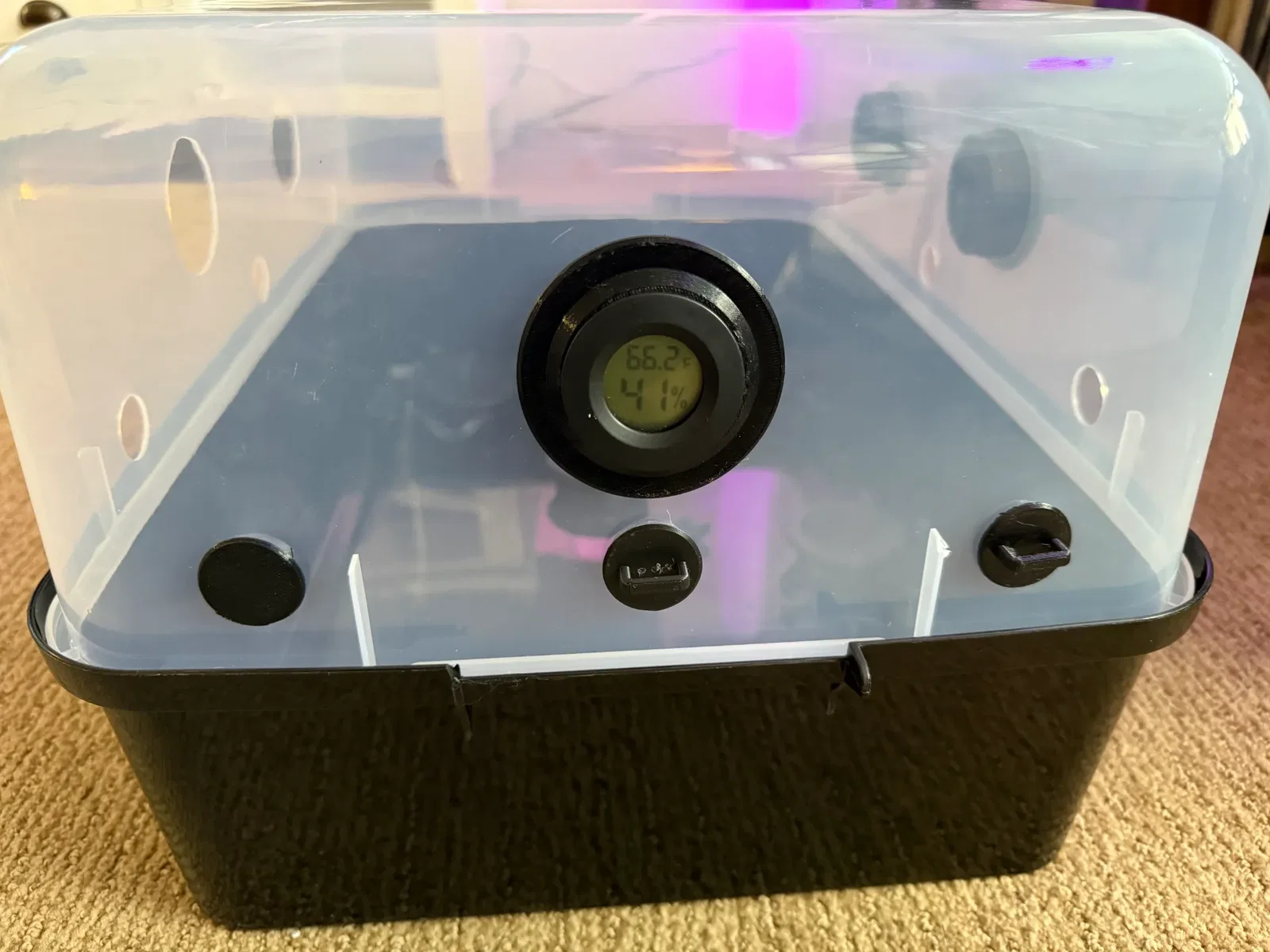

Đã thử nghiệm trên monotub NorthSpore Boomr Bin.

Đây là một phần trong loạt nâng cấp chức năng cho hệ thống NorthSpore.

Thiết kế vẫn đang được hoàn thiện dần, nhưng hiện tại nó đang hoạt động rất tốt. Nếu bạn sử dụng hoặc có ý tưởng cải tiến, đừng ngần ngại chia sẻ phản hồi nhé.

⚠ Khuyến nghị về vật liệu

Chi tiết này được thiết kế với kích thước hơi lớn hơn một chút để tạo độ kín khít trong cổng monotub.

Vì lý do đó, mình không khuyến khích in hoàn toàn bằng PLA hoặc các loại nhựa cứng, vì nó có thể không vừa.

Để có kết quả tốt nhất, mình đã sử dụng kết hợp TPU 95A và PLA+:

  • TPU cung cấp độ linh hoạt cần thiết để tạo độ kín
  • PLA+ mang lại cấu trúc và độ ổn định

Nếu chỉ in bằng vật liệu cứng có thể dẫn đến việc không vừa khít hoặc khó lắp nắp.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstl
Số file mô hình
2
Tổng dung lượng
9,5 MB
File lớn nhất
7,8 MB
