Thẻ Đánh Dấu Mấu Leo Núi (Parametric)
Bộ thẻ đánh dấu mấu leo núi có thể tùy chỉnh hoàn toàn, giúp bạn dễ dàng thiết lập lộ trình leo mới trên tường tập. Thiết kế mang tính tham số, hỗ trợ in 3D dễ dàng, không cần support và dễ dàng lắp đặt vào ốc vít mấu leo M10 tiêu chuẩn.
Mô tả

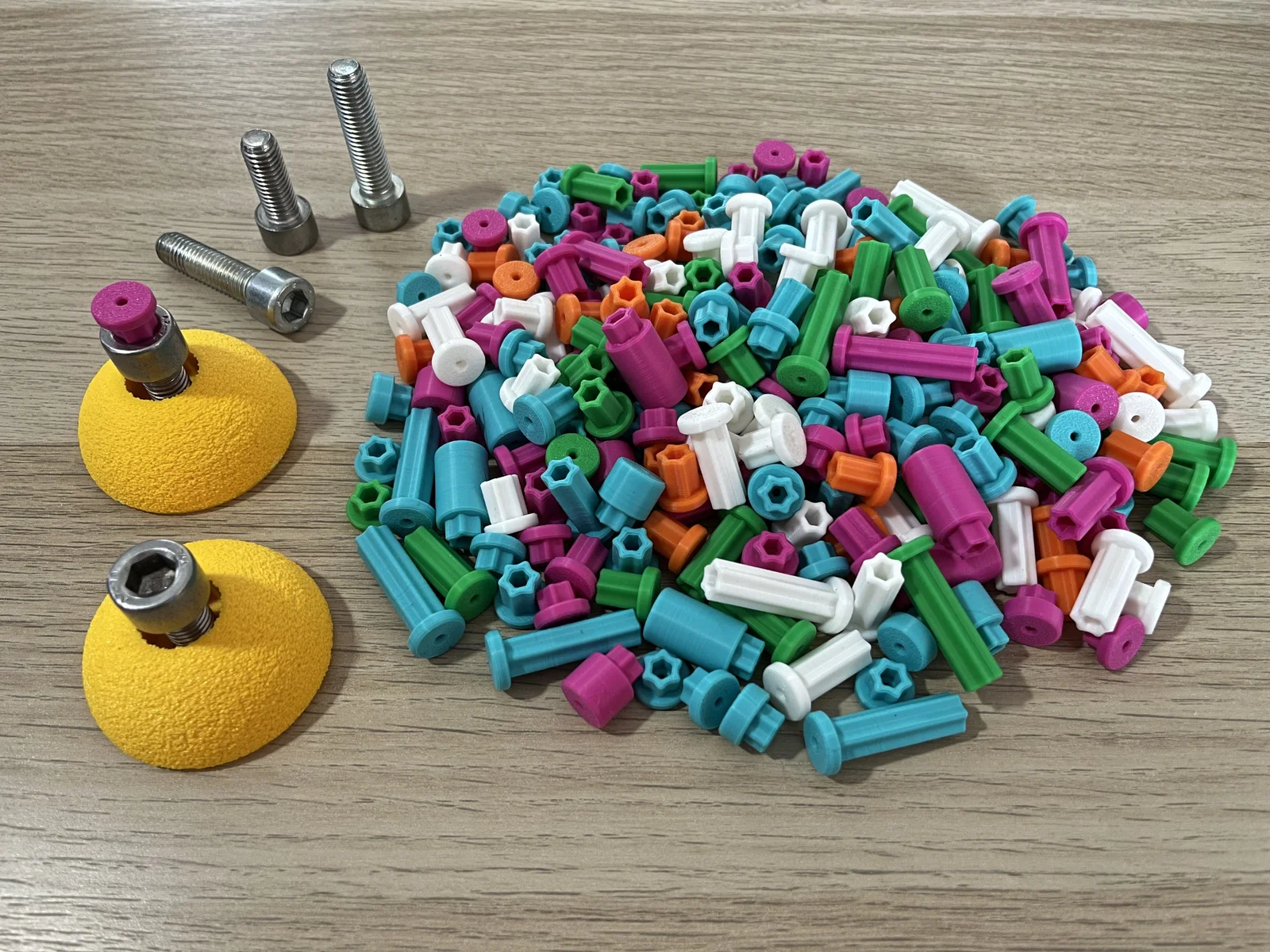

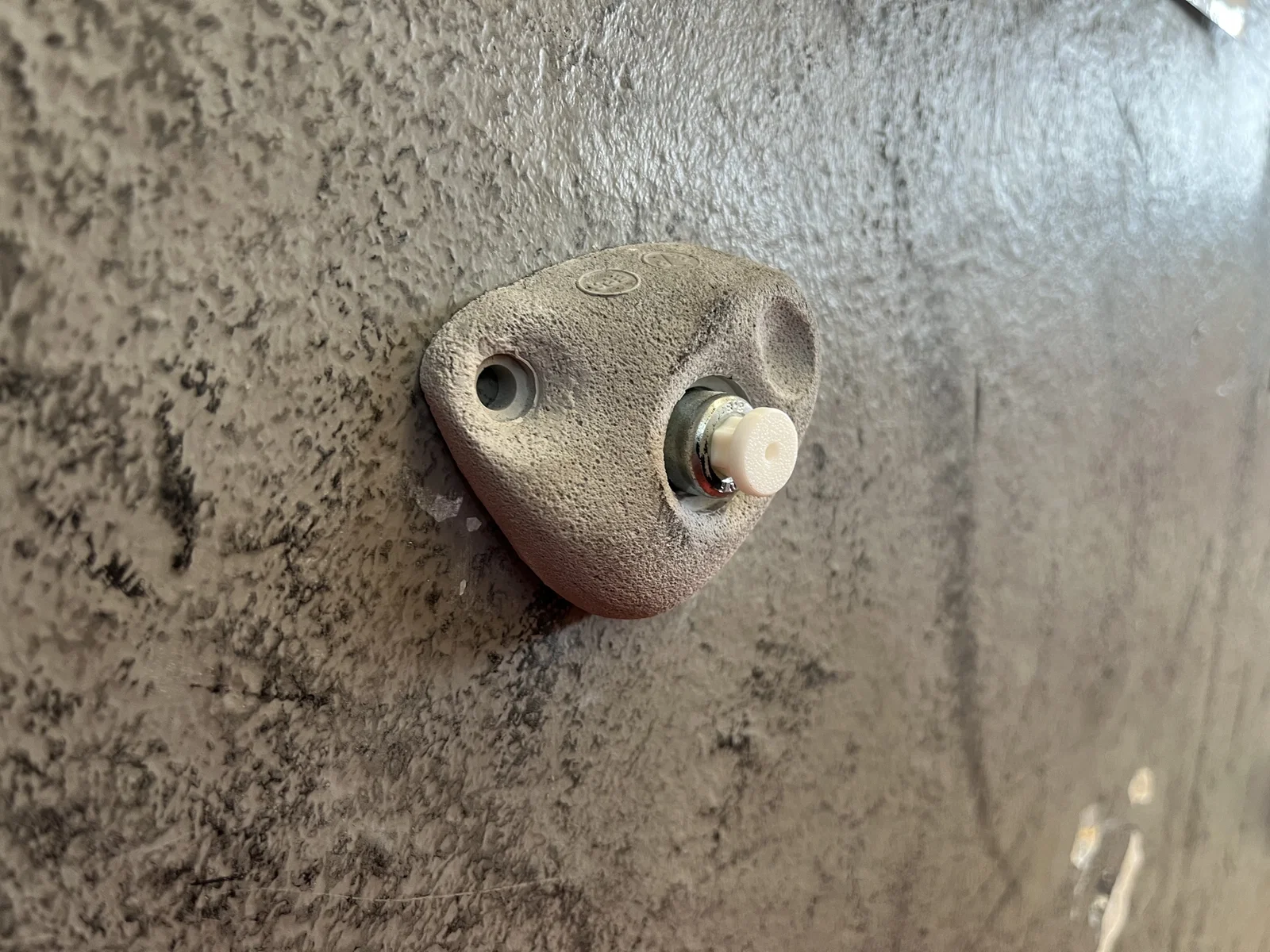

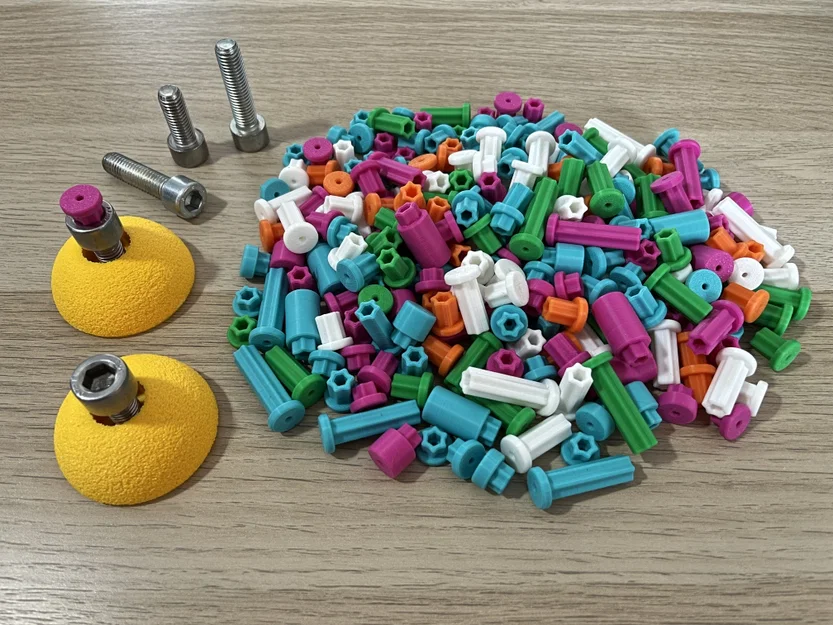

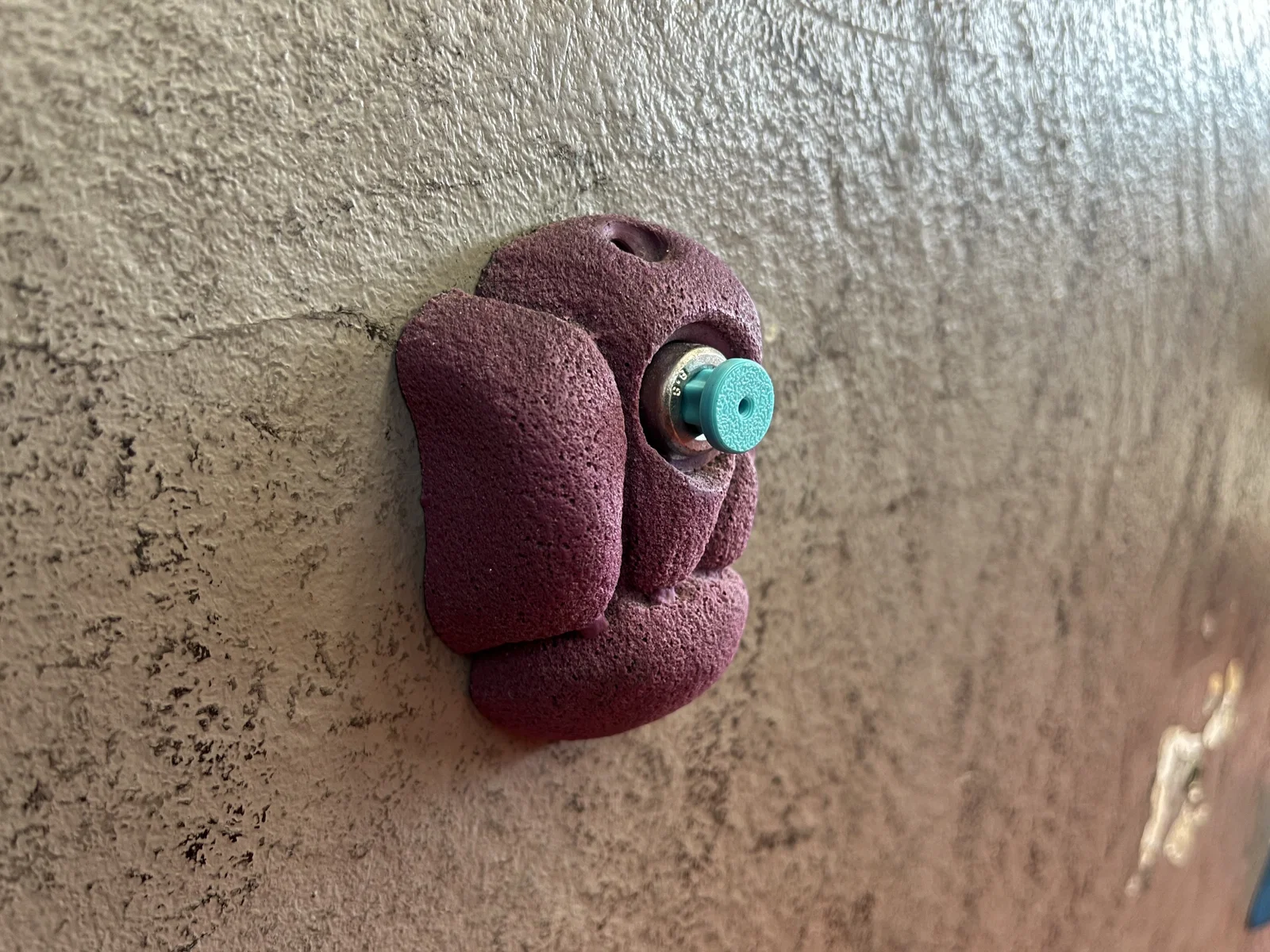

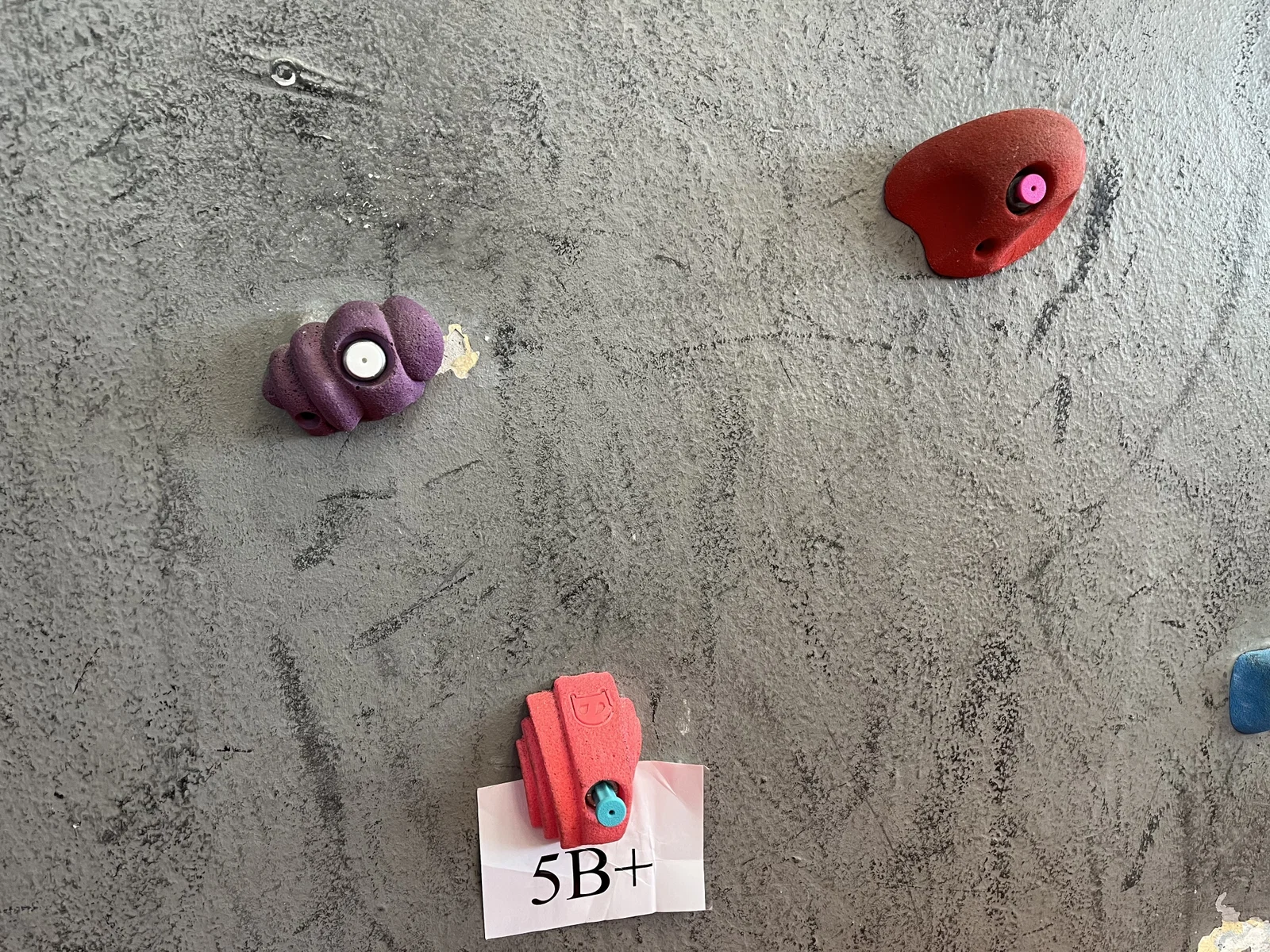

Đây là bộ đánh dấu mấu leo núi (climbing hold markers) có thể tùy chỉnh hoàn toàn, được thiết kế để tạo ra các lộ trình leo thay thế trên tường leo núi hiện có hoặc bổ sung các quy tắc đặc biệt cho từng mấu leo.

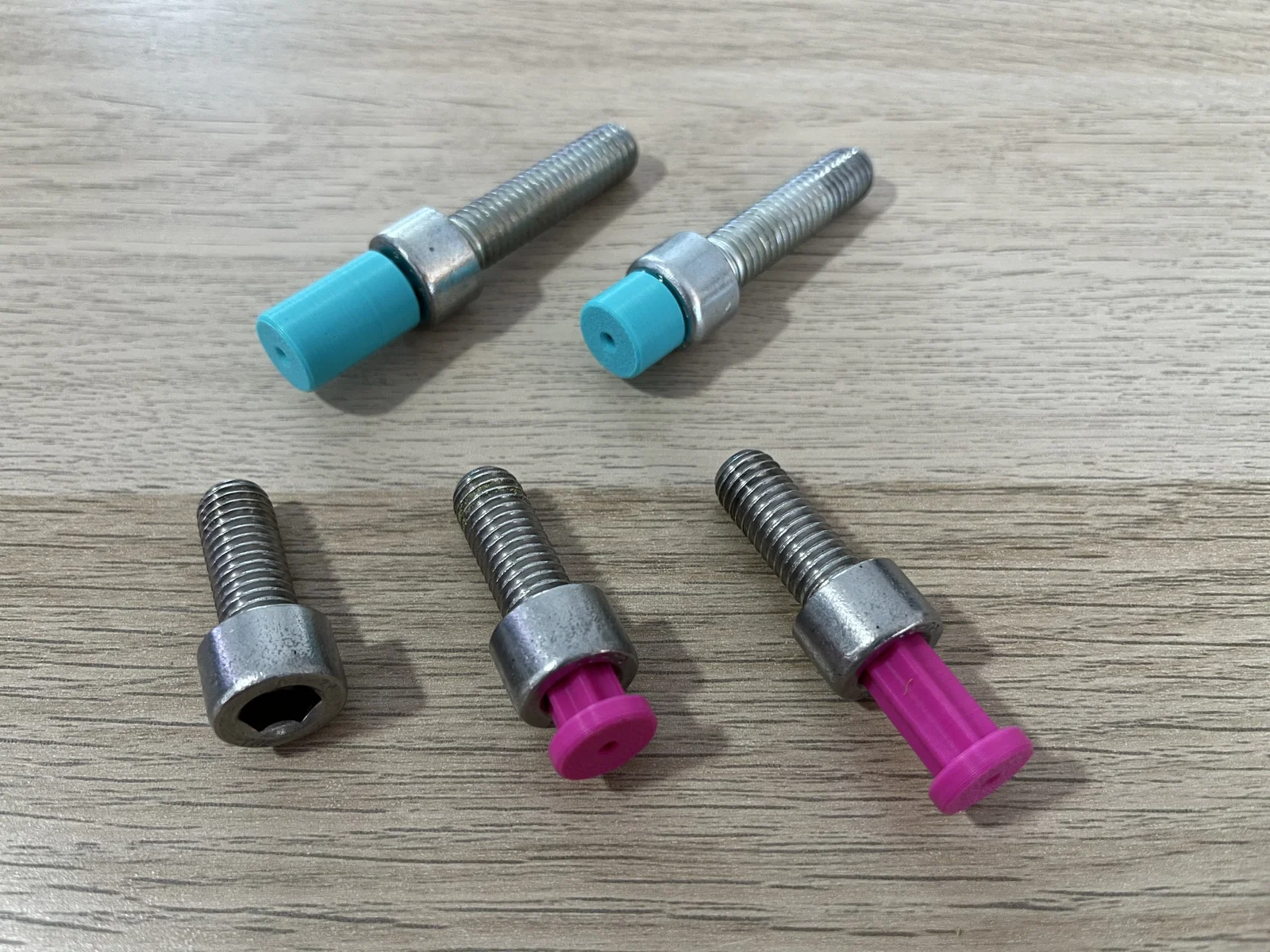

Các thẻ đánh dấu này vừa vặn với lỗ lục giác của ốc vít mấu leo tiêu chuẩn và có thể dễ dàng gắn vào hoặc tháo ra mà không cần dụng cụ.
Đây KHÔNG phải là thiết bị bảo hộ cá nhân (PPE). Không được dùng sản phẩm này để đảm bảo an toàn, đu dây, làm điểm neo hoặc bất kỳ ứng dụng nào liên quan đến an toàn tính mạng.
Các thẻ này chỉ dành riêng cho việc đánh dấu mấu leo và lộ trình leo. Tuyệt đối không dùng để cố định hoặc lắp đặt các mấu leo núi.
Tránh sử dụng các loại nhựa (filament) có chứa phụ gia gây mài mòn (như sợi carbon, sợi thủy tinh, nhựa dạ quang hoặc hạt kim loại), đặc biệt là nếu dây thừng hoặc đai dây có khả năng tiếp xúc với thẻ đánh dấu.

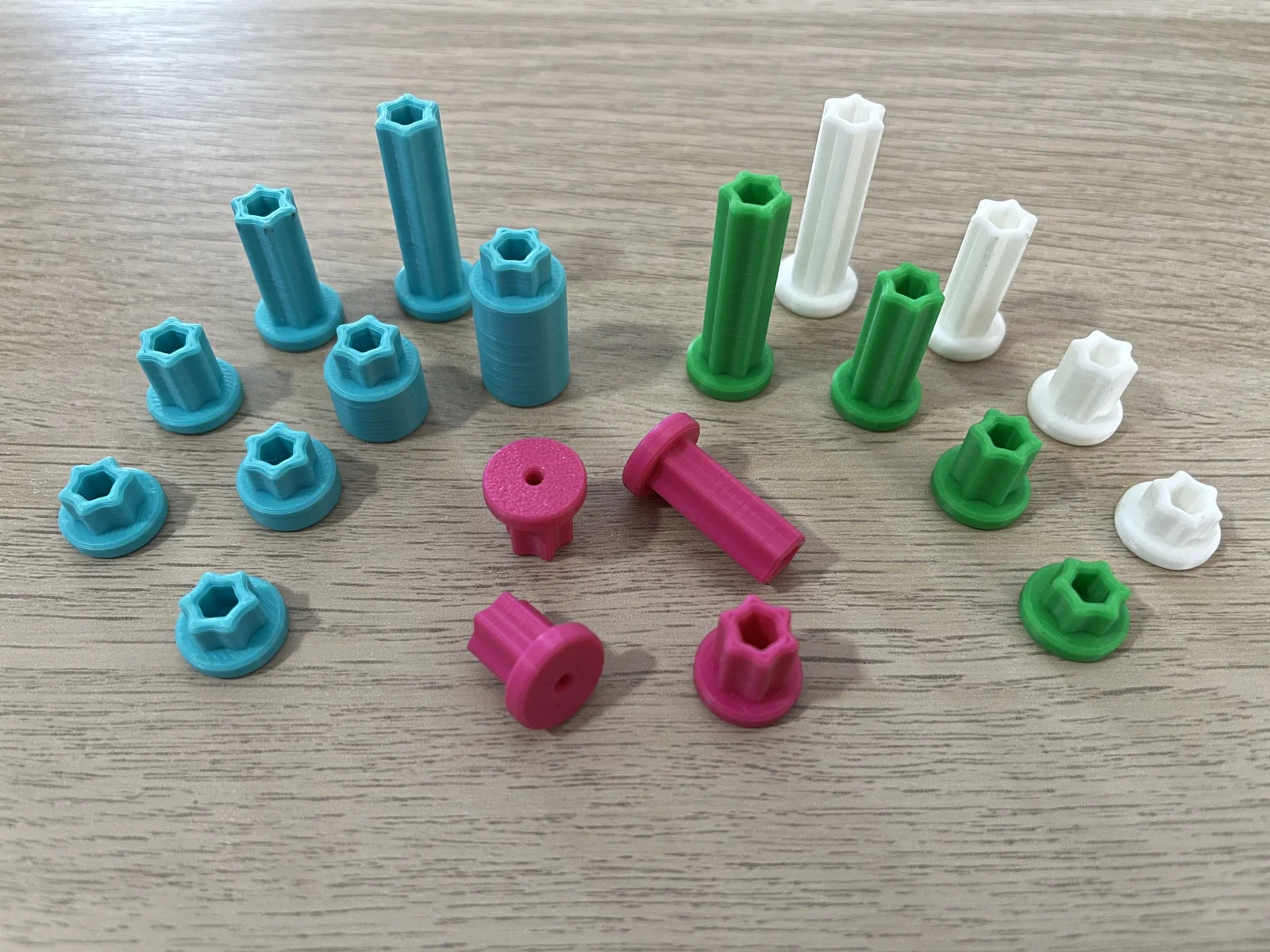

Mô hình này hoàn toàn mang tính tham số (parametric), cho phép bạn dễ dàng điều chỉnh:
- Độ vừa vặn và sai số
- Kích thước đầu thẻ (đường kính, độ dày)
- Kích thước chốt thẻ (chiều dài, độ dày thành)
- Đường kính lỗ rút thẻ
Thiết kế tối ưu cho in 3D, không có phần nhô quá mức (tối đa 45° trên tất cả các góc và vát).

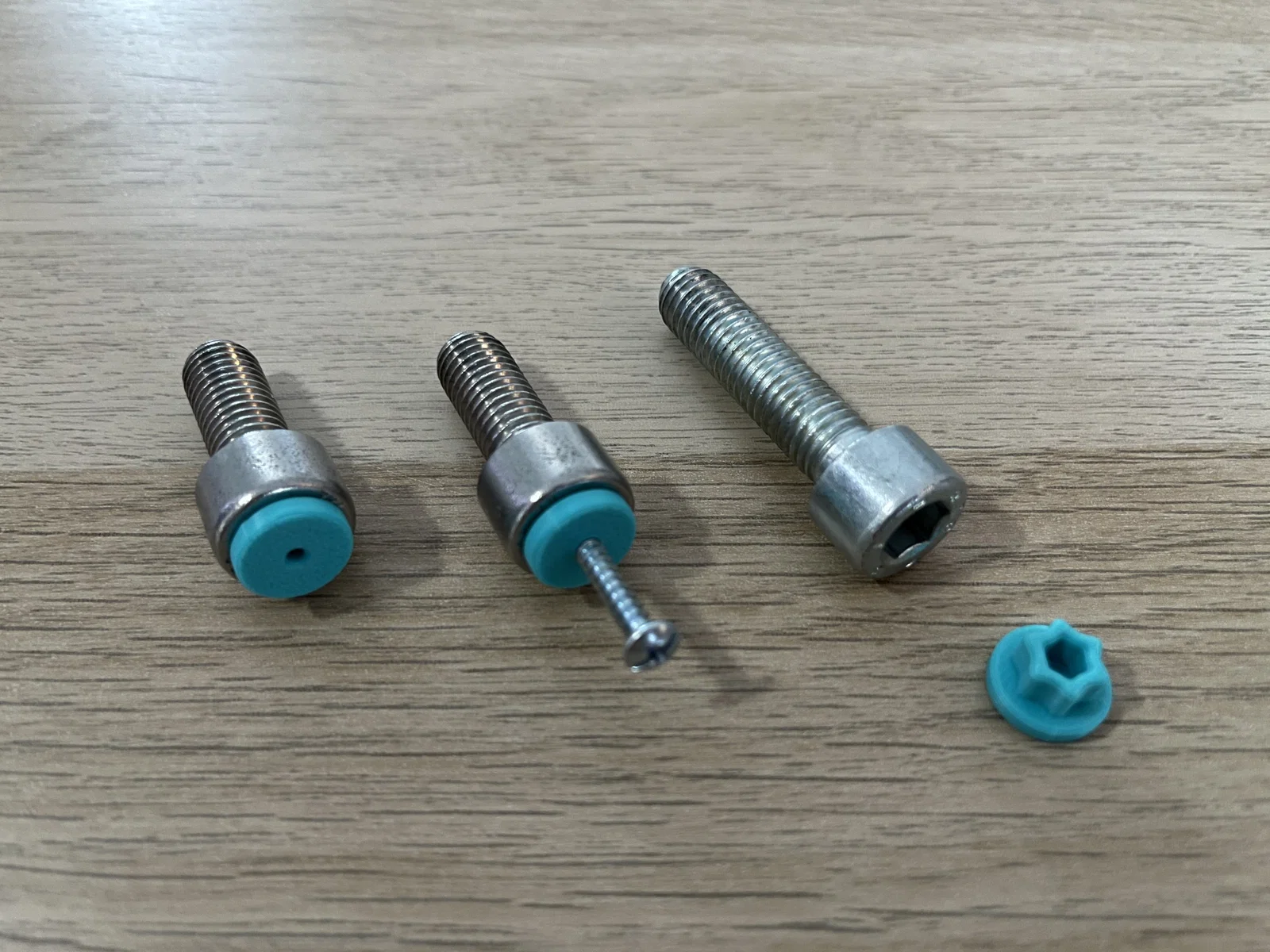

Lỗ rút thẻ
Các thẻ đánh dấu được tích hợp một lỗ nhỏ để bạn có thể sử dụng:
- Một chiếc vít
- Một chiếc móc
- Một dụng cụ kéo nhỏ
Để lấy thẻ ra nếu chẳng may nó bị kẹt bên trong lỗ ốc. Ngay cả khi phần đầu thẻ bị gãy, chốt bên trong vẫn rỗng để hỗ trợ việc rút thẻ ra.
Độ vừa vặn và sai số
Các kích thước mặc định được tinh chỉnh để vừa khít bên trong ốc vít mấu leo M10 tiêu chuẩn. Loại nhựa, thương hiệu, màu sắc và việc cân chỉnh máy in có thể ảnh hưởng đến độ vừa vặn cuối cùng.
Nếu thẻ quá lỏng hoặc quá chặt, hãy điều chỉnh thông số peg_side cho phù hợp.
Bạn có thể thay đổi những gì?
Tải về tệp thiết kế Fusion 360, mở tệp lên, sau đó vào Solid → Modify → Change Parameters để tùy chỉnh theo ý muốn.
Các thông số
| Thông số | Giá trị mặc định | Mô tả |
|---|---|---|
| head_chamfer | 0.5 mm | Vát mép đầu thẻ. |
| head_diameter | 13 mm | Đường kính đầu thẻ. |
| head_thickness | 3 mm | Độ dày đầu thẻ. |
| peg_chamfer | 0.5 mm | Vát mép đầu chốt. |
| peg_length | 5 mm | Chiều dài chốt. Nên đặt tối thiểu 5mm để cắm sâu hoàn toàn vào ốc M10. |
| peg_side | 8.3 mm | Cạnh chốt. Thường đặt khoảng ~8mm để vừa khít với ốc M10. |
| peg_wall | 1.5 mm | Độ dày thành chốt. |
| tow_hole_chamfer | 0.5 mm | Vát mép lỗ rút thẻ. |
| tow_hole_diameter | ~2.5 mm | Đường kính lỗ rút thẻ. |
Độ nghiêng & Khả năng in
Mô hình này được tạo ra cho máy in 3D FDM, tránh các góc nghiêng quá mức.
- Thiết kế để in với mặt đầu hướng xuống dưới.
- Tối đa 45° trên tất cả các góc và vát.
Khuyến nghị khi in
- Sử dụng thông số peg_side để tinh chỉnh độ vừa vặn.
- Nên tăng số lượng tường (wall count) thay vì tăng độ phủ (infill) để đảm bảo độ bền tốt hơn.
- Nếu gặp vấn đề về độ bám dính, hãy đảm bảo bàn in của bạn đã được vệ sinh sạch sẽ.
