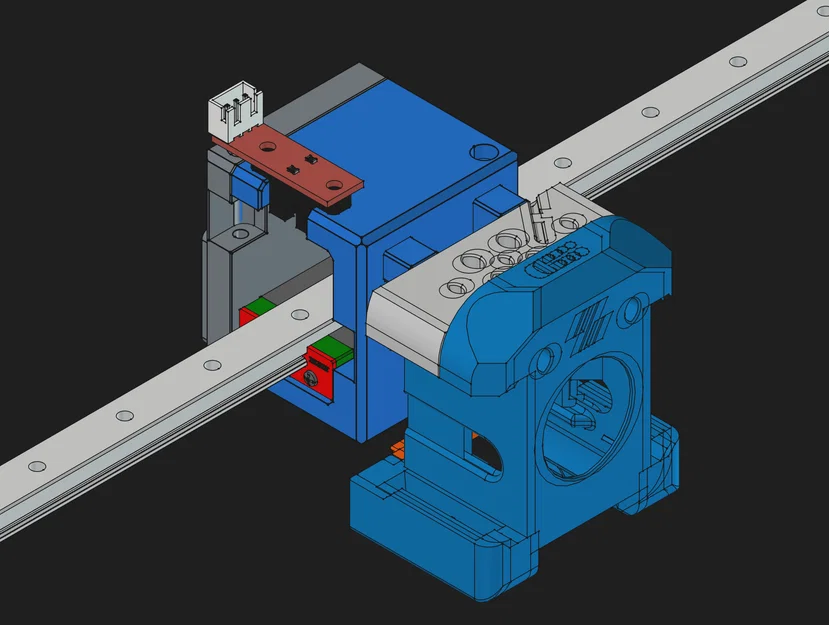

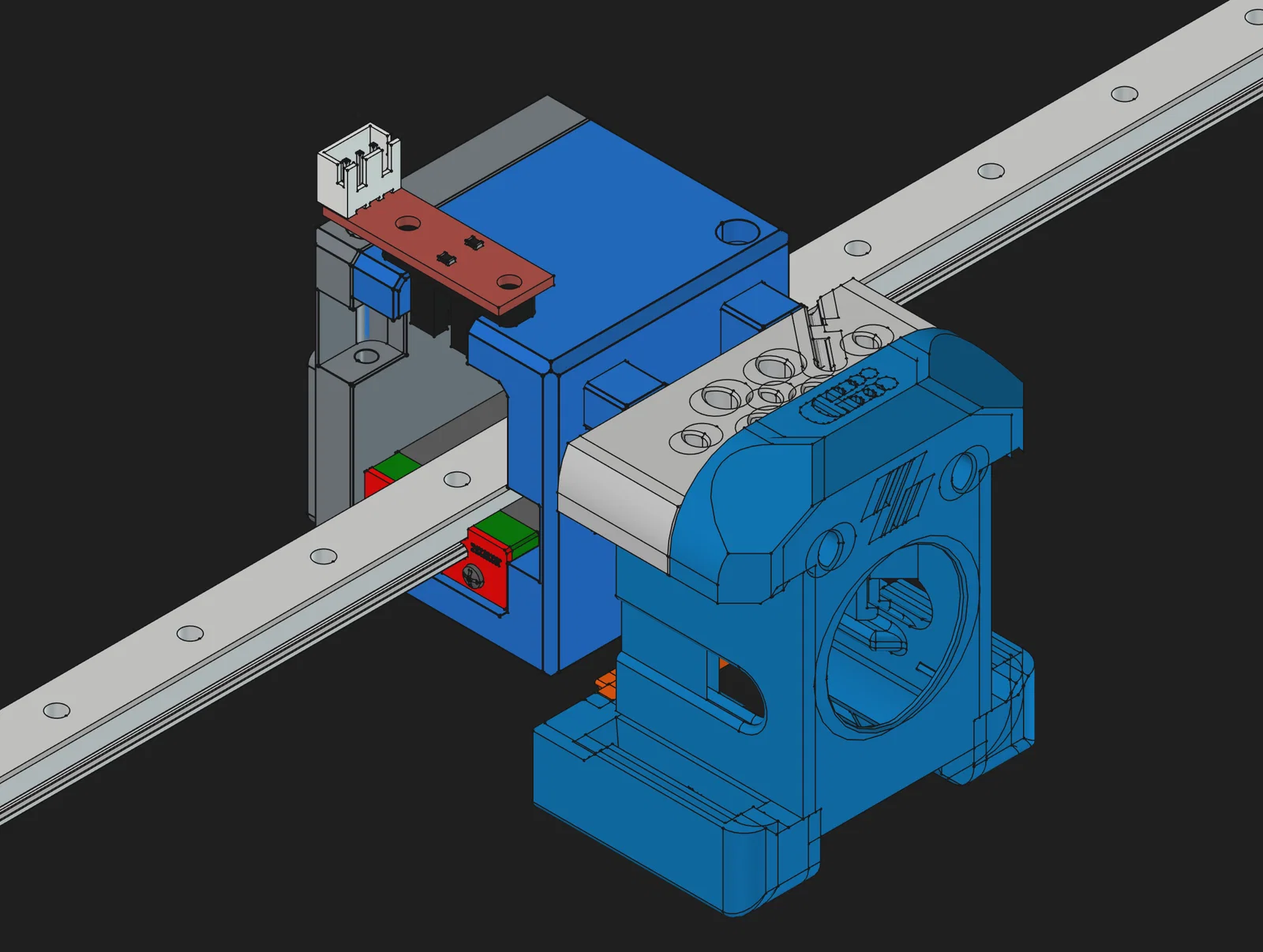

HevORT X-Carriage cho Dragon Burner (MGN12H)

HevORT X-Carriage cho Dragon Burner

Đối với máy HevORT (CoreXY) của mình, mình không tìm được loại X-carriage nào lắp vừa vặn với đầu in Dragon Burner, nên mình đã tự thiết kế từ đầu bằng FreeCAD.

Các loại carriage hiện có thường được tối ưu cho khối lượng nhẹ và tốc độ cao, còn cái này được mình làm ra tập trung vào sự ổn định và thiết kế gắn lắp linh hoạt.

Tính năng

• • Gắn trực tiếp cho đầu in Dragon Burner
• • Tích hợp sẵn đế gắn BTT Eddy USB ở phía sau
• • Có khe hở ở phía trên cho cảm biến hành trình quang học (optical X-endstop) tiêu chuẩn
• • Thiết kế dành riêng cho ray trượt MGN12H (HevORT CoreXY)

Thiết lập in

• • Chất liệu: PETG (có thể dùng ABS/ASA nếu bạn có máy in kín)
• • Đầu phun: 0.4 mm
• • Tường (perimeters): 4
• • Độ đặc (infill): 40–50 %
• • Supports: không cần thiết (in theo đúng hướng như hình)

Lưu ý

Việc cài đặt cảm biến hành trình quang học và cấu hình dây nhợ/Klipper cho BTT Eddy sẽ phụ thuộc vào board mạch chính của bạn — hãy xem bài viết hướng dẫn chi tiết (lý do thiết kế, cân nhắc về vật liệu và kinh nghiệm rút ra) tại:

DE: https://devmaker.net/3d-druck/dragon-burner-x-carriage-hevort-freecad/ EN: https://devmaker.net/en/3d-printing/dragon-burner-x-carriage-hevort-freecad/

Thiết kế & in bởi Harald · devmaker.net
