Gối đỡ hy sinh (Sacrificial Support) cho bàn máy phay CNC ISEL

Gối đỡ hy sinh (Sacrificial Support) cho máy phay CNC ISEL

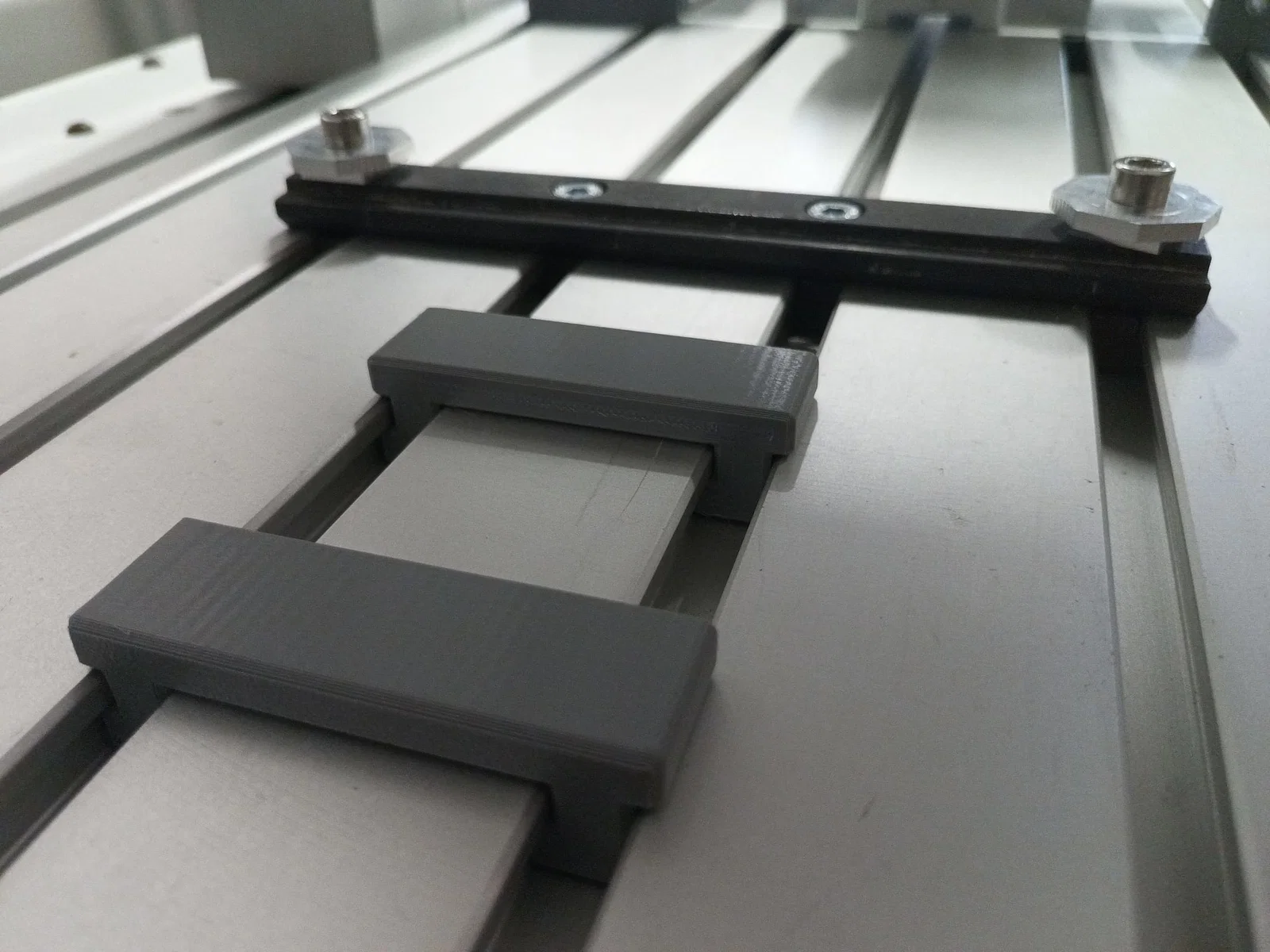

Trong quá trình vận hành máy phay CNC, đặc biệt là các dòng máy sử dụng bàn nhôm rãnh chữ T như ISEL, việc bảo vệ bề mặt bàn máy khỏi những vết cắt sâu ngoài ý muốn là cực kỳ quan trọng. Mô hình này được thiết kế như một dạng "gối đỡ hy sinh" (sacrificial support) với chiều cao 7mm và khoảng cách giữa các chân là 50mm, giúp nâng vật liệu cần gia công lên cao so với bề mặt bàn máy. Nhờ đó, mũi phay có thể đi xuyên qua vật liệu mà không làm trầy xước hay hư hỏng mặt bàn nhôm quý giá của bạn.

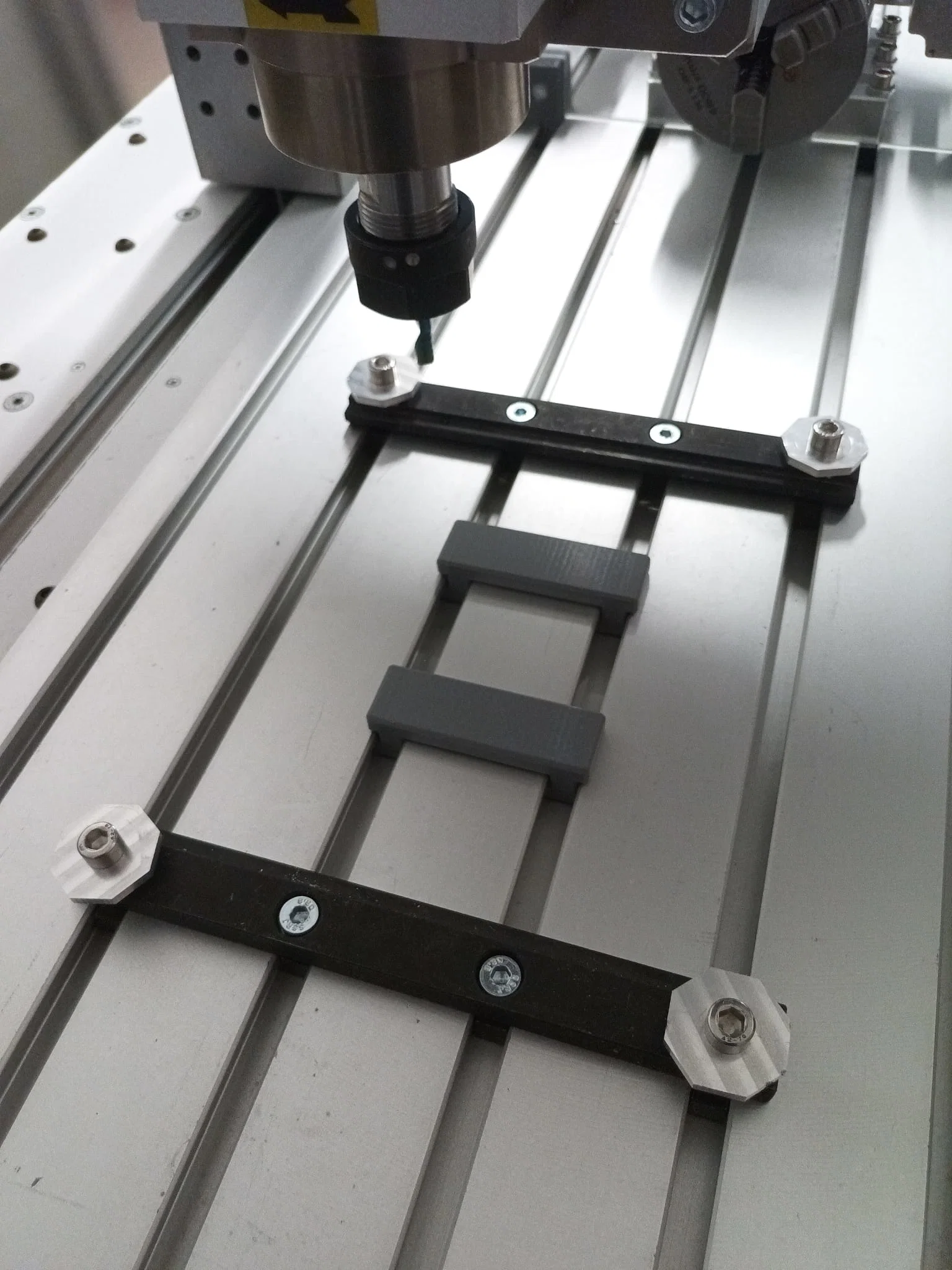

Thiết kế này đặc biệt hữu ích cho các anh em thợ cơ khí hoặc người làm DIY chuyên gia công các tấm vật liệu mỏng như nhựa, gỗ hoặc kim loại mềm. Việc lắp đặt vô cùng đơn giản, bạn chỉ cần trượt gối đỡ vào rãnh chữ T trên bàn máy. Với độ dày ổn định 7mm, nó cung cấp một nền tảng vững chắc để cố định phôi, giúp quá trình cắt gọt đạt độ chính xác cao hơn mà không cần lo lắng về việc mũi khoan chạm vào bàn máy ở những đường cắt biên.

Các đặc điểm và lưu ý quan trọng khi in 3D và sử dụng:

• Thông số thiết kế: Chiều cao gối 7mm, khoảng cách giữa các chân 50mm, hoàn toàn tương thích với tiêu chuẩn rãnh bàn máy ISEL.
• Lựa chọn vật liệu in: Nên sử dụng PLA cứng hoặc PETG để đảm bảo độ bền và khả năng chịu lực nén tốt trong suốt quá trình gia công.
• Độ dày lớp in (Layer Height): Khuyến khích in với layer height từ 0.2mm đến 0.24mm để đạt độ mịn và độ cứng tối ưu nhất cho cấu trúc chịu lực.
• Độ đặc (Infill): Hãy để thông số Infill từ 40% trở lên hoặc sử dụng ít nhất 3-4 vách tường (walls/perimeters) để đảm bảo gối đỡ không bị biến dạng khi bị siết chặt.
• Mục đích sử dụng: Đây là vật dụng "hy sinh", nghĩa là nó có thể bị cắt hỏng trong quá trình sử dụng, vì vậy bạn nên in sẵn một vài bộ dự phòng để thay thế kịp thời.
• Vệ sinh bề mặt: Đảm bảo rãnh chữ T sạch sẽ, không có phoi nhôm vụn trước khi lắp để gối đỡ nằm phẳng tuyệt đối trên mặt bàn.

Việc sử dụng các bộ gối đỡ tự in 3D không chỉ giúp tiết kiệm chi phí mua linh kiện chính hãng mà còn mang lại sự linh hoạt tùy chỉnh theo nhu cầu công việc cụ thể của bạn. Đây thực sự là một phụ kiện thông minh cho bất kỳ xưởng CNC nào, giúp tối ưu hóa hiệu suất và bảo vệ thiết bị đầu tư đắt tiền của bạn một cách hiệu quả nhất.
