Lens Pinhole Thay Thế Nhanh Cho Máy Ảnh Khổ Lớn

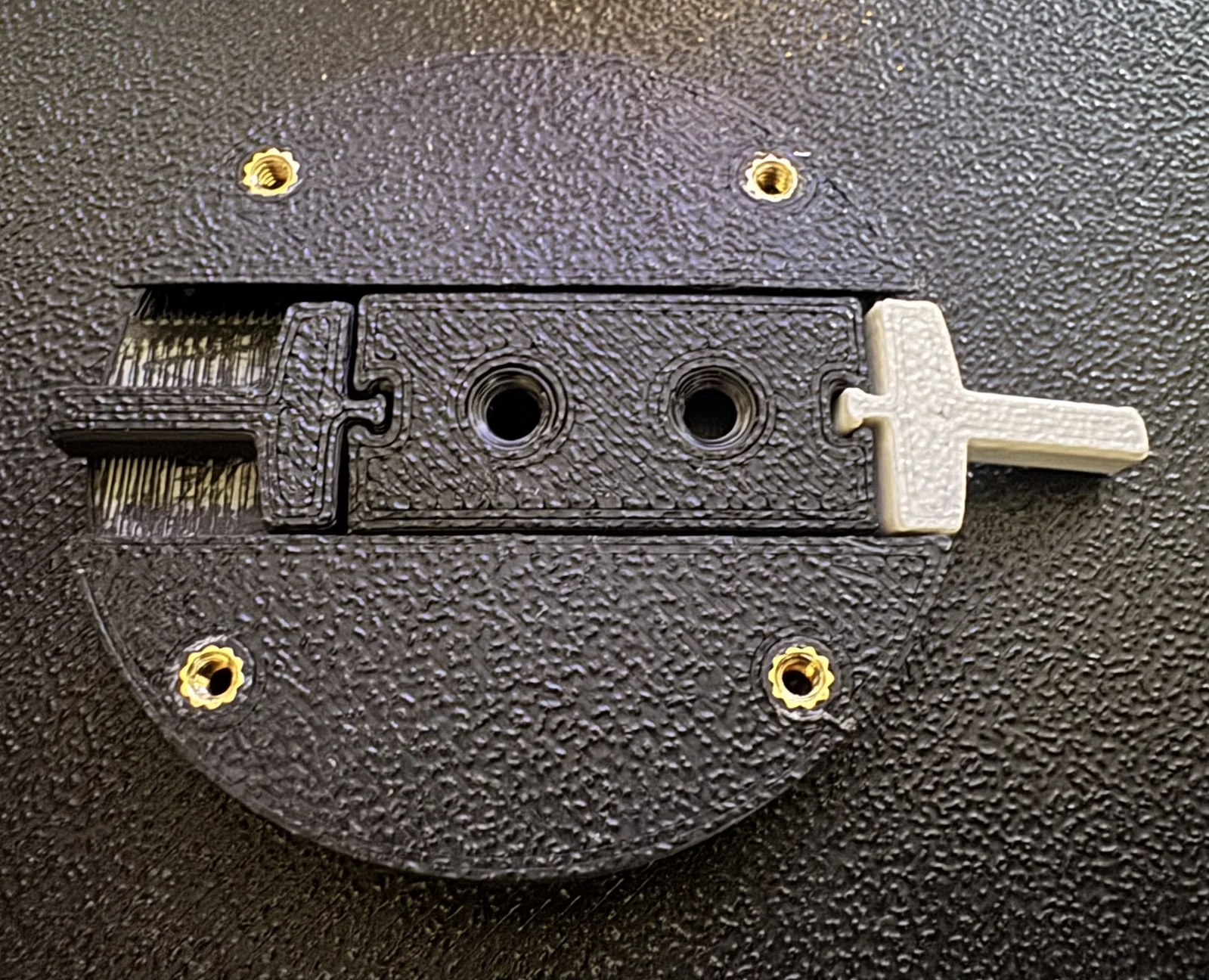

Cái lens này cho phép bạn thay đổi nhanh chóng giữa hai lỗ pinhole khác nhau chỉ bằng một nút bấm, giúp ích cho việc căn khung hình trên kính mờ (ground glass) bằng lỗ pinhole lớn hơn, sau đó chuyển sang lỗ nhỏ hơn để chụp ảnh. Hiện tại mình chưa test thử với phim, nhưng mình thấy không có lý do gì mà nó không hoạt động cả. Mình muốn đăng lên chia sẻ ngay trước khi quên mất.

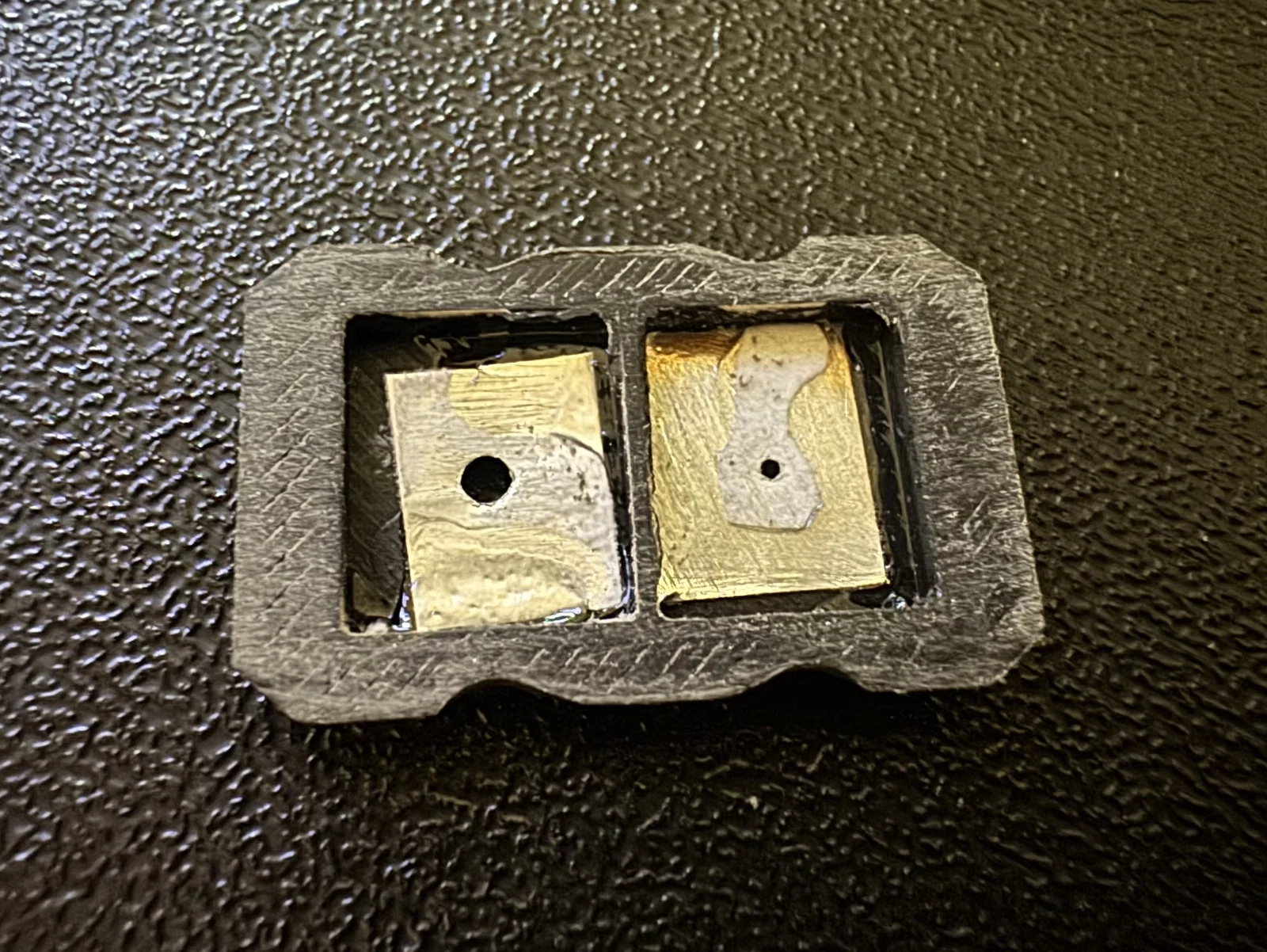

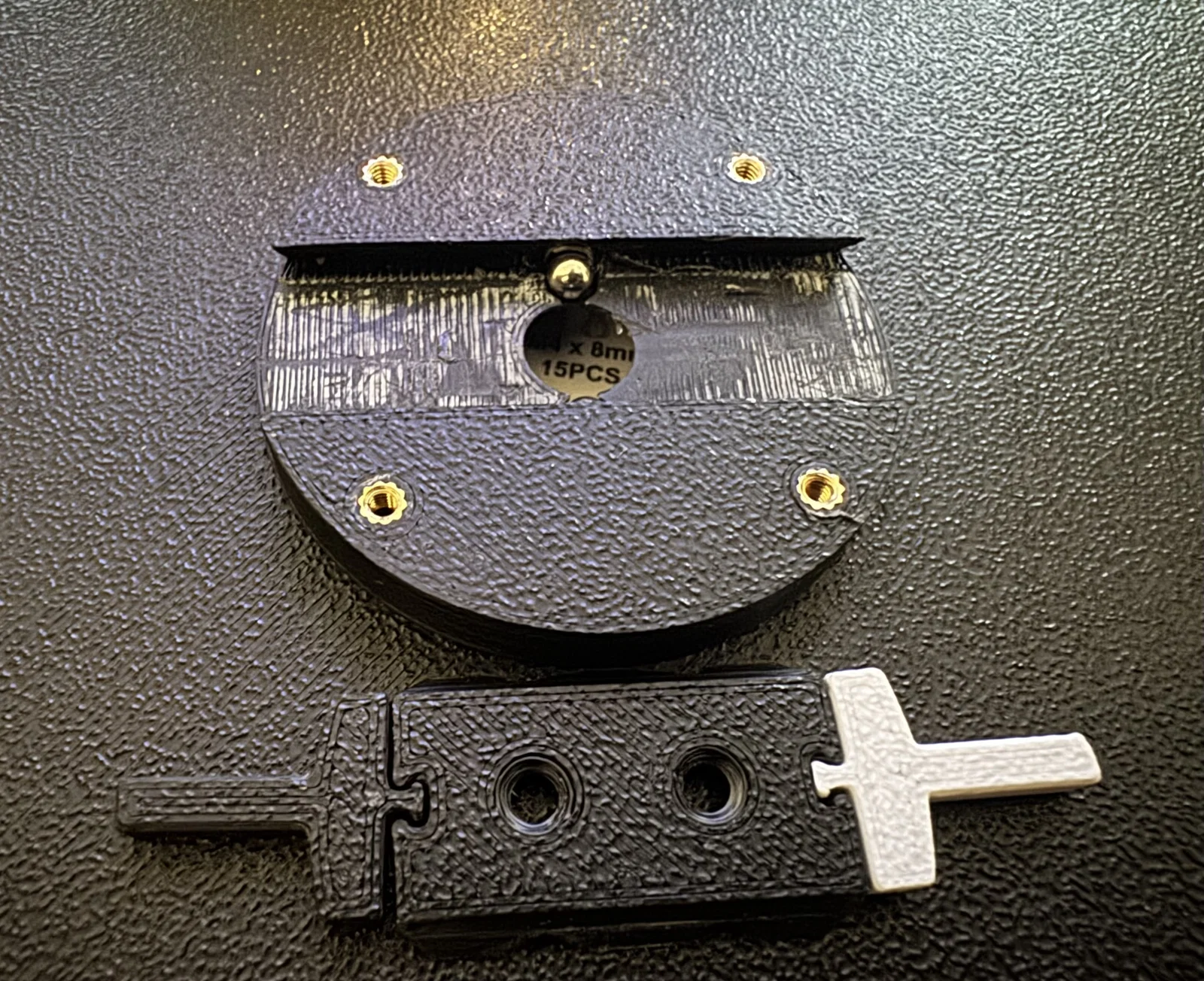

Lens này được thiết kế theo kích thước bảng lens (lens board) Copal 1, với ren vặn là M39. Các miếng pinhole nên được làm trên kim loại kích thước 9.5x11mm hoặc nhỏ hơn rồi dán vào phần khay giữ. Hai chiếc lò xo được tận dụng từ bút chì kim Bic và hai viên bi là loại 3.5mm. Các lỗ bắt ốc (heat sets) là loại M2 và sâu 3mm. Mình in tất cả các bộ phận ở chế độ đặc (solid) để đảm bảo không bị lọt sáng và vì nhiều chi tiết rất nhỏ. Mình đã in mọi thứ với đầu phun 0.4mm, nhưng nếu dùng đầu phun 0.2mm thì có lẽ sẽ cho kết quả tốt hơn.

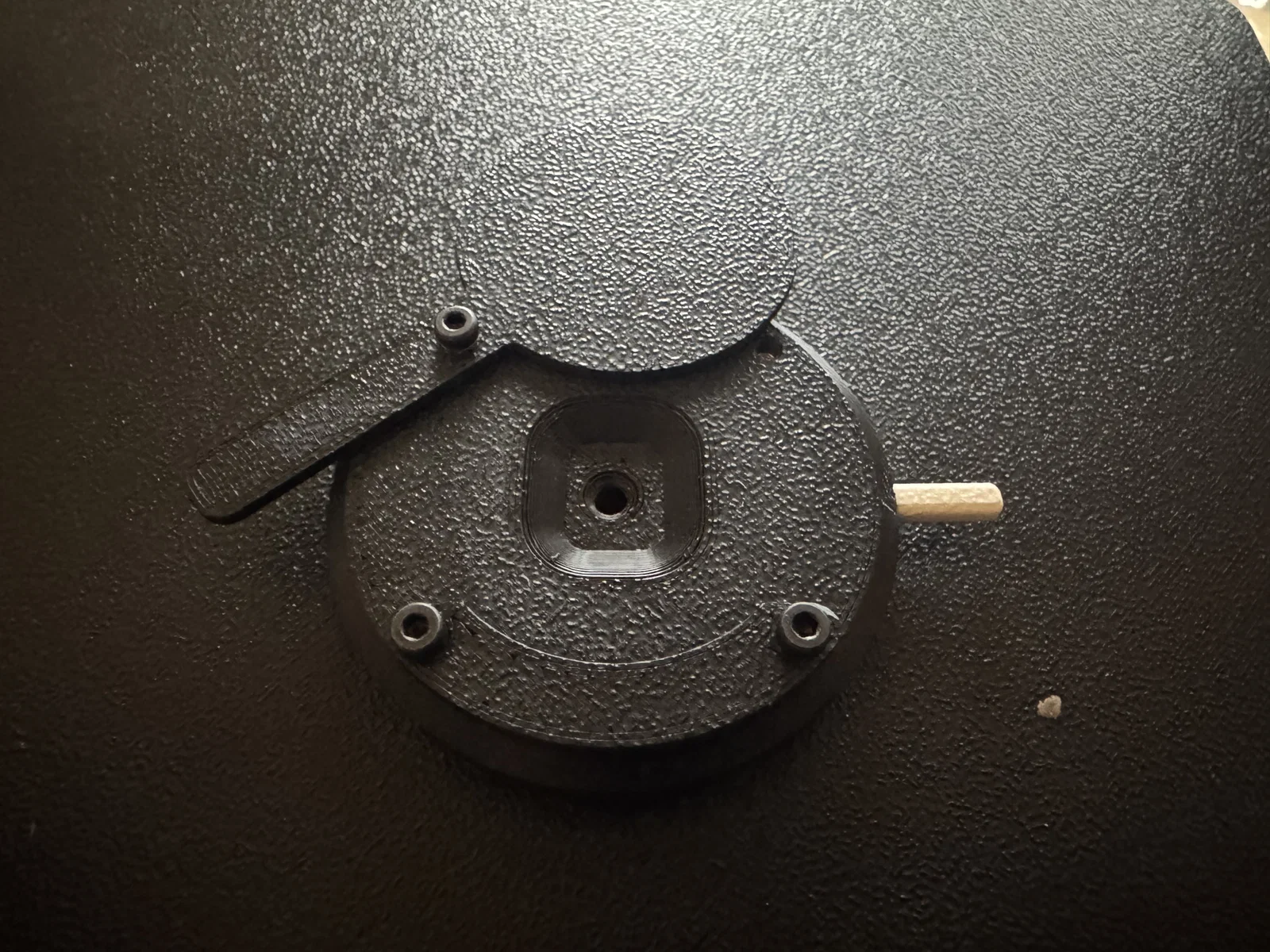

Ban đầu mình có thiết kế một bộ màn trập (shutter) phức tạp hơn dùng dây bấm mềm mà mình khá ưng ý, nhưng do làm lâu quá nên mình đã chuyển sang dùng kiểu màn trập hiện tại, cũng đủ dùng cho nhu cầu chụp phơi sáng lâu của pinhole.
