Vỏ hộp (Case) có quạt tản nhiệt cho Switch K0802WS

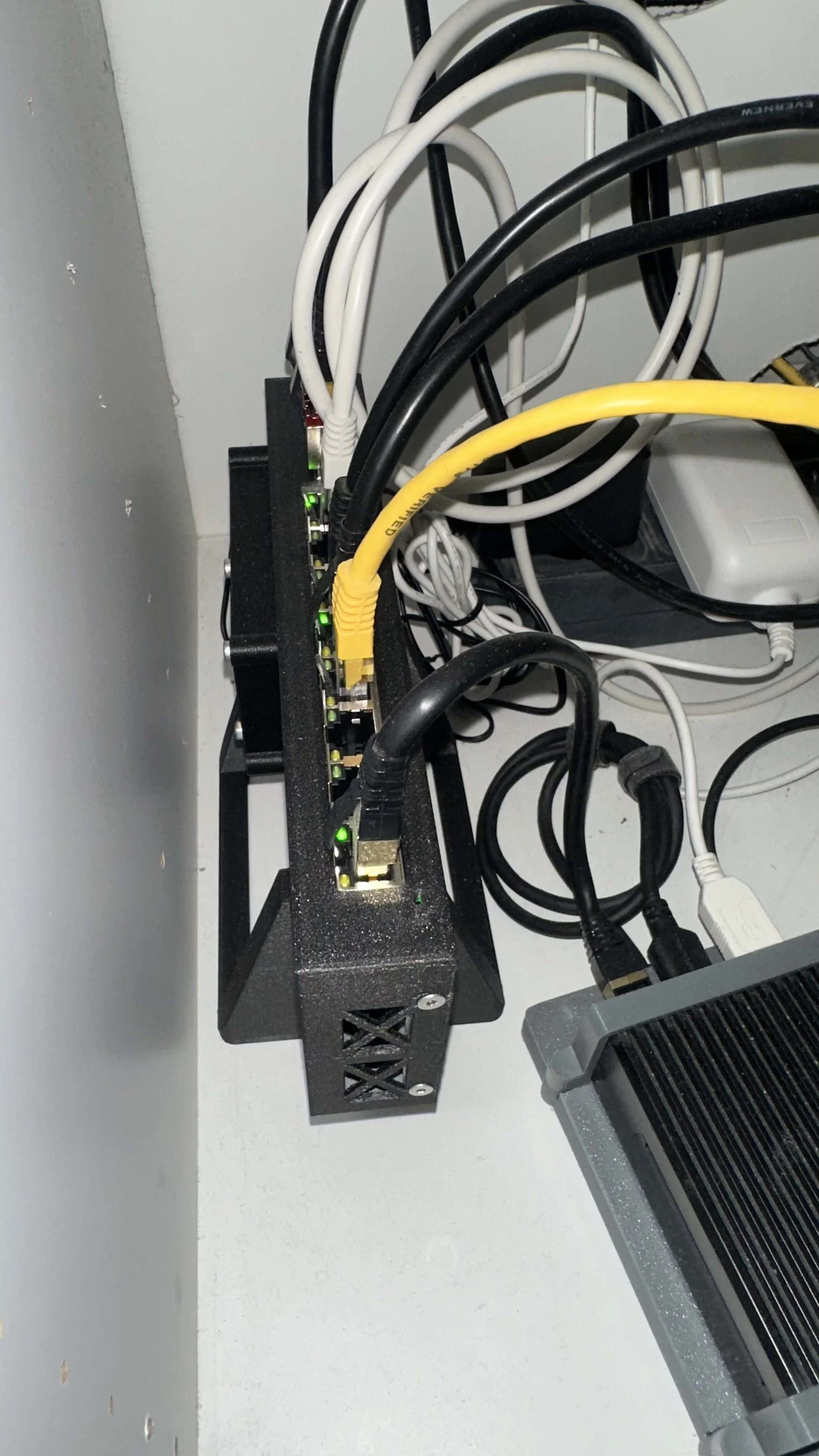

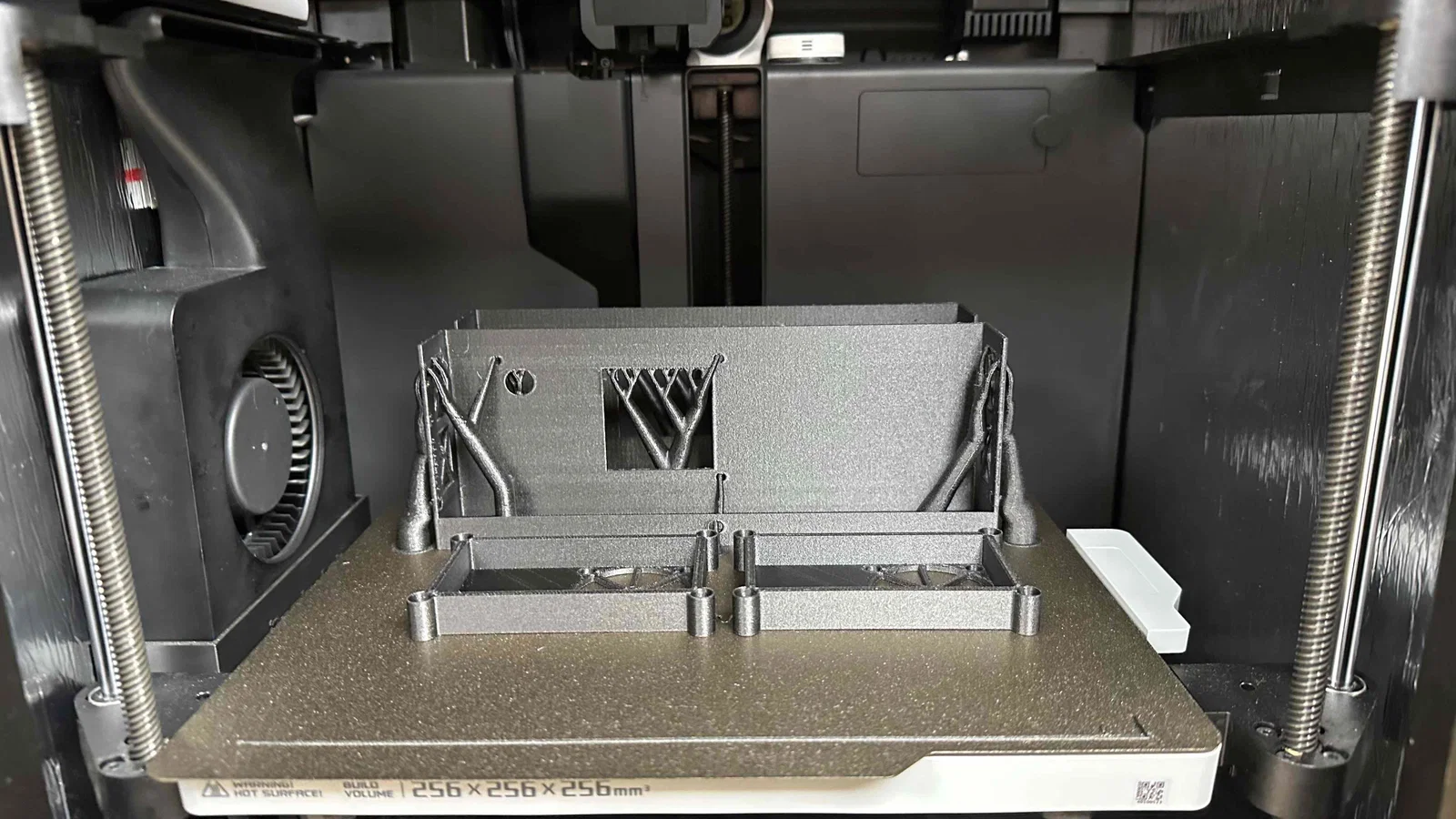

Mẫu vỏ hộp in 3D dành cho switch K0802WS (Davuaz và các loại tương tự). Thiết kế tích hợp sẵn chỗ gắn quạt 40mm giúp tản nhiệt hiệu quả, hỗ trợ gắn thêm buck converter để giảm tiếng ồn cho quạt.
Mô tả

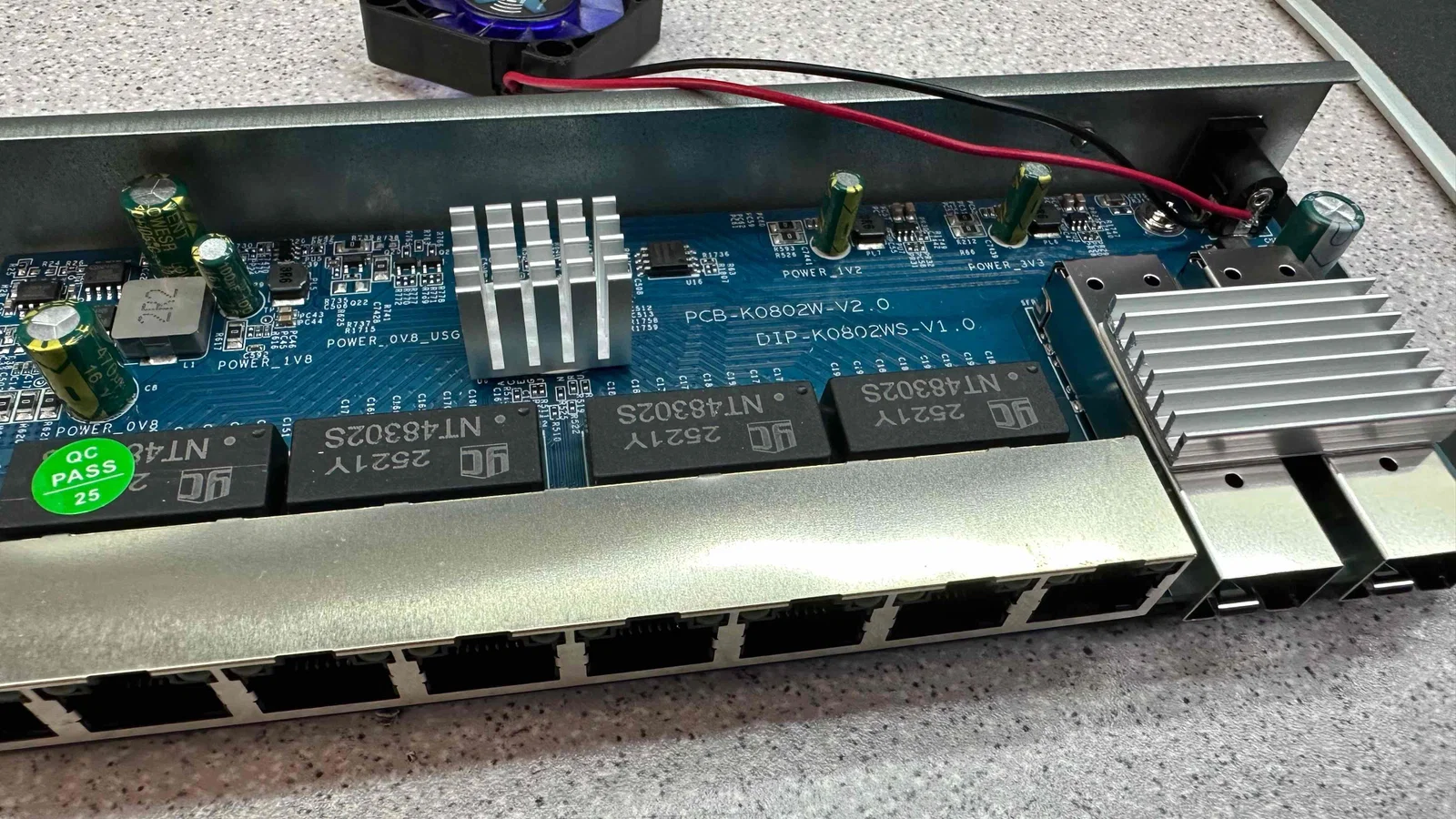

Đây là mẫu vỏ hộp (case) dành cho dòng switch K0802WS phổ biến từ Trung Quốc, như các loại của Davuaz hay nhiều thương hiệu khác. Thiết kế này hỗ trợ lắp quạt 40mm, bạn có thể hàn trực tiếp vào nguồn 12V bên trong switch. Bạn cũng có thể lắp thêm một bộ chuyển đổi điện áp (buck converter) nhỏ vào nắp quạt, như mẫu MP1584EN mà mình đã dùng để giúp quạt chạy êm hơn.
Những thứ bạn cần chuẩn bị:
- Một chiếc quạt 40mm (mình dùng loại Sunon HA40101V4-1000U-A99)
- 4x ốc cấy nhiệt (M3 heated insert)
- 4x ốc M3 dài 6-10mm để cố định nắp vào vỏ (bắt từ bên trong)
- 4x ốc để gắn quạt lên nắp, mình dùng ốc M3 16mm kèm bu lông
- Tùy chọn: Bộ buck converter nhỏ, ví dụ như MP1584EN
Nếu bạn muốn tùy chỉnh thiết kế này, cứ thoải mái chỉnh sửa nhé: https://www.tinkercad.com/things/6XAZBLF2j7d-k0802ws-switch-case?sharecode=nVQIl7z21WQi5fv1aDOR29biyhfwShIUtAYSVoAGMq4
