Báng gắn pin Milwaukee M12 cho Maxim Pro

Thiết lập in:

Mình dùng 4 lớp tường (walls), 25% cubic, có hỗ trợ (supports) cho phần báng chính. Còn với phần gắn M12 nhỏ hơn thì dùng 4 lớp tường, 10% cubic, không cần support. Mọi người cứ in theo hướng đã đặt sẵn trong file nhé.

Phần cứng:

Cái này dùng để gắn pin M12. Của mình thì nó vừa khít luôn, không cần phải dán keo gì cả.

https://www.amazon.com/dp/B0D5YLSWLB?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Các linh kiện cần thiết khác:

• 1x - Giắc cắm XT30 đực
• Khoảng 15cm - Dây điện 16 gauge (đỏ/đen). Không bắt buộc, nhưng dùng dây này giúp việc lắp báng vào dễ dàng hơn nhiều sau khi đã nối xong giắc XT30.
• Dụng cụ hàn/ống co nhiệt
• 1x - Ốc M3x45
• 1x - Đai ốc lục giác M3

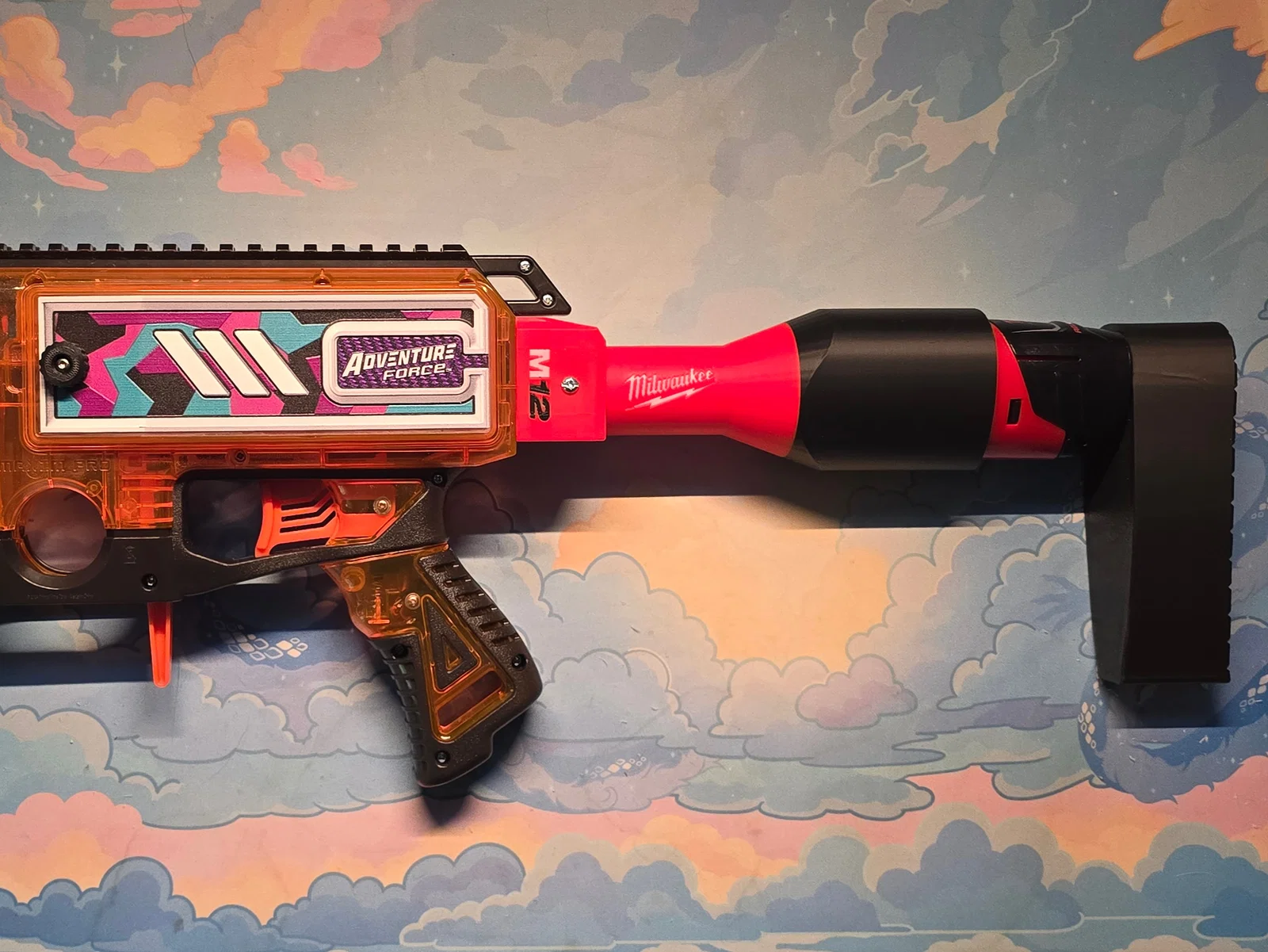

• 1x - Pin Milwaukee M12. Mình khuyên dùng loại pin nhỏ vì dùng loại lớn sẽ bị nặng đuôi. Mình có kèm theo một file để lắp báng êm hơn khi dùng pin M12 loại nhỏ.

Mình cắt dây khá sát với phụ kiện này, sau đó hàn dây 16 gauge vào vì nó dẻo hơn. Mình làm dây dài hơn báng một chút rồi hàn đầu nối XT30 vào cuối.

Sau đó mình dùng mũi khoan 1/8" để khoan rộng lỗ bắt vít trên báng ra.

Tiếp theo, dùng máy khoan hoặc máy mài cầm tay tạo một lỗ ở phần mặt sau giữa các khớp nối để luồn dây XT30 từ Maxim qua phía đuôi của blaster.

Rồi bạn nối các đầu giắc XT30 lại với nhau, cẩn thận lắp báng vào. Đảm bảo dây nằm gọn trong báng, không bị cấn ở đâu nhé. Sau khi đã vào vị trí, hãy bắt vít M3x45 qua lỗ báng và siết chặt bằng đai ốc ở phía bên kia. Không cần siết quá mạnh đâu.

Nếu bạn dùng pin M12 loại nhỏ, phải tháo vít ở phần nhựa đen phía sau chỗ có lẫy gài (chỉ có một con vít thôi). Mình dùng keo dán sắt để cố định phần báng, sau đó lắp vít lại xuyên qua báng và siết chặt.

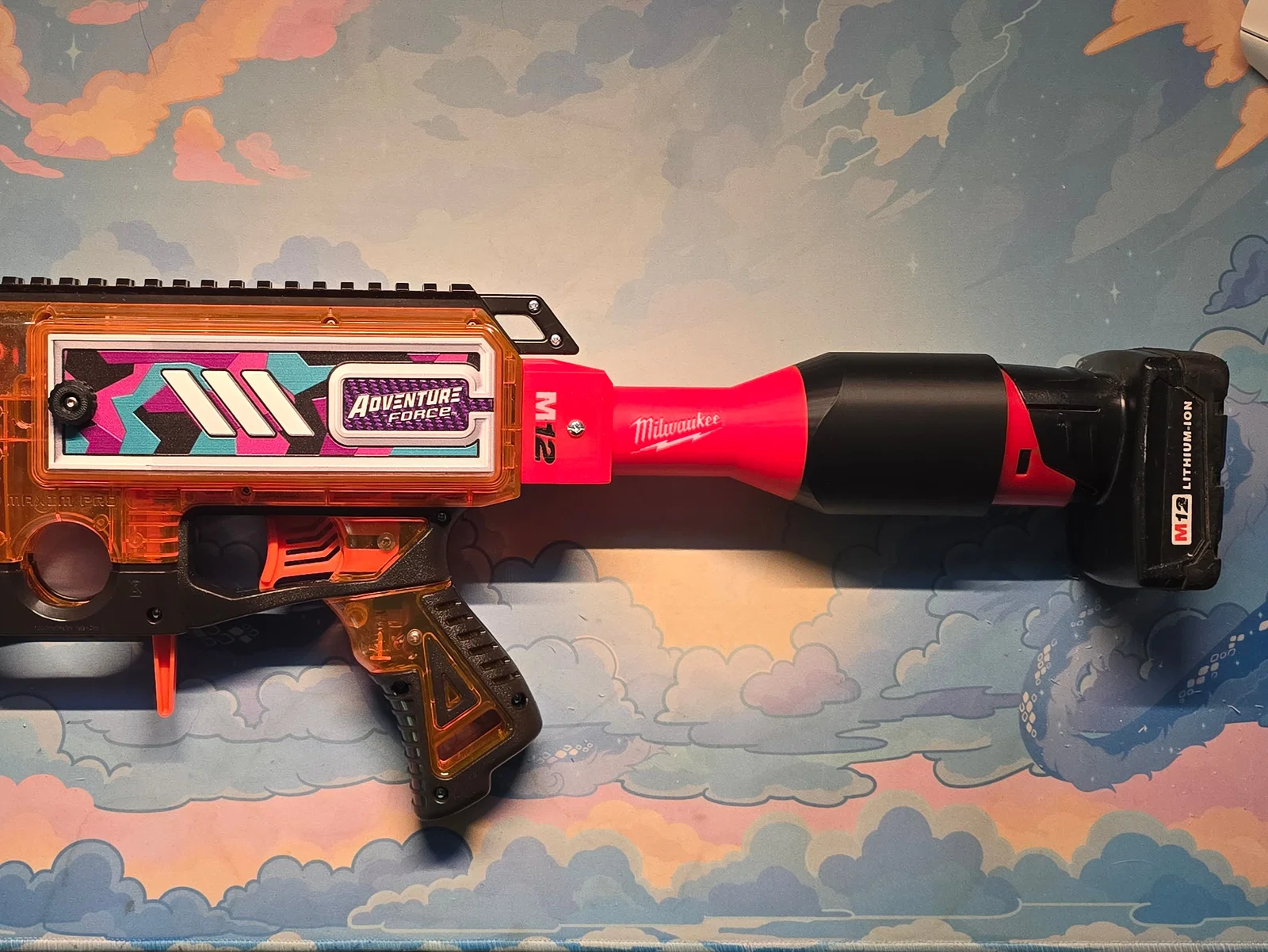

Vậy là bạn đã có một cục pin M12 để dùng cho Maxim rồi! Việc thay pin trở nên cực kỳ dễ dàng mà trông lại còn rất ngầu nữa.
