Mô hình kiểm tra độ dốc cong (Curved Overhang Test)

Khi anh em bước chân vào thế giới in 3D, một trong những thử thách lớn nhất chính là in các phần nhô ra (overhang) mà không cần dùng đến vật liệu hỗ trợ (support). Để giúp mọi người dễ dàng kiểm tra khả năng của máy in cũng như cài đặt của mình, tôi đã thiết kế mẫu "Curved Overhang Test". Đây là một công cụ cực kỳ hữu ích để anh em đánh giá chính xác giới hạn góc in của máy đối với các bề mặt cong, thay vì chỉ kiểm tra các góc cạnh phẳng như thông thường.

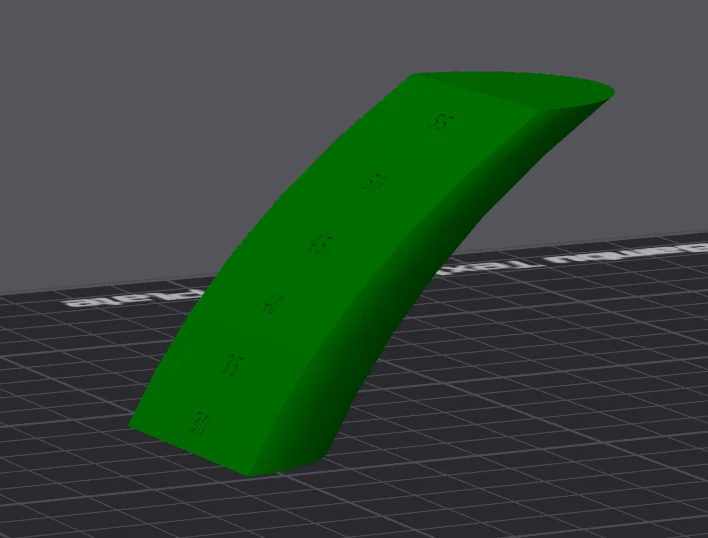

Mẫu thử này được thiết kế với độ nghiêng tăng dần từ 30 đến 55 độ hoặc 30 đến 65 độ tùy phiên bản, giúp anh em nhìn thấy rõ điểm mà nhựa bắt đầu bị chảy xệ hoặc bong tróc. Việc sử dụng các đường cong thay vì các cạnh thẳng mang lại cái nhìn chân thực hơn cho các chi tiết thẩm mỹ trong thực tế, từ đó giúp anh em tinh chỉnh thông số nhiệt độ, tốc độ quạt làm mát và tốc độ in sao cho đạt kết quả đẹp nhất.

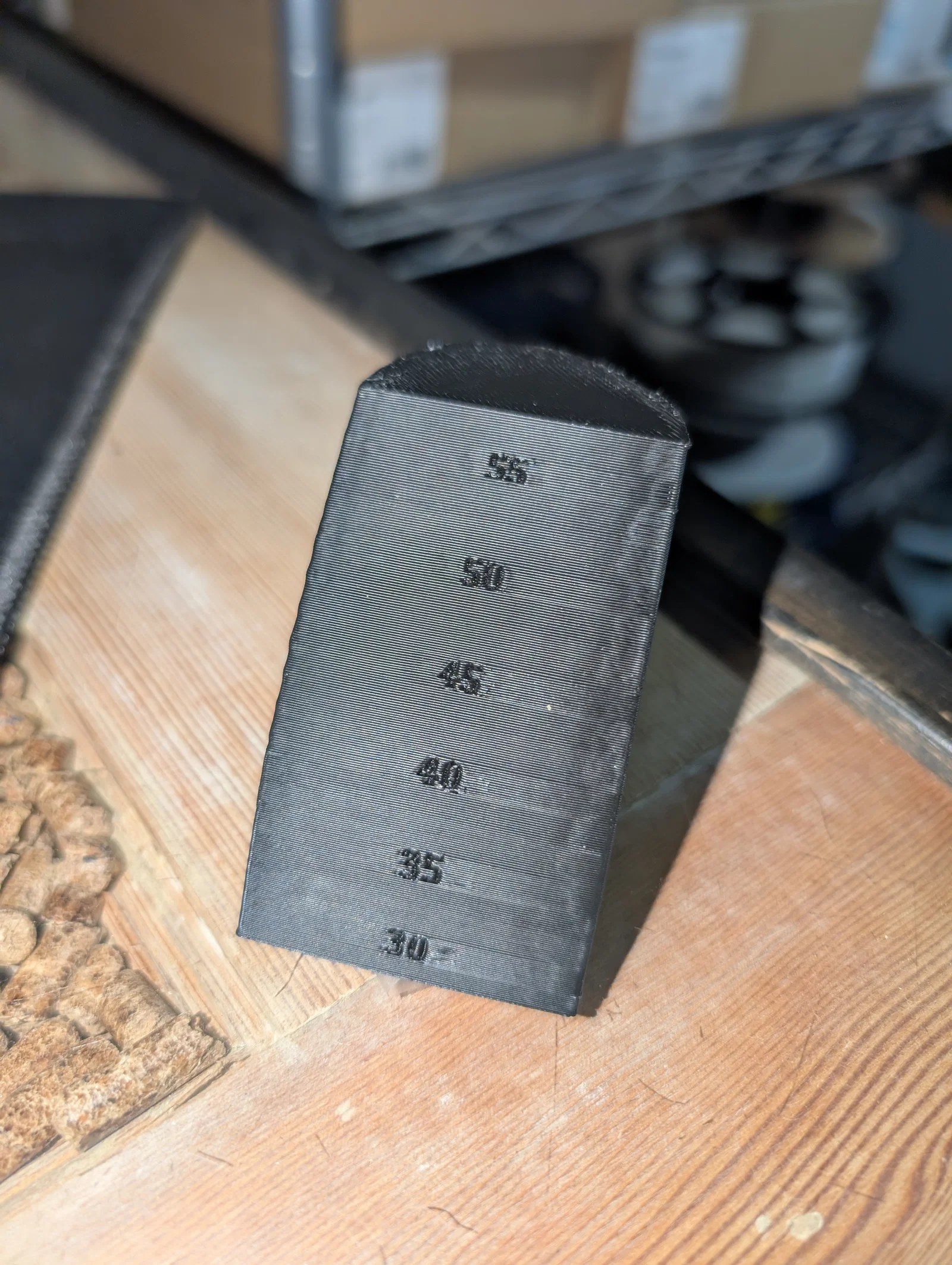

Sử dụng mẫu này rất đơn giản: anh em chỉ cần in ra và quan sát các con số được khắc trên bề mặt. Tại các vị trí ghi số, nếu bề mặt vẫn trơn láng thì máy in của anh em đã xử lý tốt, còn nếu thấy nhựa đùn ra không đều hay bị xệ, đó chính là giới hạn mà anh em cần phải cải thiện. Dưới đây là một số lưu ý nhỏ để anh em có kết quả kiểm tra chuẩn nhất:

• Kiểm tra thực tế: Mẫu in giúp anh em nhận biết chính xác ngưỡng góc độ mà máy in của mình bắt đầu gặp khó khăn với bề mặt cong.
• Cài đặt in: Nên in với độ phân giải layer height tiêu chuẩn (0.2mm) để thấy rõ sự khác biệt giữa các mức độ góc.
• Vật liệu: Sử dụng PLA là tốt nhất cho bài test này vì nó có khả năng làm mát nhanh, giúp anh em dễ dàng phân biệt được giới hạn của máy.

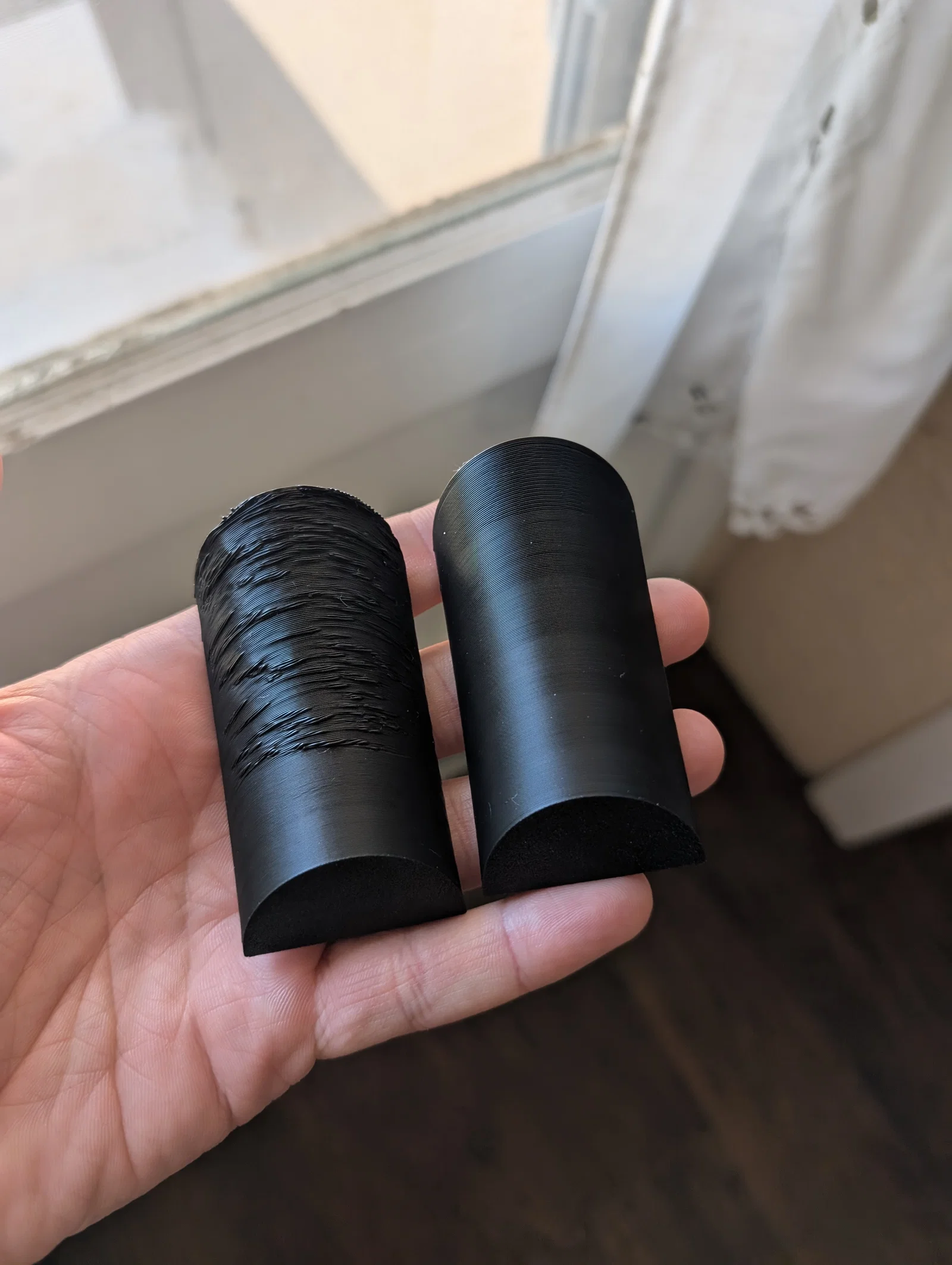

• Phân tích kết quả: So sánh các mặt in đã hoàn thành, nếu thấy các lớp nhựa bắt đầu trông "lởm chởm" ở góc nào, đó chính là góc overhang tối đa mà anh em nên tránh khi thiết kế nếu không muốn dùng support.
• Tiết kiệm thời gian: Chỉ mất một khoảng thời gian ngắn để in mẫu nhỏ này, anh em sẽ hiểu sâu hơn về chiếc máy của mình mà không cần tốn quá nhiều nhựa.

Hy vọng với mẫu kiểm tra nhỏ gọn này, anh em sẽ tự tin hơn khi thực hiện các dự án in 3D phức tạp, tạo ra được những sản phẩm hoàn thiện nhất mà không cần phụ thuộc quá nhiều vào support làm xấu bề mặt.
