Yet Another Drybox - Hộp bảo quản nhựa in 3D nhỏ gọn

Tại sao lại là thiết kế "Yet Another Drybox" này?

Tôi đã tìm kiếm một giải pháp bảo quản cho nhựa in của mình, nhưng những thiết kế phổ biến mà tôi tìm thấy không phù hợp về kích thước hoặc không đáp ứng được tất cả các nhu cầu của tôi. Cuối cùng, tôi đã tìm thấy một số hộp chứa trên Amazon (xem danh sách linh kiện bên dưới) có kích thước bên ngoài hoàn hảo, vì vậy tôi bắt đầu thiết kế các bộ phận cần thiết để biến nó thành một thiết kế hộp chống ẩm (drybox) mới.

Điều gì đặc biệt ở chiếc hộp này?

• Nó có kích thước nhỏ gọn chỉ khoảng ~46cm (chiều rộng) x 26cm (chiều sâu). Điều này có nghĩa là nó vừa vặn trong tủ (chiều rộng bên trong ~46cm), có thể xếp chồng theo hàng (một cái trước, một cái sau, chiếm ~53cm) và tất nhiên là xếp chồng lên nhau.

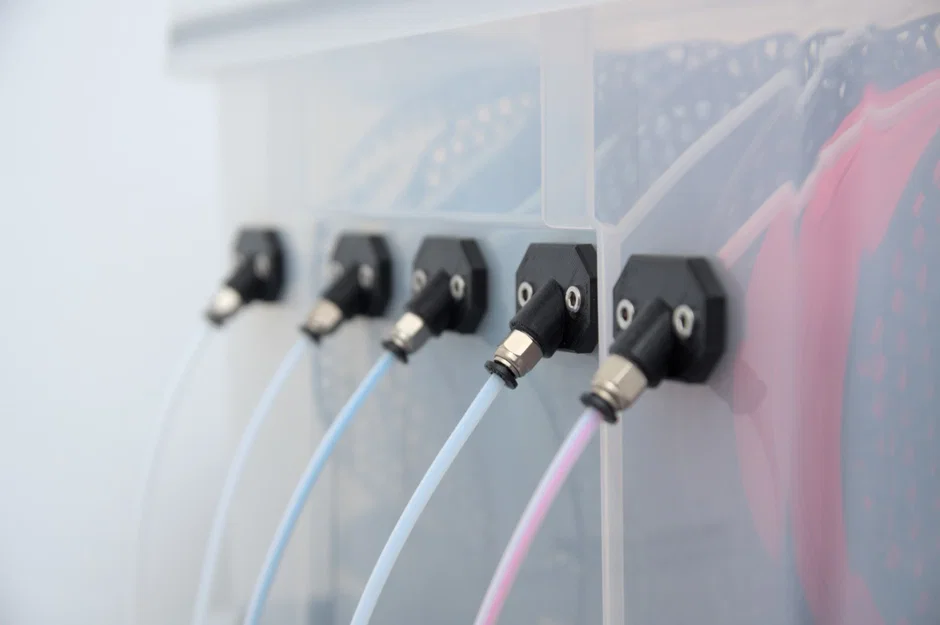

• Đường dẫn nhựa với lỗ thoát được thiết kế vát góc, không cần thêm không gian để thực hiện việc xếp chồng này.

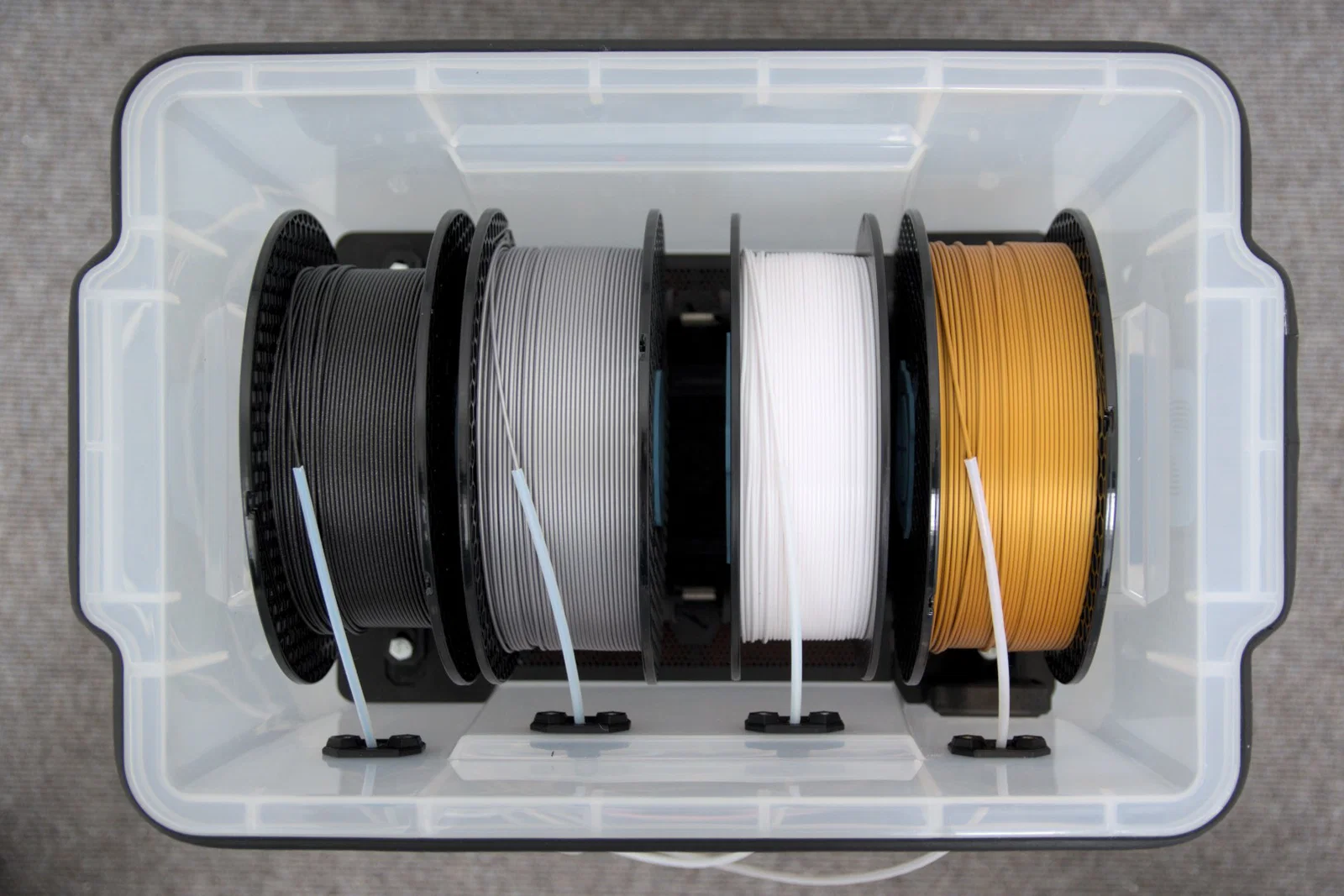

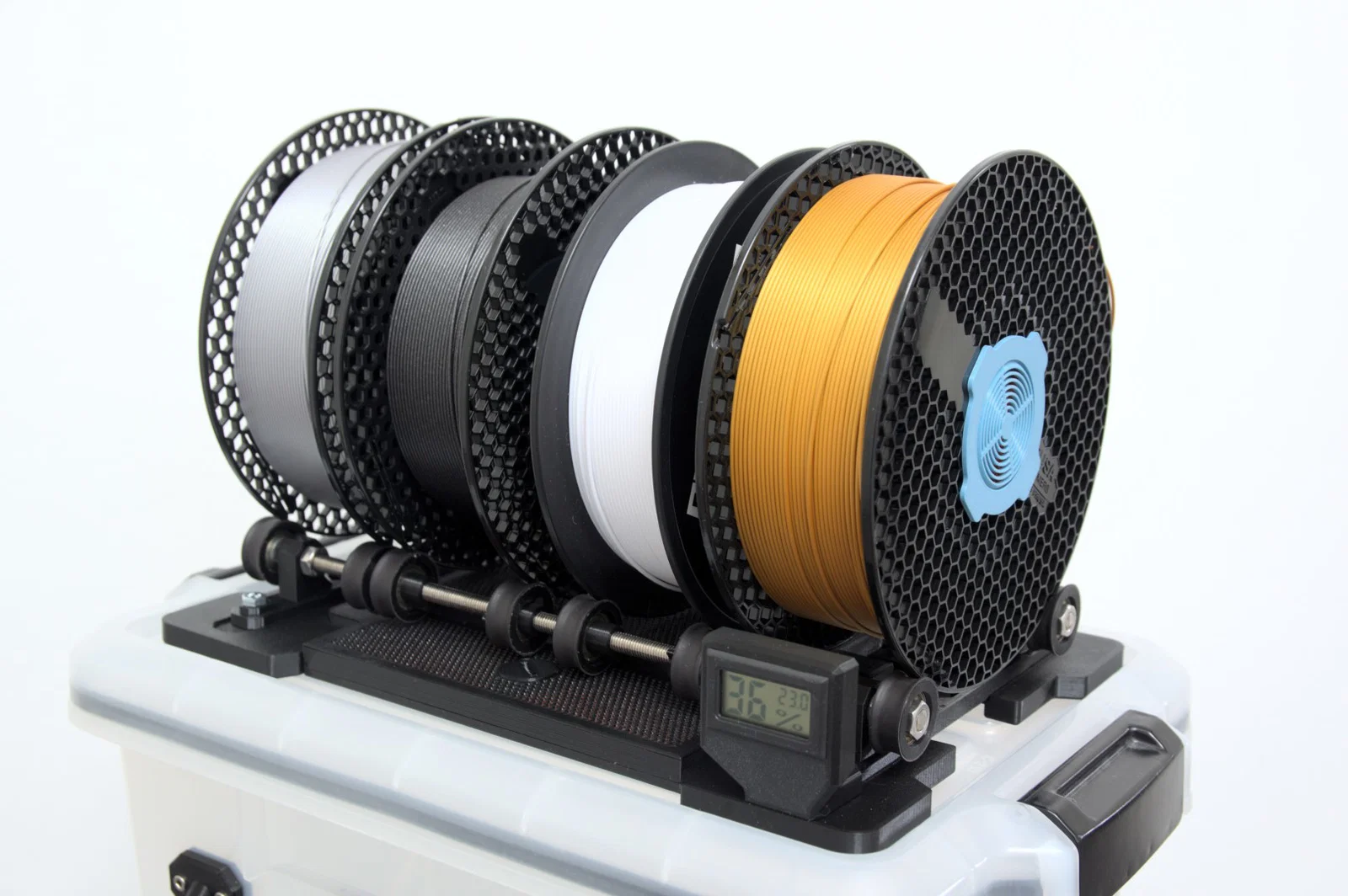

• Với kích thước nhỏ gọn như vậy, nó vẫn chứa được bốn cuộn nhựa 1kg. Ngoài ra, bạn cũng có thể chứa 5 cuộn nhựa nhỏ hơn.

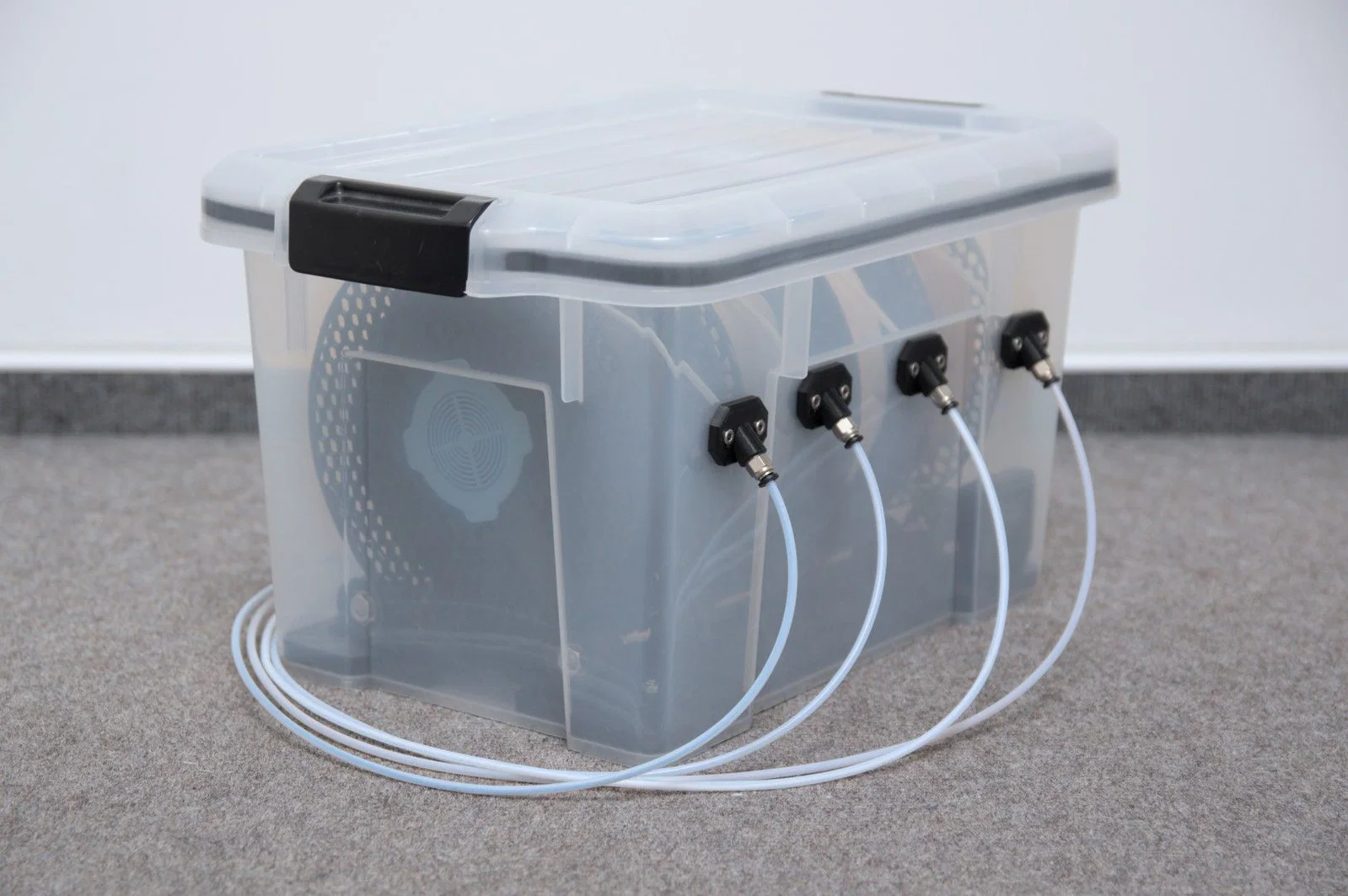

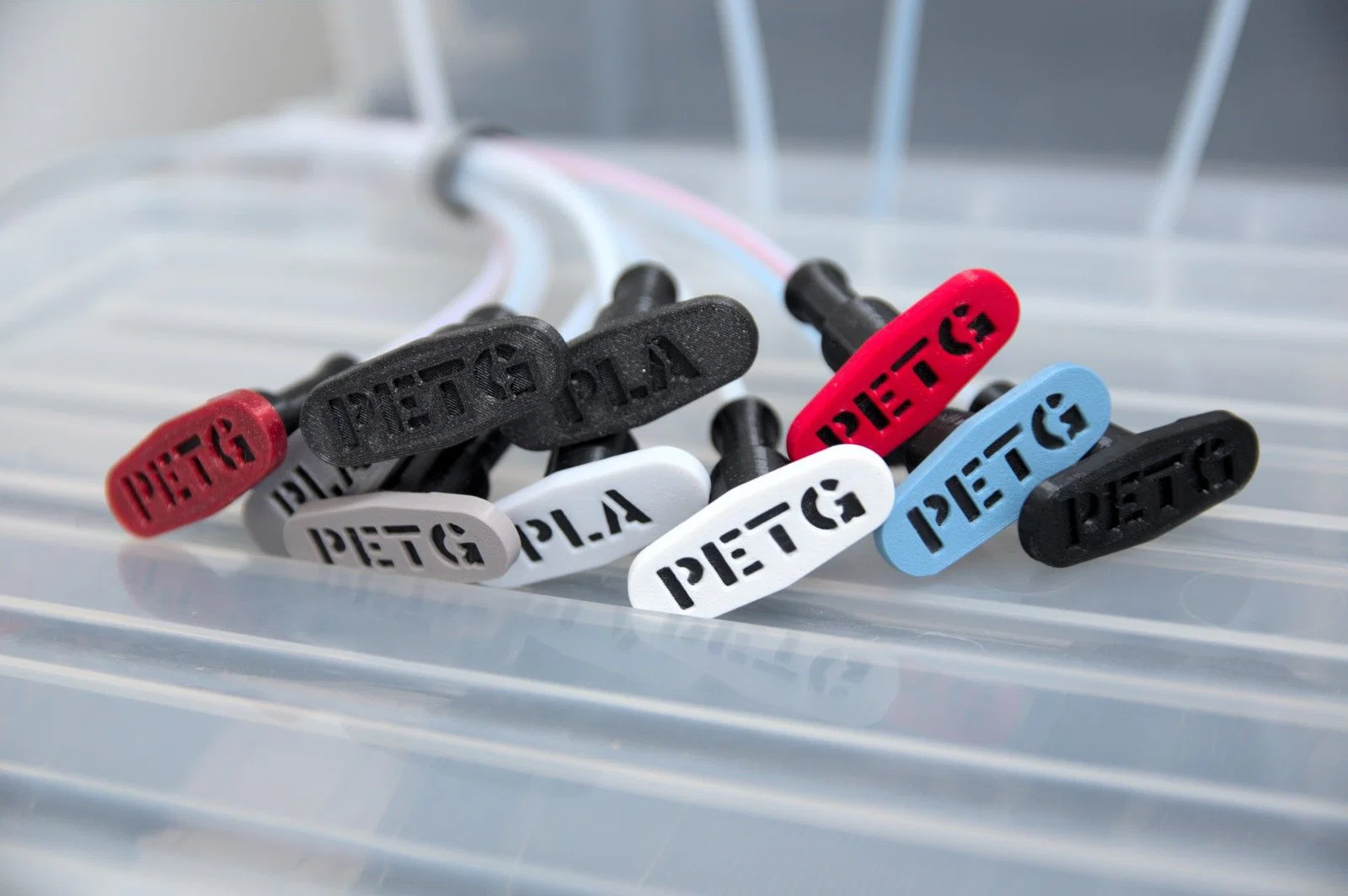

• Các nắp đặc biệt cho ống dẫn bowden ngược, có nhãn dán và cơ chế kẹp ngăn nhựa bị tuột ngược vào trong ống.
• Đường đi vát góc của ống PTFE cho phép "kéo ngược" một chút: Khi thay đổi nhựa trong thiết lập ống bowden ngược này và đẩy một vài cm nhựa ngược vào ống PTFE, ống sẽ giữ một chút lực căng để nhựa không bị lỏng quanh cuộn.

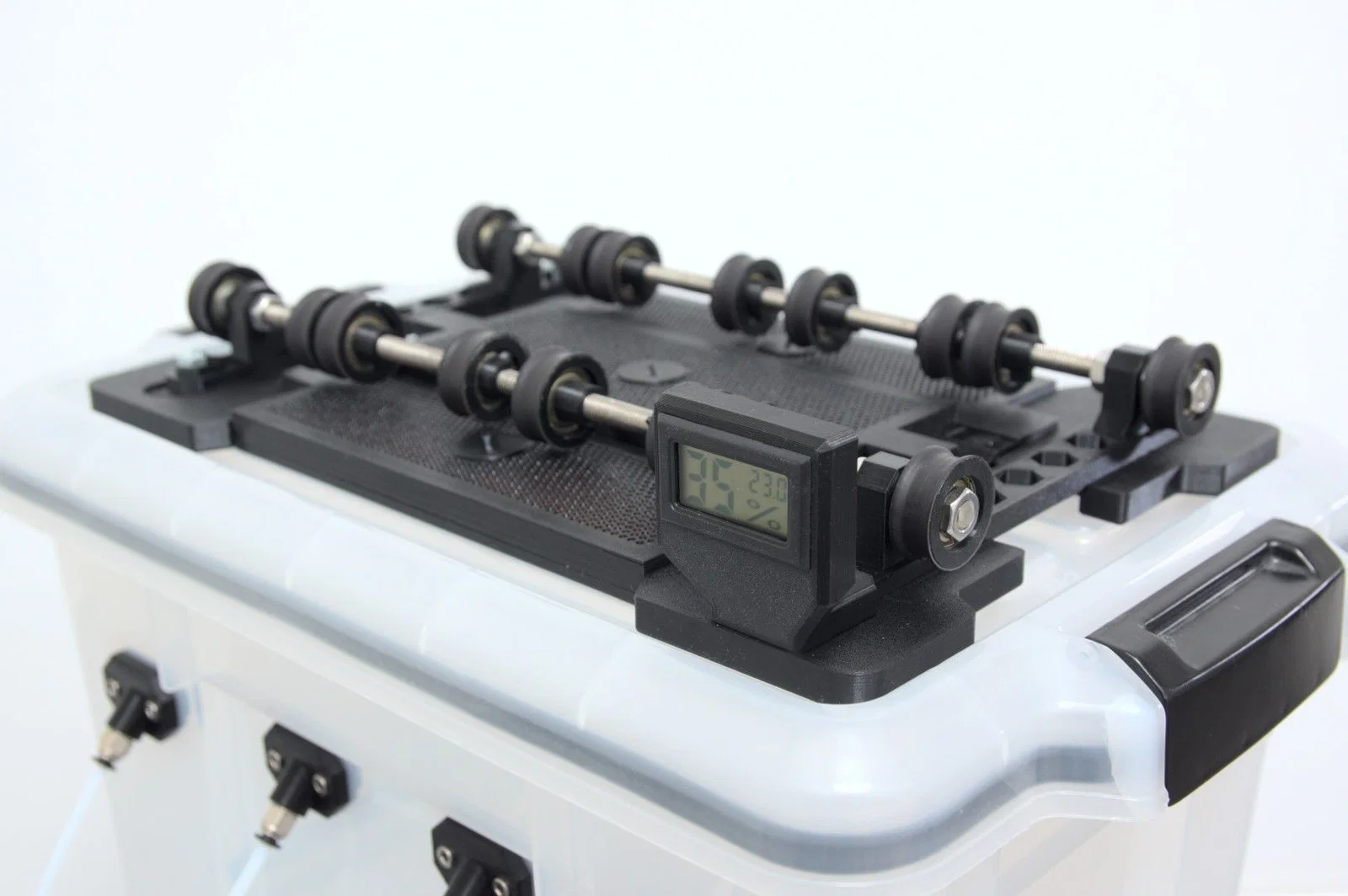

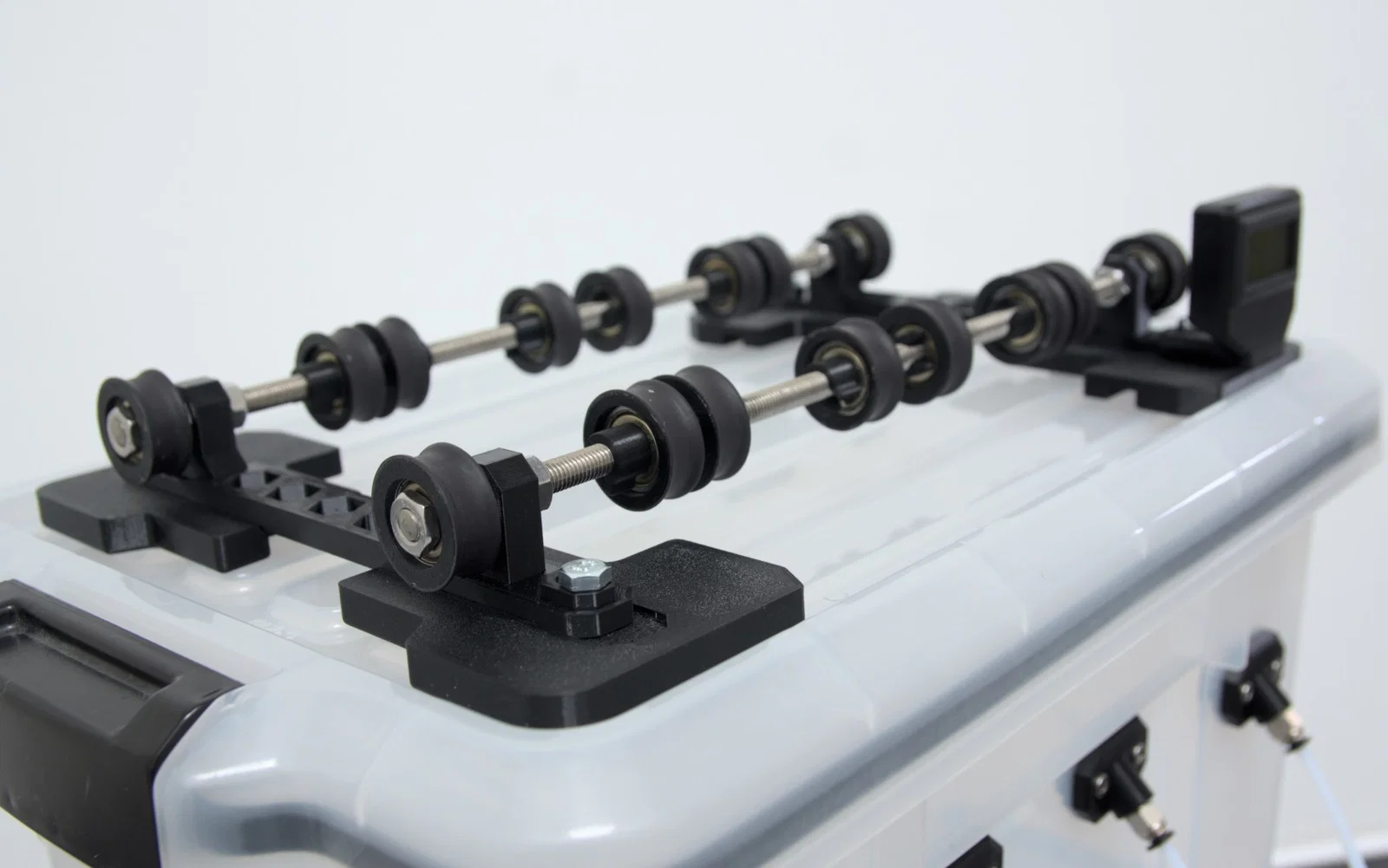

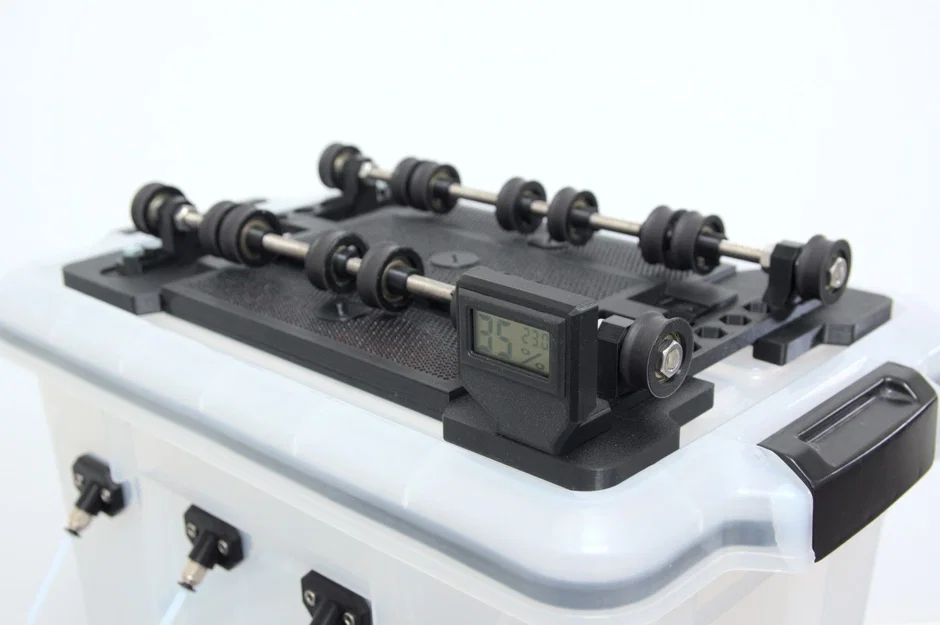

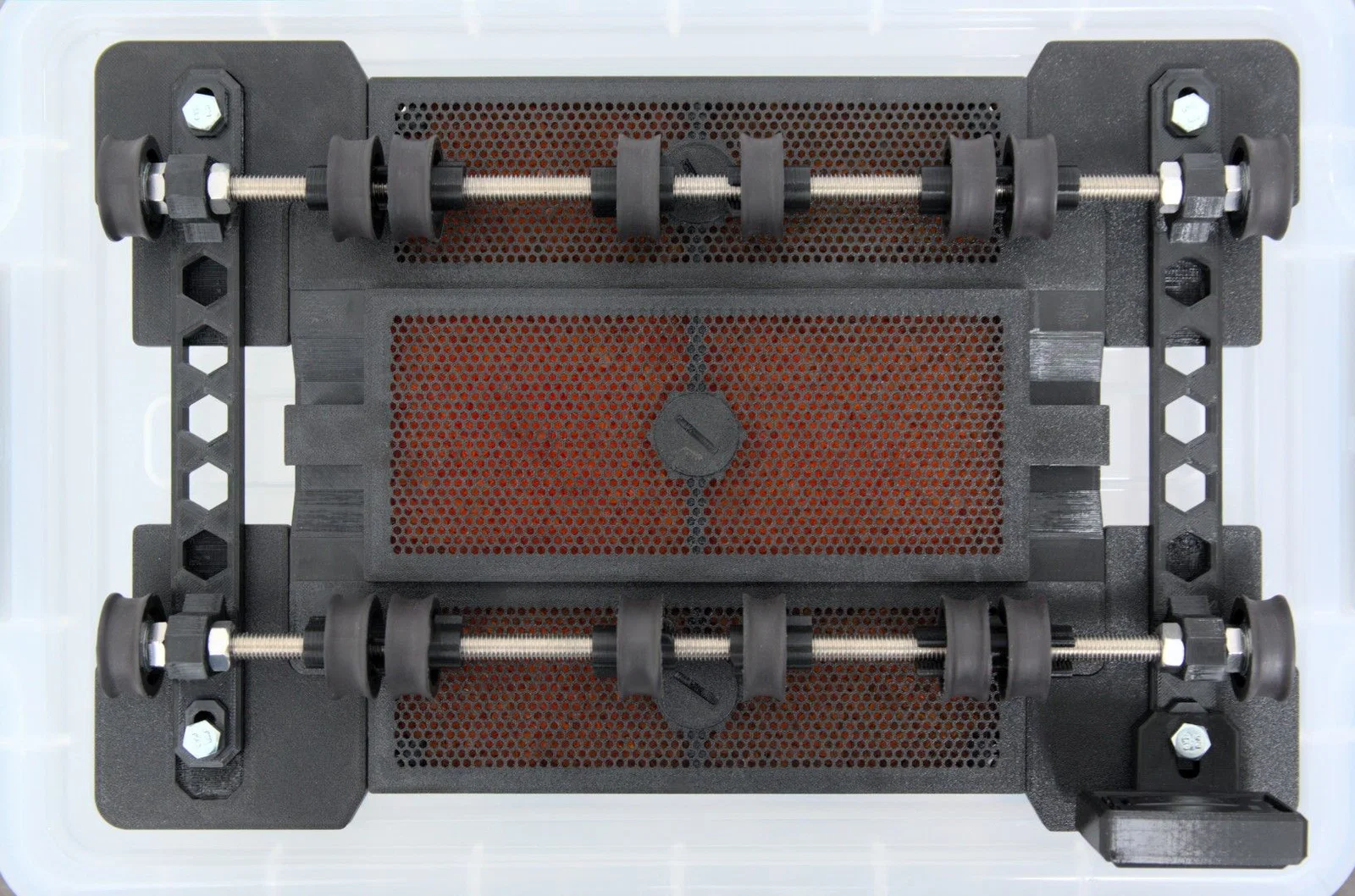

• Cụm pulley dựa trên vòng bi có thể điều chỉnh cơ học, tích hợp giá gắn ẩm kế và hộp chứa silica gel.
• Tất nhiên là nó có thể xếp chồng, kín khí, đẹp mắt và được thiết kế rất kỹ lưỡng ;-)

Các tùy chọn đặt và xếp chồng

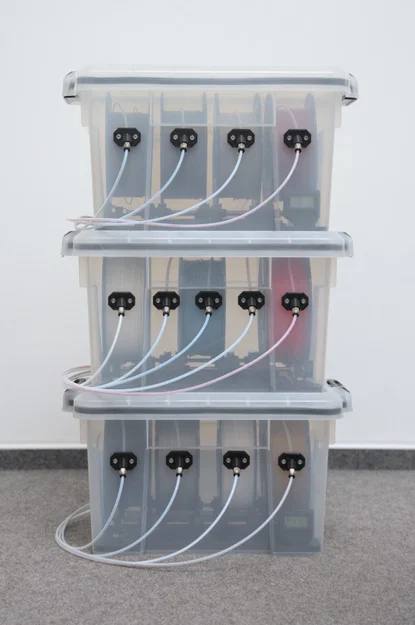

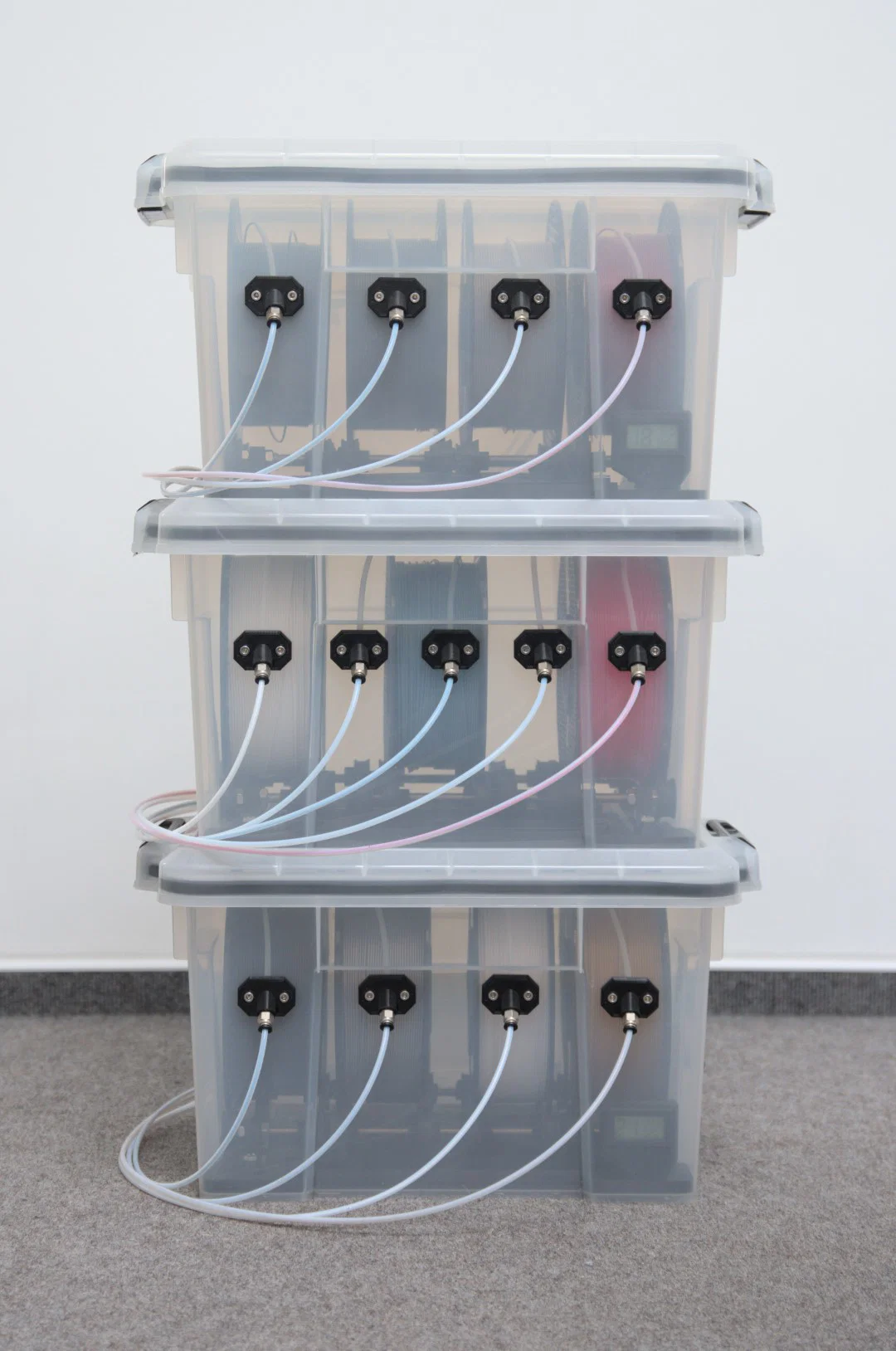

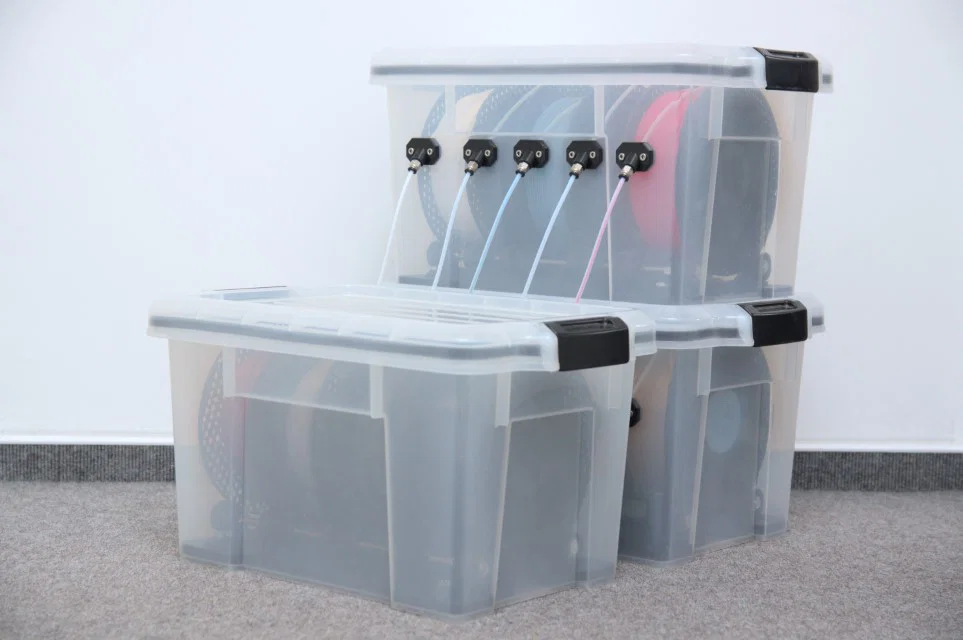

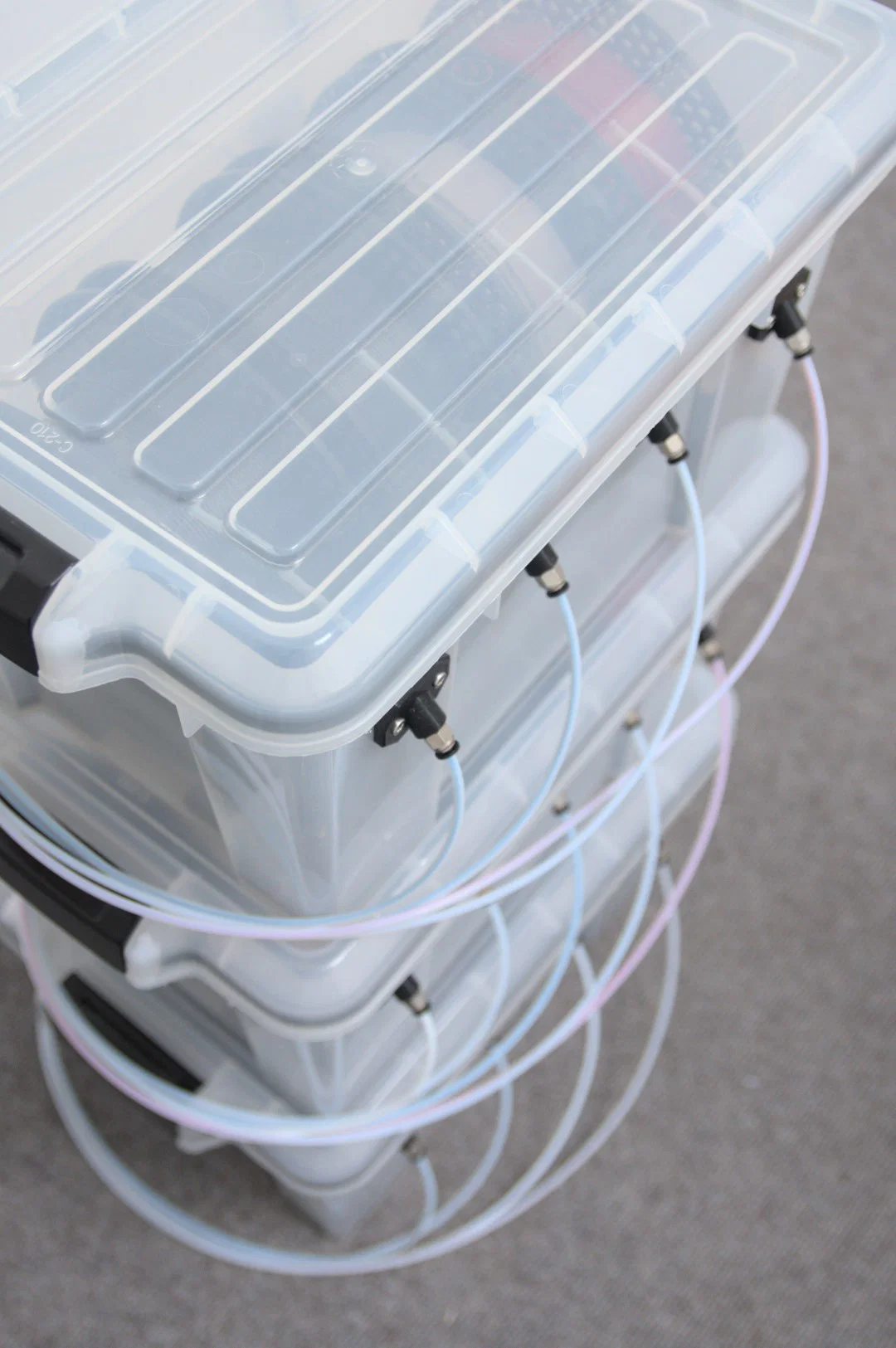

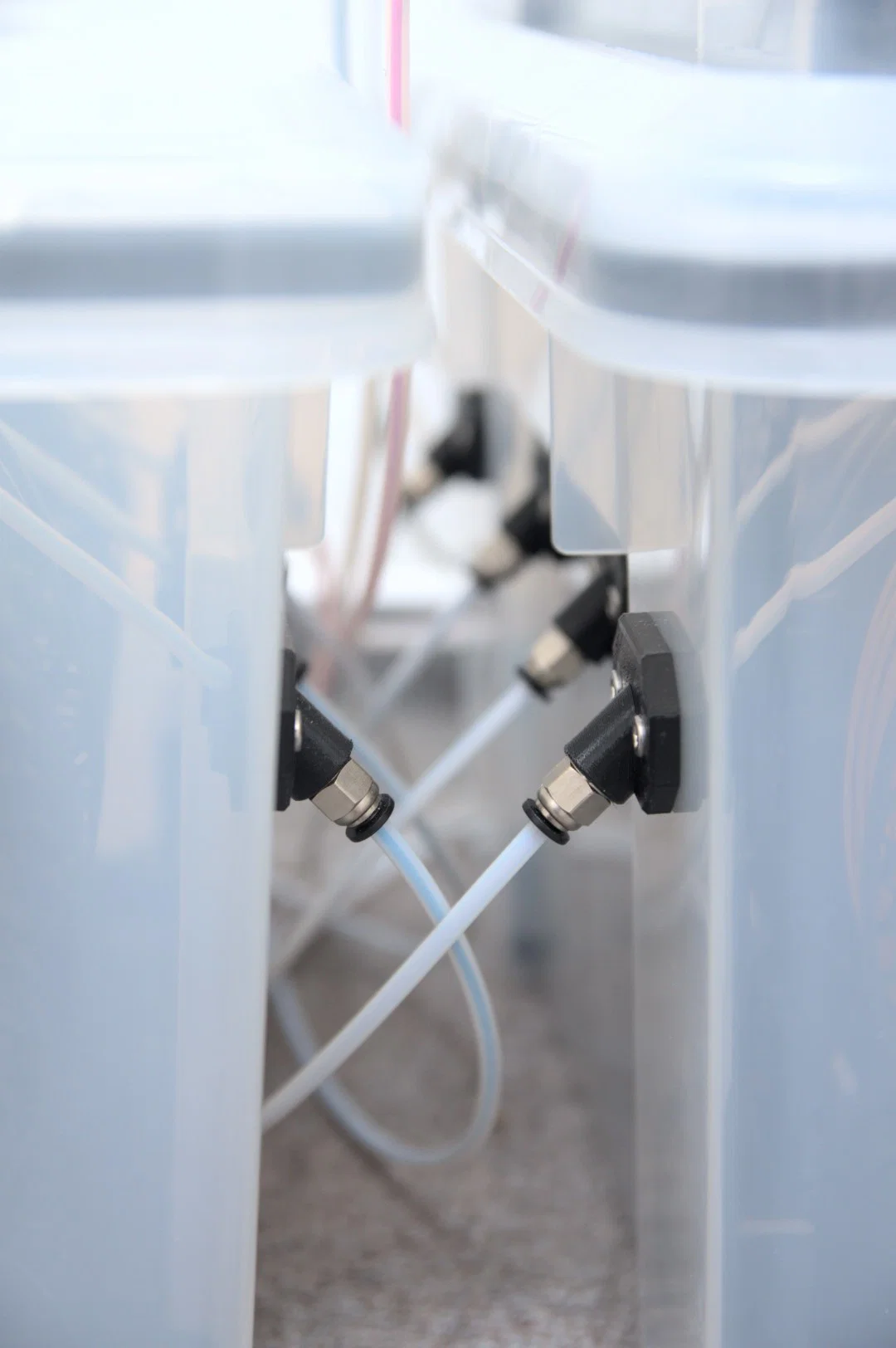

Tính năng chính của chiếc hộp này là nó có thể xếp chồng khít và vừa vặn trong tủ rộng 50 cm. Bên cạnh việc xếp chồng theo chiều dọc (hình 1), nó cũng có thể xếp chồng trước sau. Do lỗ thoát nhựa được thiết kế vát góc nên chúng hỗ trợ hoàn hảo cho kiểu sắp xếp này (hình 2 và 3).

Trong thiết lập của tôi, các hộp được đặt phía trên máy in (hình 4 và 5) với các ống PTFE được dẫn qua một lỗ trên tấm kệ, cho phép tôi truy cập trực tiếp nhựa từ cả ba hộp để in.

Nếu muốn đặt hộp bên cạnh máy in, bạn có thể gắn lỗ thoát nhựa tương ứng (ví dụ: xoay 180° và thấp xuống một chút) để các ống PTFE dẫn ngược lên trên.

Dự án đa mô hình và tệp nằm ở đâu?

Tôi quyết định công bố hai thành phần của thiết kế drybox này dưới dạng mô hình riêng biệt. Chỉ cần nhấp vào các liên kết để lấy tệp và mô tả chi tiết:

• Nắp ống PTFE có nhãn nhựa

Lý do là vì hai bộ phận này khá phổ biến và có thể hữu ích cho việc xây dựng các loại drybox khác.

Ngoài ra, bạn nên in thêm các hộp chứa Silica gel để đặt vào giữa cuộn nhựa. Điều này giúp giữ cho không khí trong hộp khô lâu hơn, dễ dàng thay thế silica gel khi đổi cuộn nhựa, và tăng trọng lượng giúp cuộn nhựa lăn ổn định hơn trên các pulley.

Các bộ phận, cách in và những điều cần biết

Đối với hộp của mình, tôi đã in mọi thứ bằng PETG của Prusament với chiều cao lớp 0.2 mm.

Lưu ý: Các tệp STL đã được định hướng đúng trên bàn in.

• Baseplate (Đế): Phù hợp với góc của drybox. Cần 4 cái (2 loại mỗi loại).
• Brackets (Giá đỡ): Dùng để giữ thanh ren. Cần 2 cái.

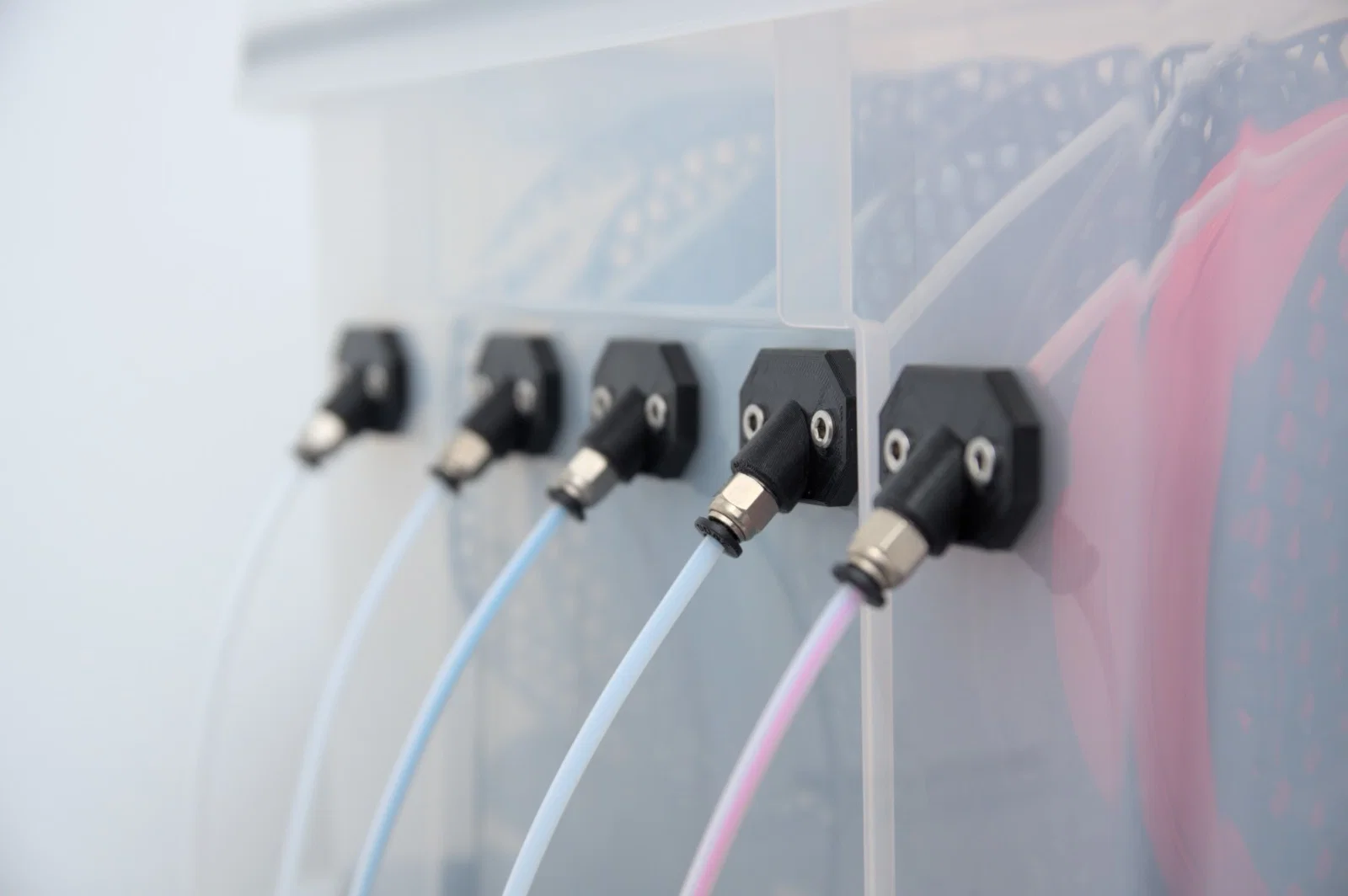

• Filament Outlet (Lỗ thoát nhựa): Vát góc và gần như kín khí. Cần 5 cái.

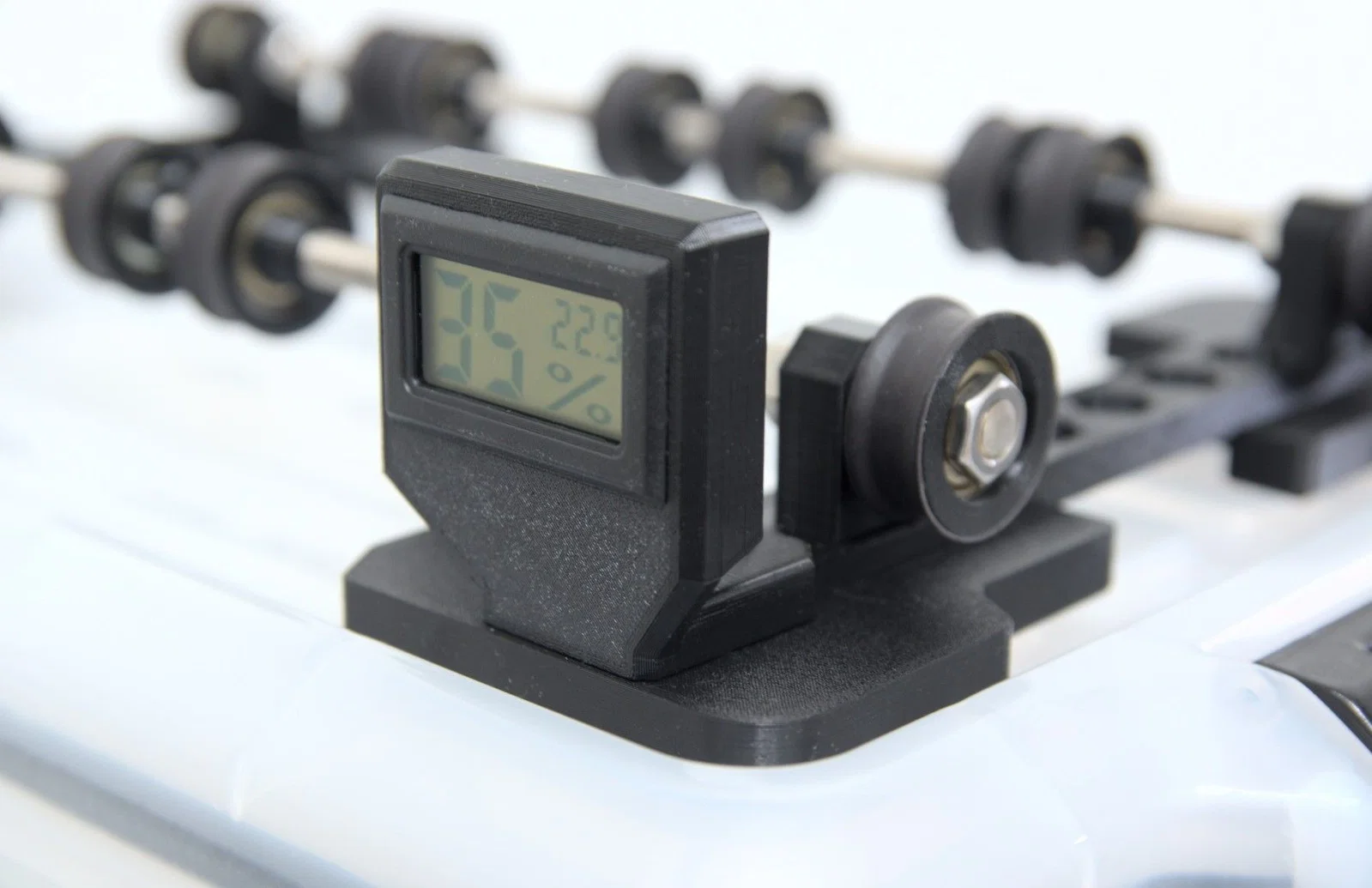

• Hygrometer Mount (Giá đỡ ẩm kế): Gắn vào giá đỡ bên phải. Cần 1 cái.

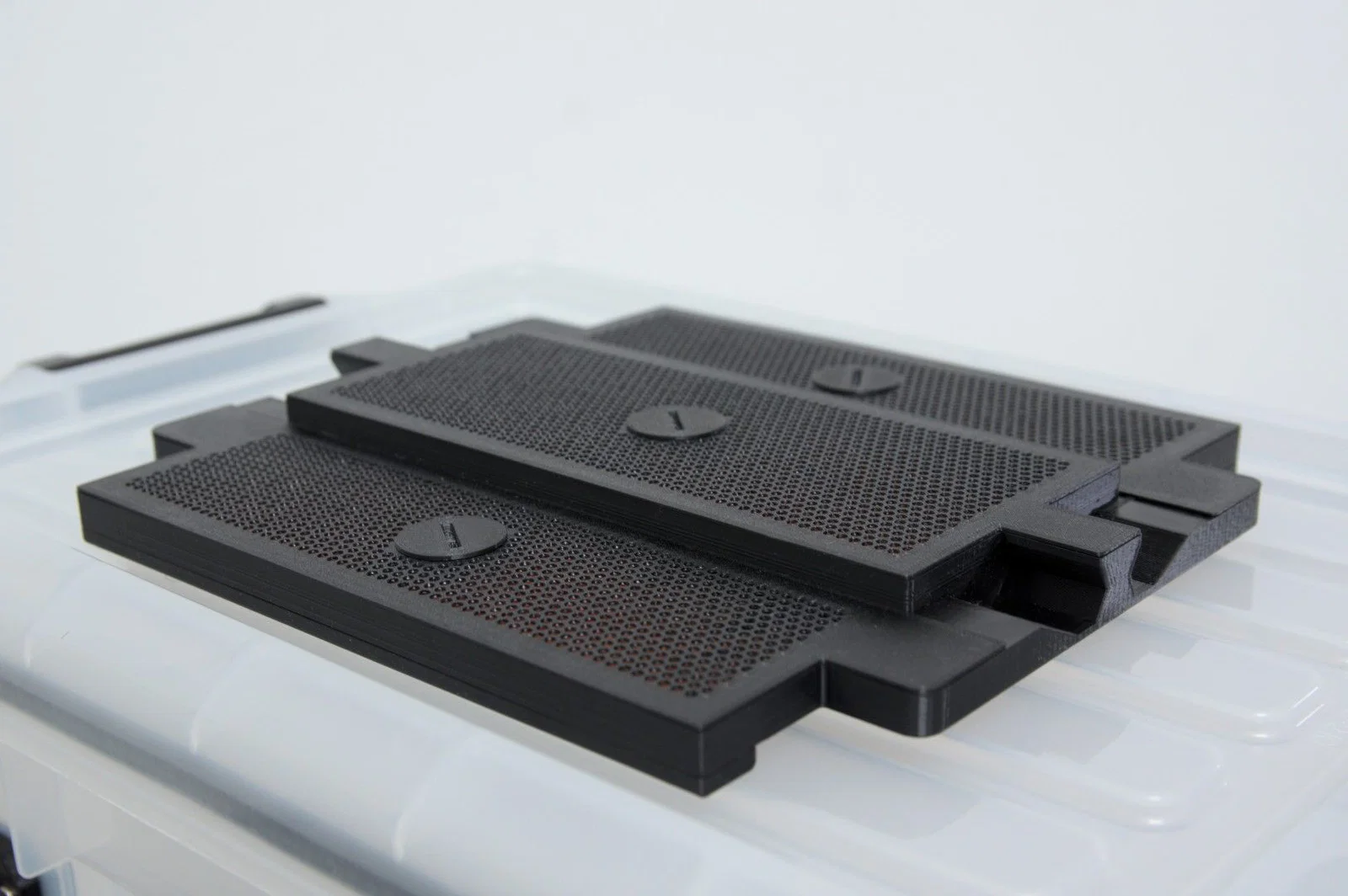

• Silica-Container (Hộp chứa Silica): Cần 1 bộ, tiêu tốn khá nhiều nhựa nhưng giúp hộp trông chuyên nghiệp.

Linh kiện cần thiết

Bạn sẽ cần các linh kiện như: Hộp IRIS SK-210 (21L), vòng bi 608 ZZ, Silica Gel, ống PTFE, các khớp nối PC4-M10, ẩm kế Mini LCD, cùng các loại ốc vít M4, M6, M8 và thanh ren M8 dài 1m.

Lắp ráp

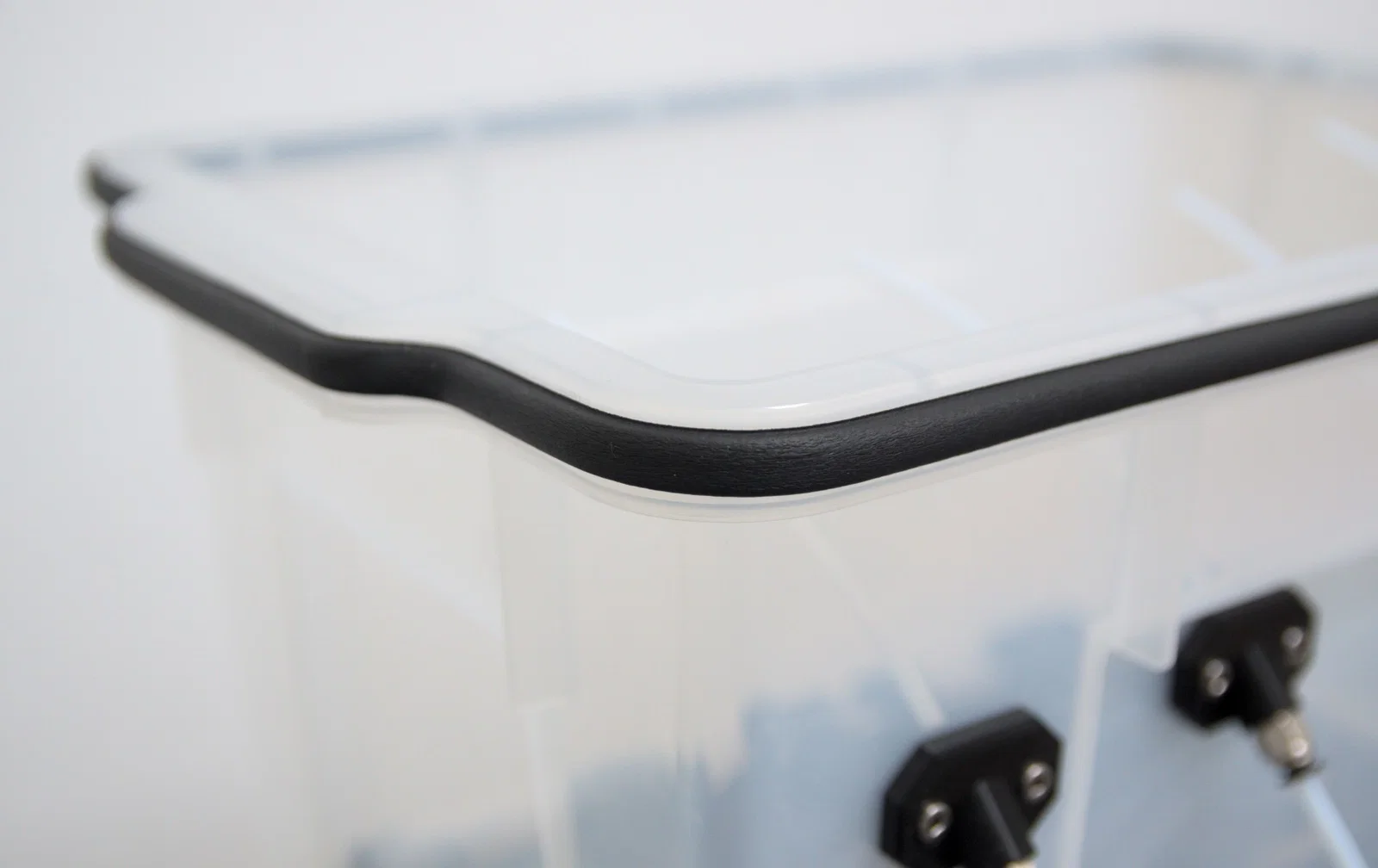

Làm theo các bước hướng dẫn cụ thể trong hình ảnh để lắp pulley, cụm giá đỡ, thanh ren và căn chỉnh vị trí. Đảm bảo dùng băng keo làm kín (sealing tape) để đạt được độ kín khí tối ưu cho hộp.

Kết thúc

Hãy tự hào nhìn ngắm chiếc hộp của mình, uống một cốc bia (hoặc bất cứ thứ gì bạn thích). Nếu thấy thiết kế này hữu ích, bạn có thể cân nhắc mời tôi một ly cà phê.
