Nắp bịt ống PTFE kèm nhãn đánh dấu Filament

Đây là một thành phần nằm trong dự án . Nếu bạn đang có ý định tự làm một chiếc hộp đựng, hãy nghía qua thử nhé! Biết đâu bạn sẽ tìm thấy những món hữu ích khác cho bản dựng của mình, hoặc thậm chí là làm luôn cả cái hộp hoàn chỉnh 🙂.

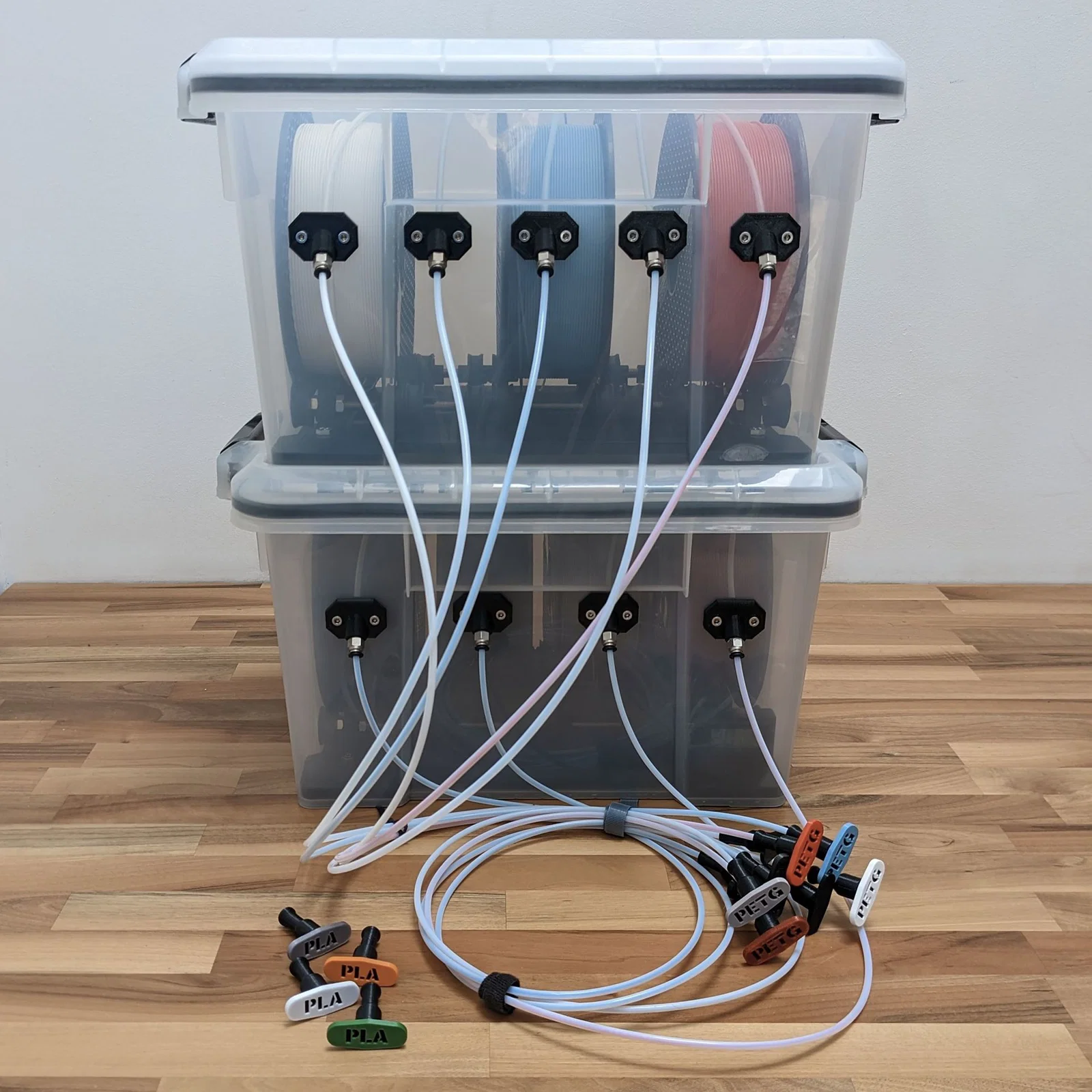

Khi làm hộp đựng filament, mình cần một vài chiếc nắp bịt cho các ống dẫn sợi (reverse bowden tube). Ngoài cơ chế kẹp giúp ngăn không cho filament bị tuột ngược vào trong ống, mình còn muốn có thêm các miếng nhãn kẹp vào để biết ống nào đang chứa loại nhựa nào.

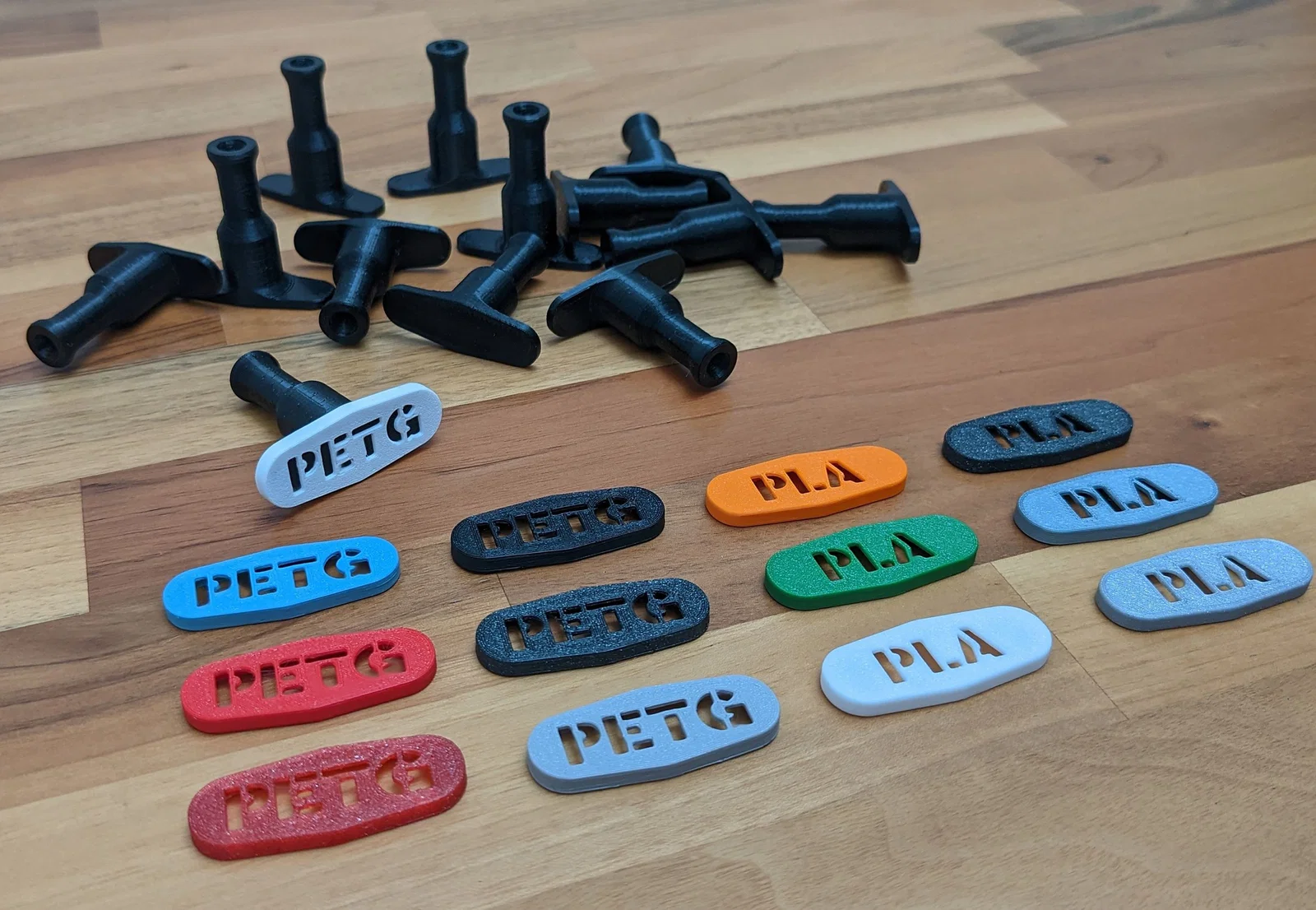

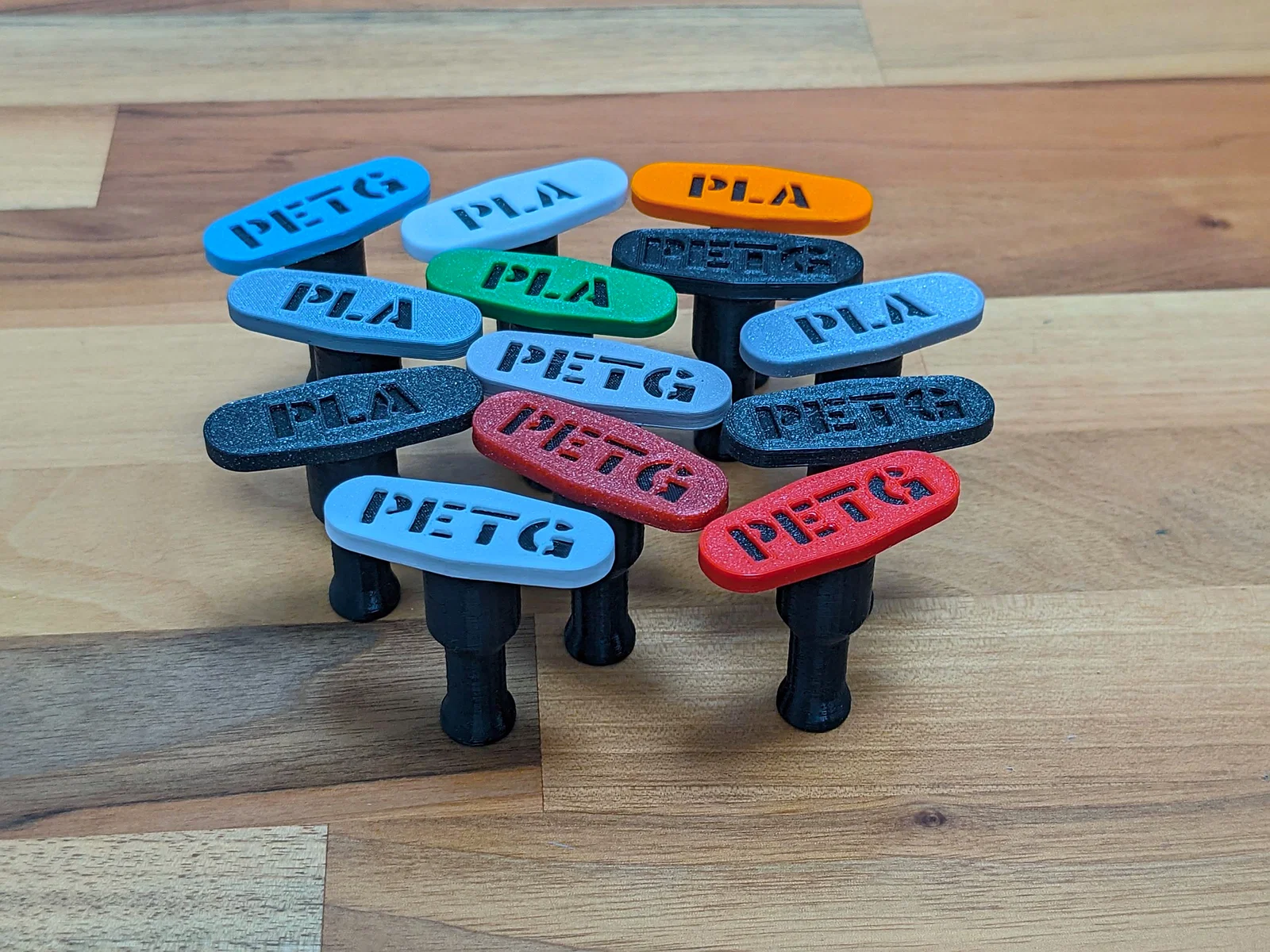

Vì vậy, mình đã thiết kế một số miếng nhãn có thể cắm vào cho các loại filament phổ biến nhất. Với hầu hết các loại nhựa, bạn có thể in nhãn bằng chính loại filament đang dùng trên cuộn đó, vừa làm nhãn vừa làm mẫu thử chất liệu luôn. Dù sao thì nó cũng giúp mình nhanh chóng tìm ra ống dẫn filament cần dùng.

Ngoài ra còn có một phiên bản nhãn trống để bạn có thể tự dập chữ lên nếu thích.

Chiếc nắp này được thiết kế cho ống PTFE có đường kính ngoài là 4 mm.

Chi tiết mô hình

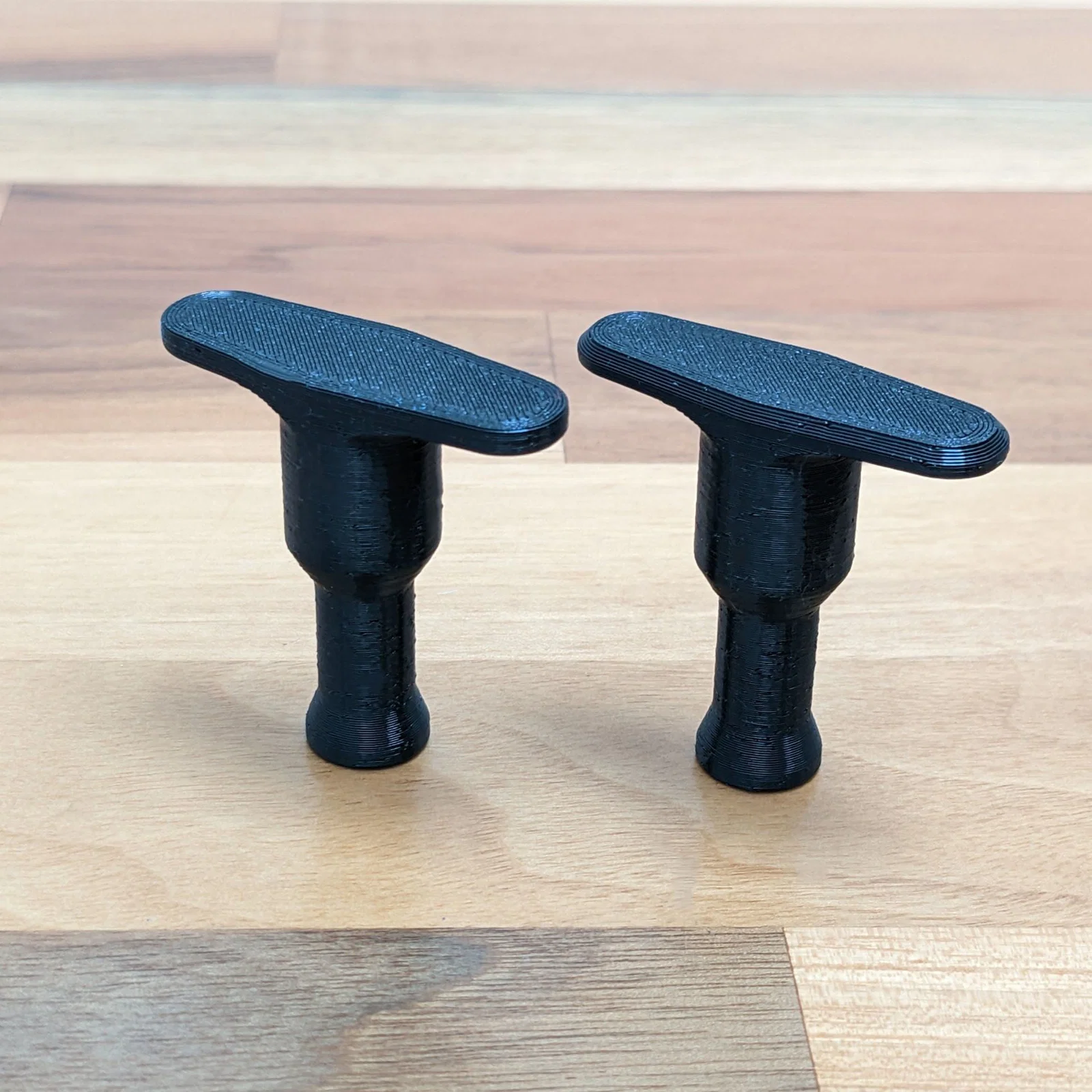

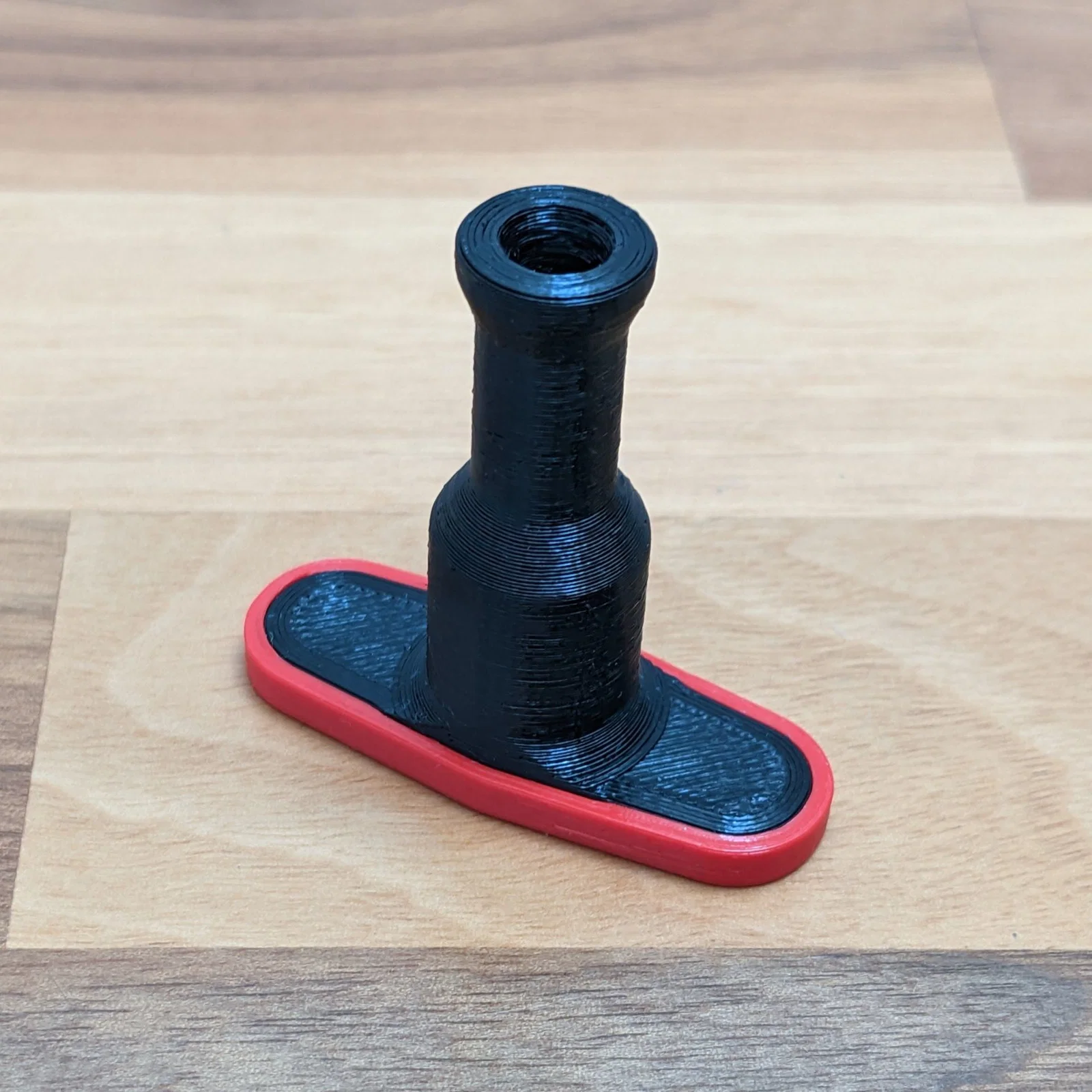

• Phiên bản tiêu chuẩn (Standard) không có vát mép ở mặt phẳng phía dưới, điều này khiến việc kẹp nhãn vào hơi khó một chút, nhất là khi in bằng vật liệu cứng như PLA. Tuy nhiên, nó vẫn hoạt động tốt và mình thấy phiên bản này nhìn thẩm mỹ hơn (nếu không dùng nhãn).
• Phiên bản vát mép (Phased) có một phần vát nhỏ ở mặt dưới giúp việc kẹp nhãn vào dễ dàng hơn. Và khi đã kẹp nhãn vào rồi thì nhìn cũng không khác biệt gì mấy.

Cả hai phiên bản đều có dung sai bằng không ở các khớp nối, điều này hoạt động tốt nếu máy in của bạn đã được cân chỉnh chuẩn. Nếu bạn gặp khó khăn khi kẹp nhãn vào nắp, chỉ cần chỉnh scale của nhãn trong phần mềm slicer thêm vài phần trăm theo trục x/y là được.

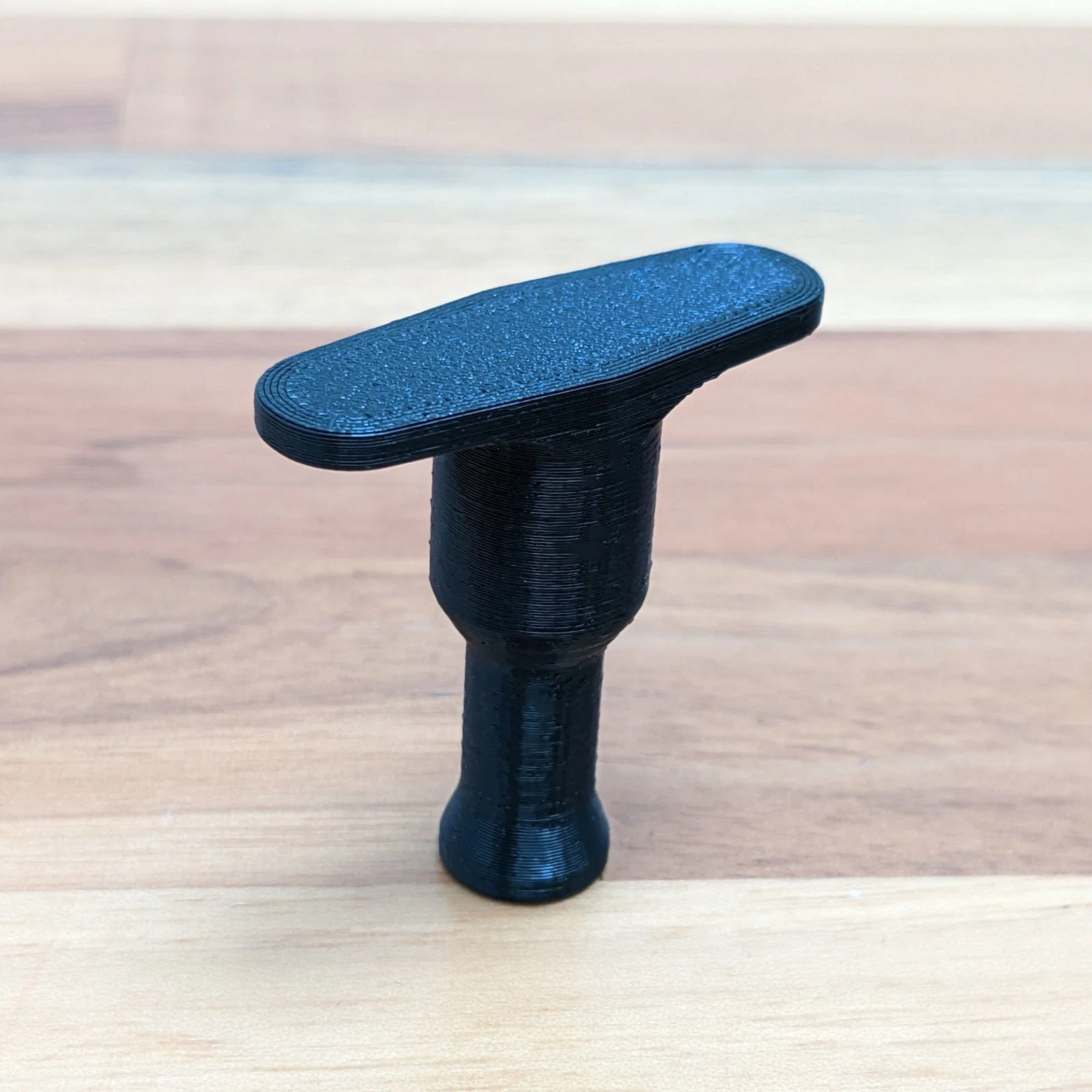

Phiên bản tiêu chuẩn

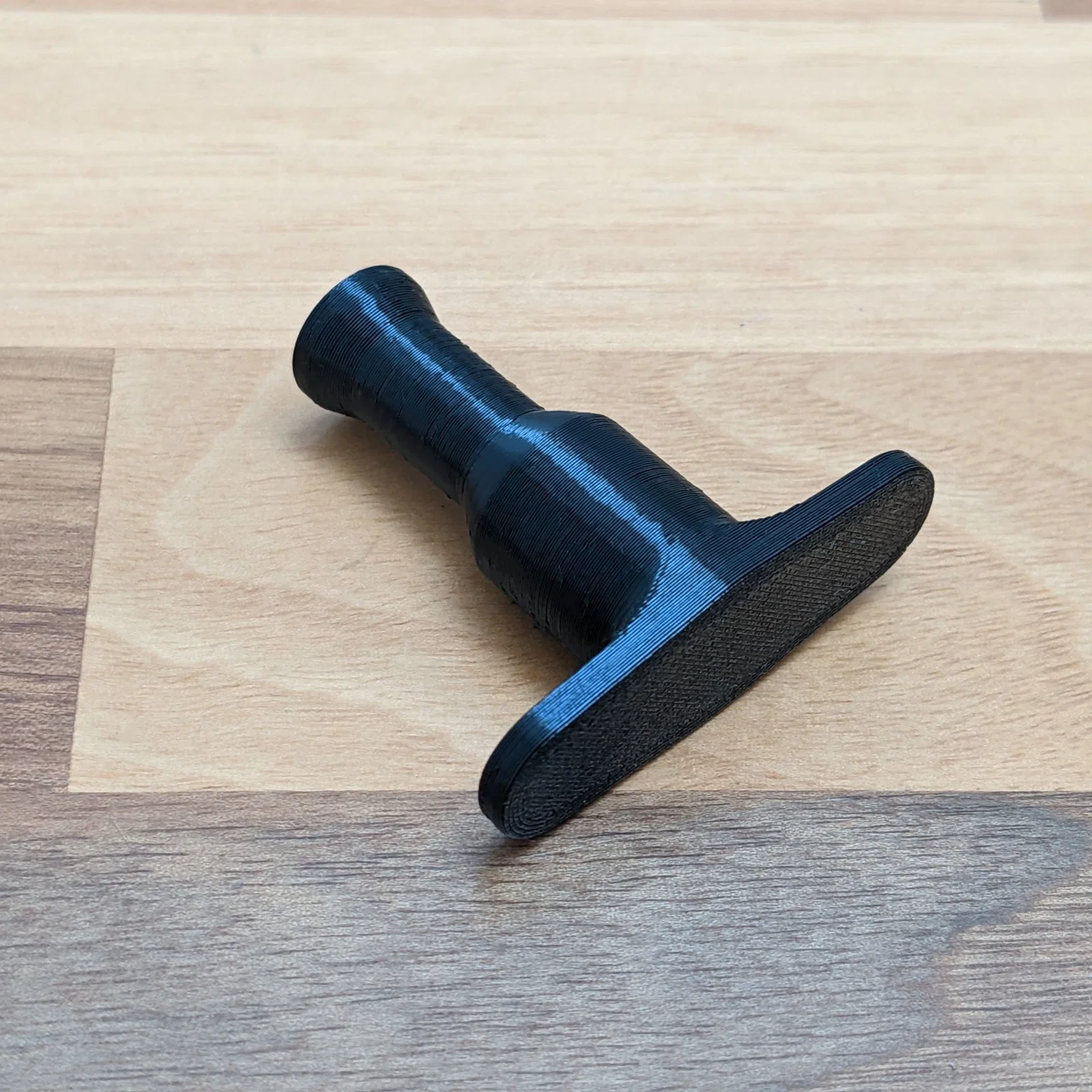

Phiên bản vát mép

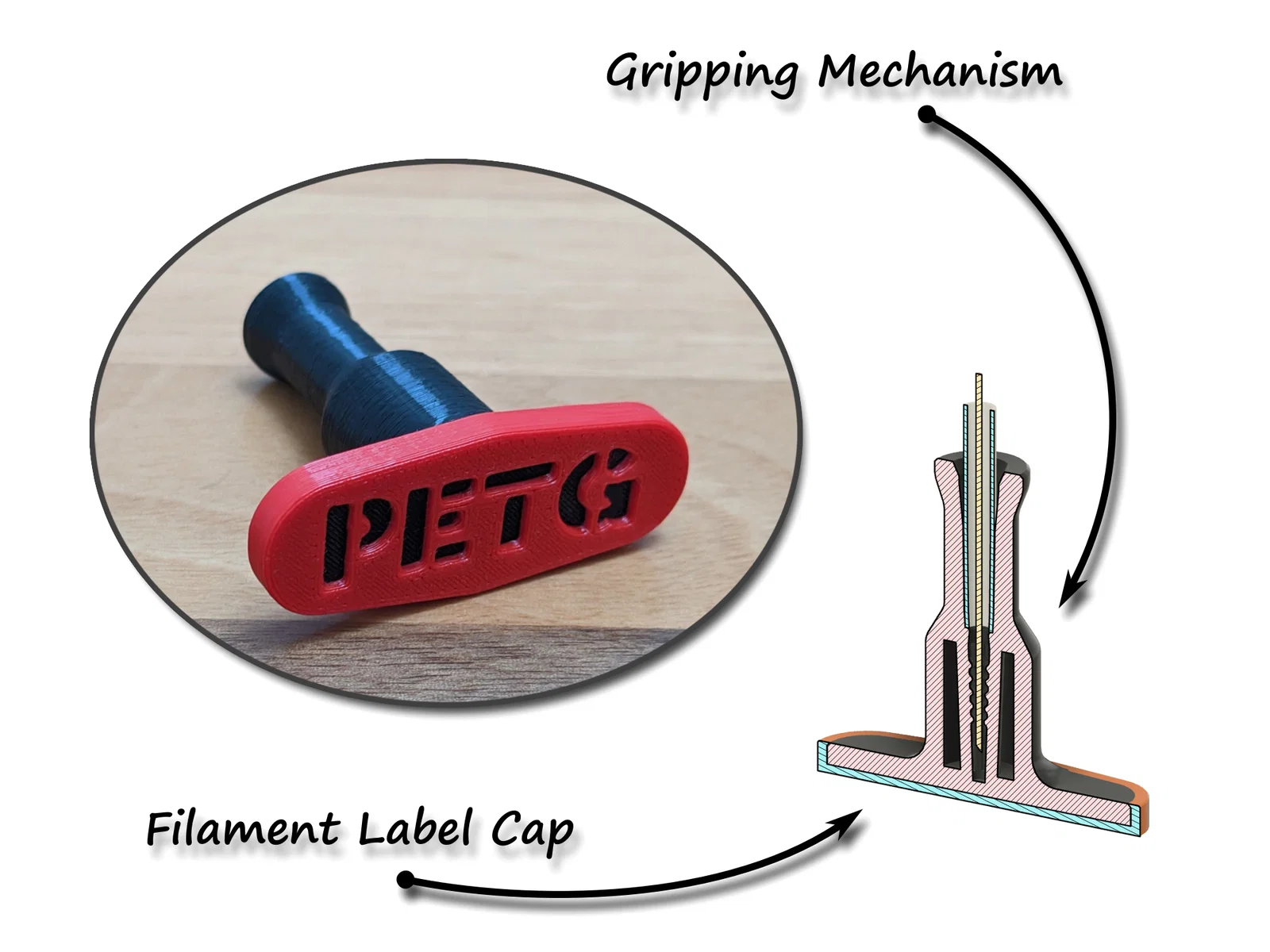

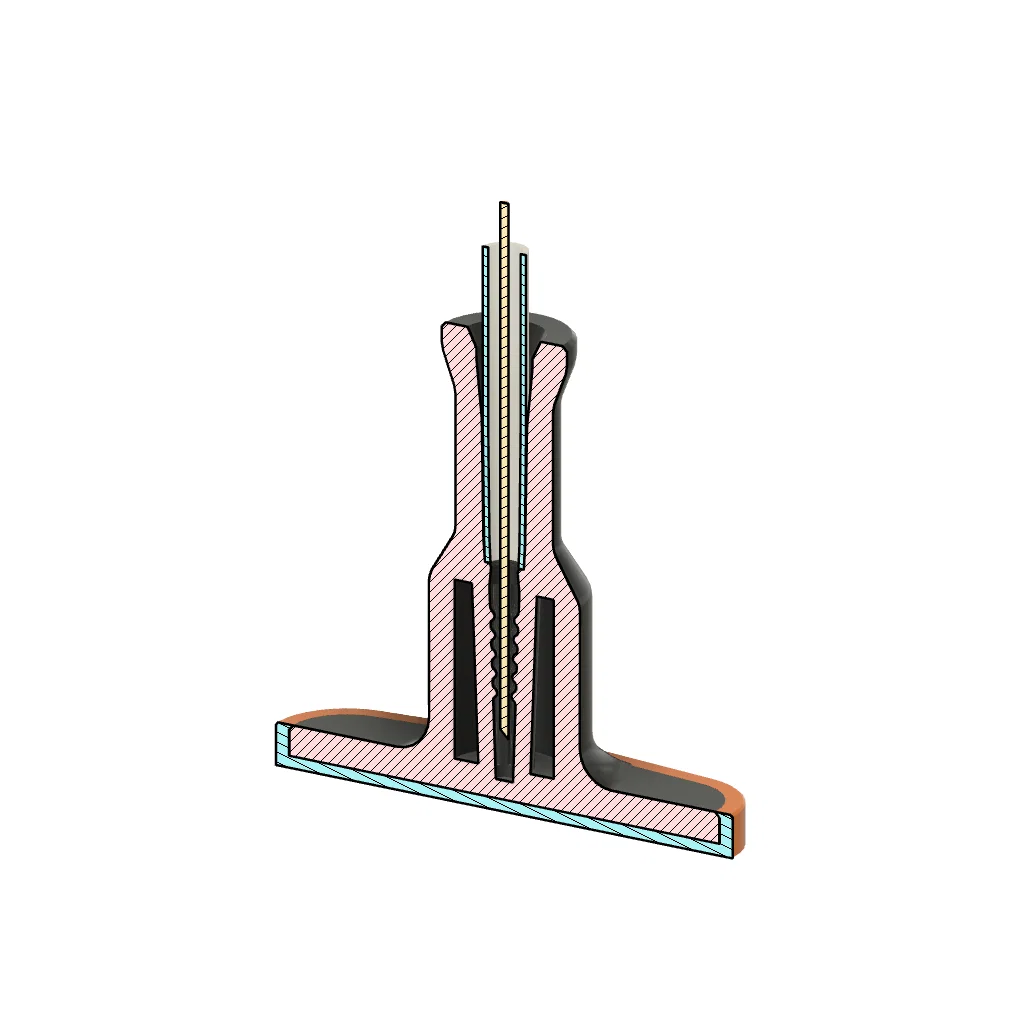

Cơ chế kẹp Filament

Hướng dẫn sử dụng

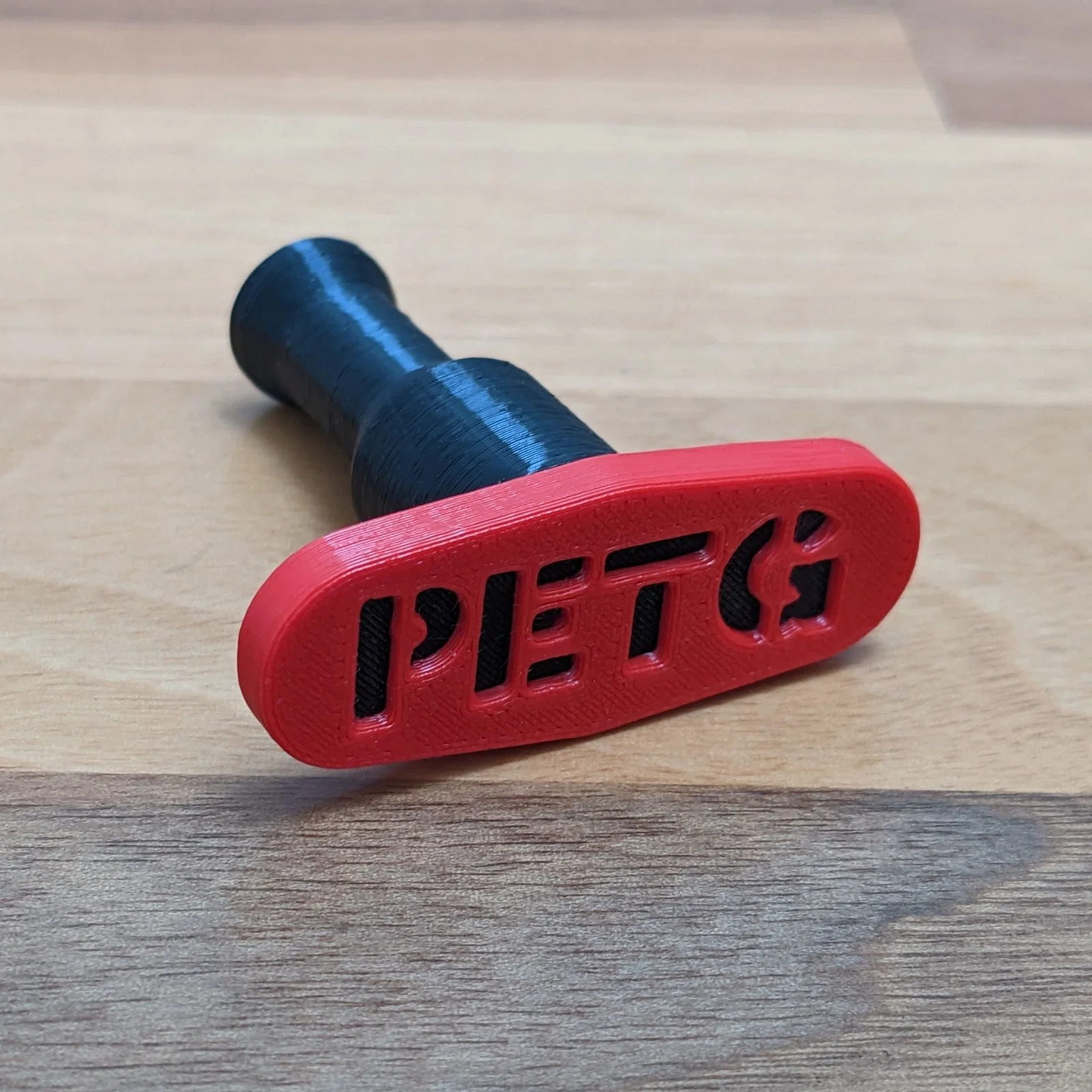

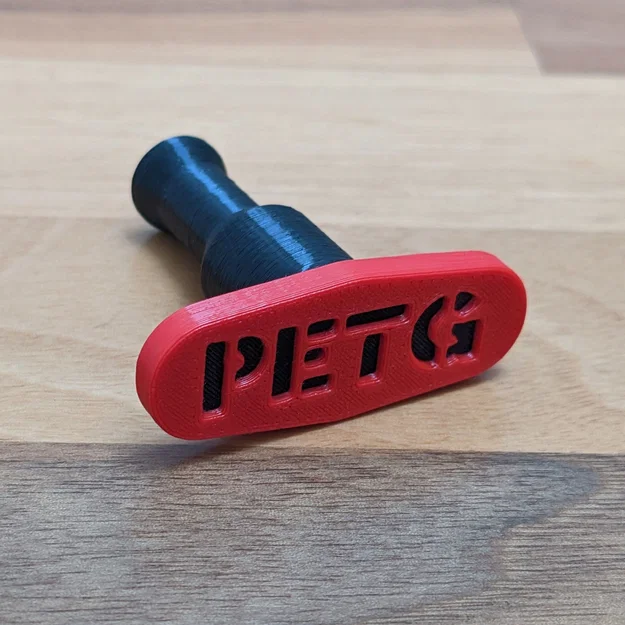

Để kẹp nhãn, bạn hãy lắp chặt nắp vào một đầu trước, sau đó nhấn vào cạnh còn lại cho đến khi nghe tiếng khớp. Để tháo nhãn ra, cách tốt nhất là nhấn lực vào phần cuối của cạnh dài (ví dụ: nhấn ngay dưới chữ “P” trên nhãn PETG). Mình biết nó chưa phải là hoàn hảo để tháo lắp, nhưng vì mình hiếm khi cần thay đổi nên mình chọn thiết kế như vậy.

Trước khi đưa filament vào (đặc biệt là sau khi vừa rút ra khỏi đầu in), bạn nên cắt một đoạn vát gọn gàng. Để lấy filament ra khỏi nắp, chỉ cần xoay nhẹ rồi rút ra là được.

Hướng dẫn in

Vật liệu: Dùng loại có độ bền và độ dẻo vừa phải. Với mình thì PETG là hoàn hảo nhất.

Layer Height: 0.2mm

Perimeters: Nắp 4, Nhãn 2

Support: Không cần

Nguồn tham khảo

Trước khi tự thiết kế, mình từng mua bản vẽ Anybox V2 của Marian. Đây là một chiếc hộp tuyệt vời, chi phí tối ưu, với các thành phần được thiết kế rất chuẩn. Kích thước ngoài của nắp ống PTFE này khớp với nắp của Anybox. Rất cảm ơn Marian đã đồng ý chia sẻ các sửa đổi này cho mục đích phi thương mại.
