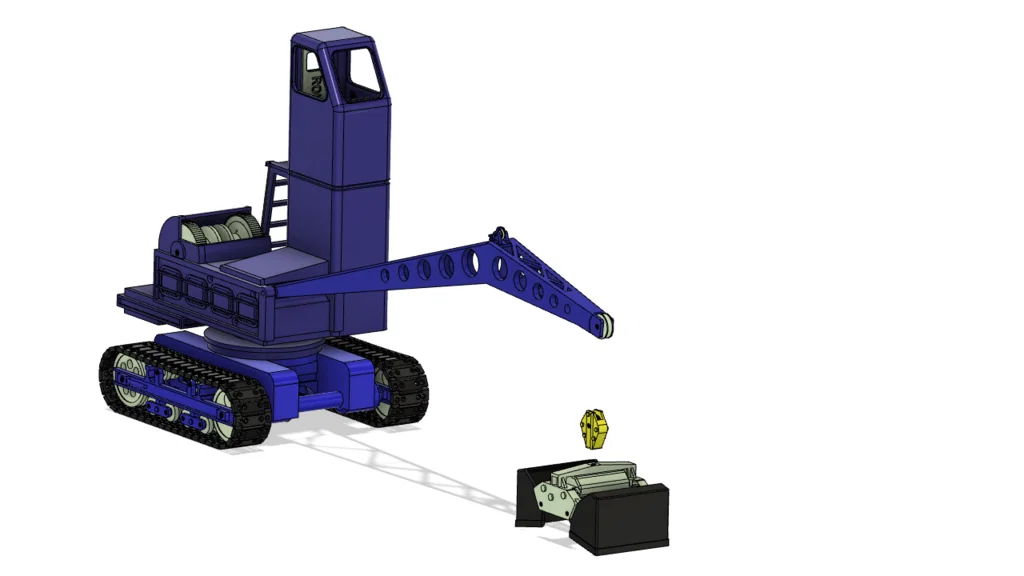

Cần cẩu tiếp than Bleichert RK3 (HSB) G-scale / 1:22.5

Đây là phiên bản mình diễn giải theo một cần cẩu “Bleichert RK3” kiểu DDR điển hình ở G-scale (1:22.5).

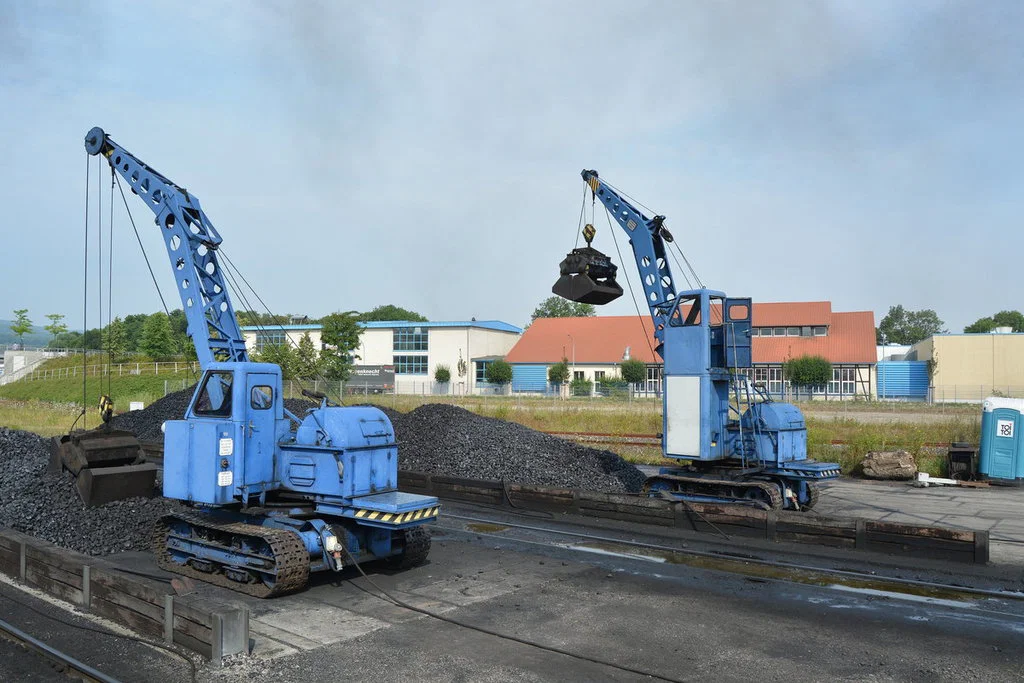

HSB tại Wernigerode (Đức) và một số tuyến đường sắt bảo tàng khác vẫn còn dùng loại này để bốc than lên các đầu máy hơi nước.

Gần như không có thông tin open source nào về những cần cẩu “Đông Đức” này.

Mình làm mẫu chủ yếu dựa trên ảnh trong bộ sưu tập cá nhân và các ảnh tìm được trên internet. Nếu bạn có thể cung cấp bản vẽ chi tiết, mình sẽ cải thiện model.

Vận hành thủ công các tời để chỉnh góc cần (boom angle) và nâng tải được thực hiện bằng cách xoay hai “thumbwheels”. Chúng được gắn trên ren M4, với một lò xo (ví dụ lò xo bút bi) ở giữa để tạo ma sát.

Kết cấu:

• Có sẵn ren vít M2, M3 hoặc M4 để liên kết các chi tiết.
• Tay vịn (hand rails): filament 1.75 mm hoặc dây kim loại.
• Cần gạt vận hành (operating levers): filament 1.75 mm.
• Bản lề cửa (door hinges): dây kim loại ~1 mm

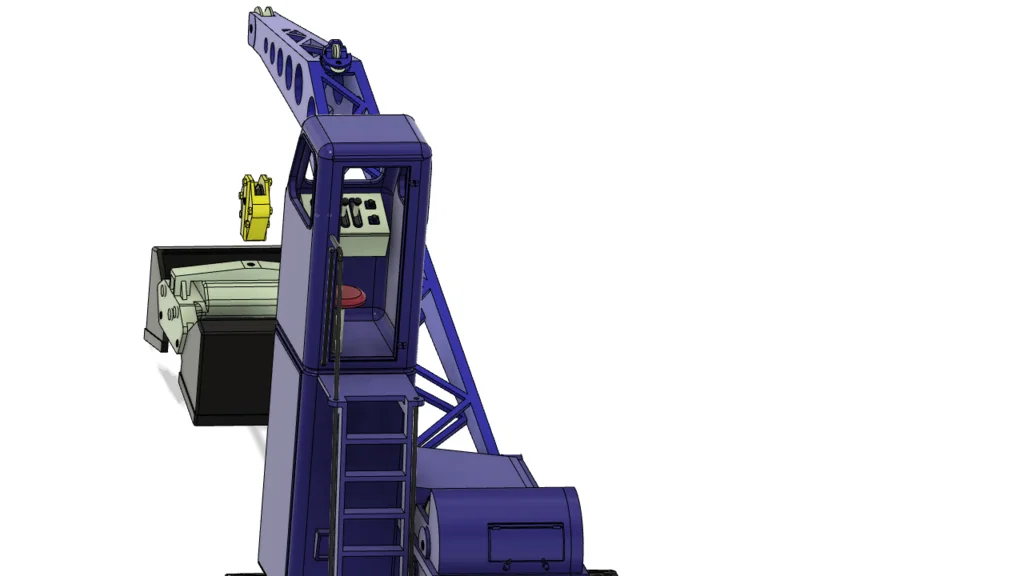

• Để canh đúng puly (pulley) trên đỉnh cần và thang (ladder) vào thân chính, dùng một đoạn filament 1.75 mm.

Rất hoan nghênh (positive) feedback để cải thiện model này.

Trân trọng,

Rob

Print Settings

Printer Brand:

Creality

Printer:

CR-10

Rafts:

No

Supports:

Yes

Resolution:

.15

Infill:

25%

Filament: Extrudr GreenTEC / GreenTEC Pro-CARBON Black
