Bộ giá đỡ ăng-ten Yagi tự chế (Element Holder by DL4OCE)

Giá đỡ phần tử cho ăng-ten Yagi tự chế

Nếu bác nào đang mày mò tự lắp ráp ăng-ten Yagi tại nhà, chắc hẳn sẽ hiểu nỗi khổ khi tìm cách cố định các thanh phần tử (elements) vào thanh đòn chính (boom) sao cho chắc chắn và chính xác. Tác giả DL4OCE cũng từng gặp tình trạng tương tự khi không tìm được phụ kiện ưng ý trên thị trường, nên đã tự tay thiết kế bộ giá đỡ này để giải quyết vấn đề. Đây là bản thiết kế đầu tiên, tập trung vào việc giữ cố định các thanh phần tử một cách đơn giản nhưng cực kỳ hiệu quả cho hệ thống ăng-ten tự chế của anh em.

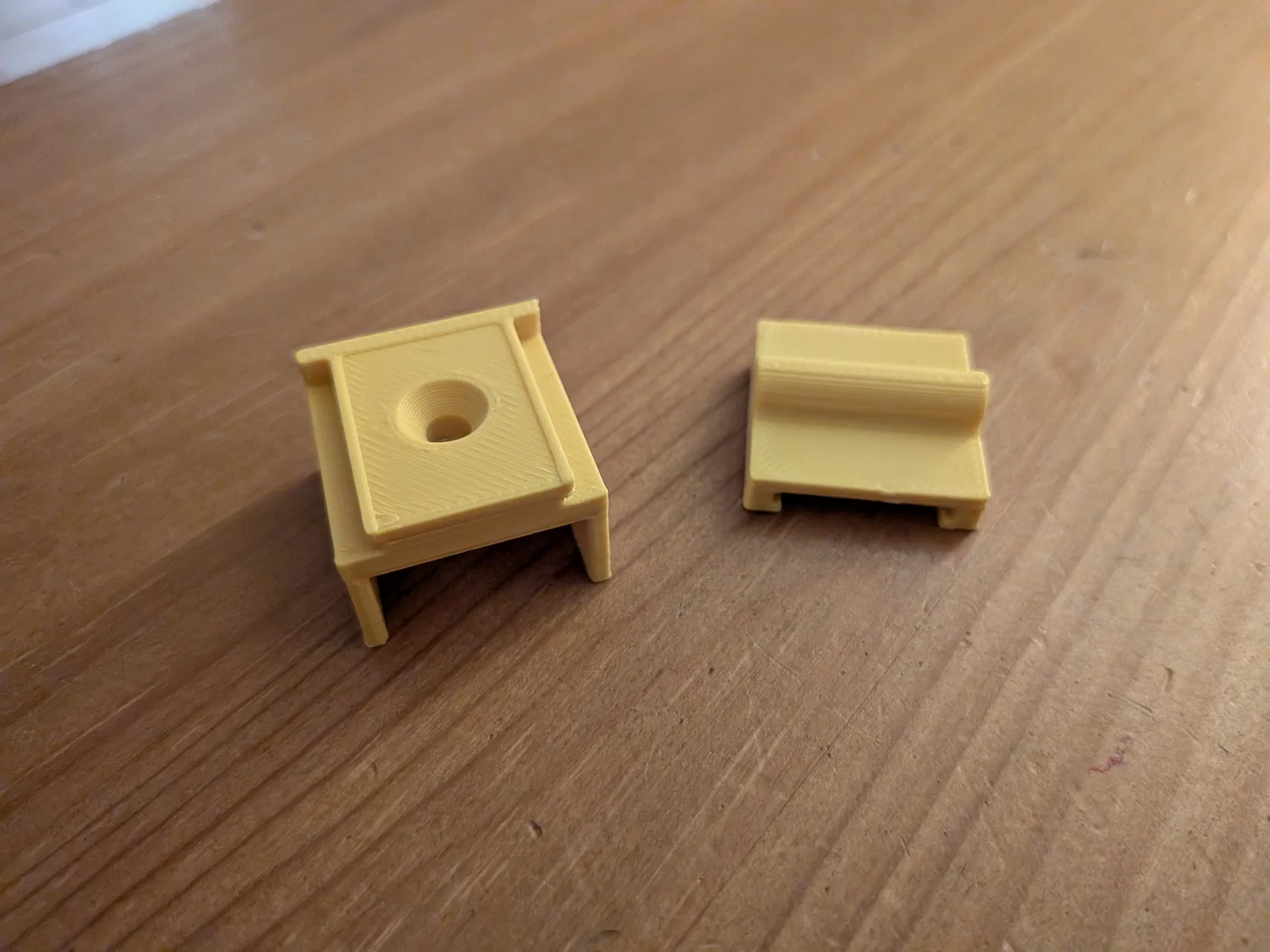

Thiết kế này bao gồm hai phần khớp với nhau, giúp kẹp chặt thanh phần tử vào thanh boom của ăng-ten. Nhờ việc sử dụng in 3D, anh em có thể dễ dàng tùy chỉnh kích thước sao cho vừa vặn nhất với ống kim loại hoặc thanh gỗ mà mình đang sử dụng làm boom. Đây là giải pháp tiết kiệm thời gian, giúp việc thi công ăng-ten trở nên chuyên nghiệp và thẩm mỹ hơn rất nhiều so với việc dùng dây buộc hay băng keo thông thường.

Dưới đây là một số lưu ý quan trọng để anh em in và sử dụng bộ giá đỡ này:

• Chất liệu in: Nên sử dụng nhựa PETG hoặc ABS vì đây là những loại nhựa chịu nhiệt tốt, chống chịu được thời tiết nắng mưa khi lắp đặt ăng-ten ngoài trời.
• Độ bền: Nên thiết lập phần trăm in đặc (infill) khoảng 40-50% để đảm bảo giá đỡ cứng cáp, không bị gãy giòn dưới tác động của gió mạnh.
• Lắp ráp: Phần lỗ ở giữa được thiết kế để bắt vít, anh em nên sử dụng ốc vít bằng thép không gỉ để tránh bị rỉ sét sau một thời gian dài sử dụng ngoài trời.
• Tùy chỉnh: Vì đây là bản nháp đầu tiên, anh em nên đo kỹ đường kính thanh boom và đường kính phần tử để điều chỉnh file STL trước khi in hàng loạt.
• Hướng in: Nên đặt mặt phẳng của giá đỡ xuống bàn in để đảm bảo độ chính xác cho các khớp nối, tránh tình trạng bị sai lệch kích thước.
• Bảo trì: Kiểm tra lại các khớp nối sau vài tháng sử dụng, đặc biệt là sau những đợt mưa bão lớn để đảm bảo ăng-ten luôn đạt hiệu suất thu sóng tốt nhất.

Việc tự chế ăng-ten là một thú vui đòi hỏi sự kiên nhẫn và chính xác. Hy vọng thiết kế giá đỡ này sẽ là công cụ hữu ích, giúp anh em tiết kiệm được nhiều thời gian trong quá trình hoàn thiện bộ ăng-ten của riêng mình.
