Các chi tiết đặc biệt cho hệ thống ống DN40

Đây là bộ sưu tập các chi tiết DN40 chuyên dụng mà mình đã tự thiết kế để lắp đặt hệ thống điện, sử dụng ống DN40 làm đường ống luồn cáp đi ngầm dưới đất.

Ống thẳng 40mm

Mô hình cơ bản của đoạn ống thẳng với chiều dài tối thiểu (40mm). Thiết kế này có thể in được mà không cần support.

Co 90° bán kính 100mm

Co 90° với bán kính cong 100mm. Các phụ kiện tiêu chuẩn thường không tiện lợi lắm nếu bạn muốn dùng ống DN40 làm đường luồn cáp. Khi in cần sử dụng support (xem thêm ở phần Co 150mm).

Co 90° bán kính 150mm

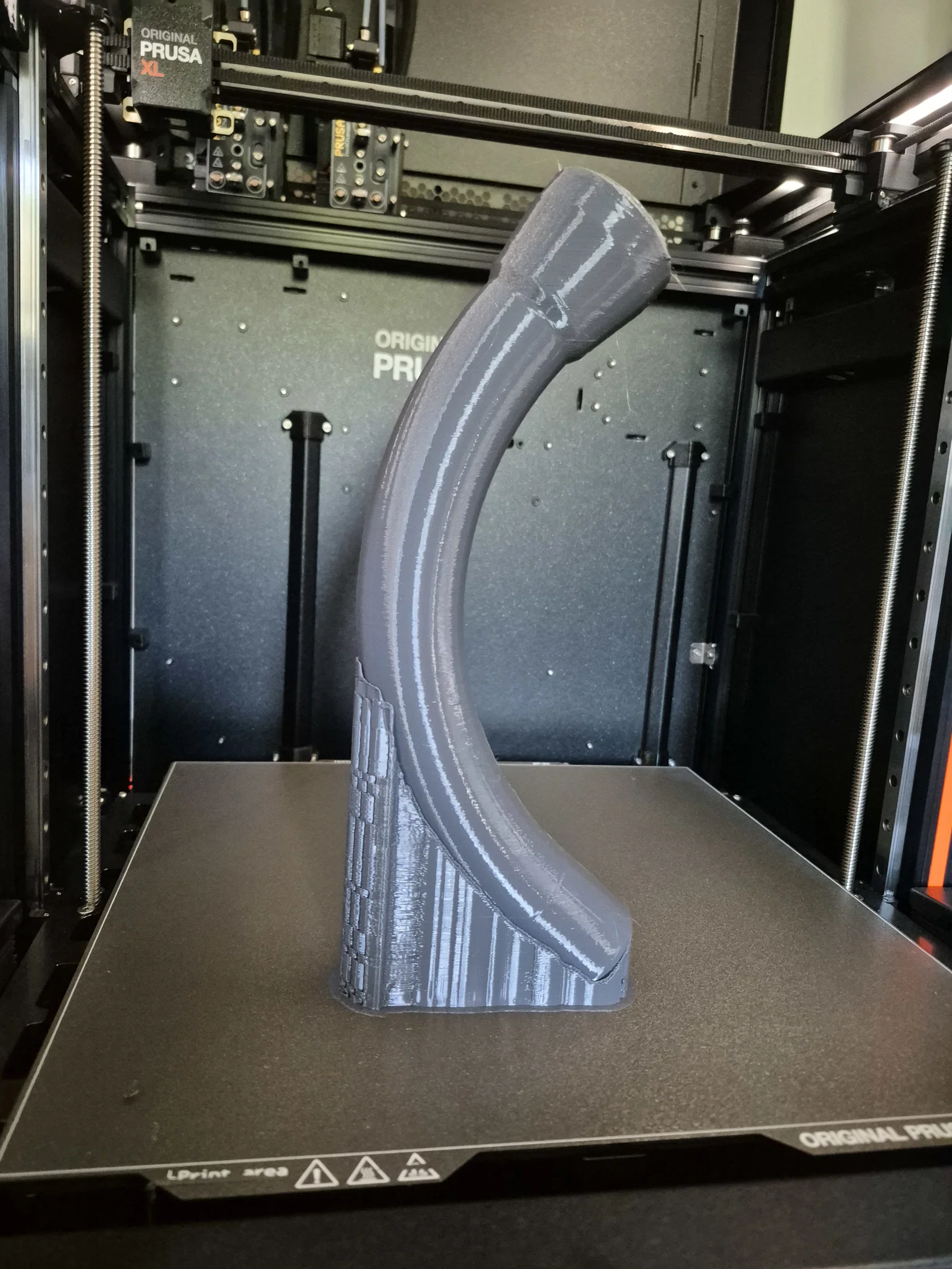

Co 90° với đường kính cong 150mm. Loại này rất hữu ích nếu bạn muốn luồn thêm một ống ruột gà phi 32mm vào bên trong. Khi in cần dùng support, nhưng chỉ cần đặt ở phía bên ngoài:

Nắp bịt (Plug)

Đây chỉ là nắp bịt DN40 tiêu chuẩn mình làm lúc đầu để kiểm tra độ tương thích.

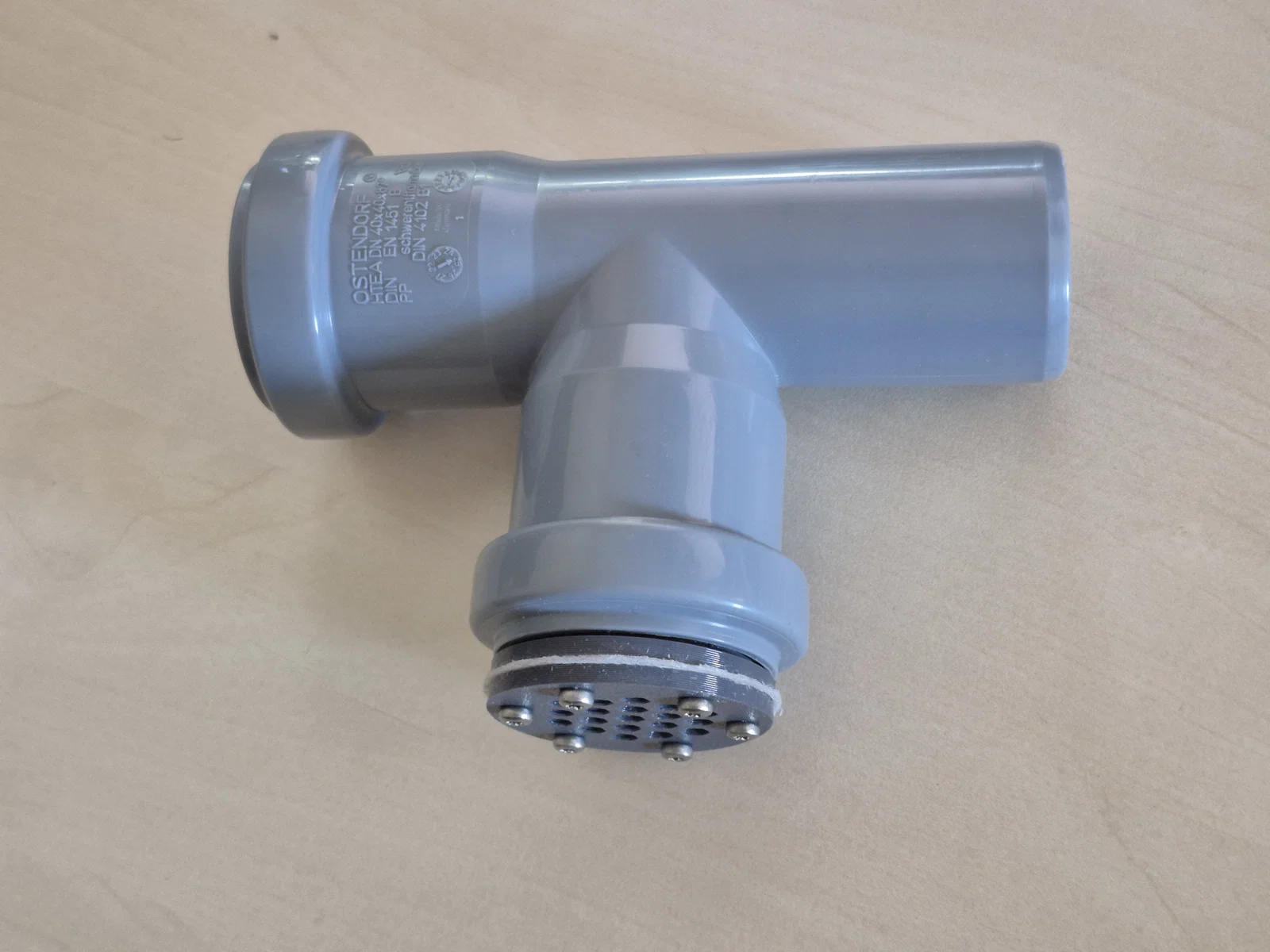

Nắp thoát nước (Drain)

Một loại nắp đặc biệt để thoát nước, mình dùng cho hệ thống luồn cáp đi ngầm. Tùy chọn, bạn có thể kẹp thêm lưới lọc bằng tấm lưới và 6 vít (2.9 x 13mm). Việc này giúp ngăn bụi bẩn, côn trùng hoặc các loại động vật nhỏ chui vào. Đối với lưới lọc, mình đã sử dụng vải sợi thủy tinh.
