Heo Đất — Khe nhét xu phía trên + nút vặn dưới bụng dễ dàng mở

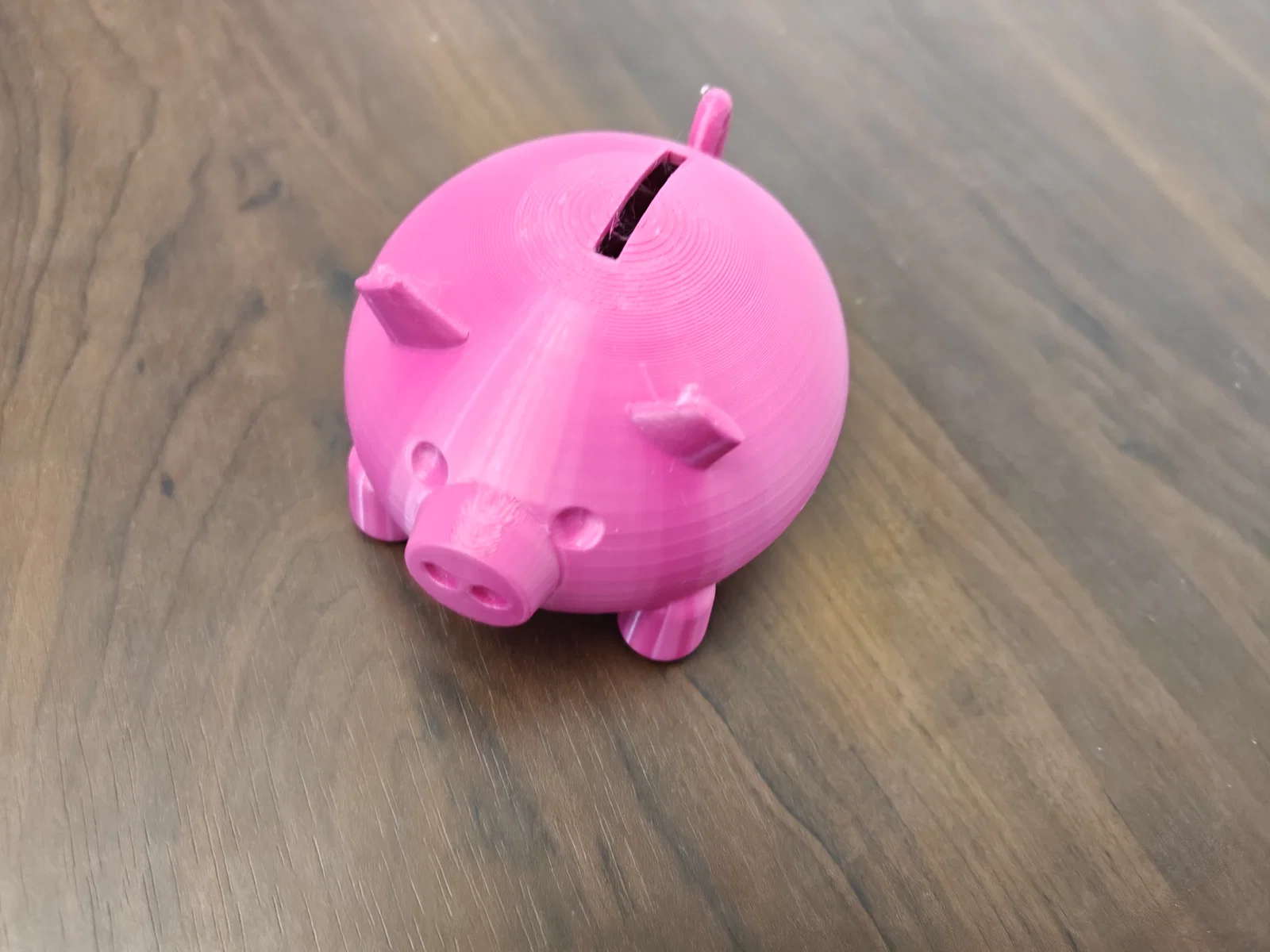

Đây là một chú heo đất mập mạp, dễ thương đứng trên bốn cái chân nhỏ xinh. Bạn chỉ cần thả tiền xu vào khe ở trên lưng — tiền sẽ rơi vào trong bụng rỗng. Để lấy tiền ra, bạn chỉ cần vặn cái nút dưới bụng ra bằng tay, nhờ vào vành khía giúp bạn dễ dàng thao tác mà không cần bất kỳ dụng cụ nào. Nút này được thiết kế ẩn bên trong hốc giữa bốn chân heo.

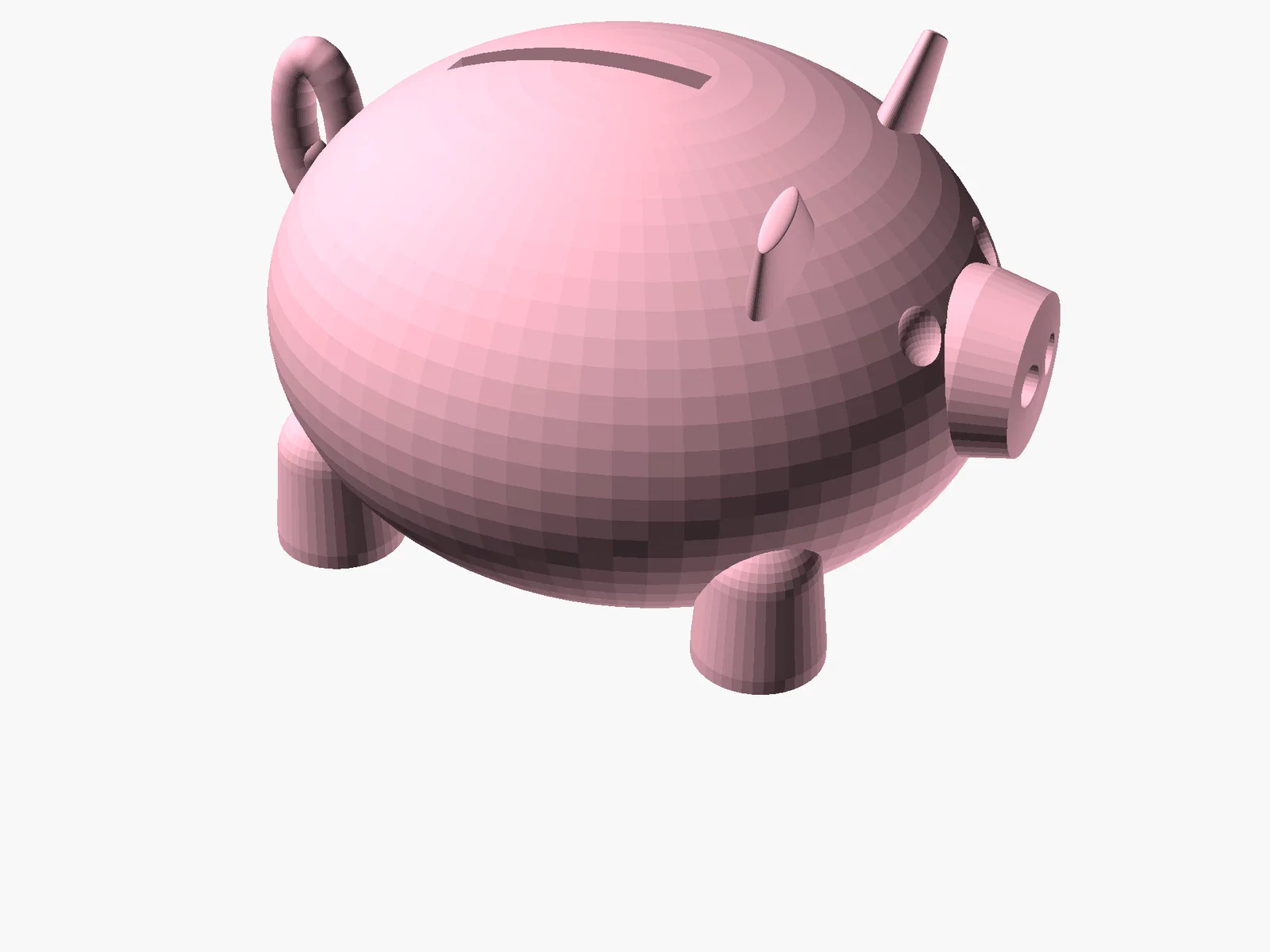

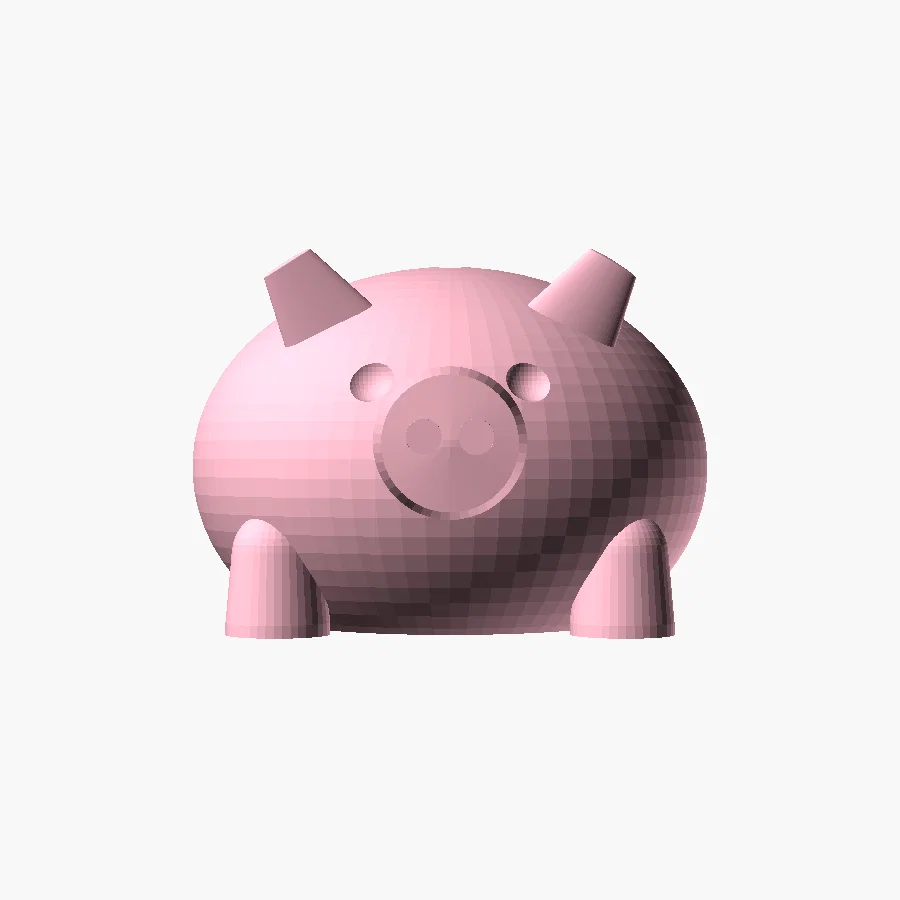

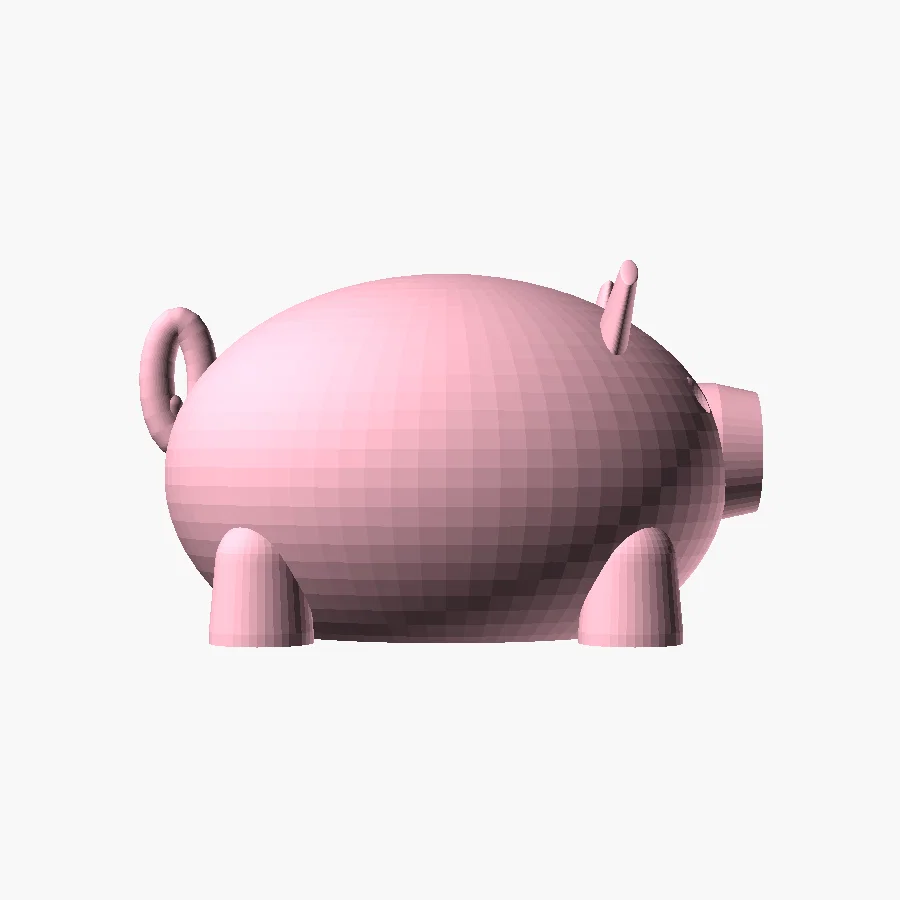

Toàn bộ chú heo này là một khối in (mũi, tai, đuôi xoắn, chân, khe tiền và cổ ren bên trong đều liền một khối) cộng với một nút vặn riêng biệt.

Danh sách file in

Cả hai file đều là khối đặc kín nước — không cần support. Phần bụng phẳng nằm giữa các chân là mặt tiếp xúc với bàn in; bốn chân và mũi heo đều được thiết kế để không bị treo, nên bạn hoàn toàn yên tâm khi in.

Khuyến nghị: Lớp in 0.2 mm, 3 đường bao (perimeters), infill 12–15%, chất liệu PLA.

Cách sử dụng

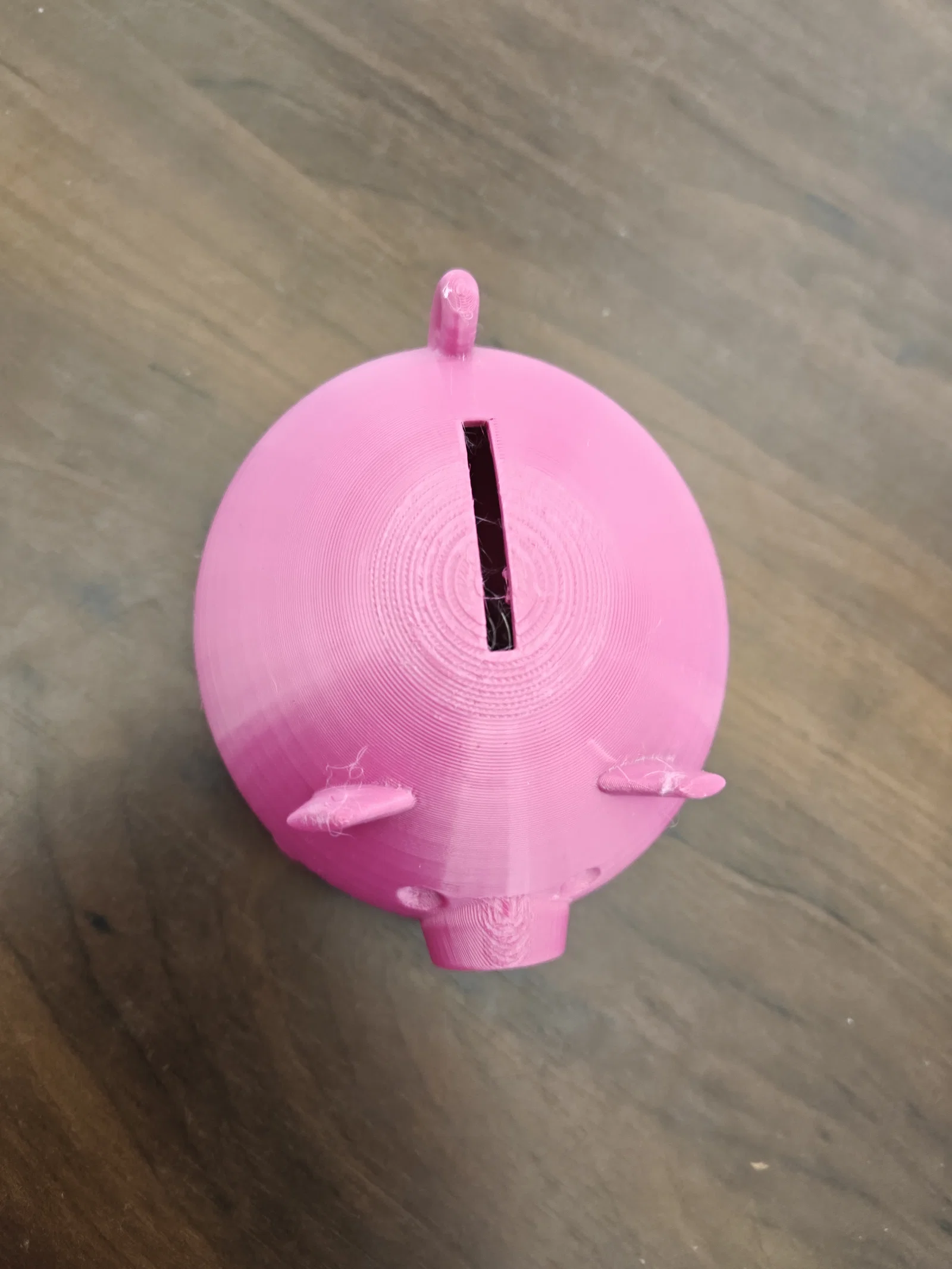

1. Cho heo ăn: Thả tiền xu vào khe trên lưng. Khe này vừa với các đồng xu có đường kính lên đến Ø33 mm (tương đương hầu hết các loại tiền xu thông dụng trên thế giới).

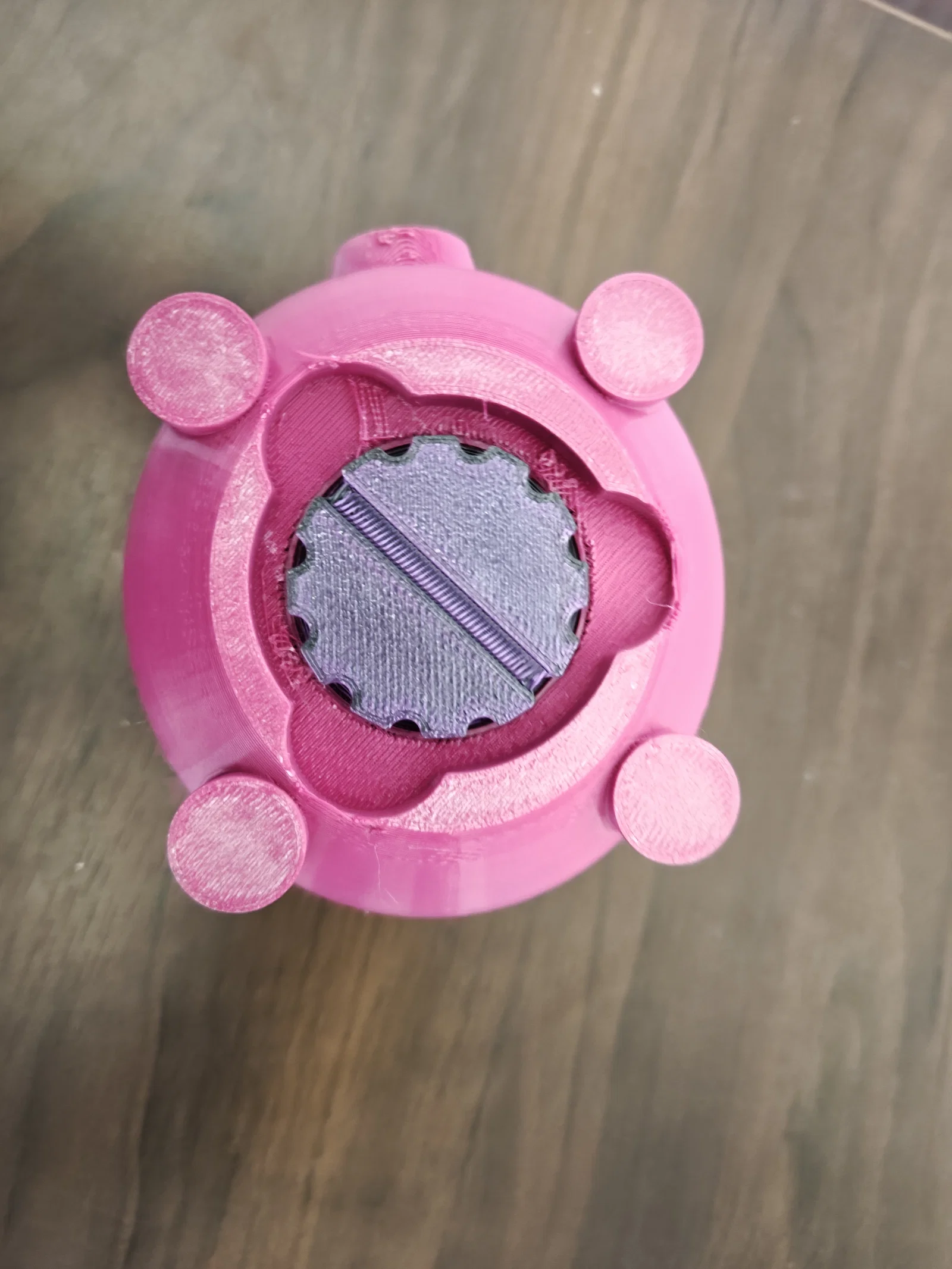

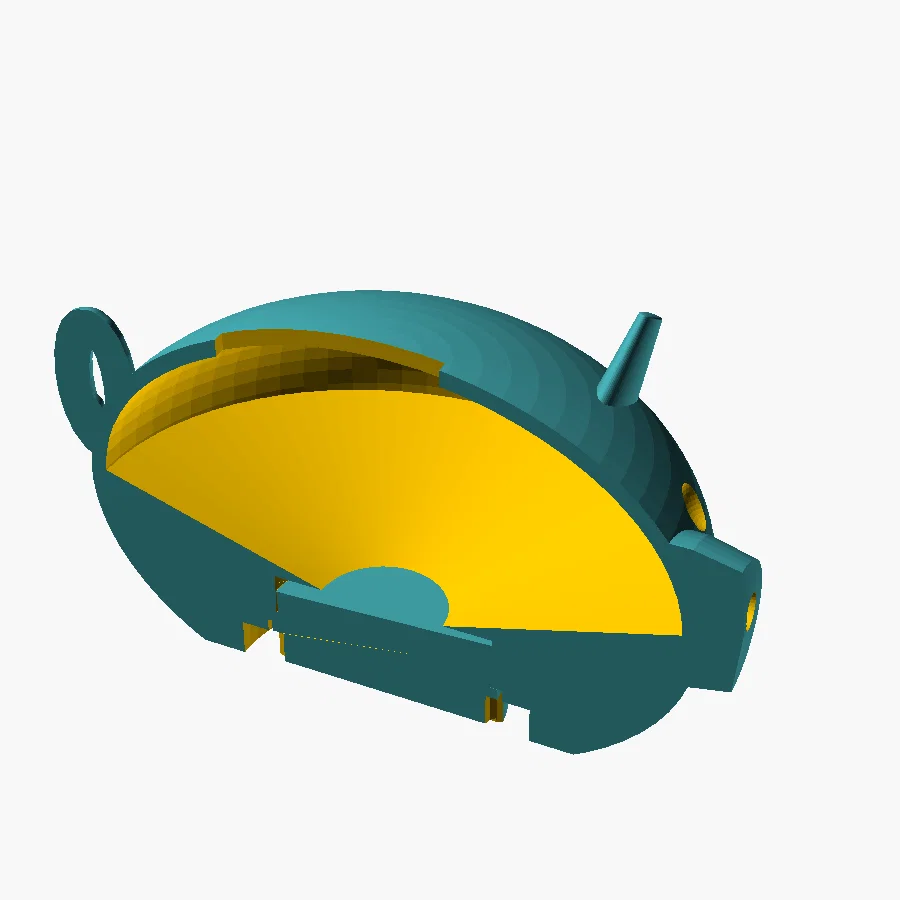

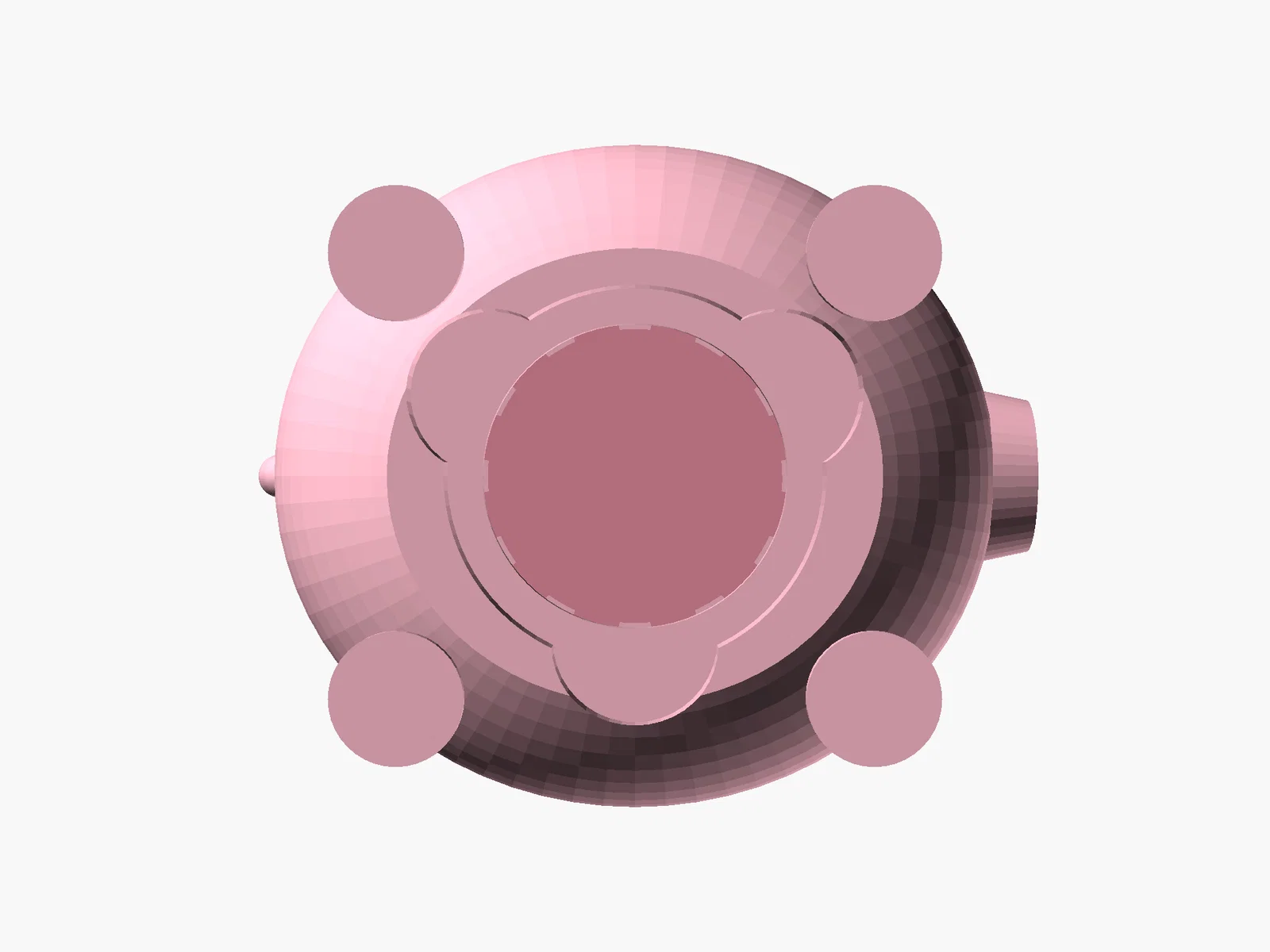

2. Lấy tiền ra: Lật ngược chú heo lại và dùng ngón tay vặn nút ra — hốc bụng được thiết kế ba chỗ lõm lớn giúp bạn dễ dàng kẹp và vặn núm. Sàn bên trong có hình phễu giúp đẩy toàn bộ tiền xu về phía lỗ thoát; sau khi lấy tiền xong, bạn chỉ cần vặn nút lại như cũ.

Mã nguồn Parametric

File .scad đã được đính kèm. Các thông số chính ở đầu file bao gồm:

• coin_d/ coin_t — kích thước khe xu (mặc định Ø33 × 3.2)
• body_l/ body_w/ body_h, wall — kích thước heo + độ dày vỏ
• foot_d, foot_x, foot_y — kích thước chân + dáng đứng

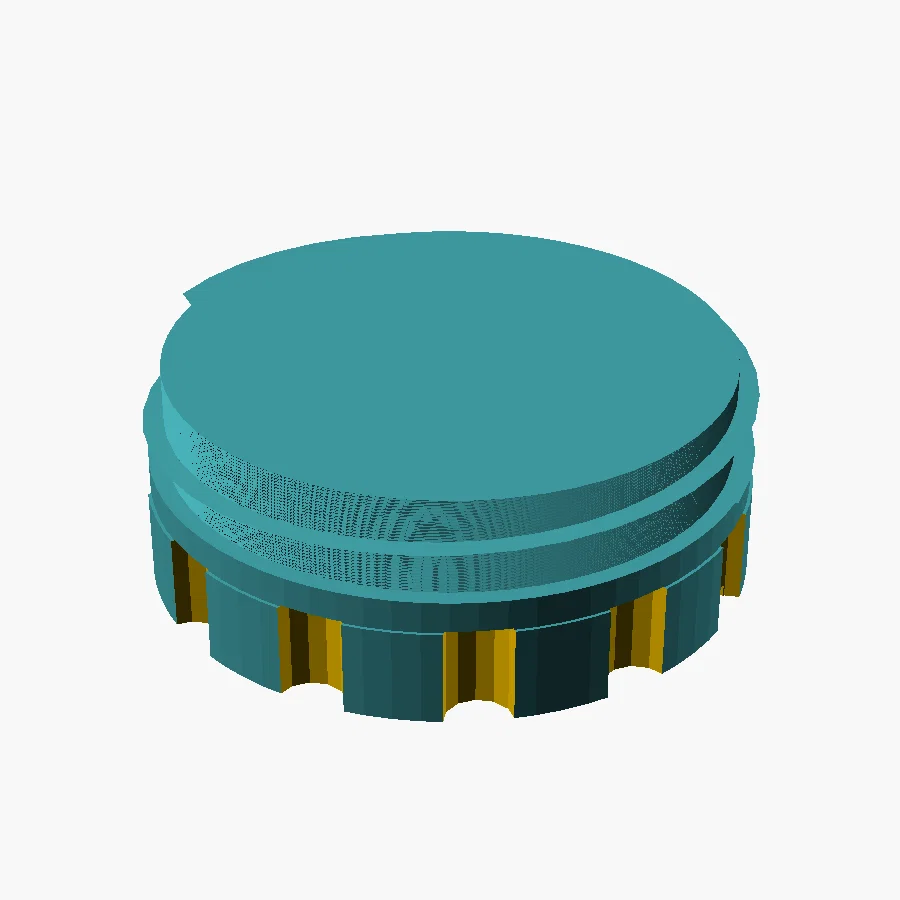

• thr_d, thr_p, thr_len, thr_clear — ren vặn (Ø38, bước ren 4 mm); nếu nút bị chật, bạn hãy tăng thr_clear, nếu bị lỏng thì giảm xuống
• knob_d, pocket_d, pocket_h, finger_d — kích thước núm vặn + hốc + rãnh ngón tay
• funnel_rise — độ dốc của sàn trong để đẩy tiền xu ra ngoài

Hãy thoải mái chỉnh sửa, thay đổi kích thước và chia sẻ thành quả của bạn nhé.
