Creality Space Pi Plus Filament Dryer Upgrade Kit

Bộ linh kiện này giúp nâng cấp máy sấy filament Creality Space Pi Plus của bạn.

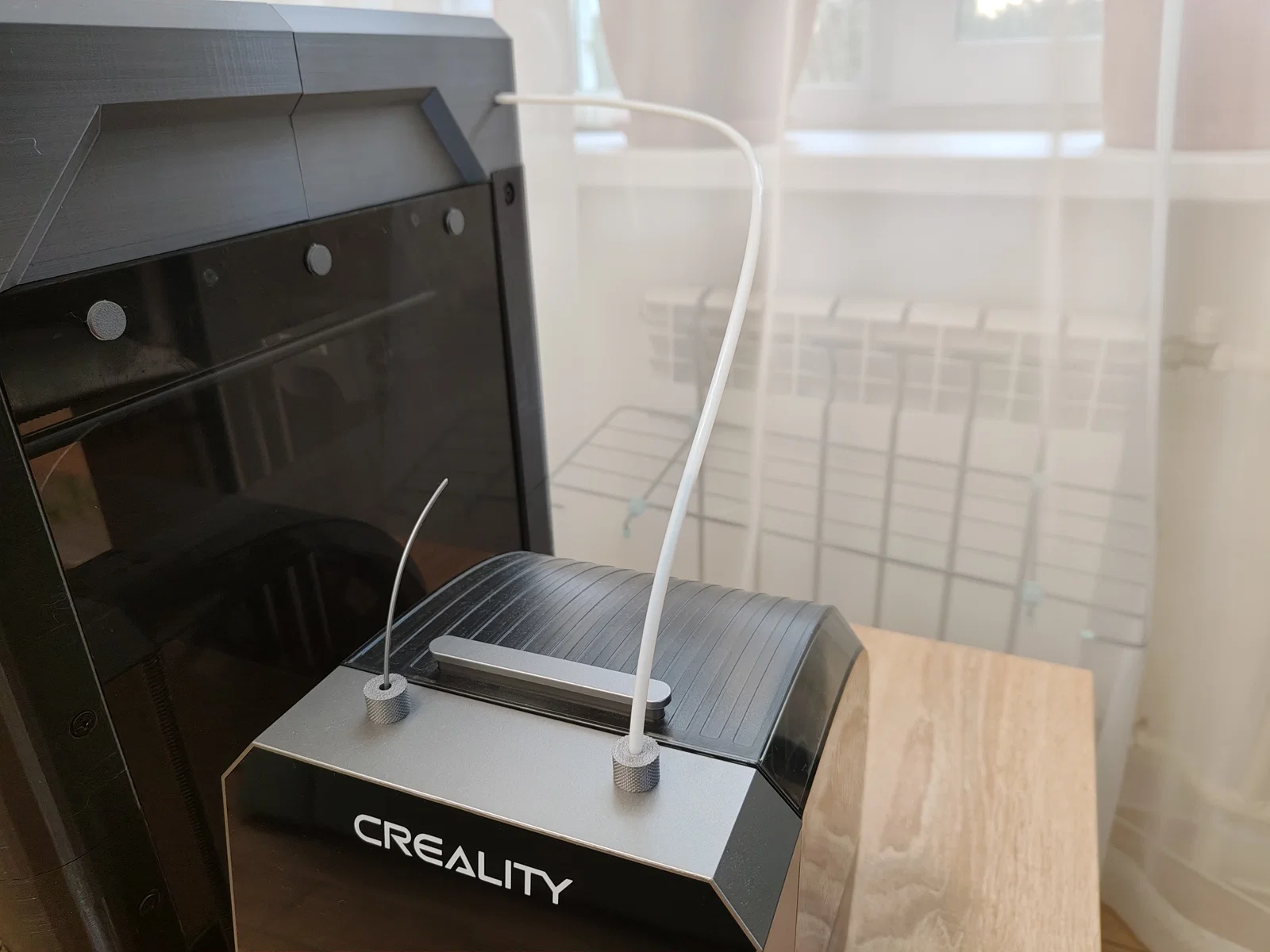

SpacePiPlus_Fitting_filament: Gồm bu lông, đai ốc và rãnh dẫn cho ống PTFE và ren nhựa. Linh kiện này được lắp vào vị trí lỗ ra filament tiêu chuẩn (thay cho nút cao su cũ) trên máy sấy Creality Space Pi Plus (cần khoan mở rộng lỗ khoảng 1 mm bằng mũi khoan 8.5 mm). Nó giải quyết 3 vấn đề:

  • Giữ ống PTFE thẳng đứng, chống gập ống tại đầu ra.
  • Có gờ chặn giúp ống không bị trượt ngược vào trong máy.
  • Lỗ dẫn hướng loe rộng giúp filament đi vào trơn tru bất kể cuộn nhựa đang đầy hay vơi. Có thể dùng để gắn ống dẫn filament lên bất kỳ bề mặt nào dày tới 5 mm.

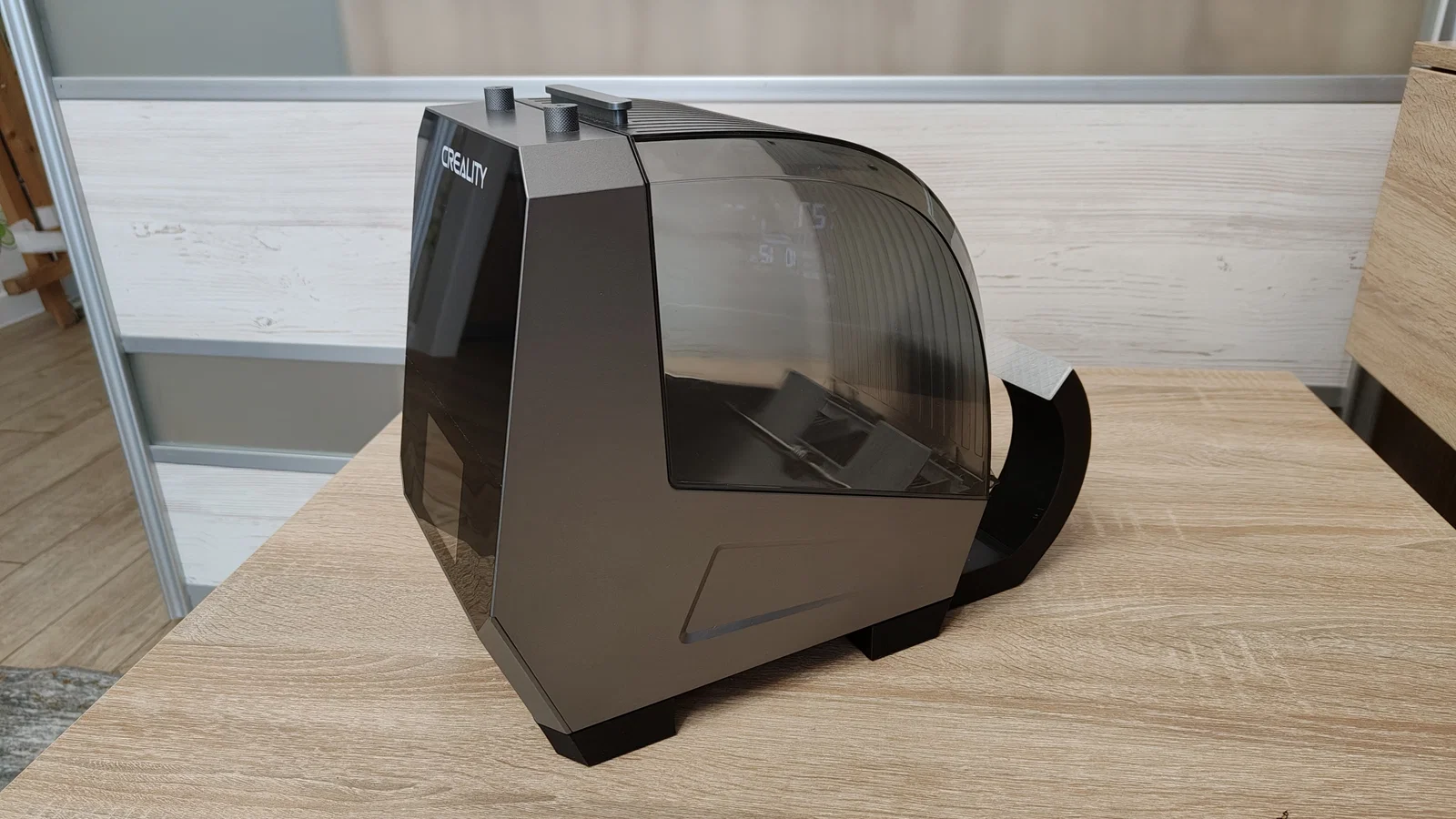

SpacePiPlus_riser: Phần đế nâng và chặn nắp máy sấy. Máy sấy Creality Space Pi Plus có hai nhược điểm lớn: đáy máy rất nóng dễ làm hỏng bề mặt kệ và nắp mở ngược 180 độ tốn diện tích, dễ gãy bản lề. Giải pháp của tôi:

  1. Nâng máy lên 22 mm để cách nhiệt, tránh làm nóng bề mặt đặt máy.

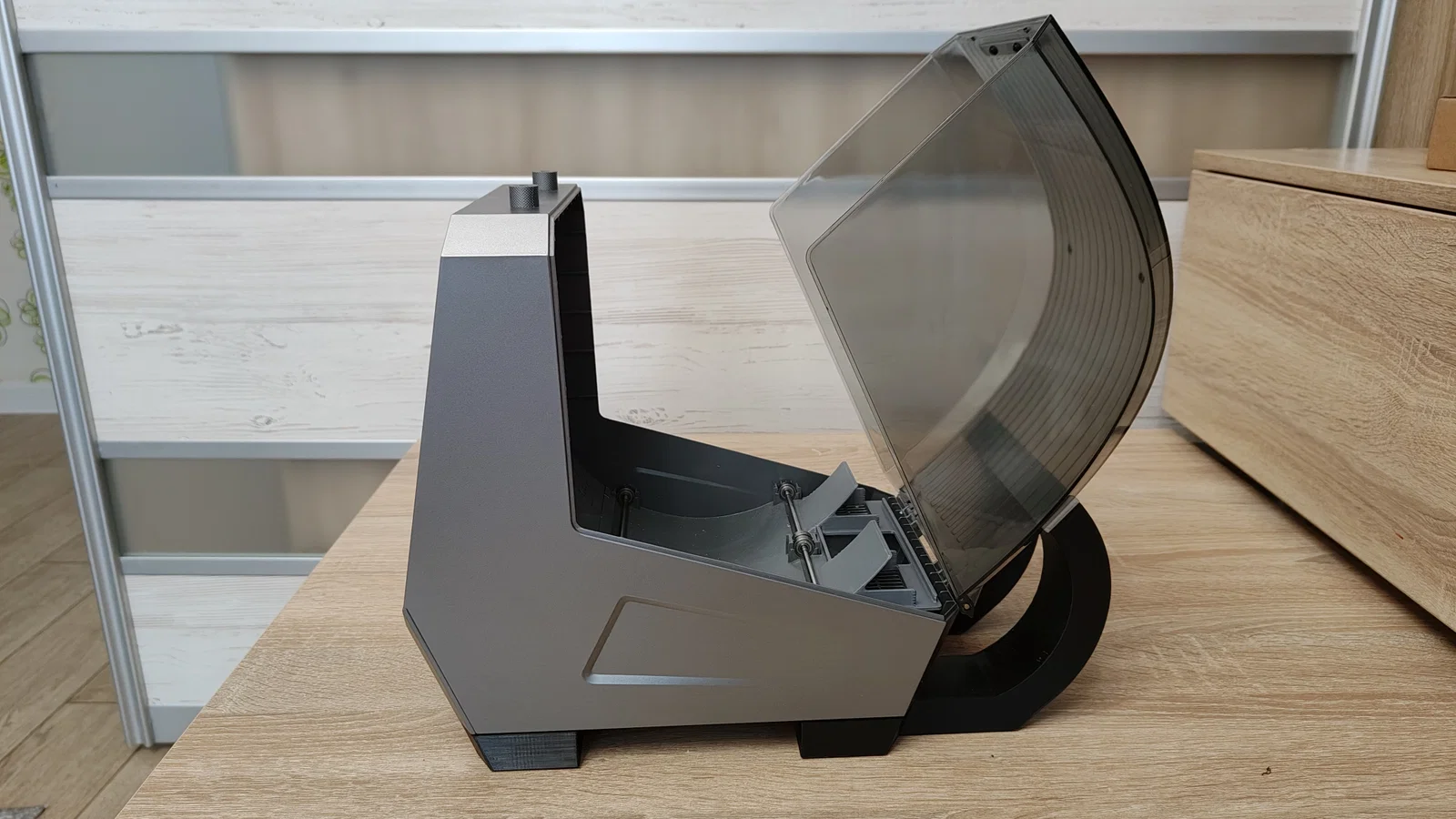

  2. Khóa nắp chắc chắn ở vị trí mở, tiết kiệm không gian và giảm tải cho bản lề.
  3. Thiết kế đồng bộ với thân máy tạo cảm giác nguyên khối.

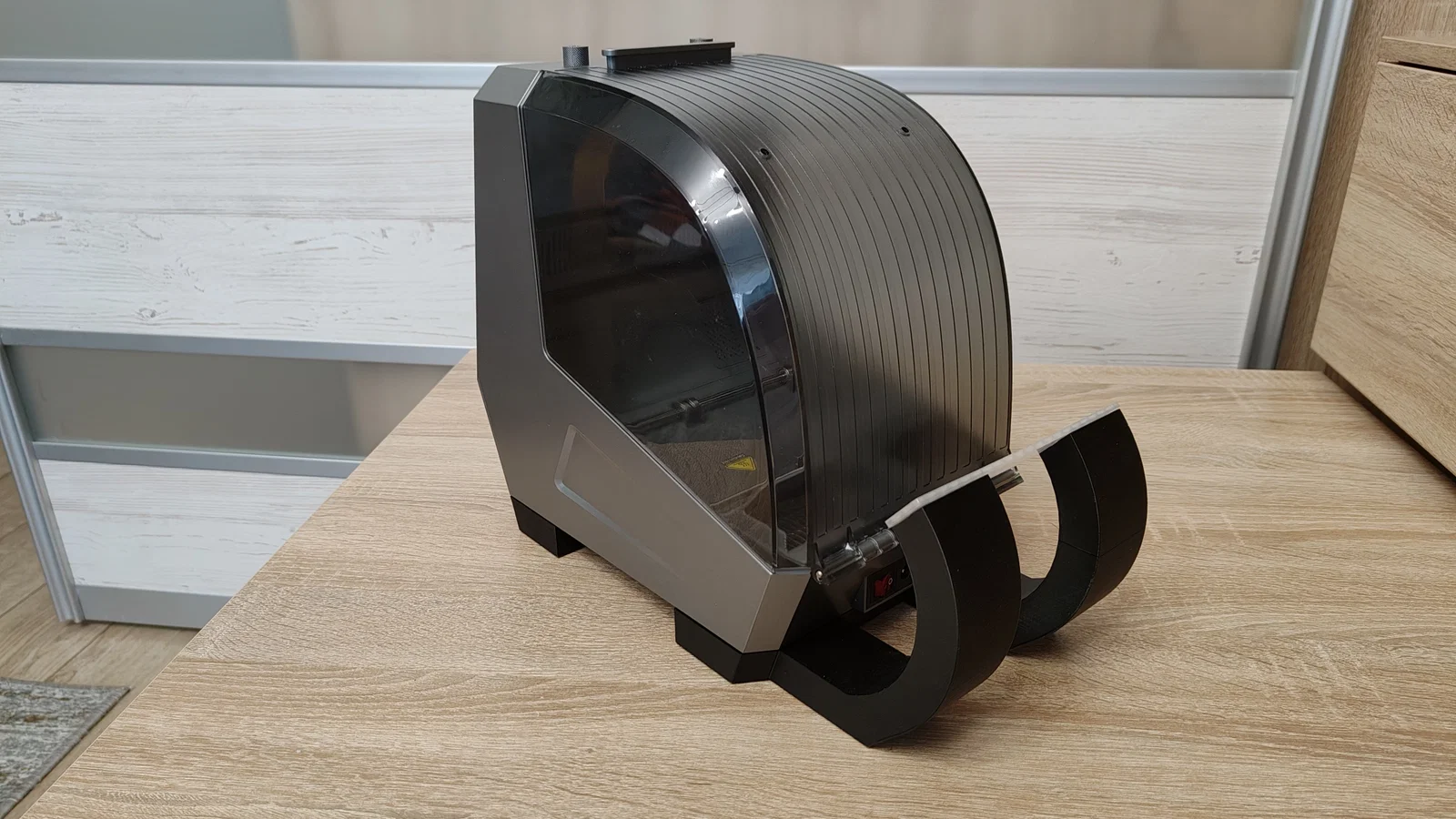

    Bộ chặn nắp có thiết kế tròn giúp cố định nắp chắc chắn. Cần dán vào đáy máy bằng băng dính hai mặt (20 mm x 1 mm, 4 miếng dài 45 mm). Các chân đế và miếng chặn nắp nên in bằng TPU.

SpacePiPlus_container: Giỏ chứa hạt hút ẩm silica gel (có thể tái sử dụng trong túi hút chân không bảo quản filament). Nên in bằng nhựa ABS.

Tôi khuyên bạn nên in thêm tấm chắn nhiệt (deflector) để ngăn khí nóng (90 độ C) thổi trực tiếp vào cuộn nhựa. Đây là mẫu hiệu quả nhất mà tôi từng thử nghiệm: Link tại Printables. Nên in bằng nhựa ABS.
