Cánh Quạt Mini (Mini Fan Blade)

Tác giả RoeiWeingarte_311885

Lượt tải: 2
Lượt thích: 0
Lượt coi: 52
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 15,2 MB· 15,2 MB

File 4 15,2 MB

fan_blade_1781208038.stlSTL · 1,3 MB
fan_hub_-_top_1781208039.stlSTL · 12,2 MB
fan_hub_-_bottom_1781208041.stlSTL · 1,1 MB
fan_blade_roller_1781208041.stlSTL · 600,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #401706
Danh mục: DIY
Ngày đăng: 12/06/2026
Giấy phép: CC BY — Ghi công
Thẻ: fan
blade
propeller
fanblade

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

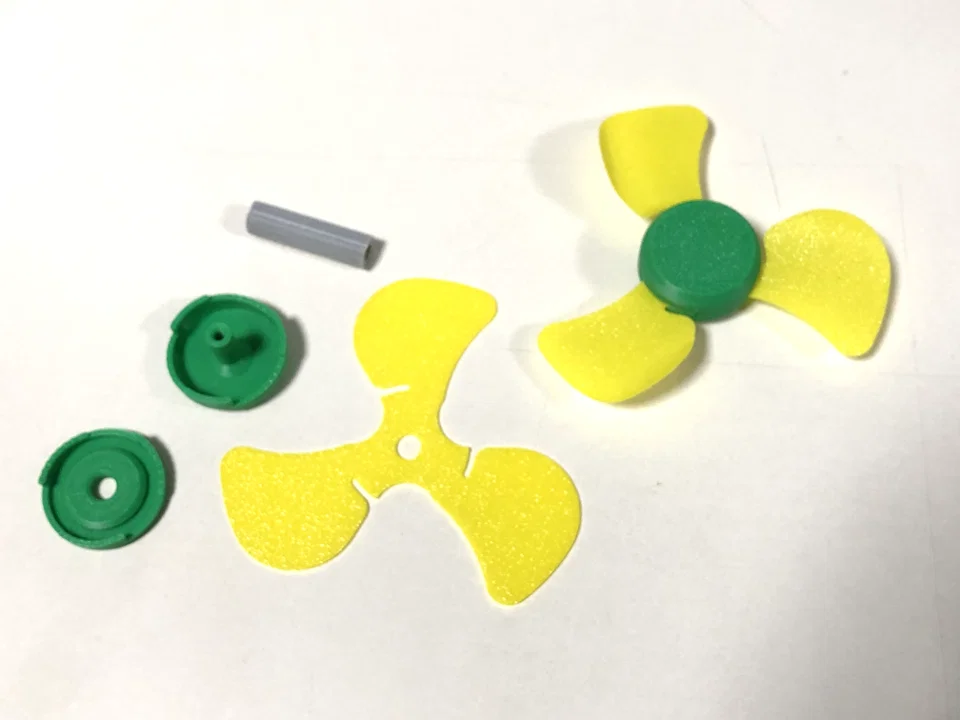

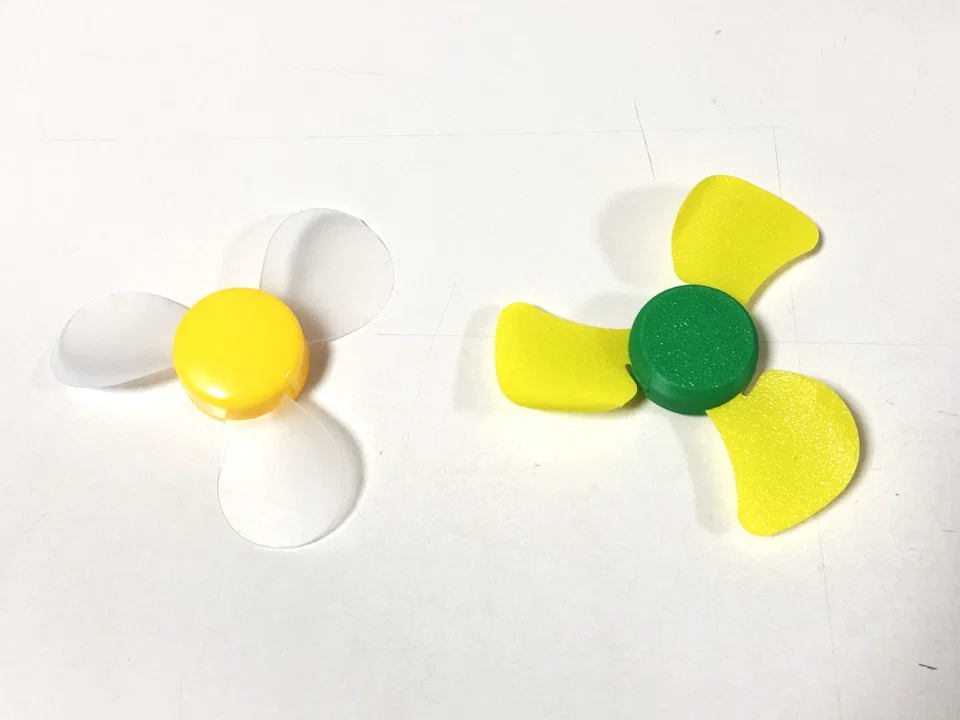

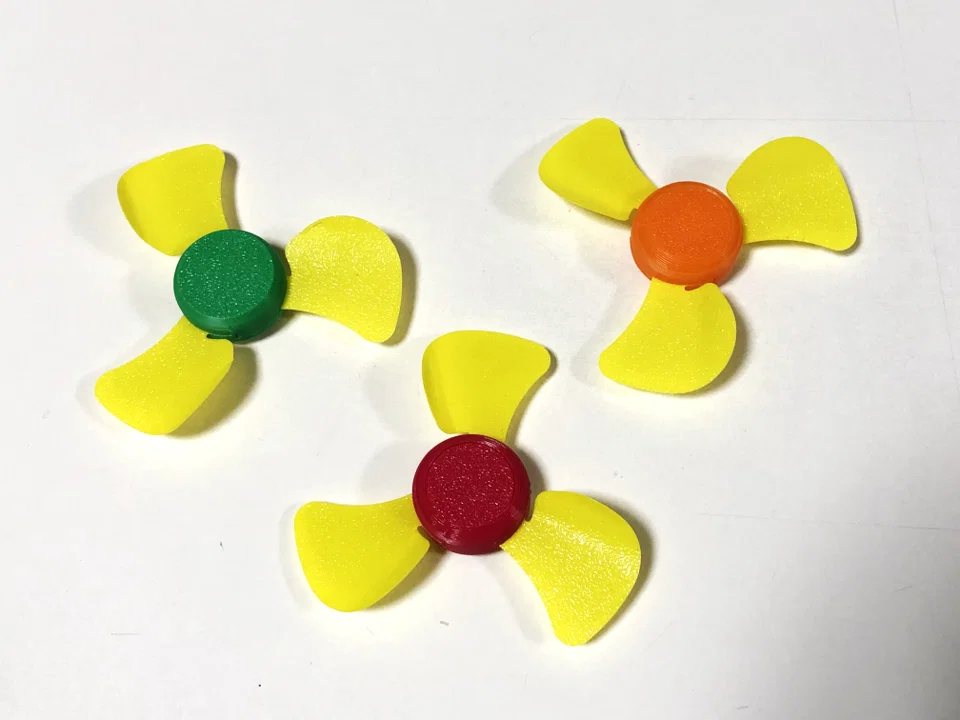

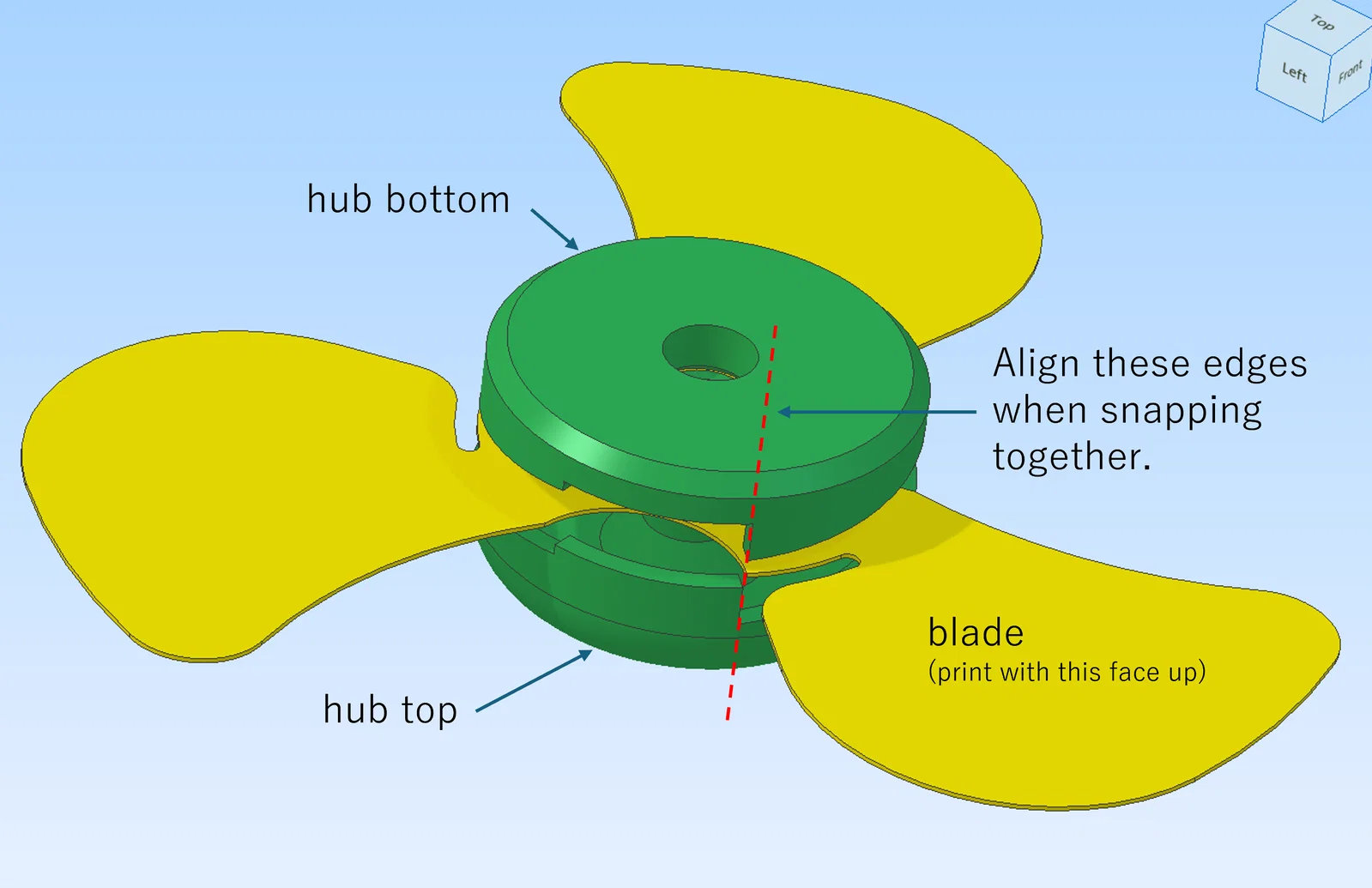

Tại sao phải tốn tiền mua cánh quạt mini trên mạng trong khi bạn có thể tự in chúng với bất kỳ màu sắc nào mình thích? Thiết kế này được lấy cảm hứng từ các loại cánh quạt thường thấy trong các bộ kit dự án cơ điện tử. Bạn chỉ cần lắp cánh quạt 3 lá vào giữa phần đỉnh và đáy của trục, sau đó uốn cong các lá quạt để tạo luồng gió tốt hơn. Mình đã đính kèm một dụng cụ hỗ trợ uốn cánh quạt. Sản phẩm này vừa vặn với trục 2 mm của các loại mô-tơ DC mini thông dụng.

Mình khuyên dùng nhựa PETG cho phần trục để khớp nối không bị biến dạng theo thời gian. Đối với cánh quạt, nhựa PLA là lựa chọn hợp lý vì chất liệu này giữ nếp uốn rất tốt.

Thông số in của mình:

Chiều cao lớp in (layer height): 0.20 mm; in một lớp duy nhất cho cánh quạt, chiều cao lớp đầu tiên là 0.25 mm
Chất liệu: PLA cho cánh quạt, PETG cho phần trục
