Panel IO mặt trước USB-A và USB-C cho Mac Pro 1.1 "cheese grater"

Panel IO mặt trước USB-A và USB-C cho Mac Pro 1.1 "cheese grater"

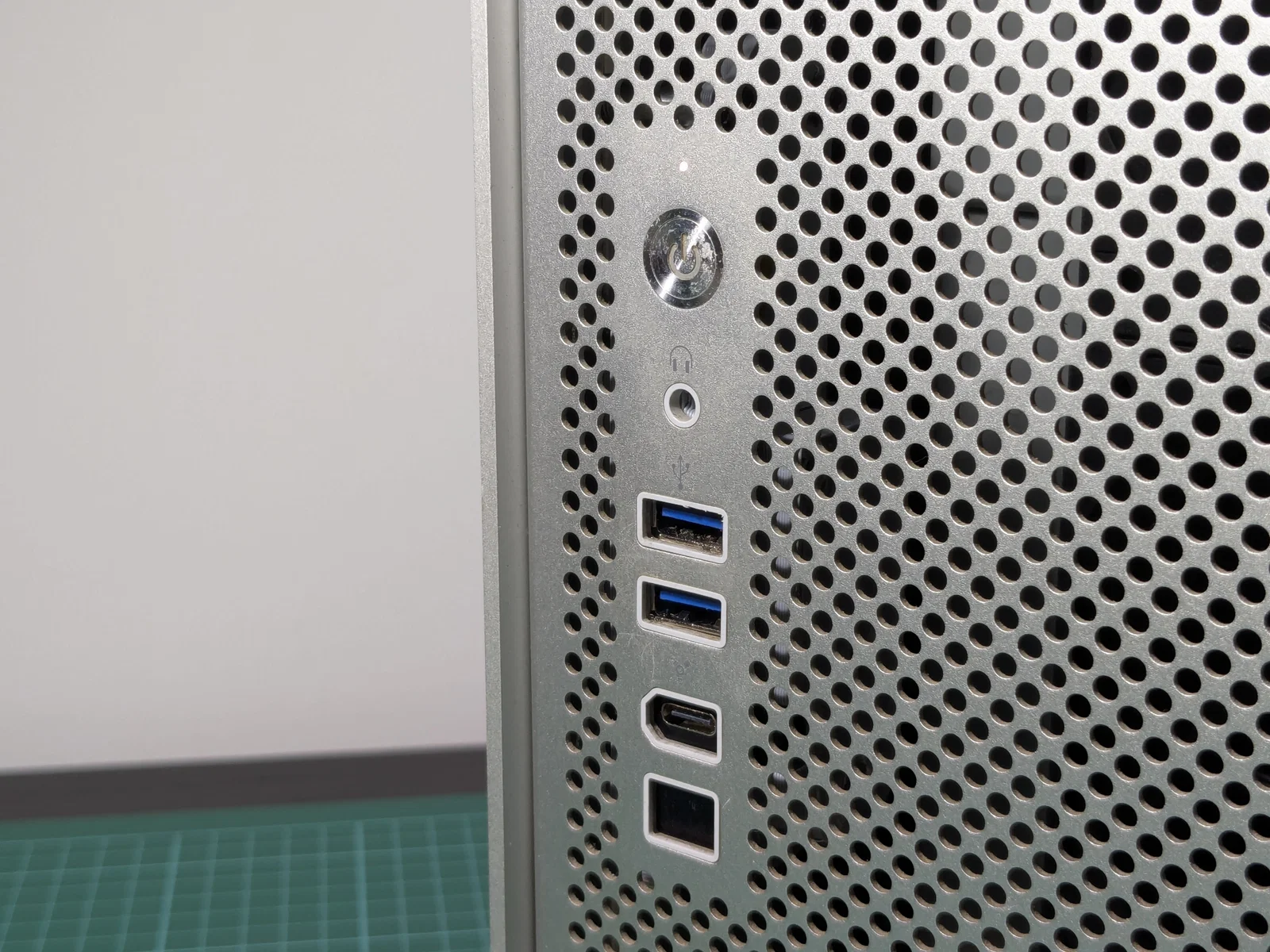

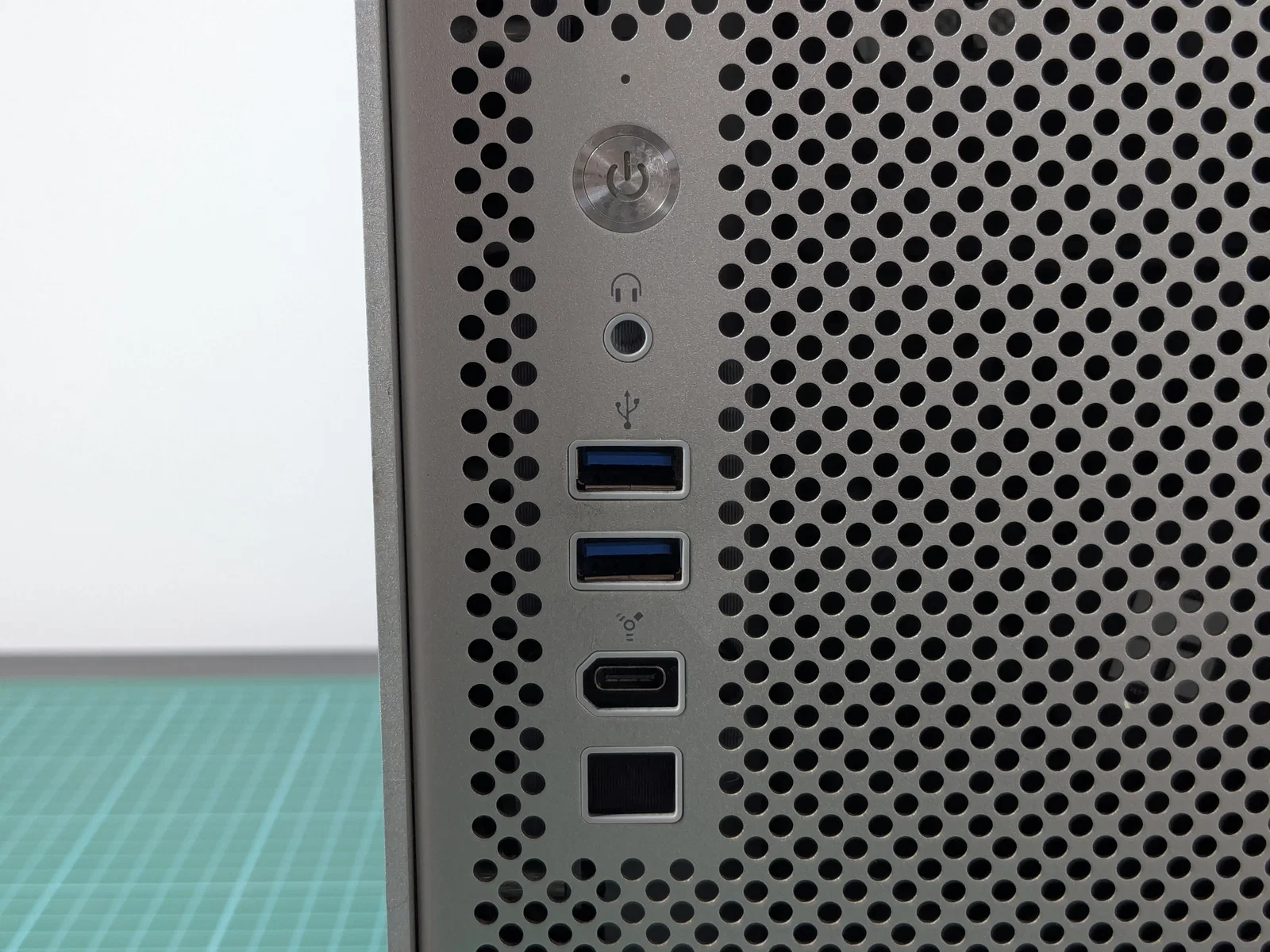

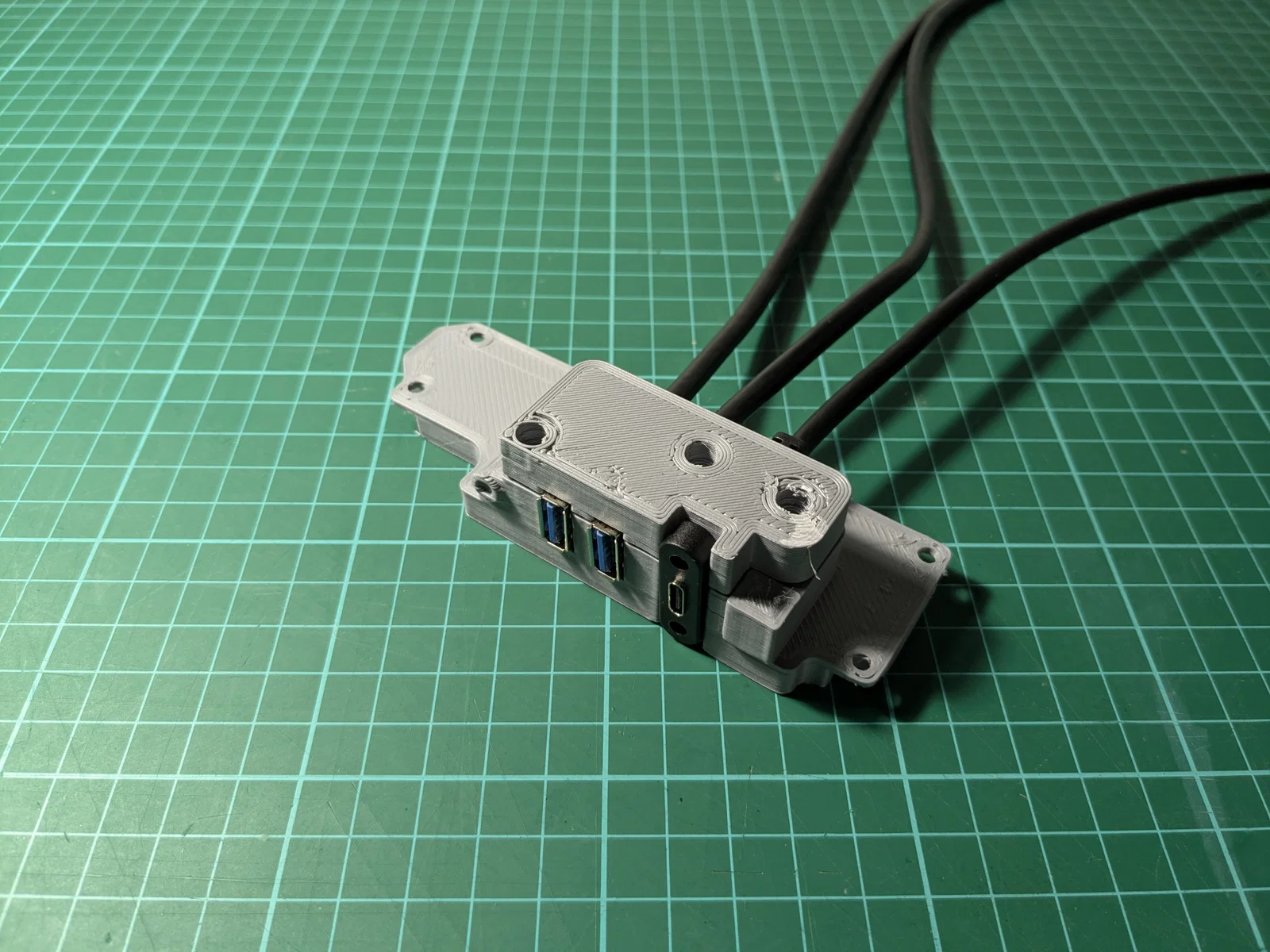

Đây là mặt panel IO thay thế cho việc độ lại vỏ case Mac Pro. Panel này lắp vừa hai cổng USB-A và một cổng USB-C.
[Không có jack âm thanh vì mình không tìm được loại cáp HD audio nào có jack đơn]

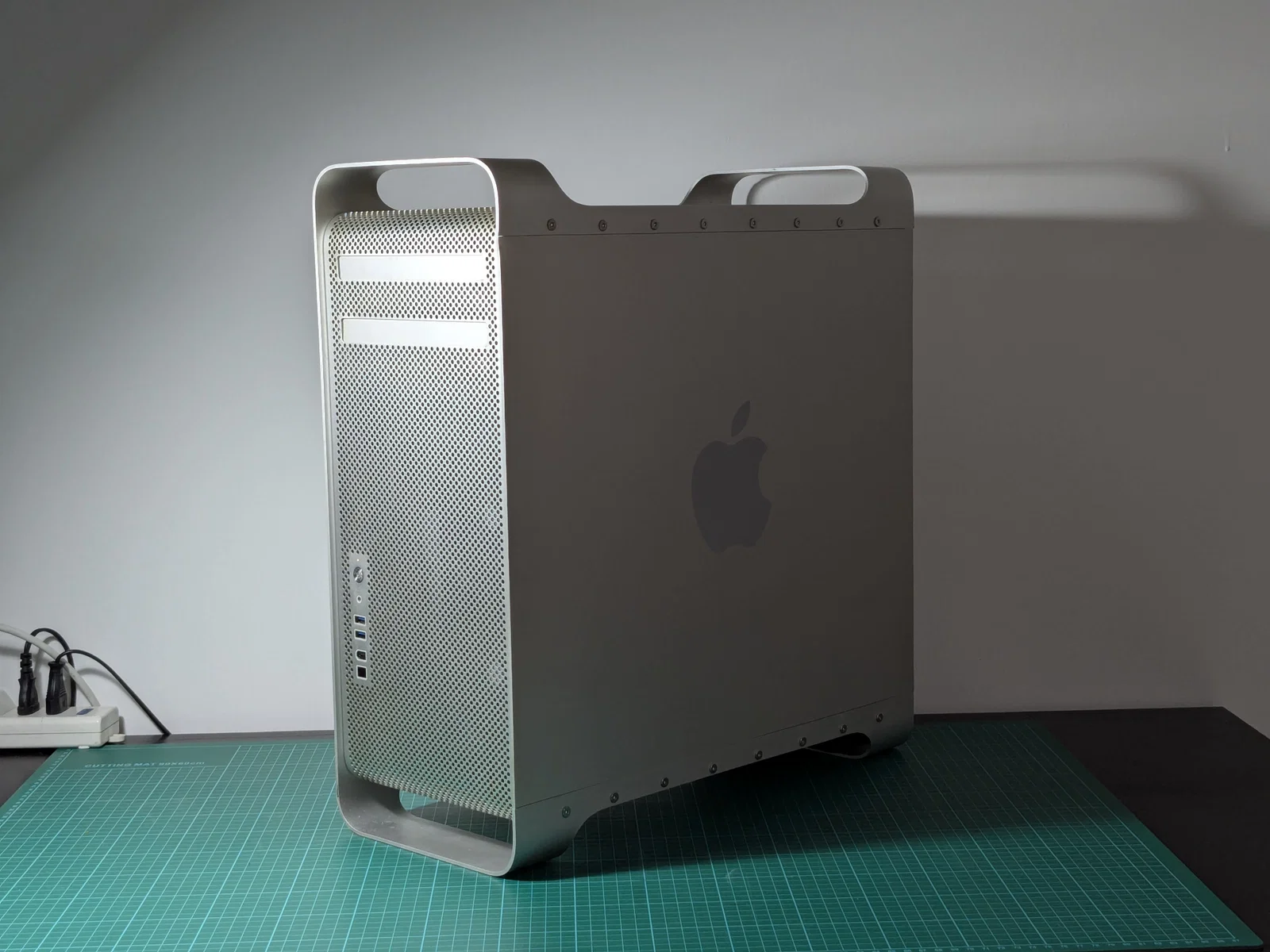

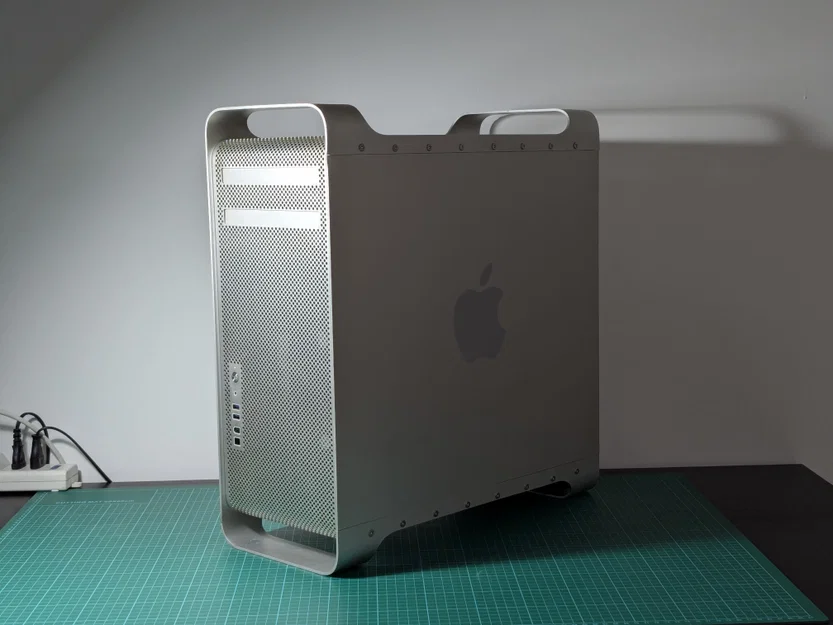

Được thiết kế và thử nghiệm trên dòng Mac Pro 1.1 (2006). Có thể lắp vừa các phiên bản Mac Pro khác nhưng chưa được xác nhận (nếu mọi người thử trên các dòng khác thì nhớ để lại phản hồi ở phần bình luận nhé).

Linh kiện cần chuẩn bị

• 1x Cáp chuyển USB3 (hai cổng) sang header trên mainboard (xem kích thước bên dưới)
• Cáp chuyển USB-C sang header trên mainboard (xem kích thước bên dưới)
• 5x Ốc vít PH1 (giữ lại ốc từ bo mạch IO gốc)
• 3x Ốc vít M3 x 10mm

Kích thước các cổng USB

Đây là kích thước ước tính của loại cáp chuyển mình đã dùng (thường là chuẩn chung, nhưng kiểm tra lại cho chắc ăn nhé)

Hướng dẫn lắp ráp

01-Chuẩn bị

1. Uốn cong các điểm neo trên cổng USB-A.

2. Đi dây cáp nguồn và dây LED sao cho gọn gàng, không bị vướng.

02-Lắp ráp

1. Cố định cáp bằng ba con ốc M3 x 10mm.

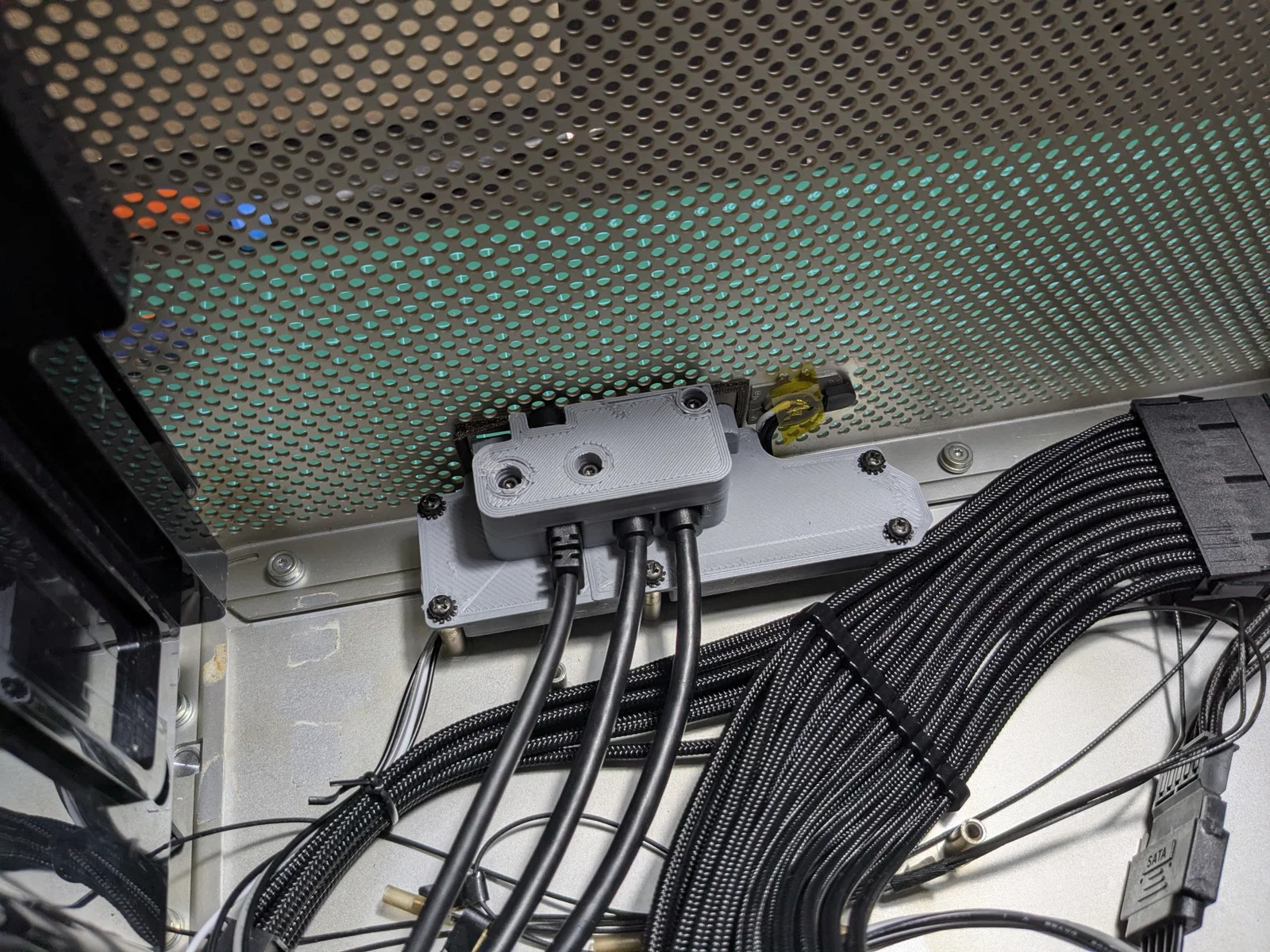

2. Lắp toàn bộ cụm này vào bên trong case, sử dụng lại ốc và các vị trí bắt vít của bo mạch IO gốc.

Đấu dây cho nút nguồn (cần hàn)

PCB của nút nguồn mặt trước có 3 điểm hàn.

Điểm bên trái là cực dương LED, nối vào chân PWR_LED+ trên mainboard.

Điểm ở giữa là chân ground chung cho cả LED và nút nguồn. Để hoạt động bình thường, cần nối điểm này vào cả hai chân PWR_SW- và PWR_LED-. Thường thì trên mainboard không ghi rõ bên nào của PWR_SW là âm; cứ thử một bên trước, nếu máy cứ tự bật tắt thì đổi sang bên kia nhé.

Điểm bên phải là cực dương của nút nguồn, nối vào chân PWR_SW+ trên mainboard.
