Canopy cho AtomRC Swordfish
Tệp tin thiết kế canopy cho AtomRC Swordfish, giúp camera FPV có góc nhìn như buồng lái máy bay thật. Thiết kế hỗ trợ gắn gimbal GM3/C20T hoặc servo, tối ưu cho việc in 3D với file STL và STEP kèm theo để bạn dễ dàng tùy chỉnh.
Mô tả
Mình muốn con Swordfish của mình có camera FPV với kiểu dáng giống buồng lái máy bay thật hơn một chút. Sau một hồi mày mò và thử in vài lần, mình đã hoàn thiện được bản thiết kế này.
Phần canopy này được thiết kế để in liền một khối, mình dùng 1 lớp tường (wall) với mật độ infill từ 5 - 8%.
Thiết kế này vẫn cho phép gắn vừa pin 4s1p 21700 ở phần mũi, mình có thêm khoảng 10g chì ở phần đuôi để cân bằng lại trọng tâm.

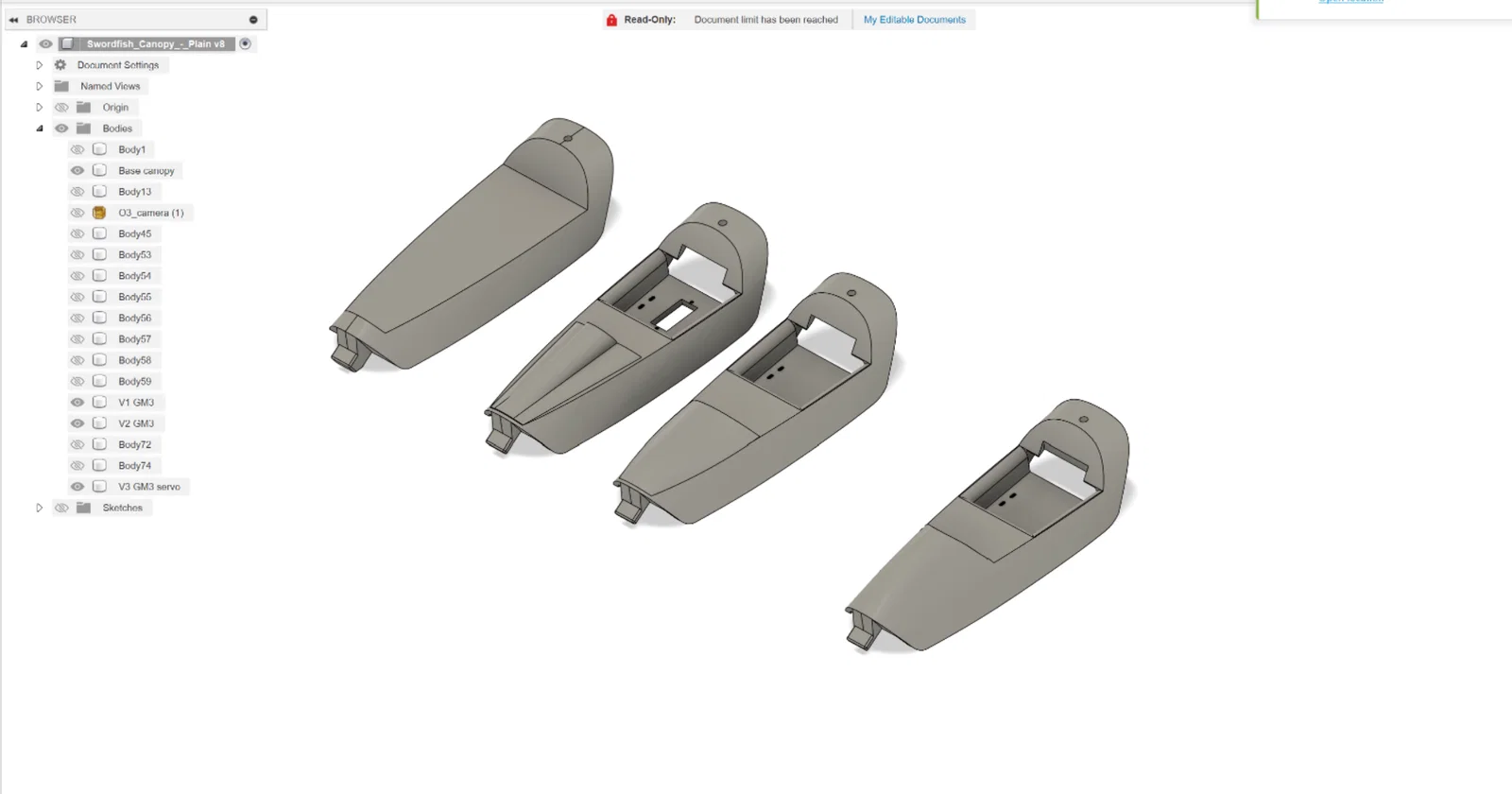

Các lỗ khoét được thiết kế cho gimbal GM3 / C20T, mình cũng có thêm một lỗ để gắn servo nếu bạn nào chỉ muốn dùng một servo đơn giản để lia camera.
Mình đã đính kèm cả file STL và STEP để mọi người có thể tự chỉnh sửa theo ý thích.

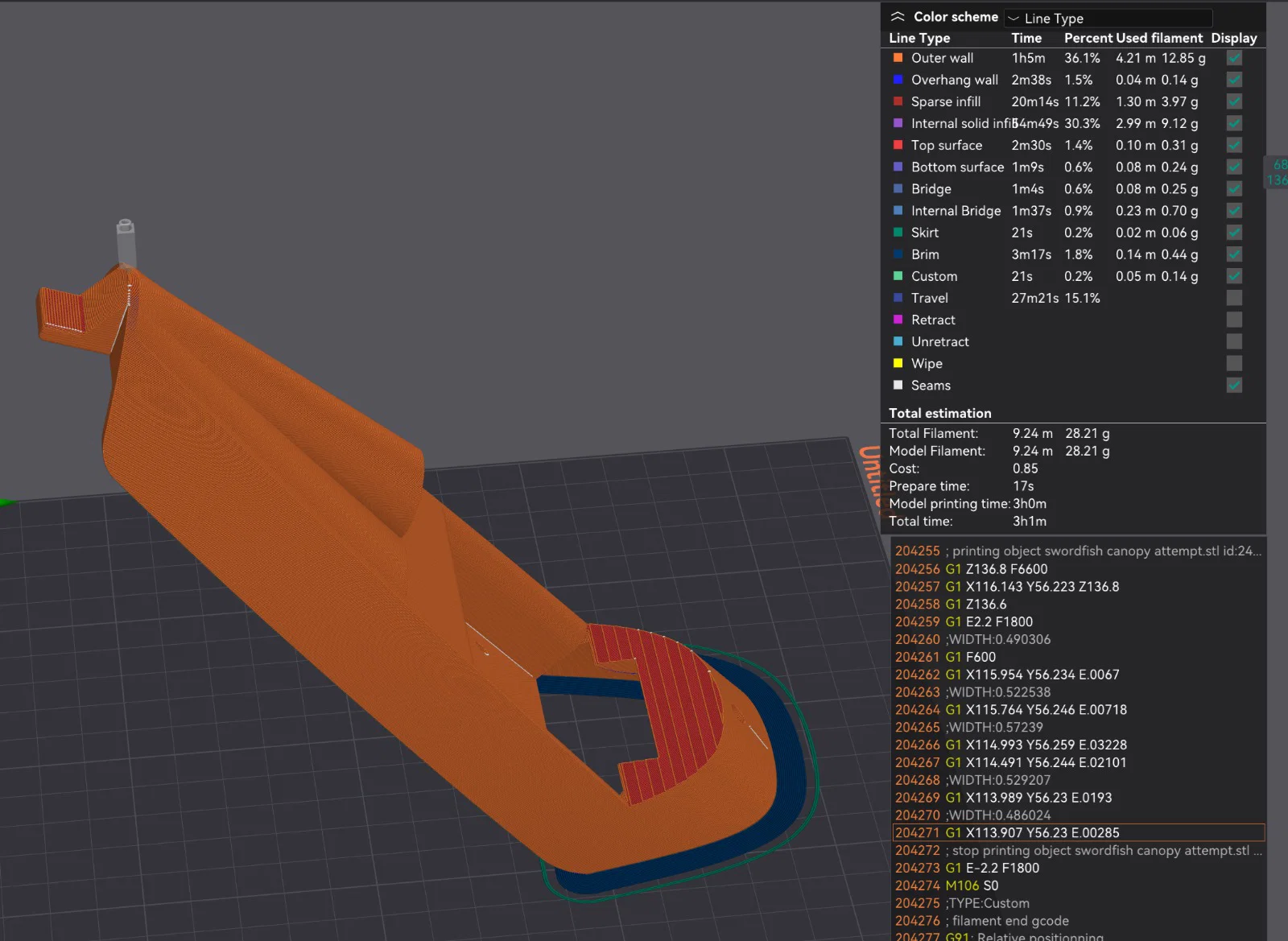

Nếu máy in của bạn đã được căn chỉnh chuẩn, bạn có thể in mà không cần support nếu đặt phần mặt sau xuống bàn in.
