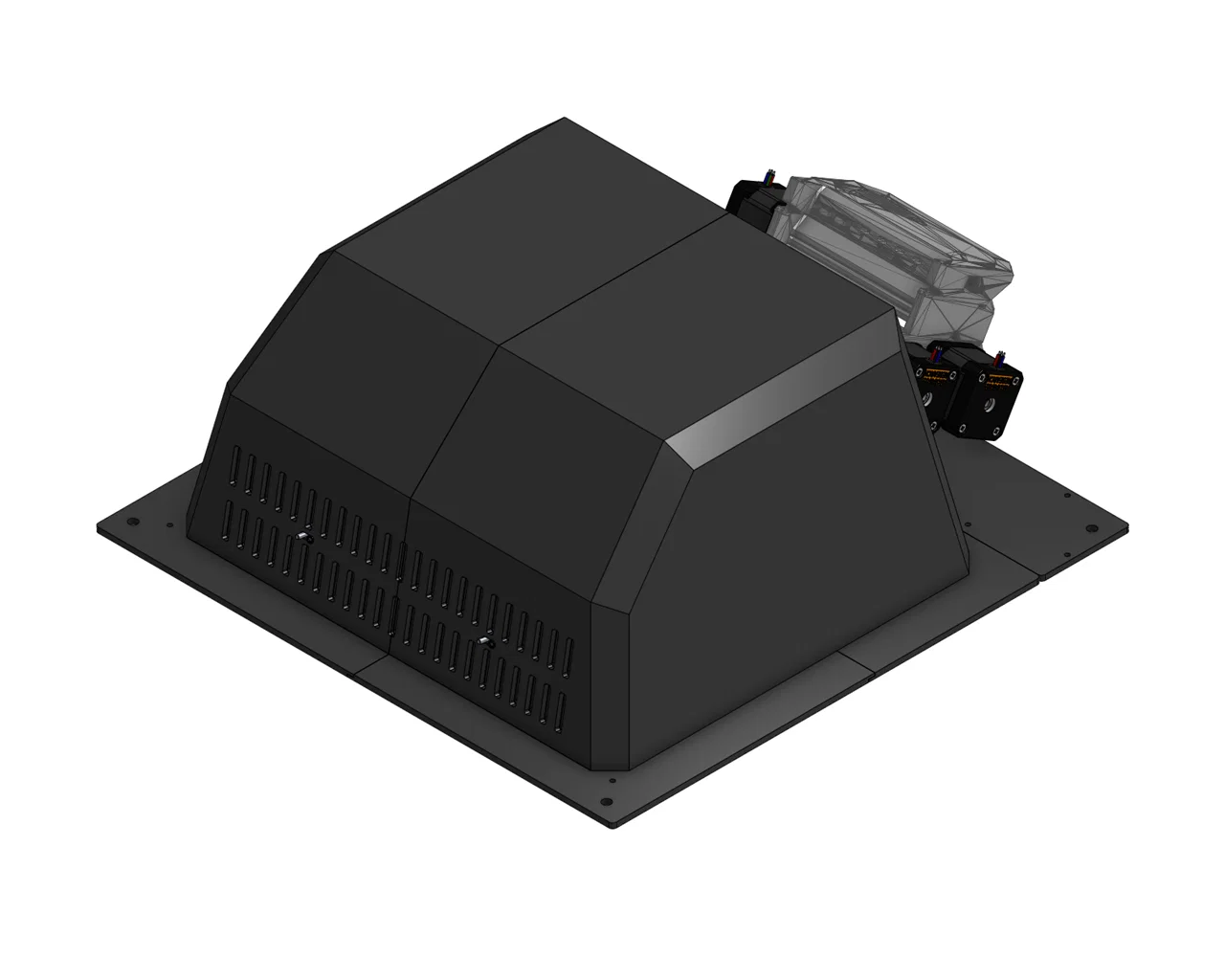

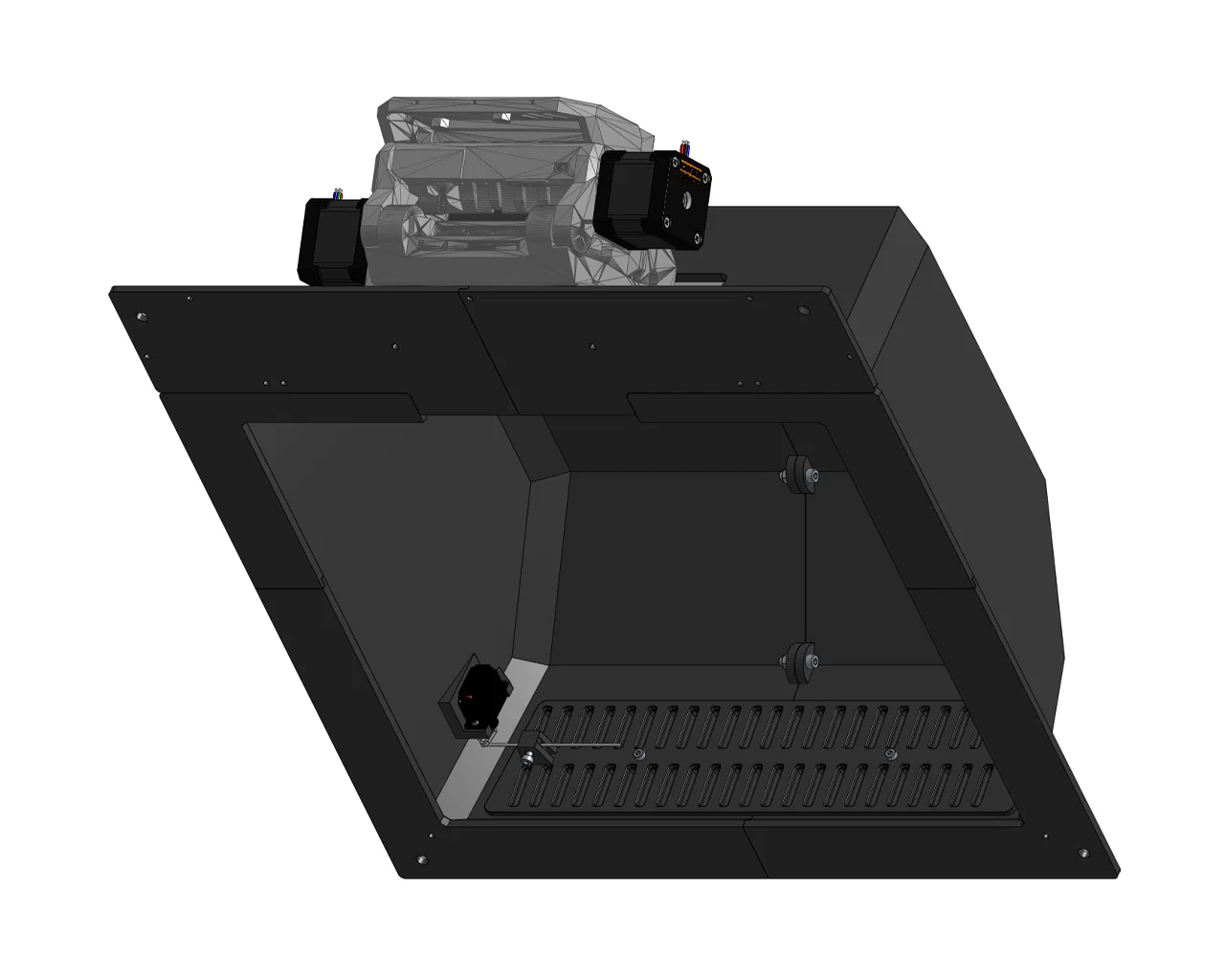

Prusa CORE One L MMU Enclosure (sẵn sàng để in)

Mặc dù INDX vẫn chưa có sẵn cho dòng máy Core ONE L, mình vẫn cần lắp đặt MMU3. Do Prusa chưa bán sẵn khung bao (Enclosure) cho dòng này, mình đã chỉnh sửa lại các bản thiết kế Prusa gốc C1L_MMU_ENCLOSURE_R1 và C1L_MMU_holder_R1 để có thể in ấn và sử dụng được.

Lựa chọn 1 (Chỉ bao gồm Enclosure)

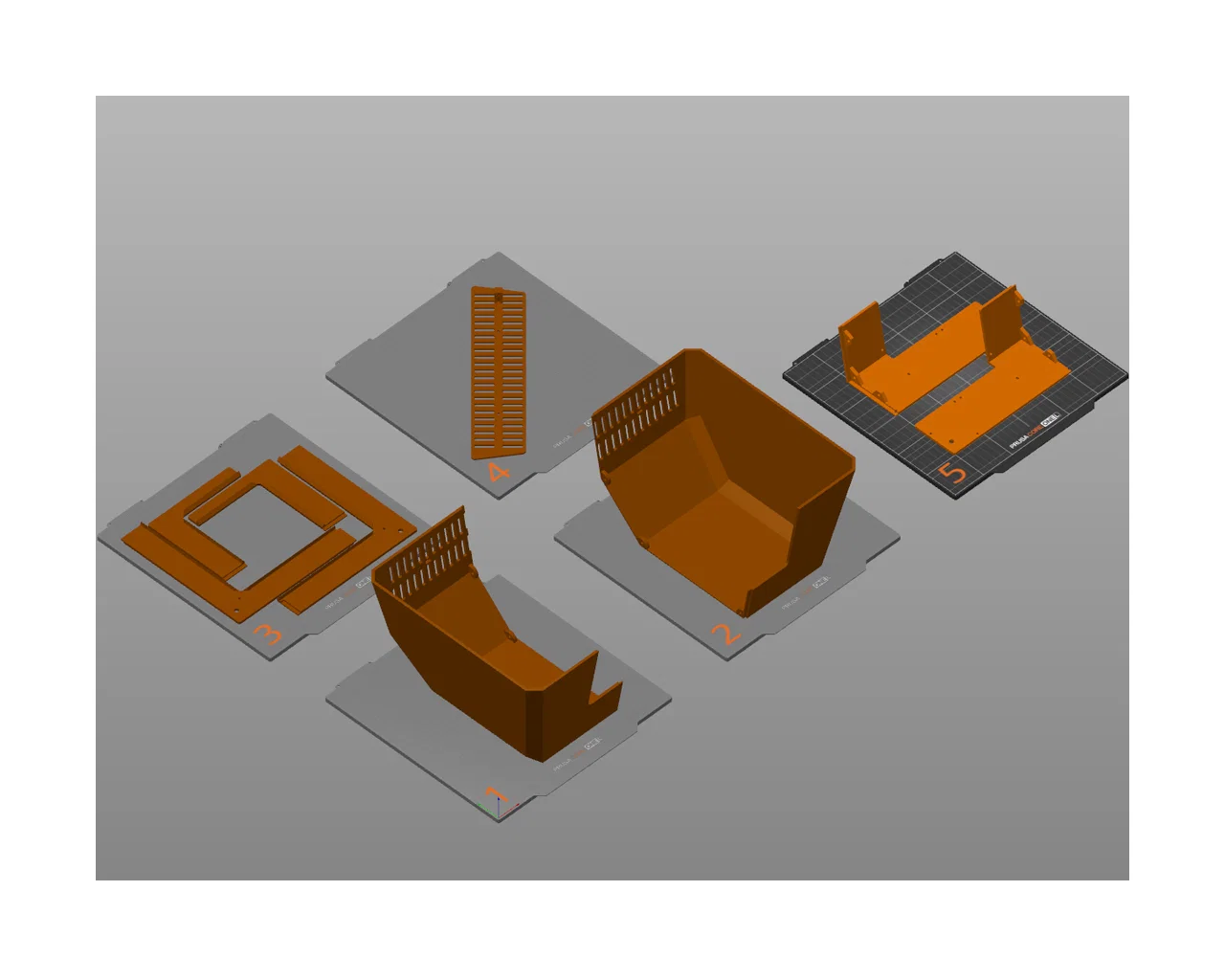

Danh sách cần in:

• 1x Core ONE L MMU Enclosure R1 Part 1
• 1x Core ONE L MMU Enclosure R1 Part 2
• 1x Core ONE L MMU Enclosure R1 Part 3
• 1x Core ONE L MMU Enclosure R1 Part 4
• 1x Core ONE L MMU Enclosure R1 Part 5
• 1x Core ONE L MMU Enclosure R1 Part 6
• 1x Core ONE L MMU vent R1 đã chỉnh sửa
• 1x Core ONE L MMU Holder R1 Part 1
• 1x Core ONE L MMU Holder R1 Part 2
• 2x TOP_COVER_LOCK_R1 (Linh kiện gốc của Prusa)
• 2x TOP_COVER_HOLDER_R1 (Linh kiện gốc của Prusa)
• 2x VENT_NUT_R1 (Linh kiện gốc của Prusa)
• 2x MMU_holder_R1 (Linh kiện gốc của Prusa)

Cài đặt in:

• Đầu in (Nozzle): 0.4mm
• Vật liệu: Prusament PETG hoặc tốt hơn
• Thiết lập: 0.2mm STRUCTURAL
• Lớp và vách tường (Perimeters): 3
• Vị trí đường nối (Seam Position): Gần nhất (Nearest)
• Hỗ trợ (Support): Có (tự động tạo), ngưỡng góc treo 39°, mở rộng lớp đầu tiên 1mm.

Các linh kiện gốc của Prusa nên được in theo khuyến nghị từ hãng.

Linh kiện bổ sung cần chuẩn bị:

• 6x Ốc DIN 912 M4x16, 2x Ốc DIN 912 M4x12, 2x Ốc M3x10, 14x Ốc M3x10rT, 6x Đai ốc DIN 934 M4, 2x Đai ốc M3nS, 2x Đai ốc M3nN, 2x Gioăng cao su O-Ring D3mm x d1mm, keo dán nhựa, 1x Thanh bàn chải nhôm 40mm x 160mm (tùy chọn).

Lựa chọn 2 (Enclosure tích hợp Servo điều khiển thông gió)

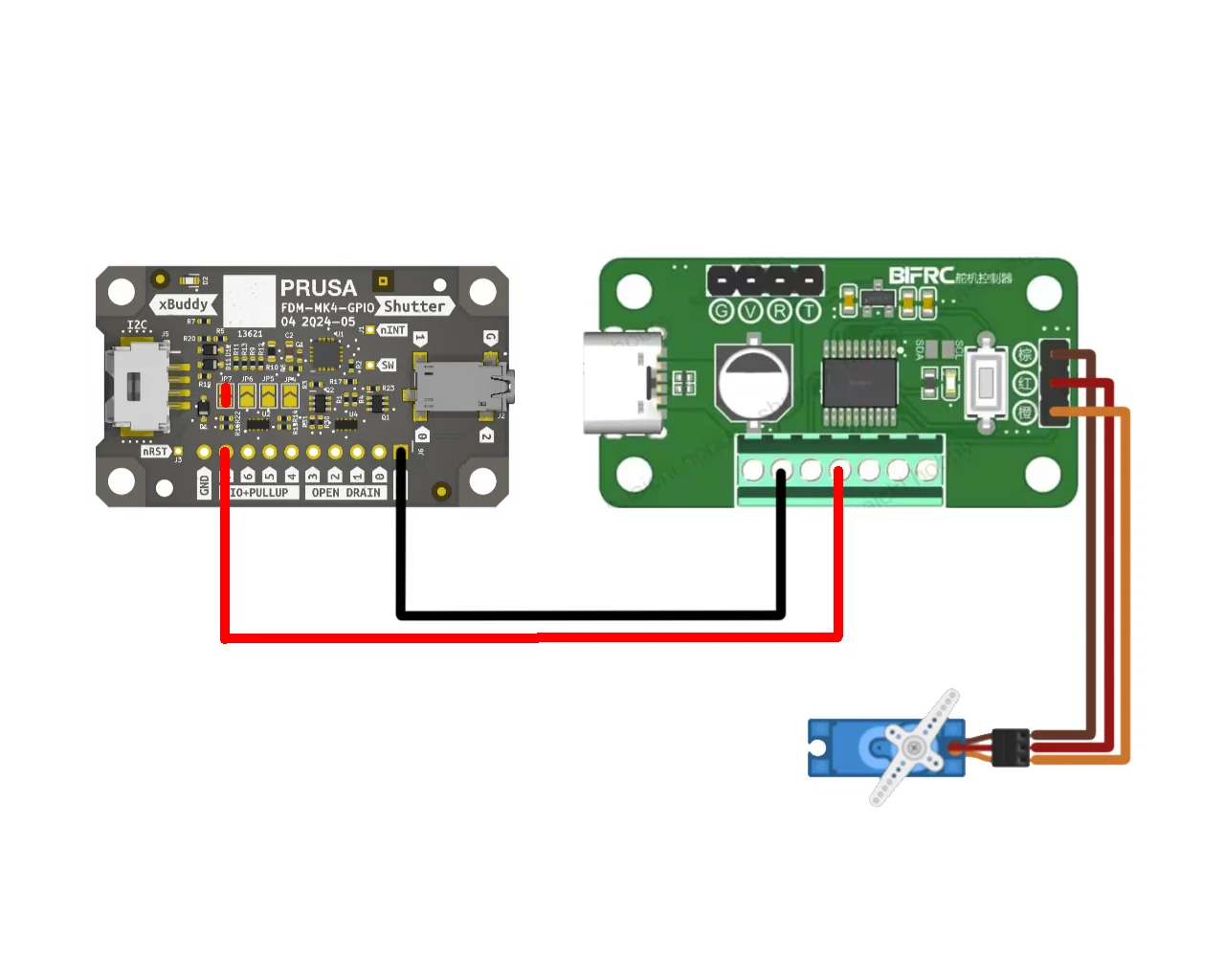

Để tự động đóng mở nắp thông gió trên Prusa CORE One L khi dùng MMU3, mình đã thêm một servo kết nối thông qua "Hackerboard". Bạn có thể dùng mã GCODE để điều khiển nắp thông gió trong quá trình in.

CẢNH BÁO: Bản mod này được cung cấp nguyên trạng, bạn tự chịu trách nhiệm khi thực hiện. Mình KHÔNG chịu trách nhiệm cho bất kỳ hư hỏng hay tai nạn nào xảy ra với bạn hoặc tài sản của bạn.

(Tham khảo thêm tài liệu hướng dẫn lắp đặt đi kèm trong file gốc).
