Bộ thổi khí Air Knife cho quạt 120mm

Mình cần một thiết bị để thổi bay nước bám trên linh kiện trong quá trình sản xuất, và thế là cái "air knife" này ra đời.

Lúc đầu mình thử dùng mấy cái quạt PC rẻ tiền với lưu lượng gió 70m³/h (theo thông số nhà sản xuất) nhưng lực thổi không đủ mạnh, dù có thử chồng 5 cái lên nhau vẫn không ăn thua. Cuối cùng, mình quyết định chọn loại quạt công nghiệp 22W, 230V với lưu lượng khoảng 160m³/h. Mình dùng tới 2 cái quạt loại này.

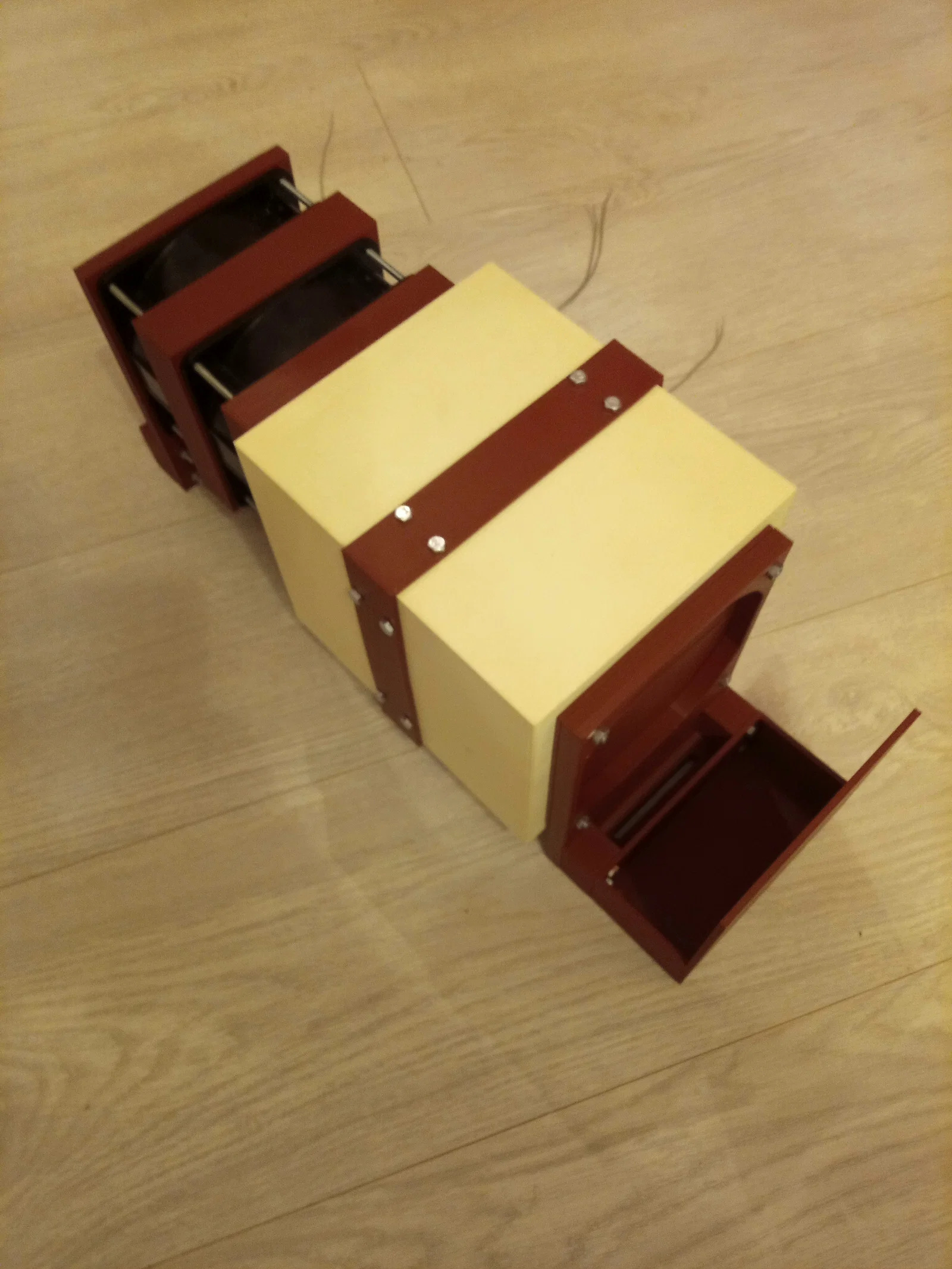

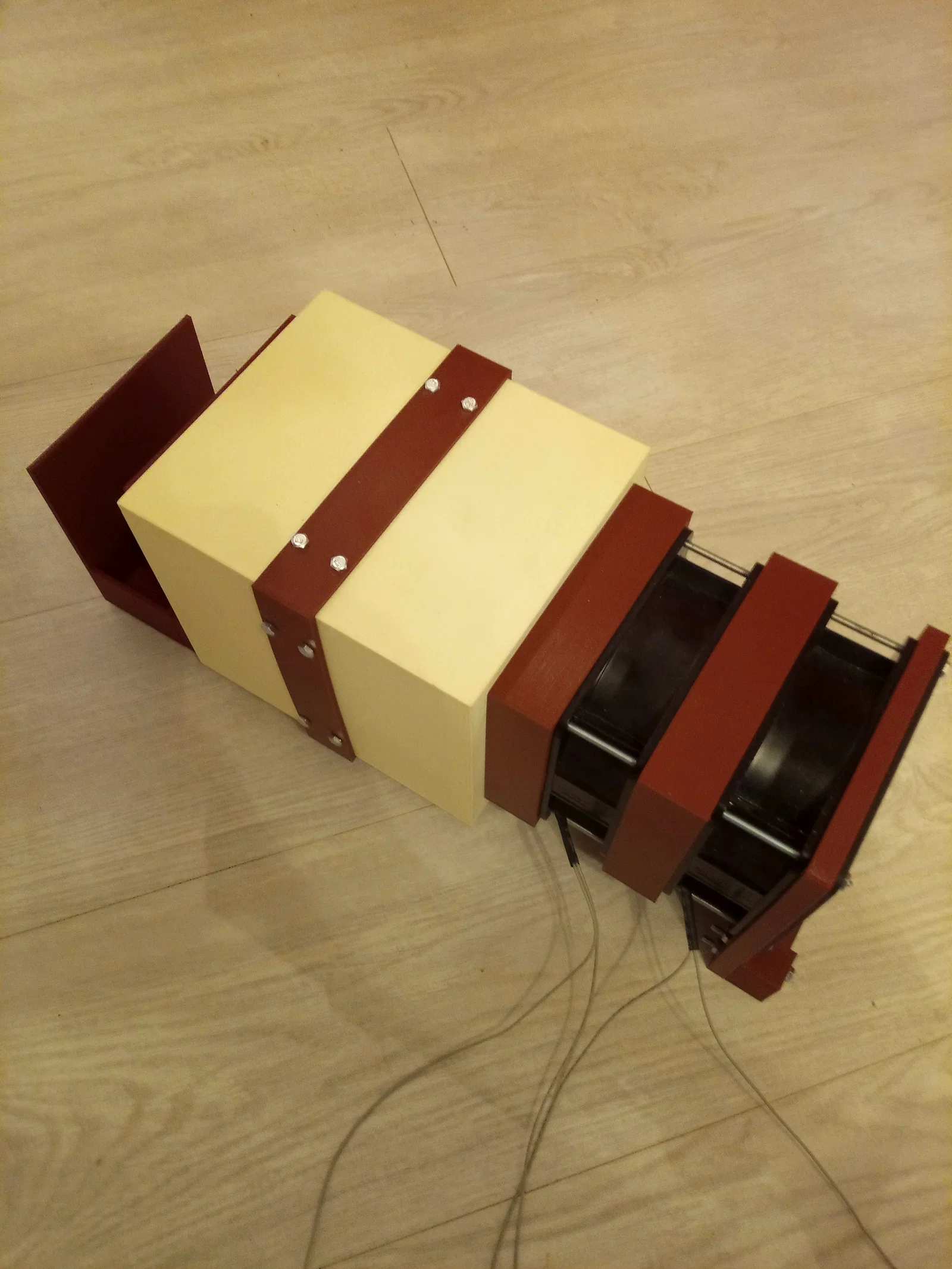

Cụm quạt được cố định bằng thanh ren M4 và ốc vít, còn hai buồng chứa khí (plenum) được nối với nhau qua bộ kết nối cùng một đống ốc vít M4.

Mình cũng có kèm theo một khay hứng nước nhìn hơi ngộ nghĩnh và cả một hệ thống giá đỡ nữa.

Thứ tự lắp ráp như sau: tấm gắn deflector -> knife -> plenum -> đầu nối plenum -> plenum -> adapter -> quạt -> miếng đệm -> quạt -> tấm gắn. Sau đó lắp thêm hai giá đỡ vào tấm gắn chính.

Trong quá trình thiết kế, mình nhận ra là quạt hướng trục (axial fan) không phải lựa chọn tối ưu cho ứng dụng này. Thiết kế chưa phải là tốt nhất nhưng cũng hoạt động khá ổn.
