Khung Đèn Nền WLED Cho Tranh Displate

Đèn nền cho tranh Displate cỡ trung

Mô tả: Dự án in 3D này giúp bạn thêm hệ thống đèn nền LED tùy chỉnh hoàn toàn cho các tấm Displate cỡ trung, sử dụng ESP32 chạy firmware WLED. Thiết kế theo dạng mô-đun, dễ lắp ráp, cực kỳ phù hợp cho các không gian trưng bày dùng thanh treo tranh (gallery rail) hoặc treo tường truyền thống.

Tổng quan

Hệ thống bao gồm hai phần được in ra và ghép lại với nhau một cách dễ dàng. Kết quả là một khung đèn nền gọn gàng giúp làm nổi bật tấm Displate của bạn với các hiệu ứng ánh sáng sinh động thông qua WLED.

Vật liệu cần chuẩn bị

• Dây LED RGB 5V: TODO:: [Link]
• Nguồn 5V: TODO:: [Link]
• Board ESP32: Chạy phần mềm WLED

⚠ Các bản dựng gốc sử dụng ESP8266, nhưng nó hiện đã lỗi thời đối với các dự án WLED mới. Khuyến nghị: Sử dụng ESP32 để đảm bảo tính tương thích và hiệu suất tốt nhất.

• Ốc vít M3: Để gắn board ESP32
• Dây điện ba màu (ví dụ: đỏ, đen, vàng): Cho nguồn, đất và dữ liệu
• Mỗi tấm Displate: Cần 1 phần khung trên và 1 phần khung dưới.

Tùy chọn thêm:

• Mô-đun đèn rọi (spotlight) in 3D (để chiếu sáng mặt trước)
• Dây cáp trắng 3 lõi để nối tiếp nhiều tấm với nhau vào chung một board ESP32
• Board mạch đục lỗ (perfboard) và dây bạc để đi dây gọn gàng bên trong (khuyên dùng)

Công cụ cần thiết: Mỏ hàn, giấy nhám, keo dán, vôn kế, kìm cắt/tuốt dây và thiết bị có cổng USB để nạp code cho ESP32.

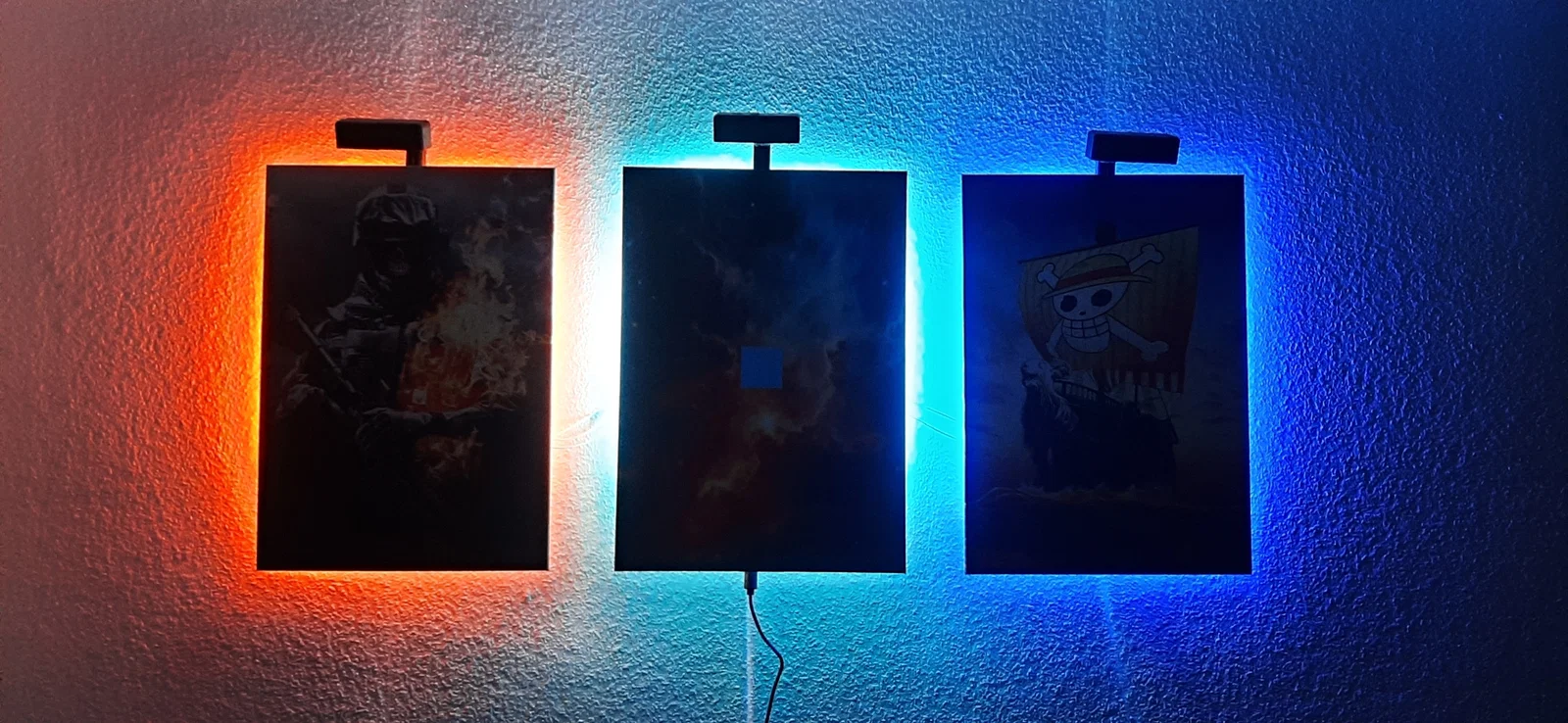

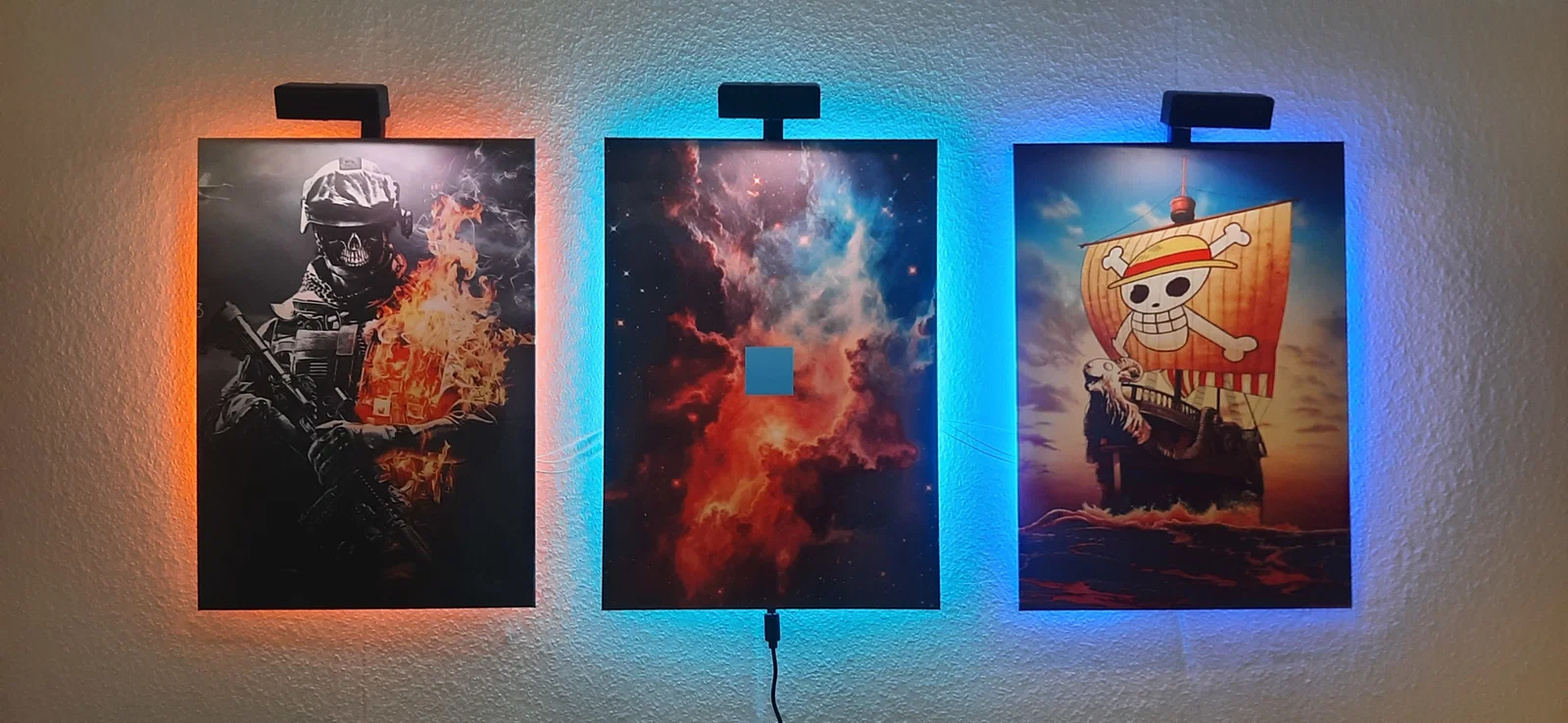

Biến thể: Tạo hiệu ứng "Popout" 3D

Mô hình gồm hai phiên bản với độ dày khác nhau:

• Phần trung tâm cao hơn một chút, giúp đẩy tranh ra xa tường hơn.
• Các phần bên trái và phải nông hơn, tạo hiệu ứng chiều sâu 3D tinh tế giúp tấm Displate ở giữa trông như đang "nhô" ra ngoài.

Hiệu ứng lớp này rất hiệu quả nếu bạn treo nhiều tranh. Nếu chỉ treo một tấm duy nhất, phiên bản mỏng hơn vẫn hoạt động hoàn hảo.

Các tùy chọn lắp đặt

• Dùng thanh treo tranh (Gallery Rail): Lắp móc hướng về phía Displate. Cách này giúp tấm tranh cân bằng tốt trên tường, phù hợp nếu bạn muốn tránh khoan lỗ hoặc thường xuyên thay đổi vị trí tranh.

• Dùng đinh hoặc móc treo tường: Lắp móc hướng vào tường để treo theo cách truyền thống.

Hướng dẫn lắp ráp

1. Ghép hai mảnh lại với nhau: Chọn hướng phù hợp (Móc hướng vào tường để treo đinh, móc hướng ra tranh để treo thanh ray).
2. Gắn nam châm: Dán nam châm của Displate vào mặt trước của mảnh trung tâm.

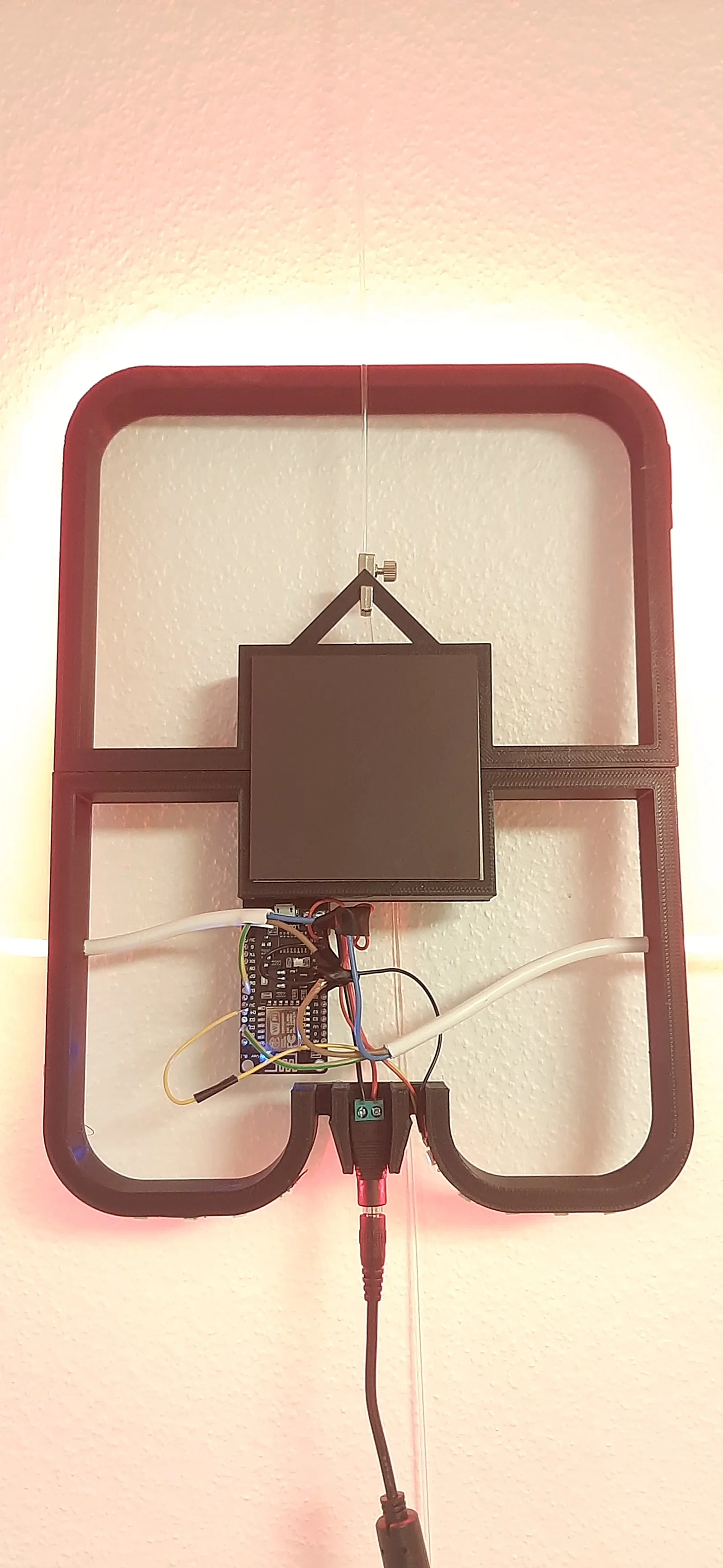

3. Lắp ESP32: Sử dụng giá đỡ chuyên dụng ở dưới cùng và cố định bằng ốc M3.

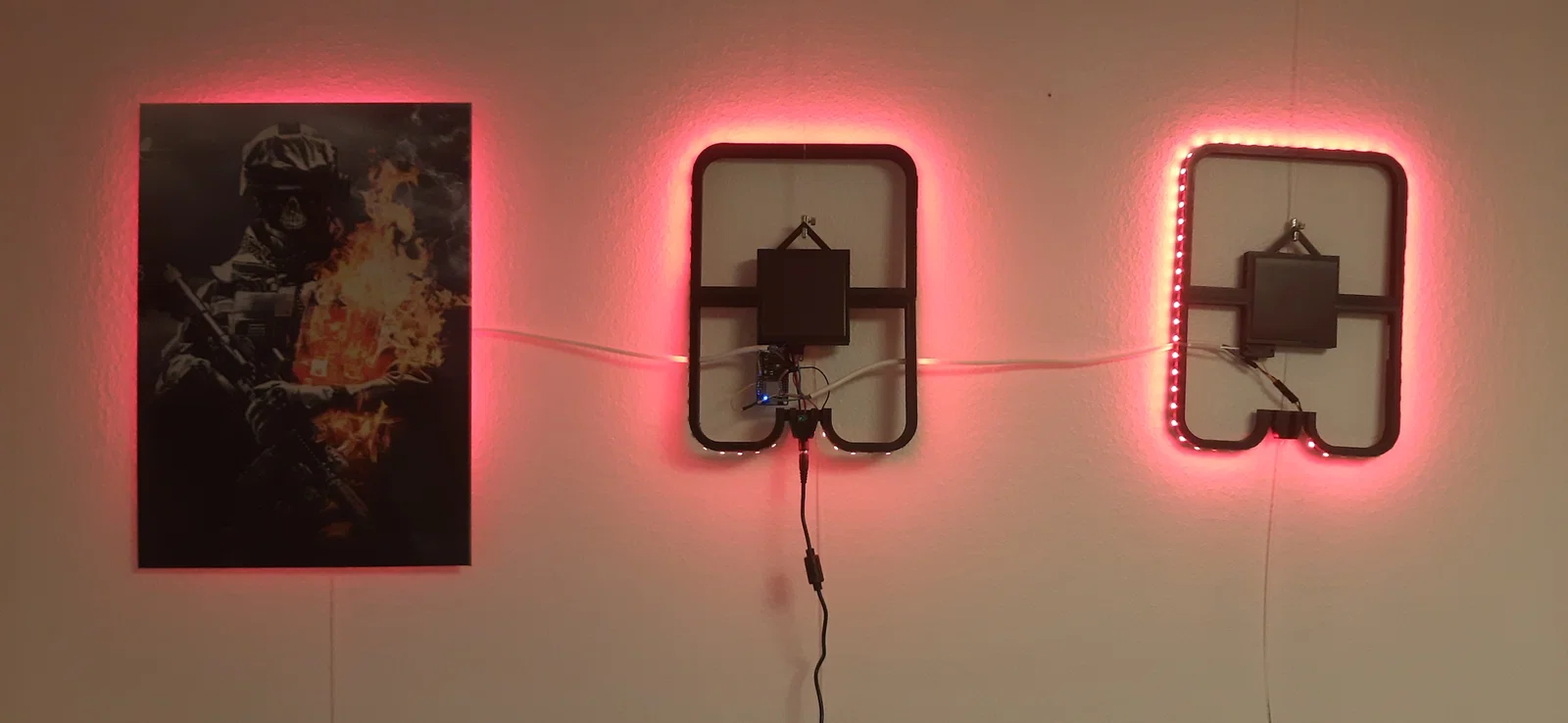

4. Đi dây LED: Làm theo hướng dẫn đi dây chuẩn. Trong thiết lập của tôi: Mảnh trung tâm chứa ESP32, các mảnh bên trái và phải kết nối bằng dây trắng mảnh.
5. (Tùy chọn) Thêm đèn rọi: Cắt dây LED tại vị trí đèn rọi và kéo dài dây để đưa một đoạn LED vào bên trong đèn. Lưu ý hướng của dải LED.
6. Nạp firmware và cấu hình WLED: Cài đặt WLED trên ESP32 để điều khiển RGB và hiệu ứng.

Tùy chọn: Thêm đèn chiếu sáng mặt trước

Bạn có thể gắn thêm đèn rọi phía trước để làm điểm nhấn. Tôi gợi ý nên dùng thêm giấy bạc làm lớp phản quang và bộ lọc ánh sáng (diffuser) để ánh sáng mềm mại và đồng đều hơn.

Tài liệu tham khảo

• Firmware WLED: https://kno.wled.ge/
• File mô hình: Onshape Link
