Mô hình 3D Scan Accuphy PingLive Mini dùng thiết kế ngàm gắn

Mô hình hình học Accuphy PingLive Mini để thiết kế ngàm gắn

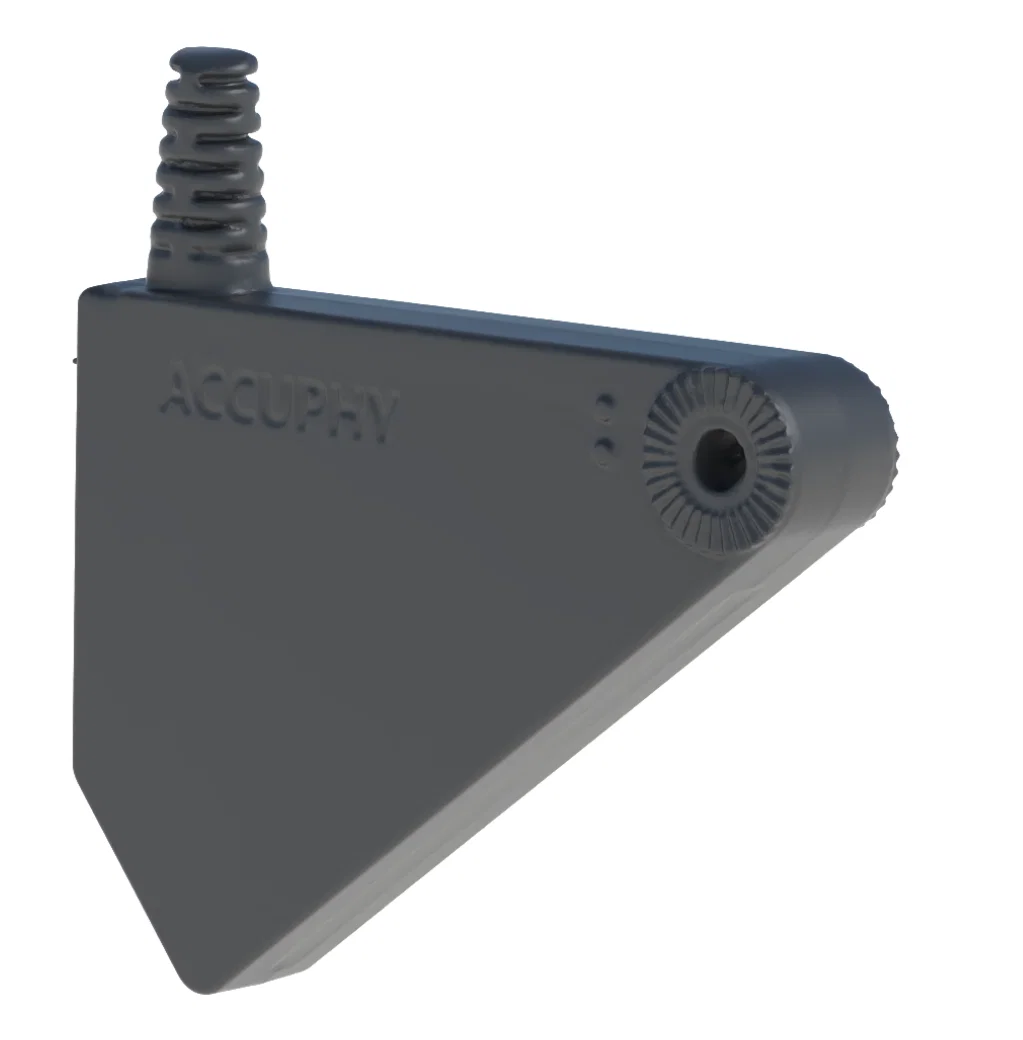

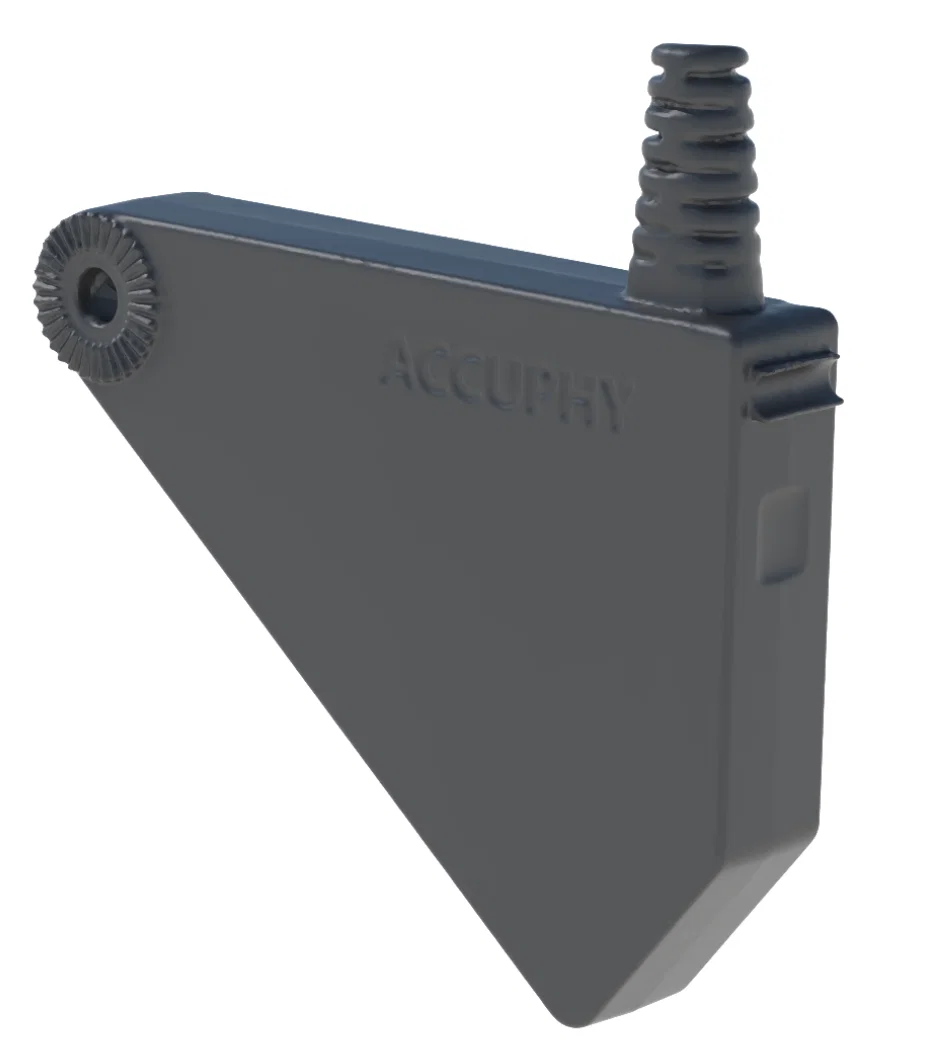

Đây là file 3D scan chi tiết của thiết bị Accuphy PingLive Mini, một công cụ hỗ trợ đắc lực cho những ai đang tìm cách tùy chỉnh ngàm gắn (mount) cho các thiết bị sonar hoặc các hệ thống dò tìm cá chuyên dụng. Thay vì phải tốn thời gian đo đạc thủ công với độ chính xác không cao, bạn có thể sử dụng mô hình này làm cơ sở dữ liệu hình học (reference geometry) để thiết kế các loại bát gắn hoặc giá đỡ tùy chỉnh sao cho vừa khít nhất với thiết bị của mình. Đây là bước đệm quan trọng để đảm bảo mọi linh kiện in 3D đều lắp ráp hoàn hảo, tránh tình trạng bị lỏng lẻo hay sai lệch kích thước.

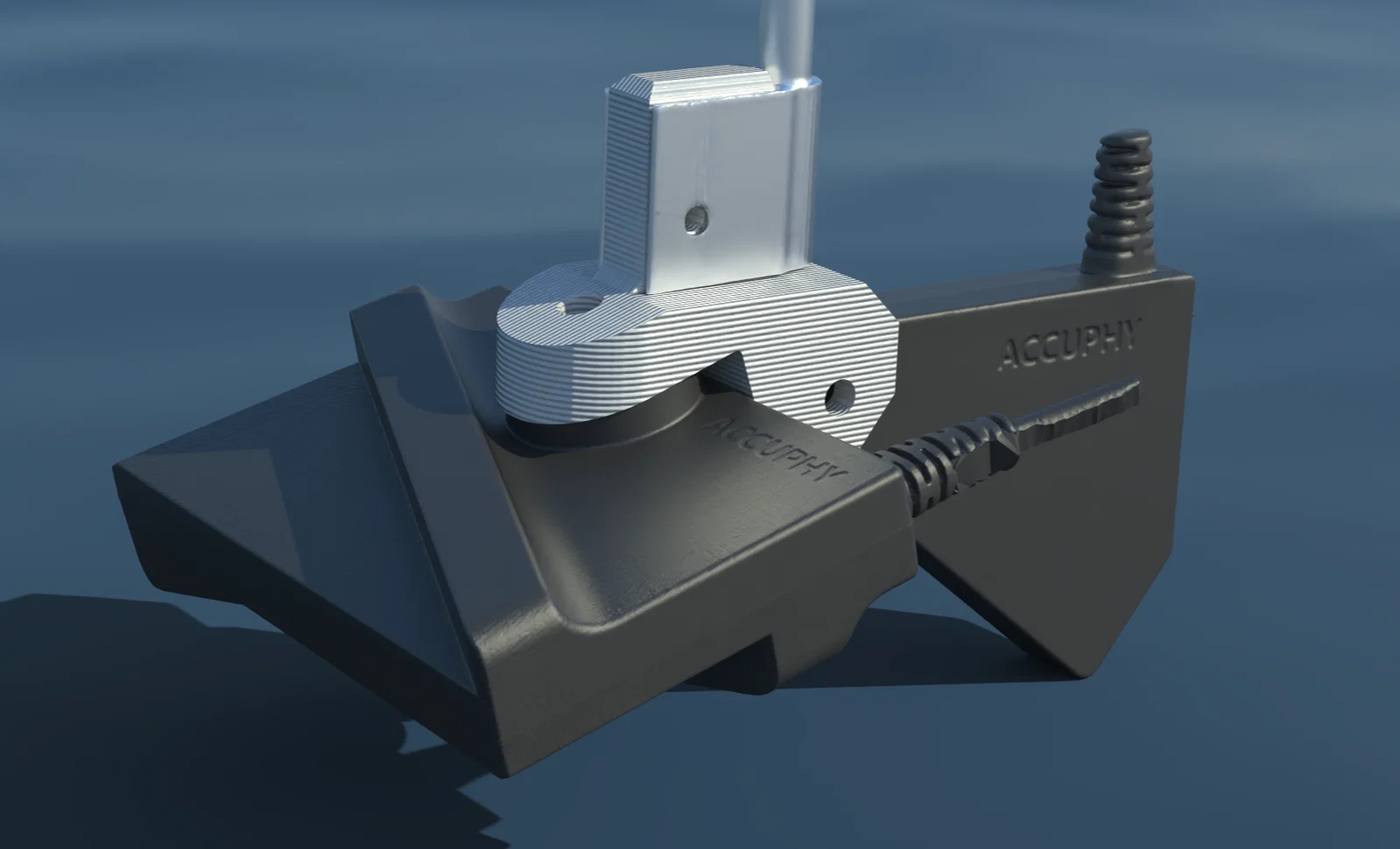

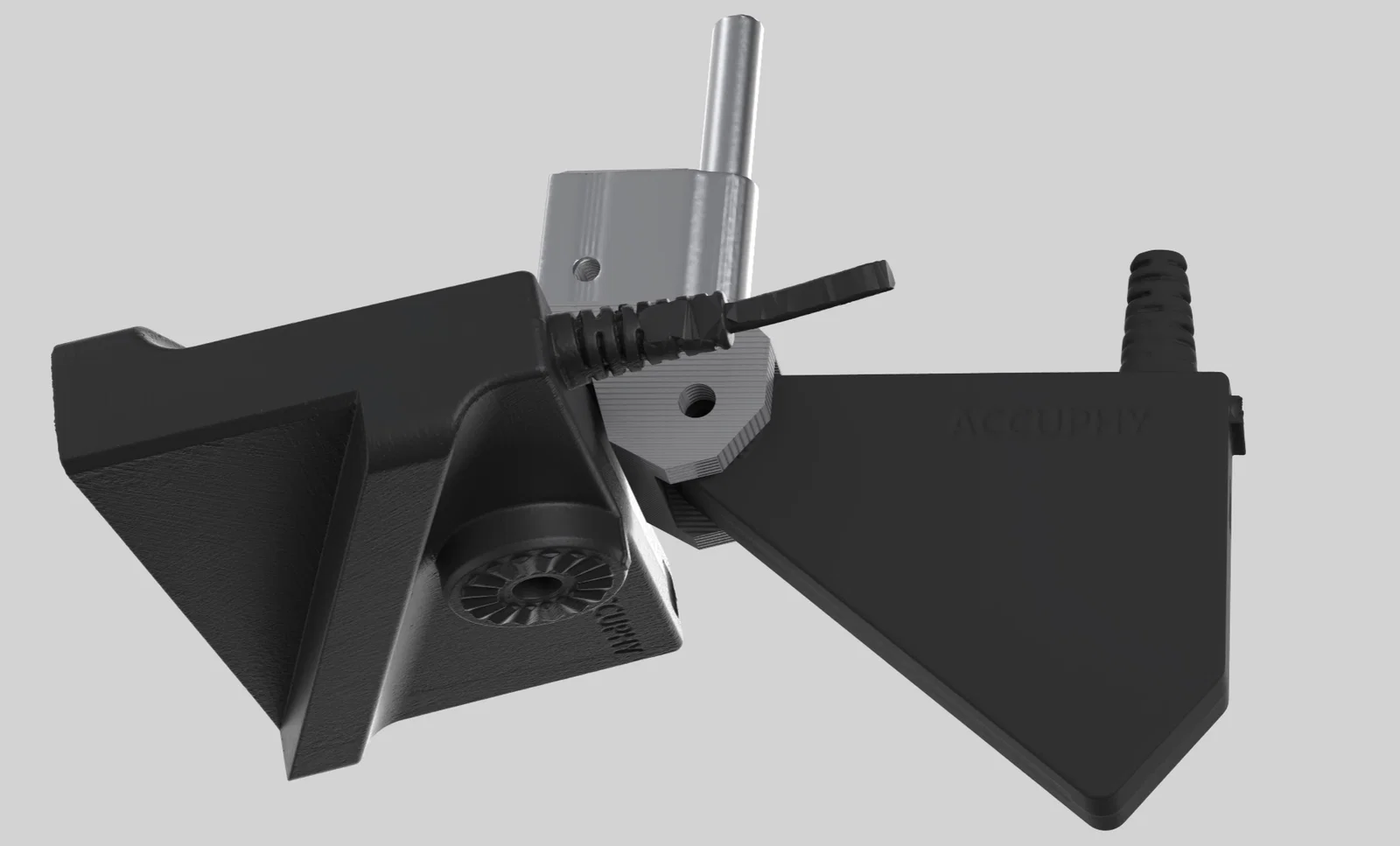

Việc sử dụng mô hình scan 3D giúp bạn hình dung rõ ràng vị trí của các khớp nối, phần rãnh cáp và các điểm cố định trên Accuphy PingLive Mini. Nhờ đó, bạn có thể thoải mái thiết kế các bộ phận hỗ trợ gắn thiết bị vào các loại cột (pole) trên thuyền hoặc các hệ thống giá đỡ chuyên dụng khác mà vẫn đảm bảo tính thẩm mỹ và độ vững chắc tối đa trong quá trình sử dụng ngoài thực địa. Mô hình này được tạo ra để đáp ứng nhu cầu của cộng đồng người dùng đam mê câu cá và các kỹ sư cơ khí muốn tối ưu hóa hệ thống lắp đặt thiết bị của mình.

Các tính năng và lưu ý khi sử dụng mô hình:

• Độ chính xác cao: Mô hình dựa trên kết quả scan thực tế, giữ nguyên kích thước và hình dáng của các chi tiết nhỏ giúp việc thiết kế ngàm gắn trở nên dễ dàng và chính xác hơn bao giờ hết.
• Ứng dụng linh hoạt: Phù hợp để làm cơ sở thiết kế cho các hệ thống ngàm gắn trên thuyền, hệ thống giá đỡ sonar hay các phụ kiện hỗ trợ cố định thiết bị khi di chuyển.
• Lời khuyên khi in 3D: Nếu bạn in mẫu thử để kiểm tra độ khớp, hãy cân nhắc sử dụng vật liệu PETG hoặc ABS để chịu được điều kiện môi trường ngoài trời tốt hơn, đồng thời nên dùng layer height từ 0.2mm để đảm bảo độ cứng cáp.
• Tối ưu thiết kế: Hãy tận dụng file này để dựng phần khung bao quanh (casing) hoặc bát gắn (bracket) với sai số dung sai nhỏ (tolerance) khoảng 0.3mm - 0.5mm tùy theo độ co ngót của nhựa để đảm bảo lắp vào máy thật một cách trơn tru nhất.
• Lưu ý: Hãy kiểm tra lại tỷ lệ (scale) của file khi đưa vào phần mềm slicer để đảm bảo kích thước thực tế đúng với thông số kỹ thuật của nhà sản xuất thiết bị.

Sử dụng mô hình scan 3D này sẽ giúp bạn tiết kiệm đáng kể thời gian thử sai, mang lại sự yên tâm tuyệt đối cho các thiết bị đắt tiền của mình khi gắn trên các hệ thống giá đỡ tự chế.
