Giá đỡ Belimo LMB24-SR cho van bi PVC 50mm in 3D

Giá đỡ Belimo LMB24-SR cho van bi PVC 50mm

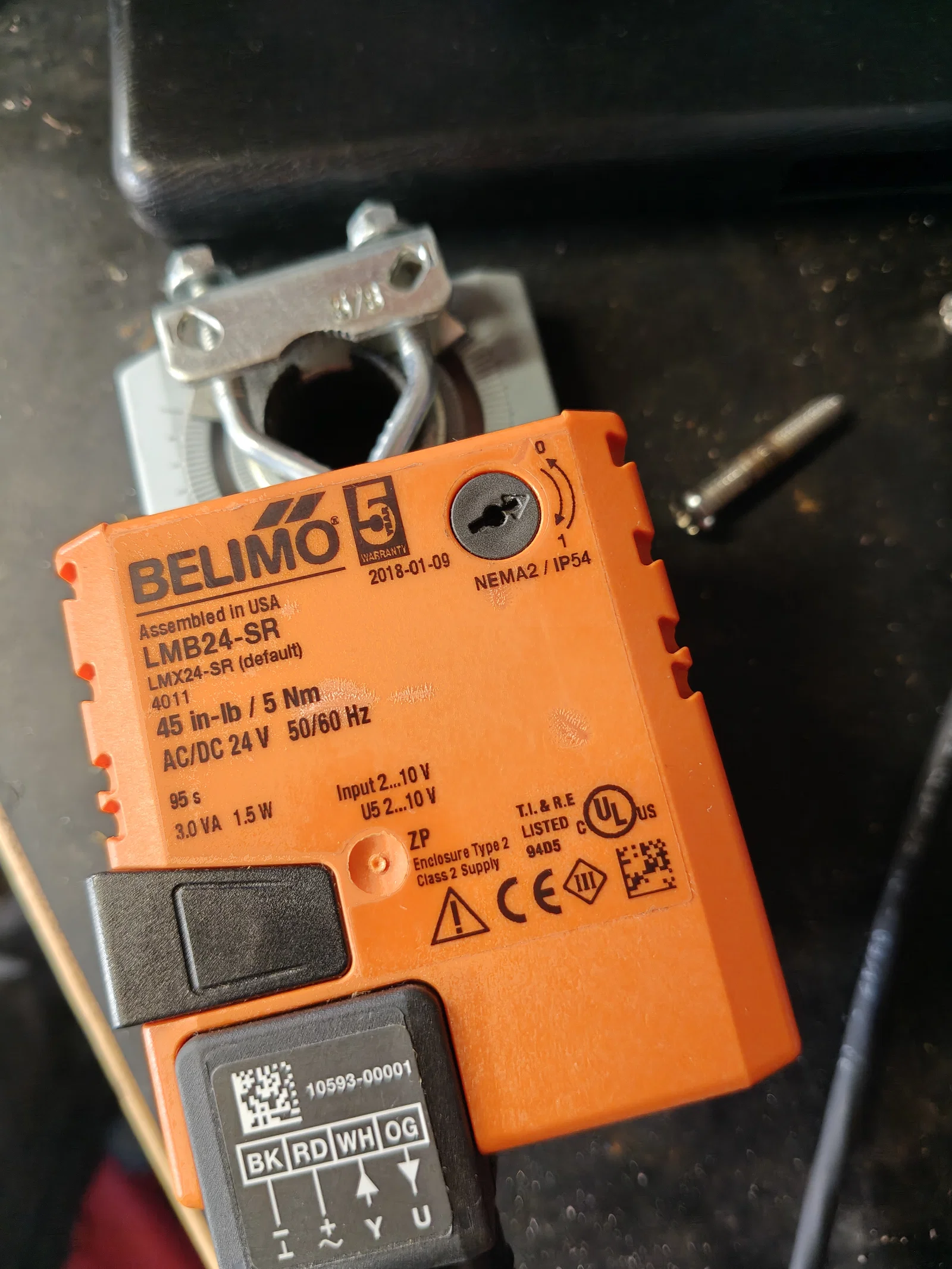

Khi bạn cần lắp đặt bộ truyền động Belimo LMB24-SR vào hệ thống van bi PVC cỡ 50mm, việc tìm kiếm một bộ giá đỡ phù hợp đôi khi trở nên khá khó khăn. Thiết kế này ra đời để giải quyết vấn đề đó, giúp việc cố định motor vào van một cách chắc chắn và dễ dàng hơn bao giờ hết. Đây là giải pháp in 3D tối ưu cho những ai đang làm việc với các hệ thống điều khiển tự động hóa hoặc thủy lợi, giúp tiết kiệm thời gian chế cháo phức tạp.

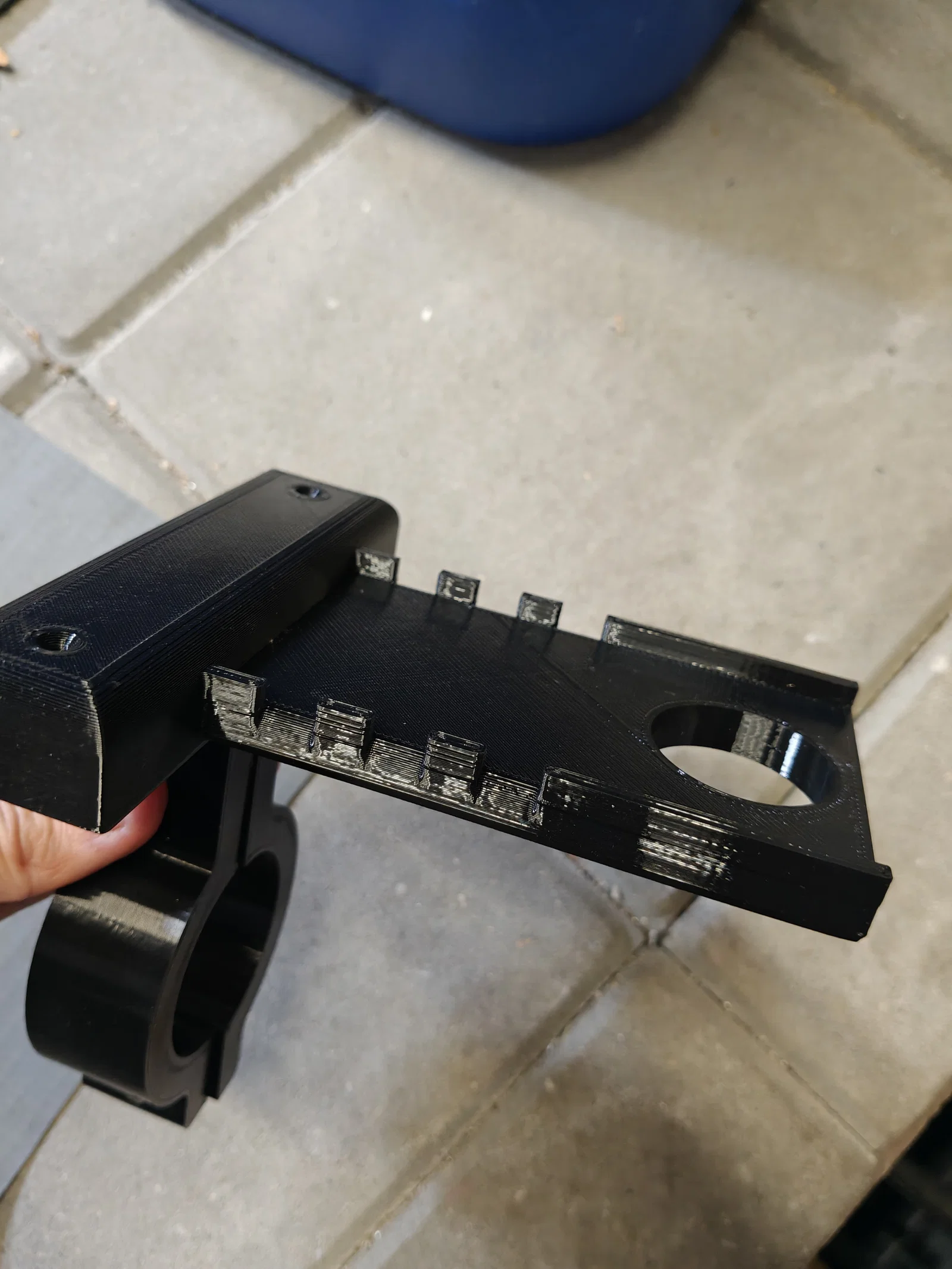

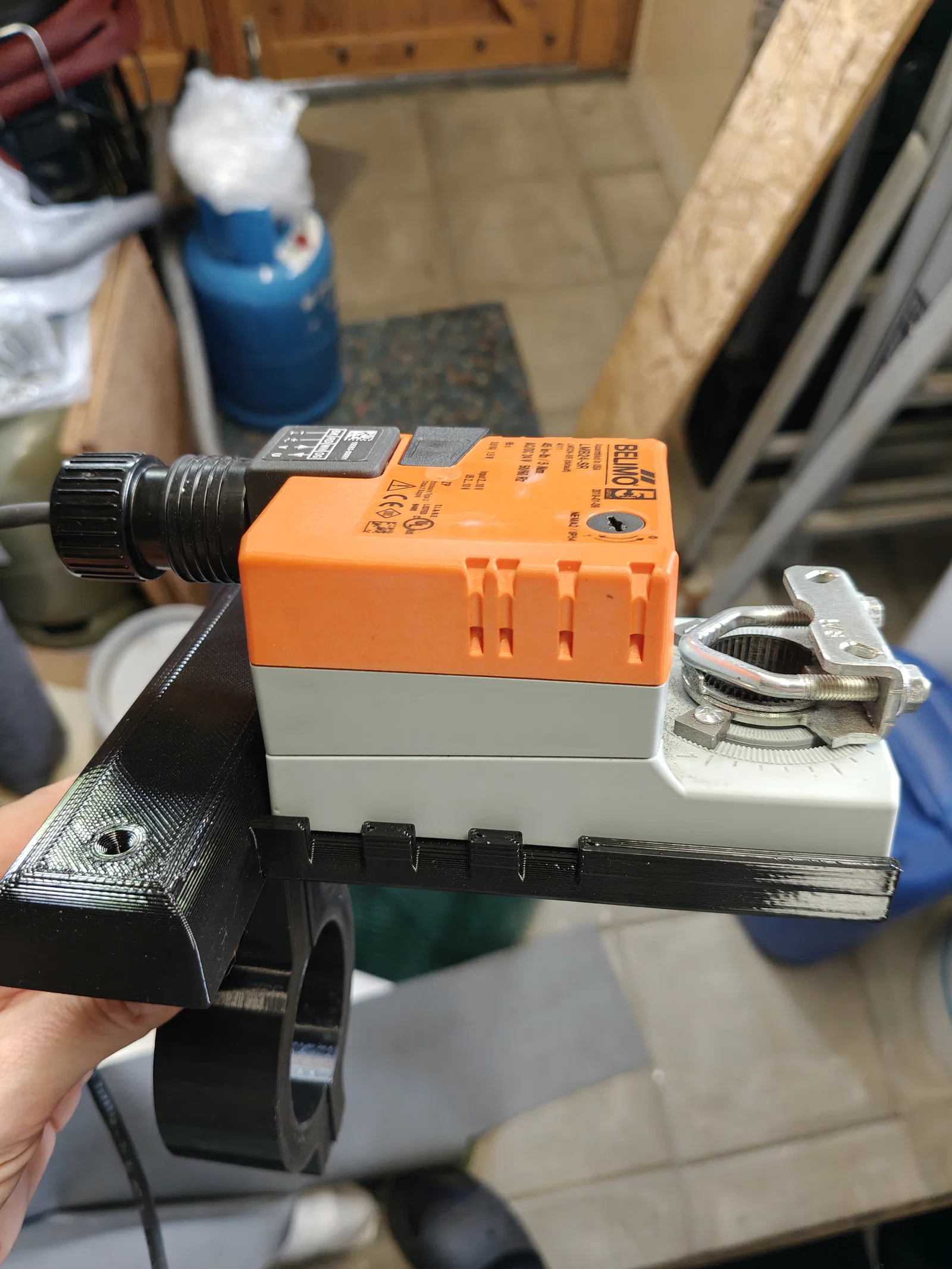

Bộ giá đỡ này được thiết kế với độ chính xác cao, ôm sát vào thân van PVC 50mm và cung cấp một mặt phẳng ổn định để đặt motor Belimo. Nhờ cấu trúc này, bạn không còn phải lo lắng về việc rung lắc hay lệch tâm trong quá trình motor vận hành đóng mở van. Bạn chỉ cần in phụ kiện này ra, lắp vào van và cố định motor bằng ốc vít một cách nhanh chóng, mang lại sự chuyên nghiệp và gọn gàng cho toàn bộ hệ thống của mình.

Để đạt được hiệu quả tốt nhất khi in 3D mẫu này, bạn nên lưu ý một số điểm sau:

• Chất liệu: Nên sử dụng PETG hoặc ABS thay vì PLA thông thường để đảm bảo khả năng chịu nhiệt và độ bền cơ học lâu dài trong môi trường thực tế.
• Độ dày vỏ (Wall thickness): Nên tăng số lượng tường (perimeters) lên khoảng 3-4 lớp để giá đỡ có khả năng chịu lực tốt nhất khi motor xoay.
• Tỷ lệ lấp đầy (Infill): Mức lấp đầy từ 30% đến 40% với kiểu dáng lấp đầy dạng lưới hoặc đường chéo là đủ để đảm bảo độ cứng vững.
• Hỗ trợ (Supports): Kiểm tra kỹ trên phần mềm cắt lớp (slicer) để thêm support ở các vị trí có phần nhô ra (overhang) nếu cần, giúp bề mặt in hoàn thiện sạch đẹp nhất.
• Lưu ý lắp ráp: Hãy chắc chắn rằng bạn đã siết chặt ốc vít ở phần kẹp van để đảm bảo giá đỡ không bị xoay khi chịu mô-men xoắn từ motor Belimo LMB24-SR.

Sản phẩm này là một sự bổ sung tuyệt vời cho hộp công cụ của những người yêu thích tự động hóa. Với thiết kế tối giản nhưng hiệu quả, nó biến công việc lắp đặt motor khó khăn trở nên đơn giản hơn nhiều.
