Kẹp nắp gập IKEA Samla - Các kích thước cho thùng 5L, 11L, 22L, 45L và 60L

Mình đã tìm kiếm các loại kẹp để cố định nắp cho mấy cái thùng IKEA Samla của mình và thấy có khá nhiều mẫu, trong đó có mẫu này của Canislupus. Mình rất thích ý tưởng thiết kế này nhưng có một vài điểm muốn thay đổi nên đã chỉnh sửa lại.

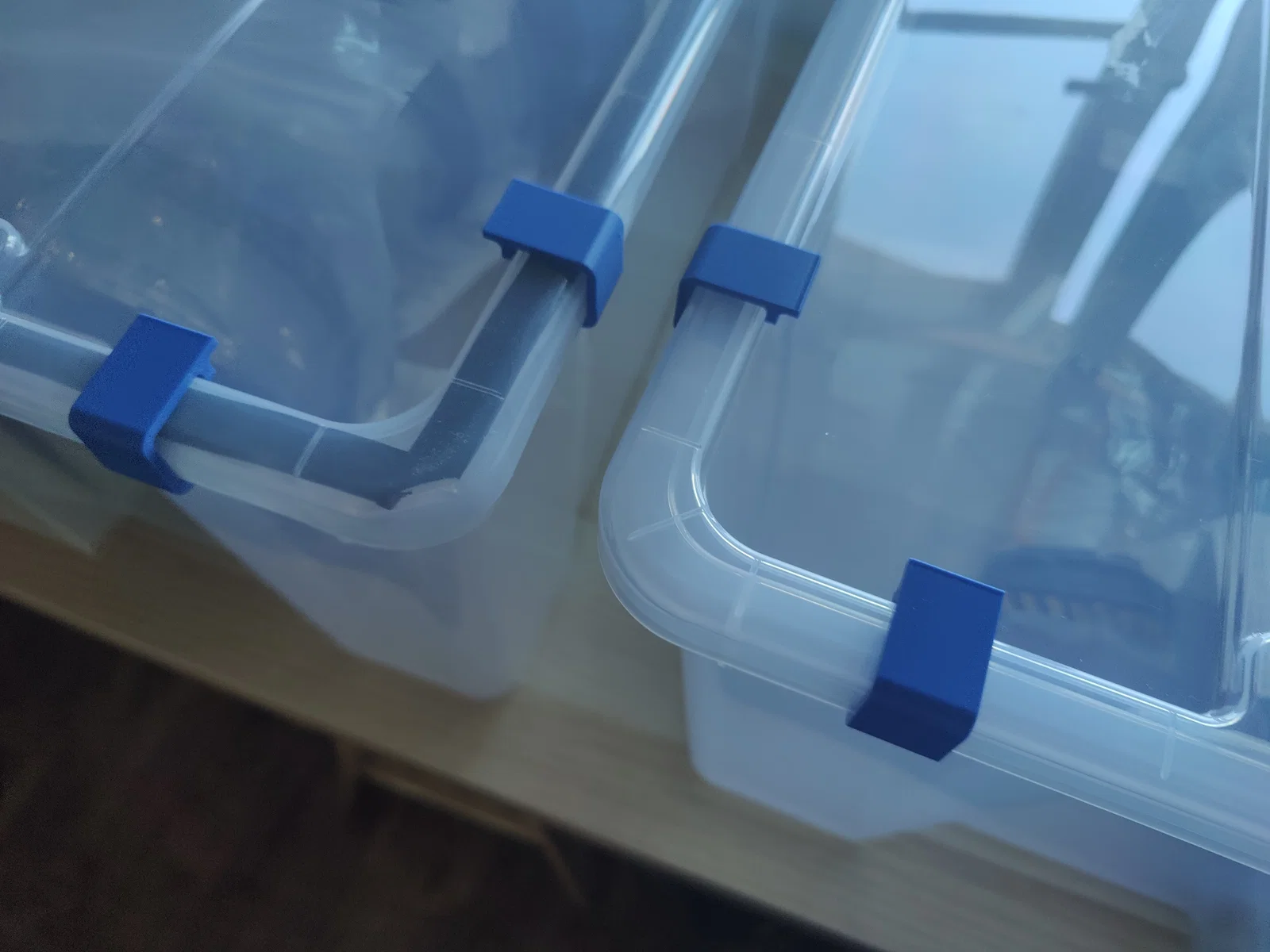

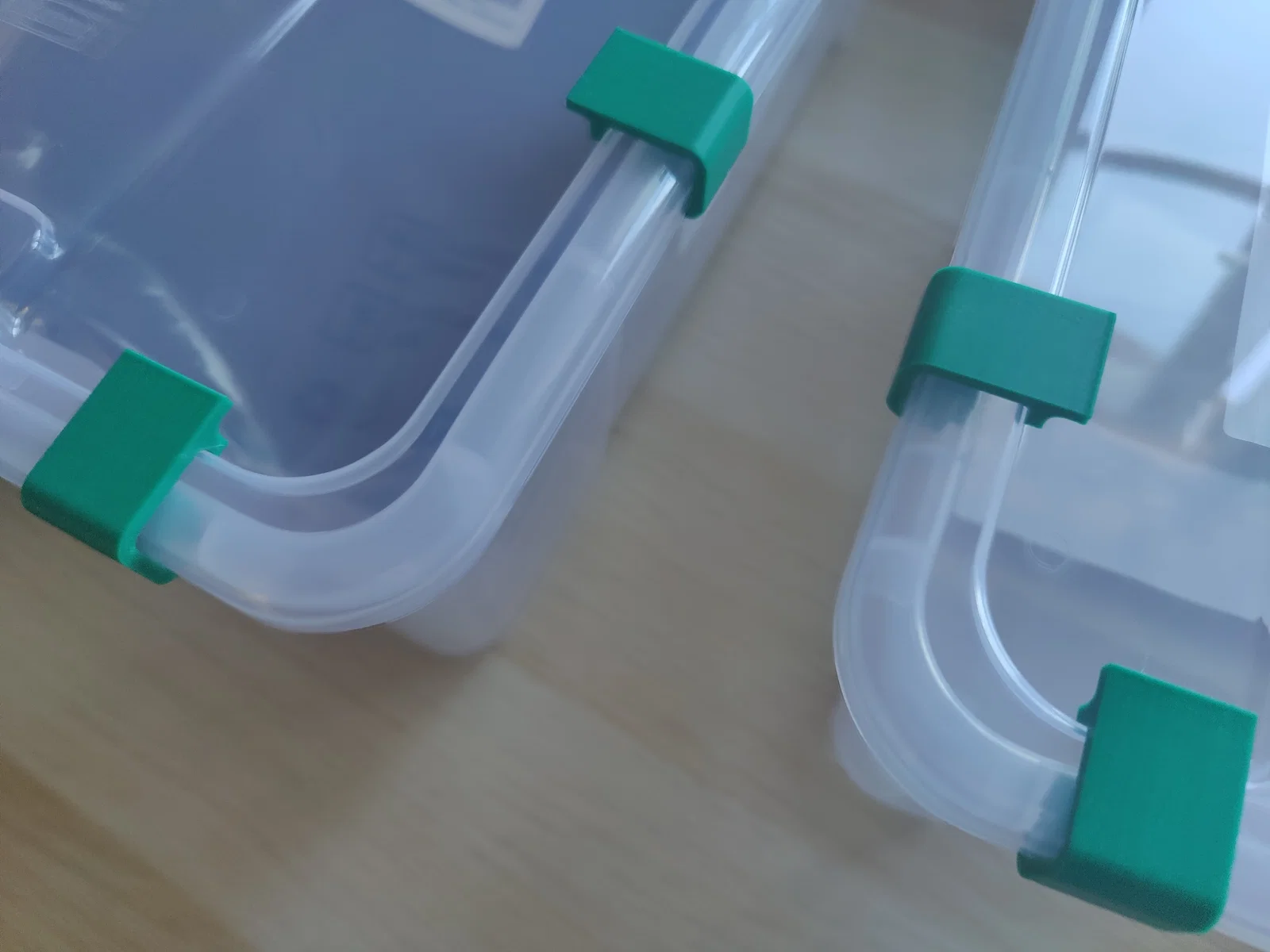

Trước hết, mình đã hạ thấp profile của kẹp xuống một chút, nhờ vậy dù nó vẫn kẹp tốt qua các lớp ron cao su 3mm, nó vẫn giữ nắp rất chặt trên các thùng không có ron.

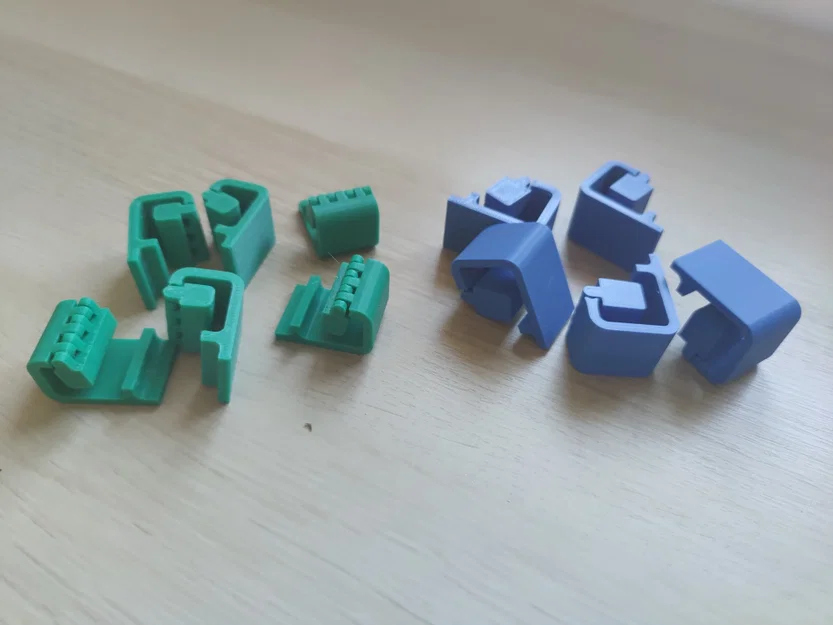

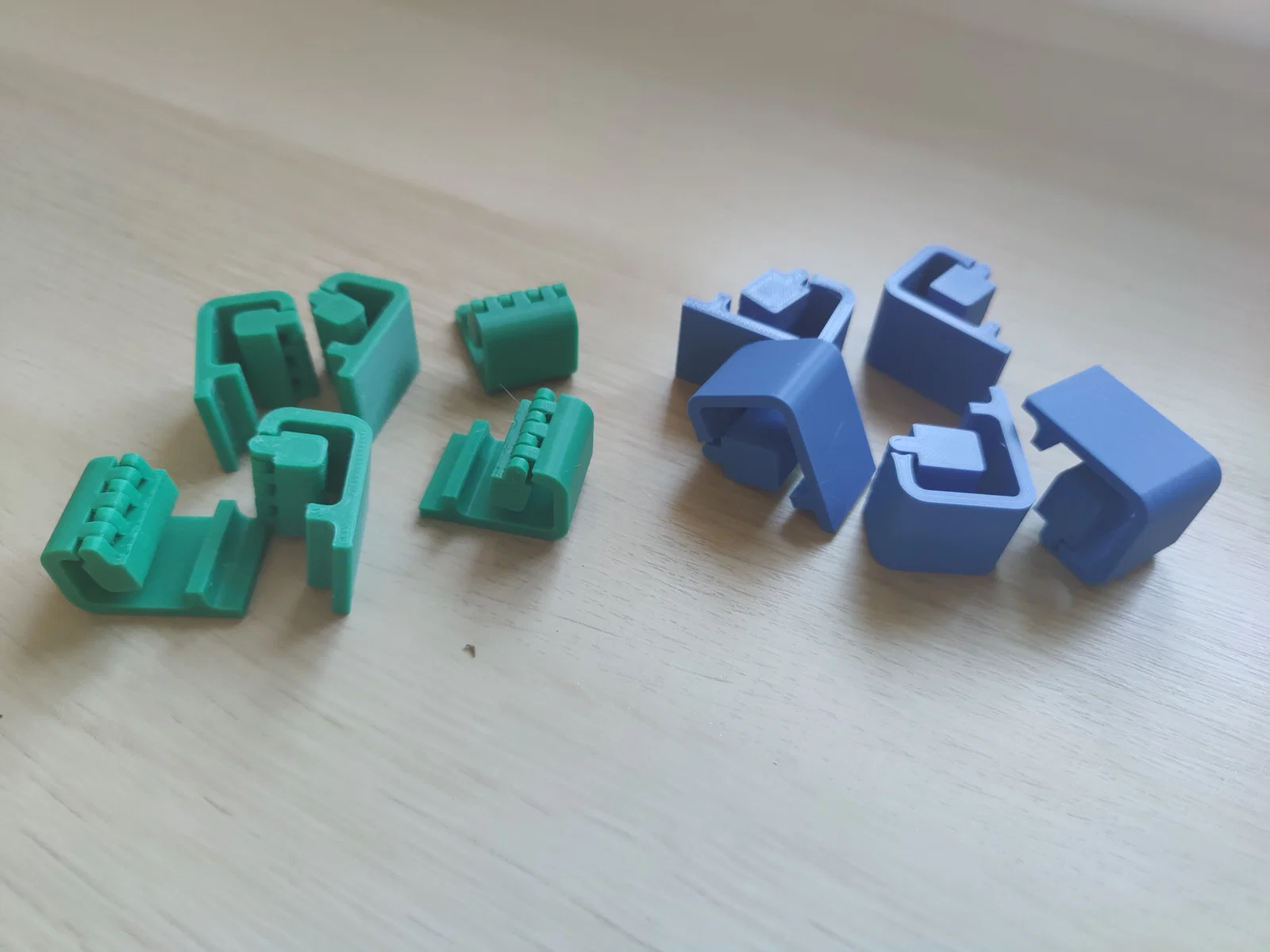

Thứ hai, vì mình thiết kế lại nên có thể điều chỉnh thông số dễ dàng hơn. Sau khi đo đạc và in thử, mình đã căn chỉnh ra được hai phiên bản: một cho loại 45L/60L và một cho loại 5L/11L/22L.

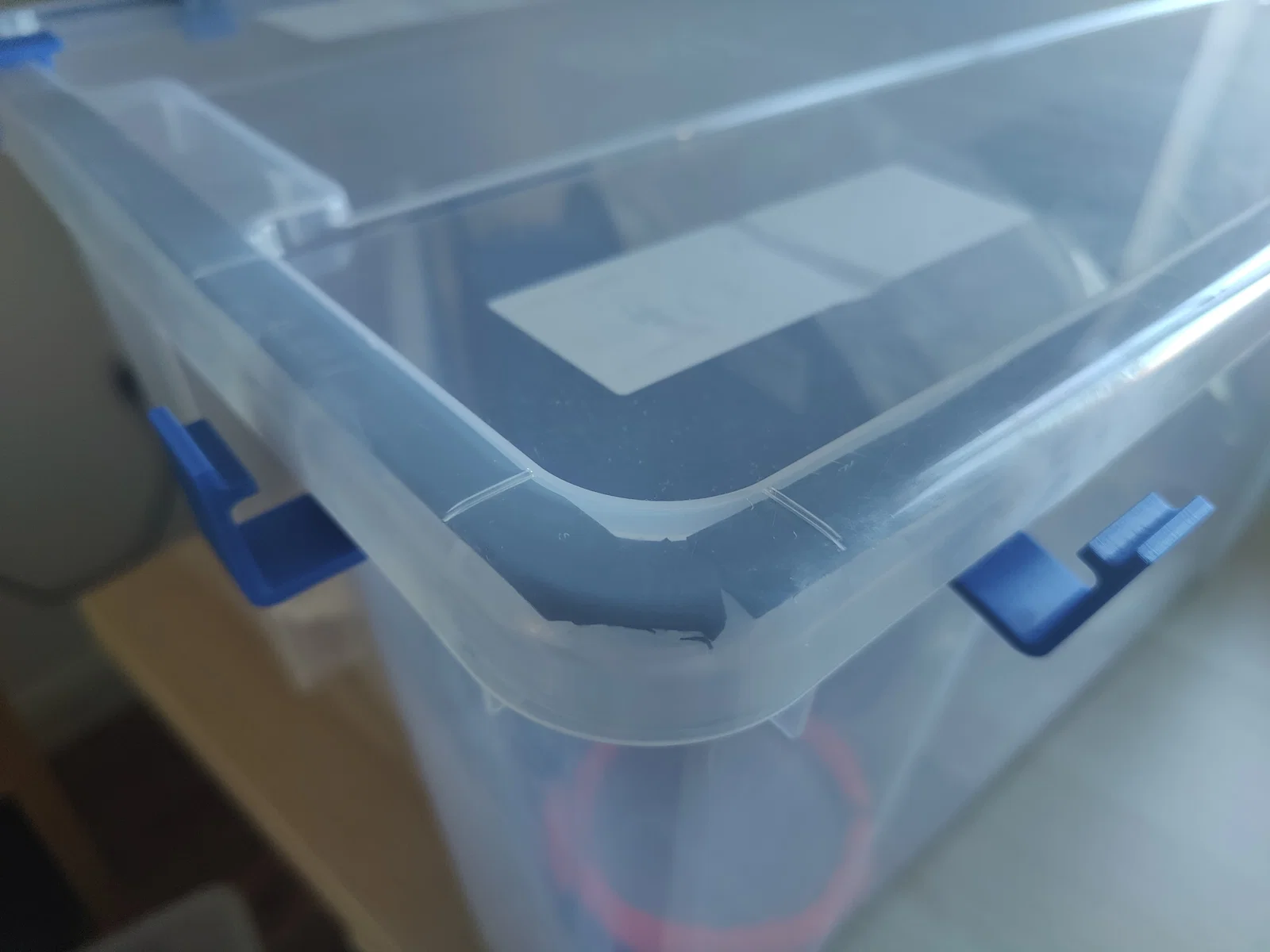

Bạn có thể dán cố định các kẹp này vào phần gờ của thùng để tránh bị rơi mất hoặc dẫm phải khi mở nắp.

Thiết kế này không cần dùng support, cứ đặt nằm ngang khi in là được. Với chiều cao lớp in 0.2mm (tất cả ảnh đều in ở mức này), thời gian in chỉ mất khoảng 30-35 phút với thông số thông thường. Bản lề lúc mới in xong có thể hơi cứng, bạn chỉ cần dùng lực bẻ nhẹ vài lần là nó sẽ trơn tru ngay.

Mình có đính kèm file f3d (Fusion 360) ở đây, nếu bạn muốn tự chỉnh sửa, thay đổi thông số cho kích thước lớn hơn hoặc làm bản lề lỏng hơn thì cứ thoải mái nhé.
