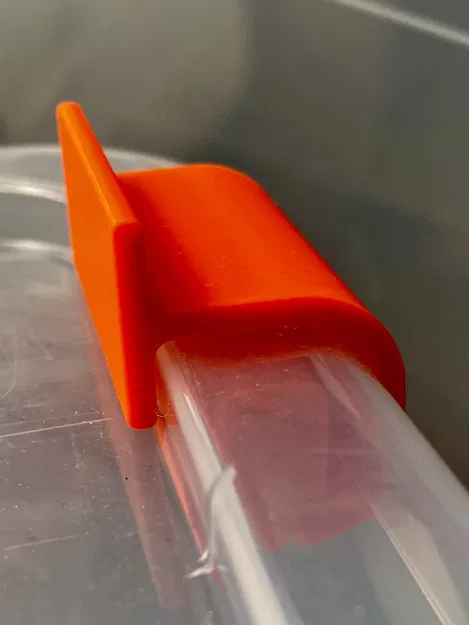

Kẹp Ikea Samla "Không Bao Giờ Lạc" (45l + 65l) V2

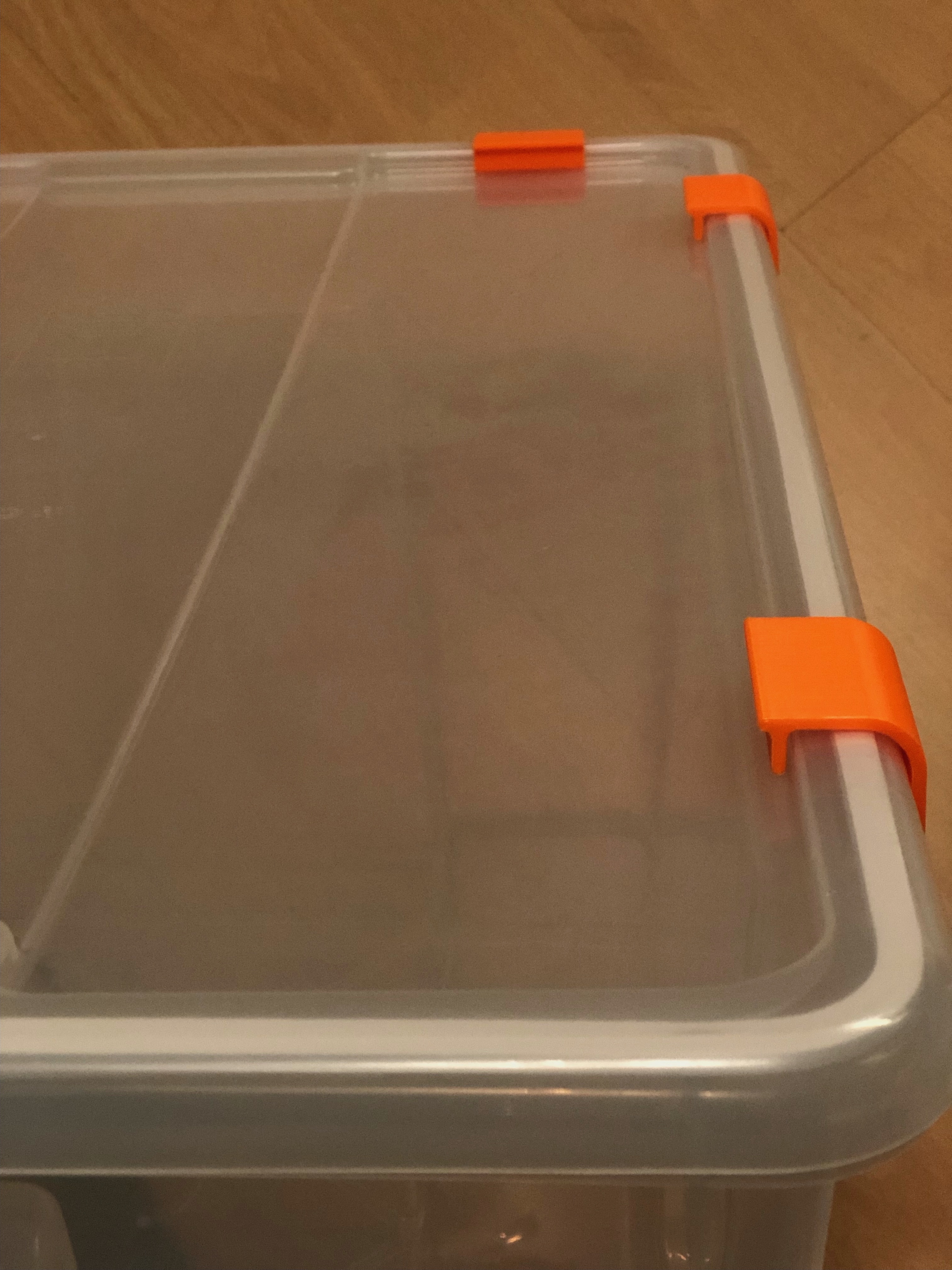

Tóm tắt Chán ngán cái cảnh lục tìm cái kẹp cho hộp Samla kín khí mỗi khi mở ra hả? Thích mấy món in-place tiện lợi đúng không? Vậy thì cái kẹp Samla này là dành cho bạn đó. Cái duy nhất bạn cần là vài giọt keo để cố định kẹp thôi. ### Động lực Hồi đó tui bắt đầu xài hộp của hãng Iris, nó có sẵn ron và kẹp gắn liền hộp luôn. Nhưng mà ở Đức này hộp đó mắc quá trời, nên tui mới nghĩ tới việc nâng cấp lên cái hộp rẻ hơn mà vẫn xài ngon lành. Ikea có một cái hộp tên "Samla" giá/chất lượng thuộc hàng tốt nhất. Nên tui quyết định thiết kế cái hộp chống ẩm của mình dựa trên hộp Samla của Ikea. Tui chọn cái hộp size 45l. Cái kẹp này xài được cho cả hộp 65l luôn, vì chúng xài chung nắp. Một cái lợi khác mà tui nhận ra sau này là hộp Samla trong suốt hơn. Nên bạn có thể nhìn rõ bên trong hộp hơn so với mấy hộp "mờ mờ" của hãng khác. Vì để làm kín khí thì cần có kẹp để ép ron cao su giữa nắp và hộp, nên tui cần kẹp cho nó. Có nhiều thiết kế cho các loại hộp khác nhau và tùy chỉnh cho các kích cỡ và vật liệu làm kín khác nhau. Cái thứ làm tui khó chịu nhất là mấy cái kẹp không gắn liền với hộp, dễ bị rớt ra và làm mất khi mở đóng hộp. Nên tui nghĩ ra giải pháp cho cái này: * Tui đã chỉnh sửa lại một trong những thiết kế kẹp Samla hiện có mà tui thích nhất.

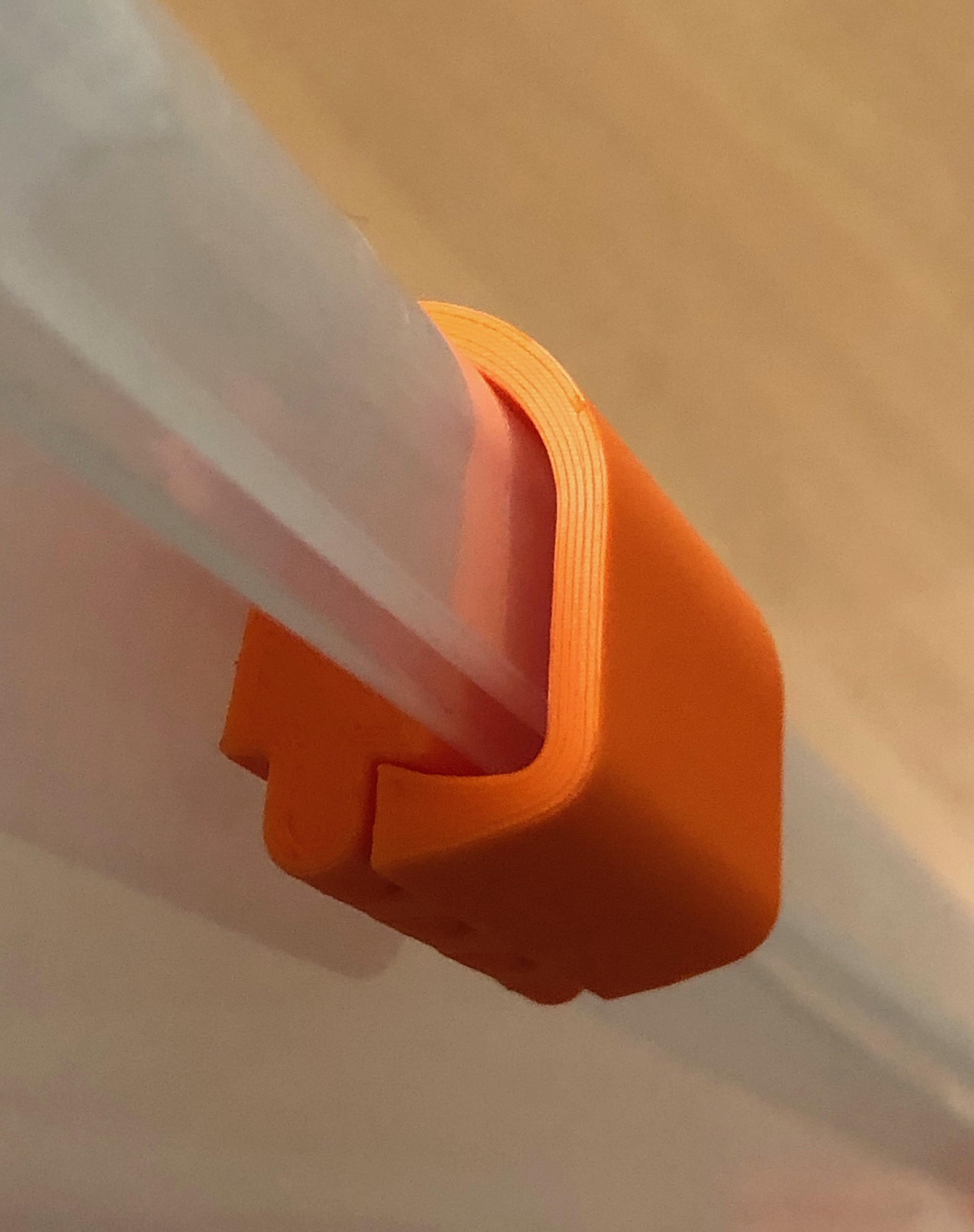

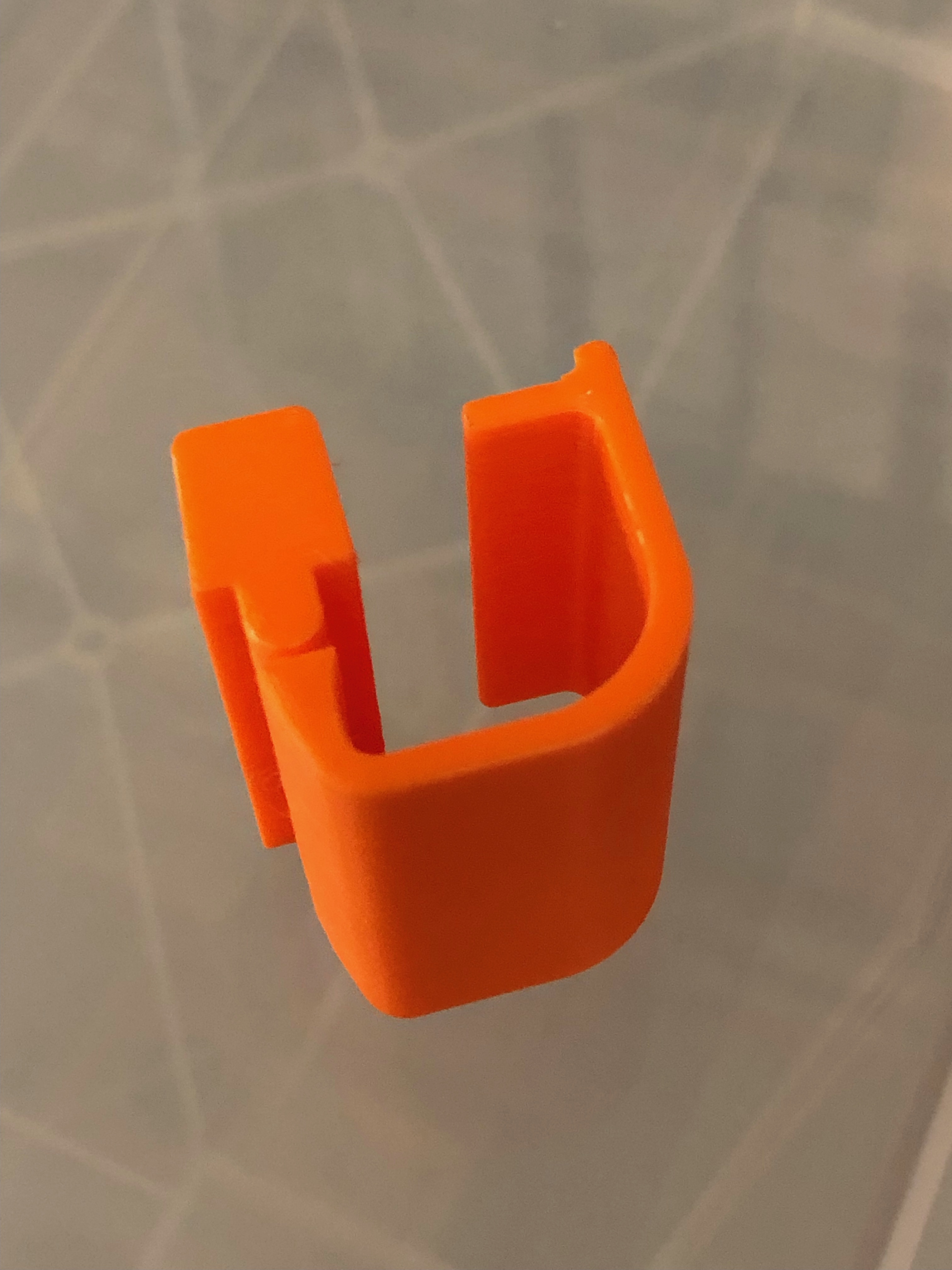

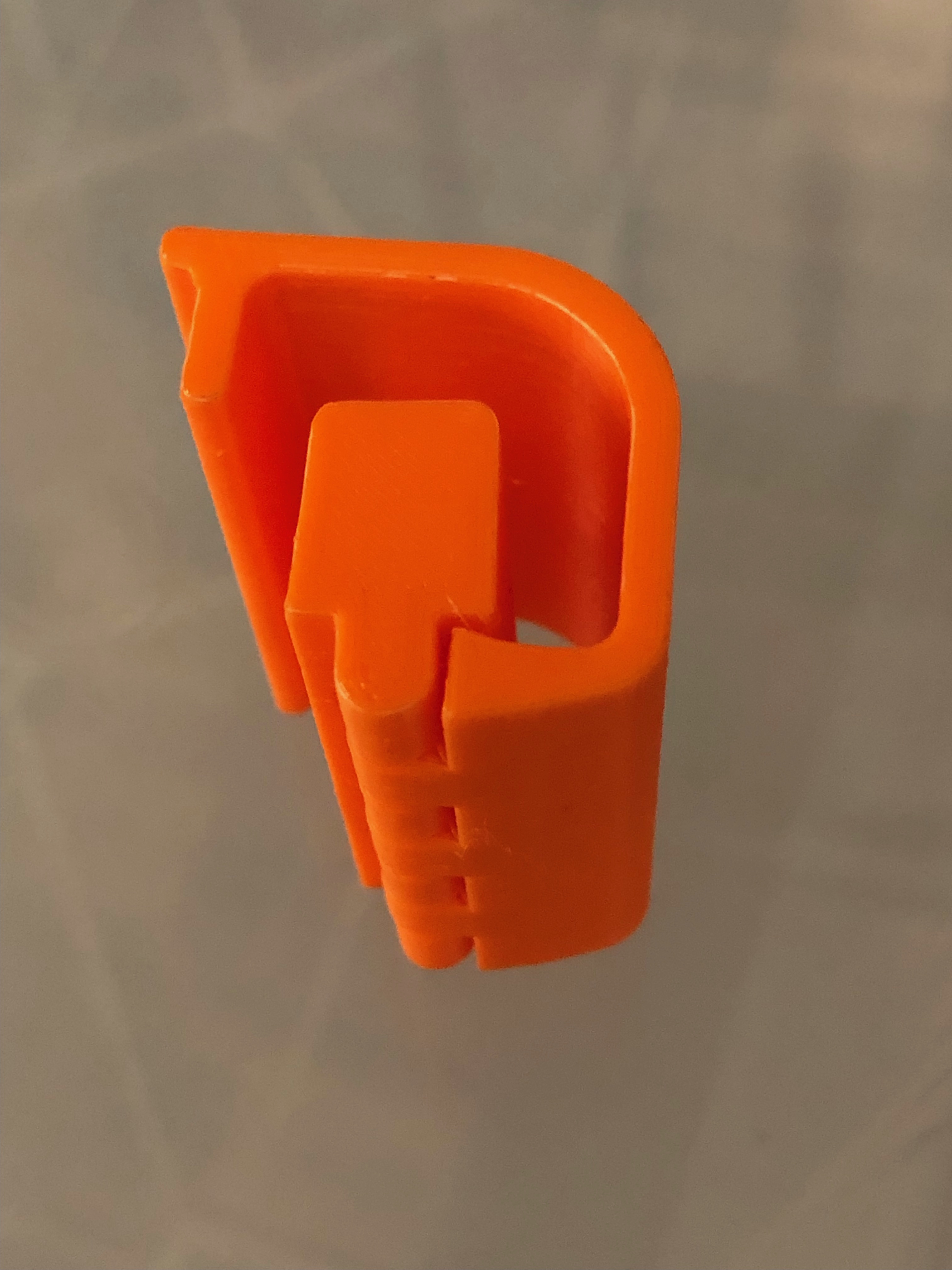

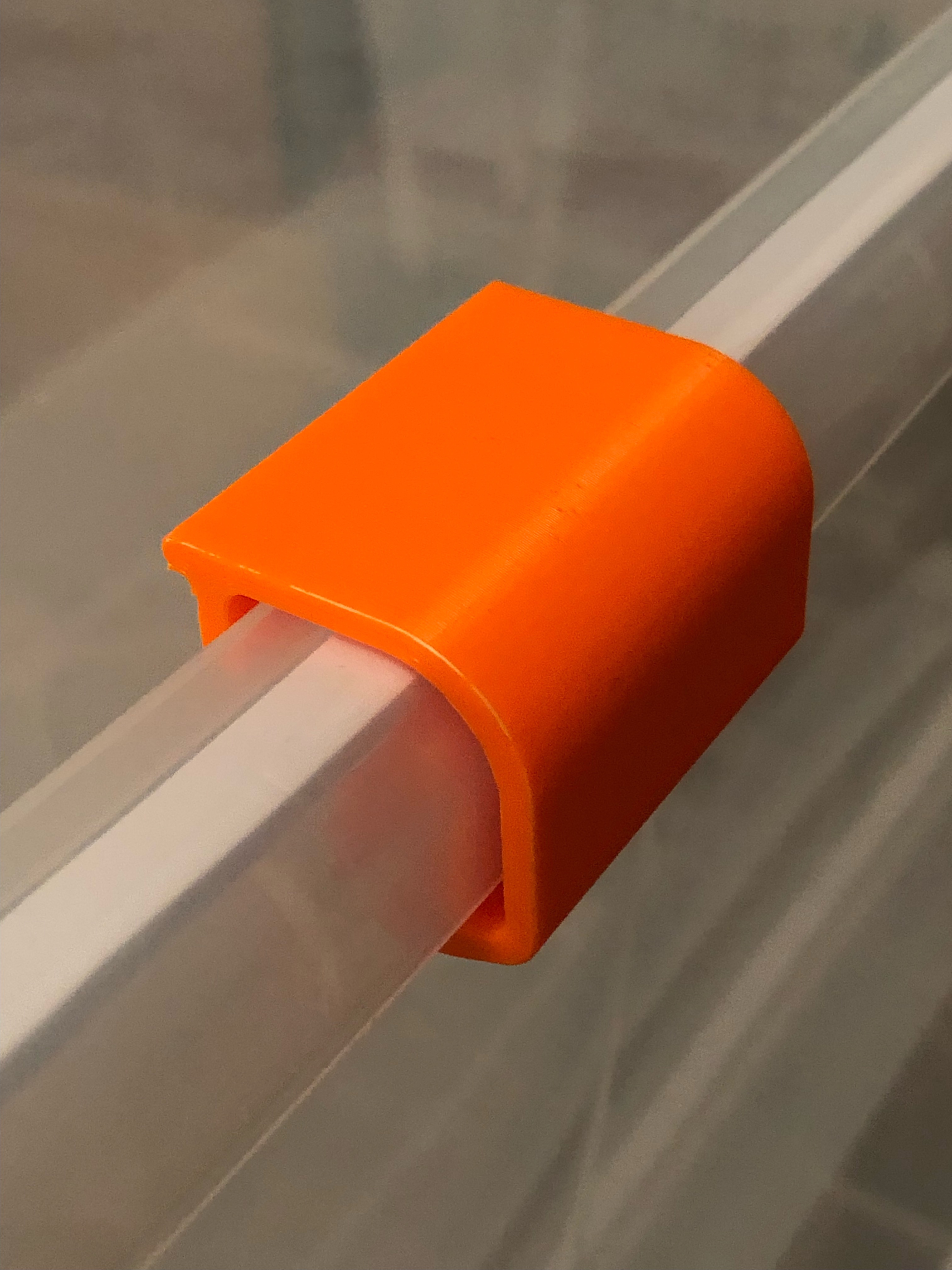

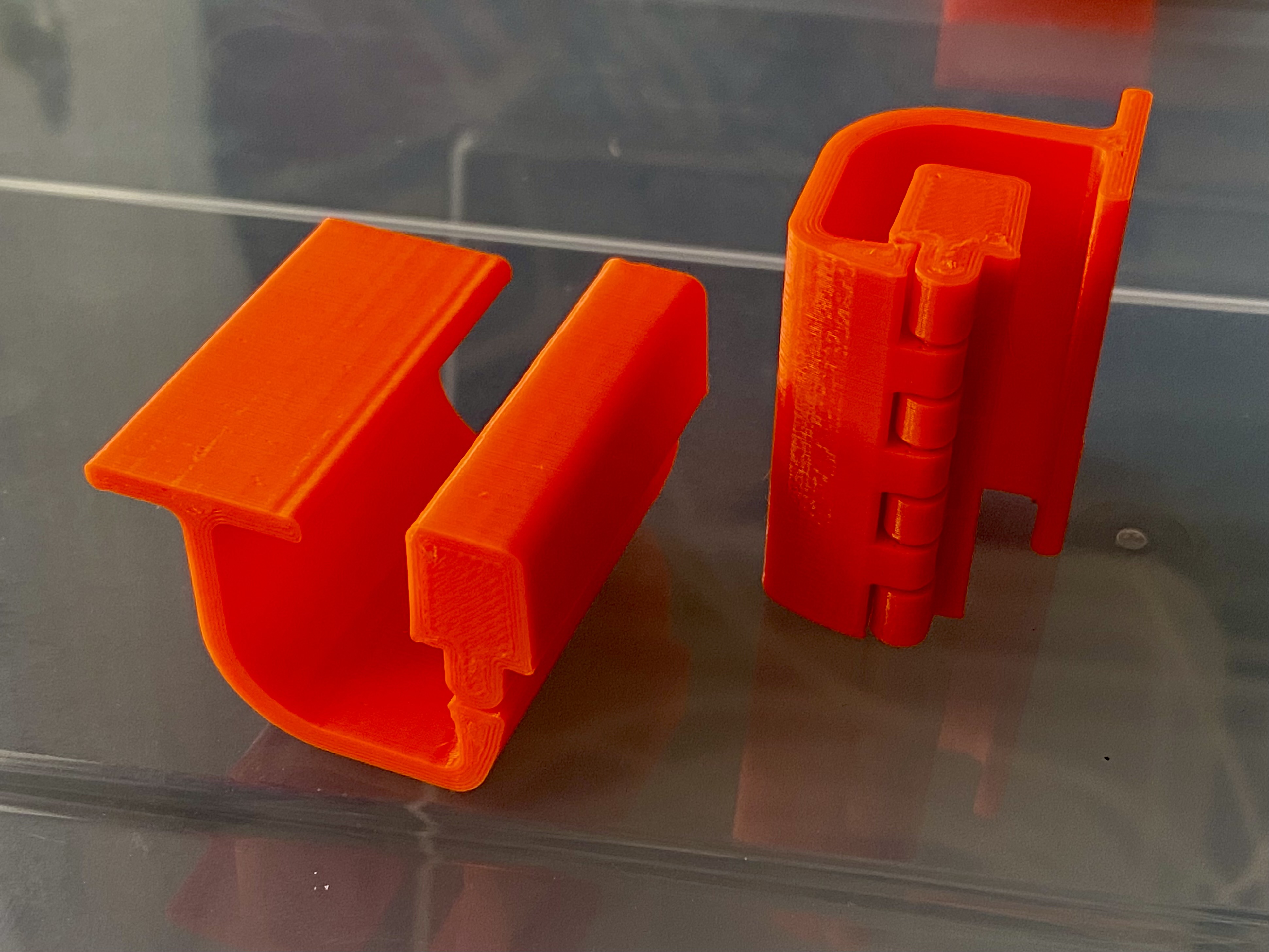

• Tui chỉnh sửa một bản lề in-place với một bên là kẹp và một bên là cái thanh ray khớp với gờ hộp. Cái kẹp hoàn chỉnh này cũng là giải pháp in-place.

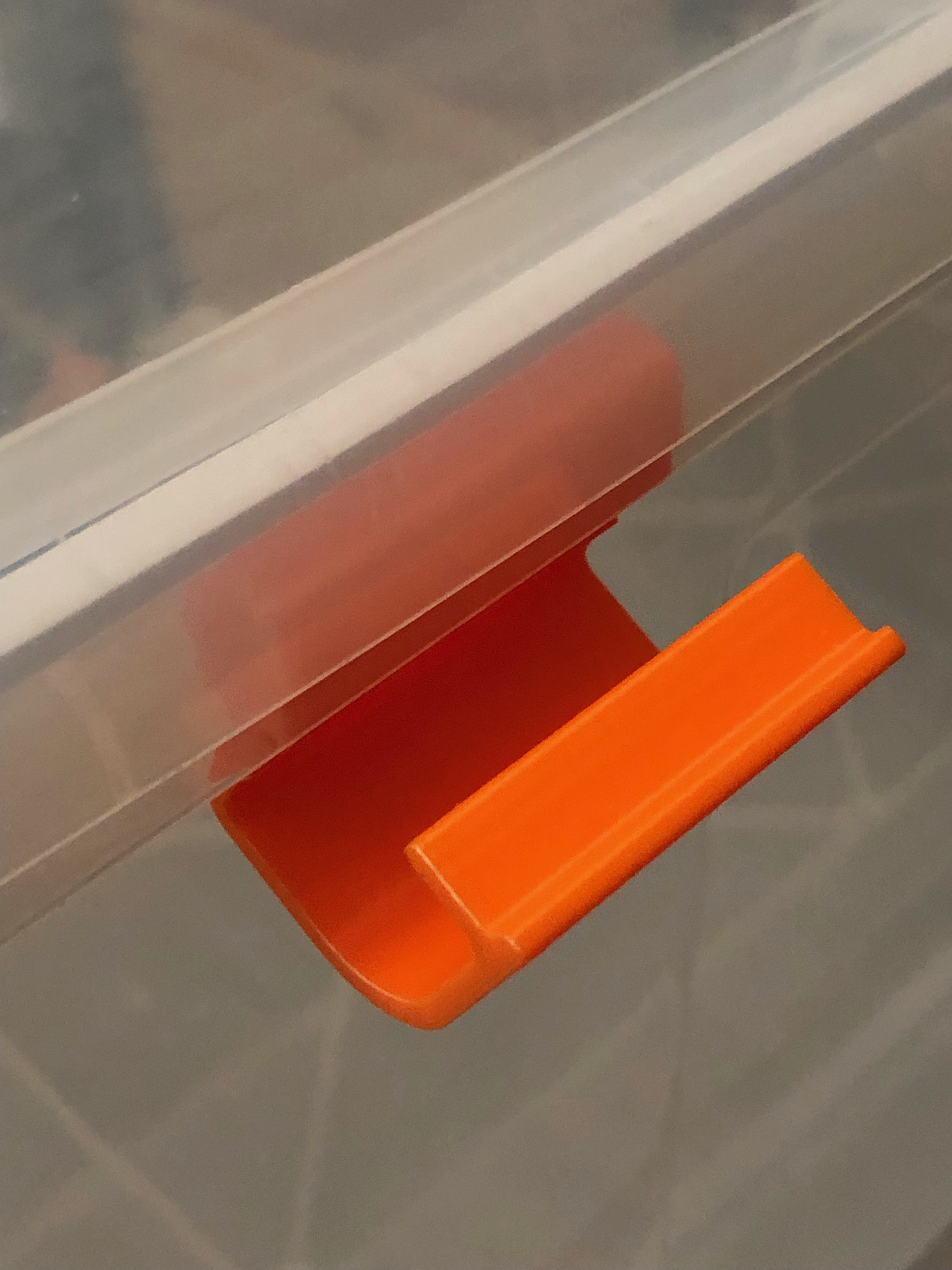

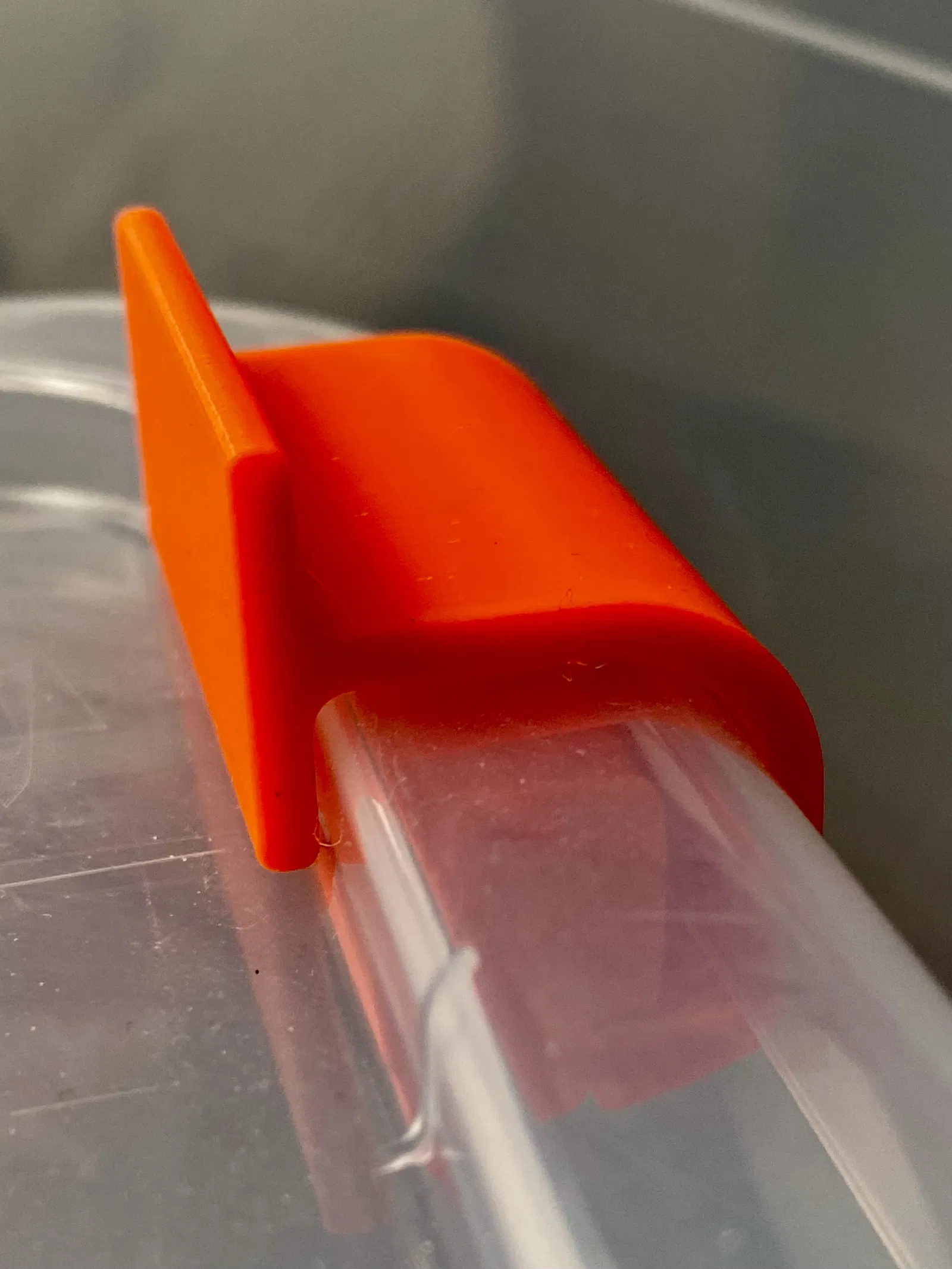

• Tui thiết kế một cái thanh ray làm đế cho bản lề để có thể dán lên khung hộp hình chữ U bên ngoài. ### Dự án đã tái sử dụng * Hộp Ikea Samla | Thư viện Mô hình 3D CAD | GrabCAD để lấy kích thước thanh ray
• 45l IKEA Samla Filament Box clip by krn | Thingiverse là bản remix của Ikea Samla Clip. The best one. Period. (5.11.22.45.65 Liter) by Wookbert | Thingiverse làm thiết kế kẹp gốc.

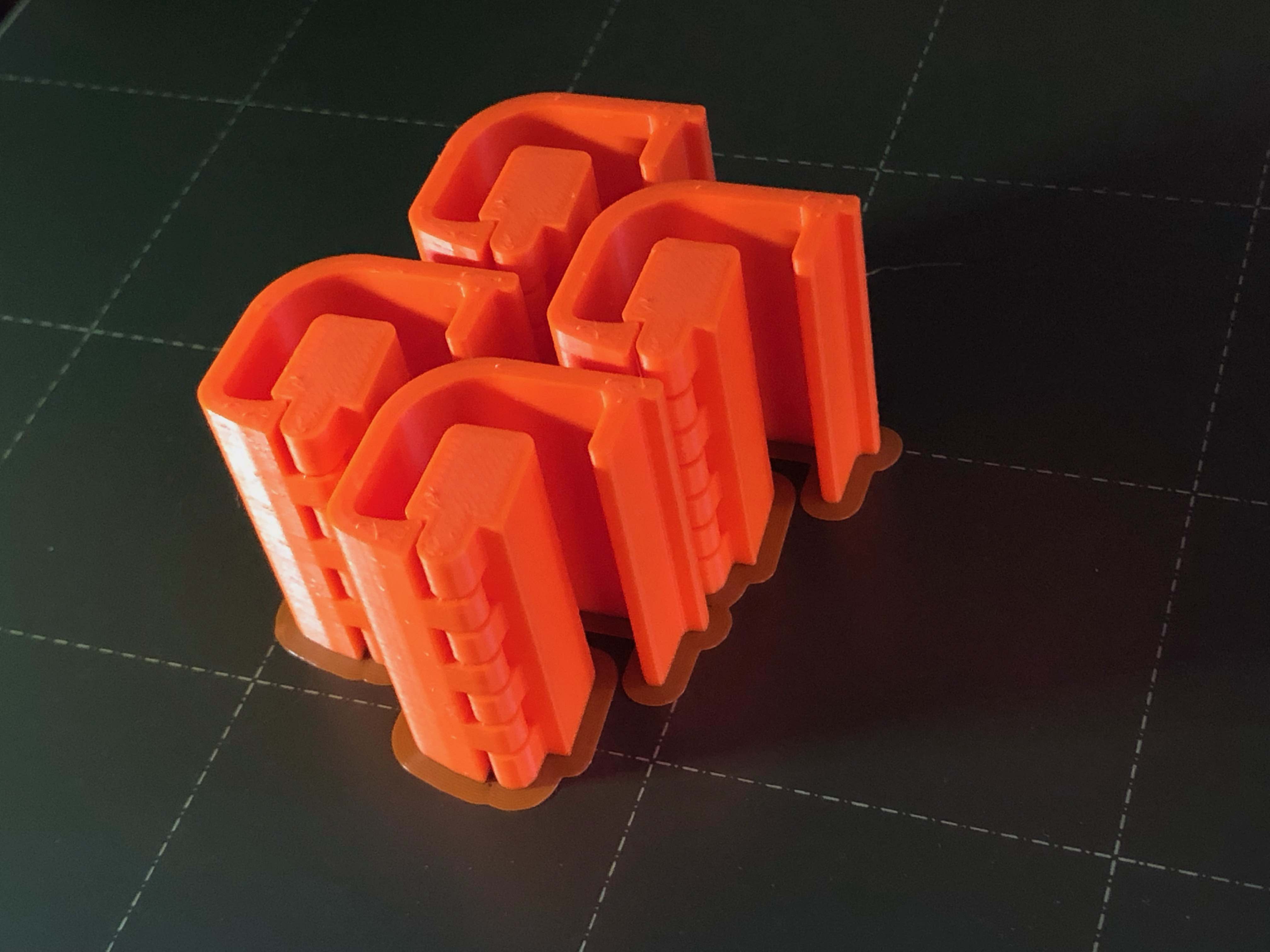

• để cố định kẹp theo kiểu bản lề vào thanh ray. ### Vật liệu không in Kẹp được thiết kế cho ron cao su dày 3mm. Tui dùng cái này (Ratel Black Rubber Weatherstrip Foam : Amazon.de: DIY & Tools) dày 6mm x 3mm. Tui đề nghị dán ron lên hộp chứ không phải lên nắp, vì bạn có thể đặt nó chính xác vào cái mặt phẳng tiếp xúc giữa hộp và nắp. Tìm vị trí đúng khi dán lên nắp có thể khó hơn. Keo dán kẹp vào hộp tùy thuộc vào loại keo bạn dùng. Tui có kinh nghiệm tốt nhất với loại keo thường dùng cho PVC (Tangit PVC-U Plus). Sau khi chà nhám sơ qua bề mặt nhựa hộp láng mịn hoàn hảo (chỉ bên trong cái U-shape), loại keo này hoạt động rất tốt với tui. ### Cài đặt in Nhựa in: PLA/PETG Đầu phun: 0.4mm Độ cao lớp in: 0.2mm Support: Không Perimeters: 3 Infill: 10-20% Brim: 3mm ### Mẹo in In kẹp ở vị trí thẳng đứng, để kẹp có cấu trúc chắc nhất theo hướng kẹp. In không cần support. Tui đề nghị dùng brim, nhất là khi in PLA. 8 cái kẹp cho 1 hộp cần khoảng 100g nhựa. ### Cập nhật V2 * Bản cập nhật V2 này để xếp chồng hộp 5l/11l lên hộp 45l/65l. Hộp 22l có thể xếp chồng lên hộp 45l/65l mà không cần cập nhật.
• Bạn cũng có thể chuyển sang phiên bản V2 của kẹp nếu muốn thiết kế tương tự khi cũng in phiên bản kẹp 5l/11l/22l.
• Phiên bản V2 cung cấp độ bám tốt hơn một chút khi gắn và tháo kẹp nhờ có cánh tay kẹp hình chữ 'T' lớn hơn. Các bộ phận khác của kẹp không thay đổi. * Xin thứ lỗi nếu có sai lệch về kích thước. Tui nhận thấy rằng một số chi tiết của hộp và nắp Ikea Samla có thể khác nhau nếu mua ở các thời điểm hoặc địa điểm khác nhau.
• Vui lòng xem thêm Never Lost Samla Clip (5l+11l+22l) nếu bạn sở hữu một trong những hộp nhỏ hơn.
