Mô tả

Cuộn bìa của cuộn Prusament không thể tái sử dụng khi đã tách ra khỏi các bộ phận nhựa, hoặc nếu cuộn được cho vào lò để làm khô sợi.

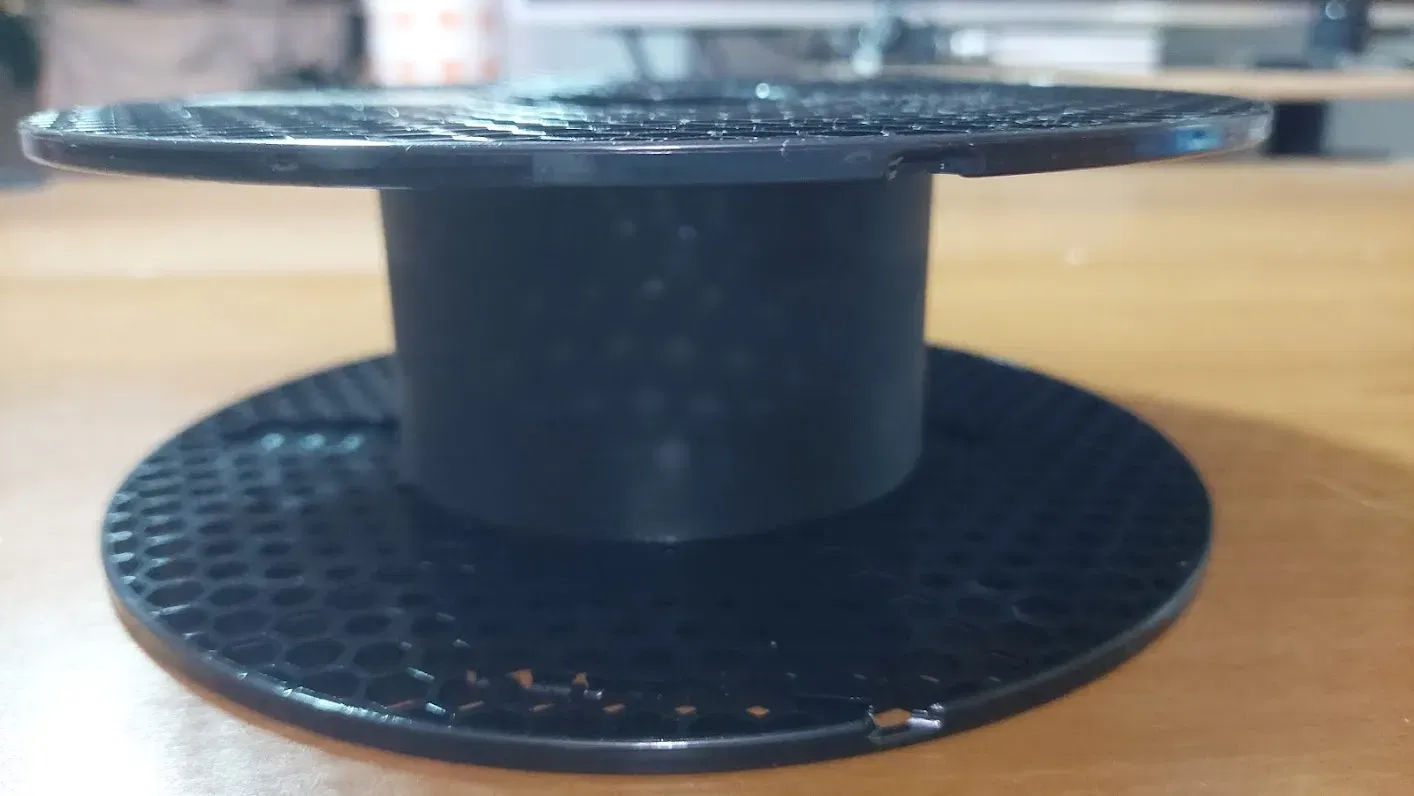

Vì vậy, để sử dụng cuộn Prusament có thể nạp lại mới, hoặc một cuộn đã được cho vào lò, một cuộn trung tâm mới đã được làm bằng nhựa. Ý tưởng ban đầu đến từ @zoltanf nhưng cuộn đã được thiết kế lại hoàn toàn từ đầu trong CAD, tăng cường độ chính xác.

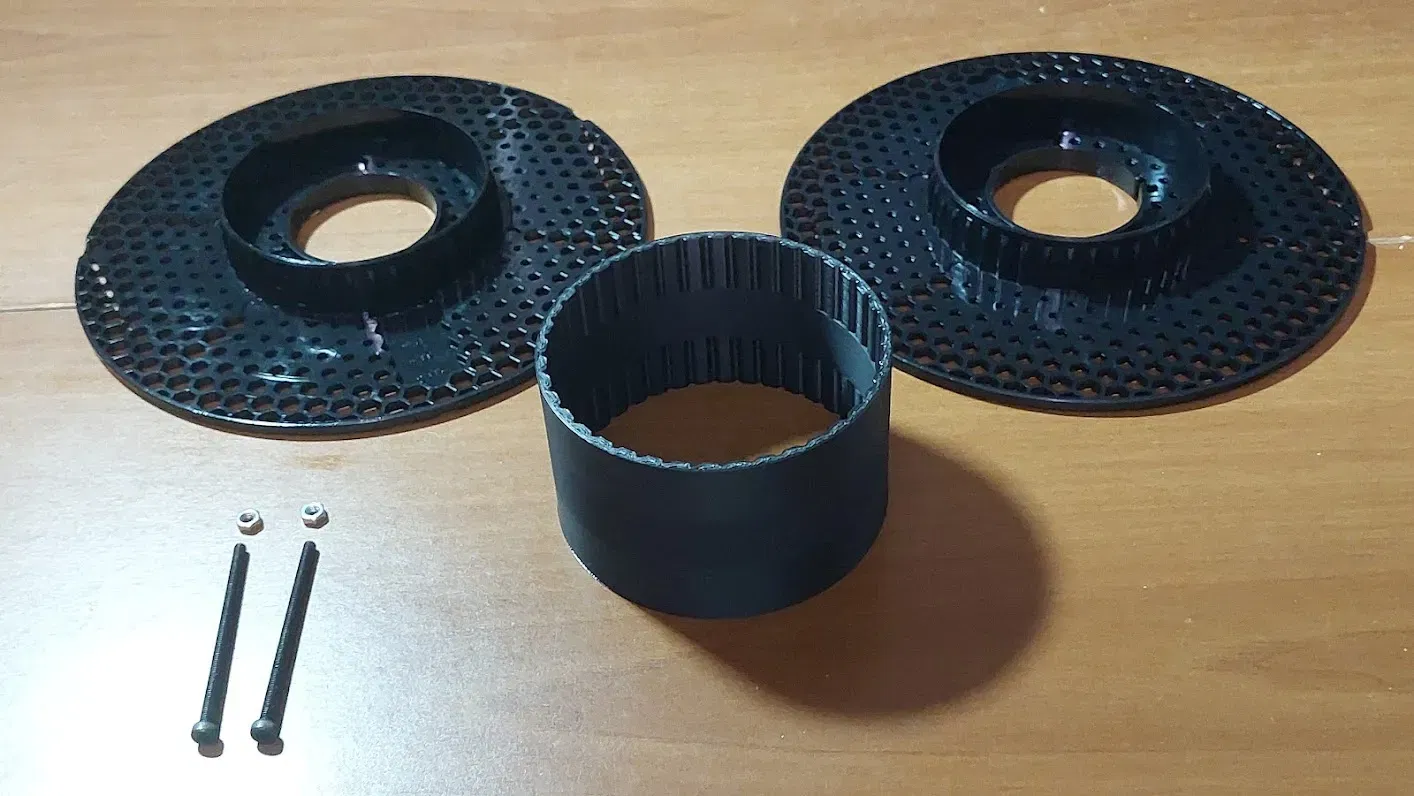

Để lắp ráp bộ cuộn, bạn sẽ cần:

  • 2 x ốc vít M4 70 mm
  • 2 x đai ốc M4
  • 1 cuộn trung tâm in

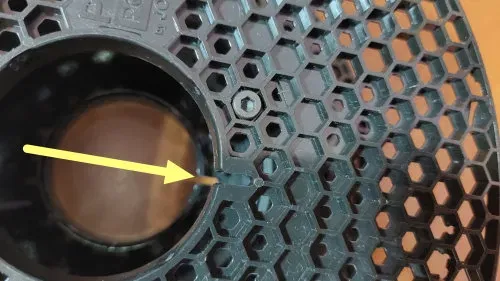

Gắn hai phần bên ngoài lên cuộn, chú ý căn chỉnh hai phần cắt Prusament sao cho chồng lên nhau như được chỉ ra bởi mũi tên vàng trong hình.

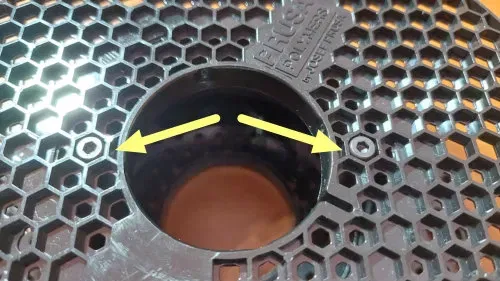

Chèn các ốc vít vào các lỗ được chỉ định bởi hai mũi tên vàng (chúng dễ nhận biết vì chỉ có hai hình thoi gần các lỗ). Chèn hai đai ốc vào các vị trí tương ứng ở phía bên kia (chúng sẽ tương ứng do sự căn chỉnh của các phần cắt) và siết chặt các ốc vít.

Cuộn vẫn có thể được lắp ráp mà không cần các ốc vít, nhưng nó có thể dễ dàng bị ngắt kết nối, vì vậy nên sử dụng hai ốc vít.

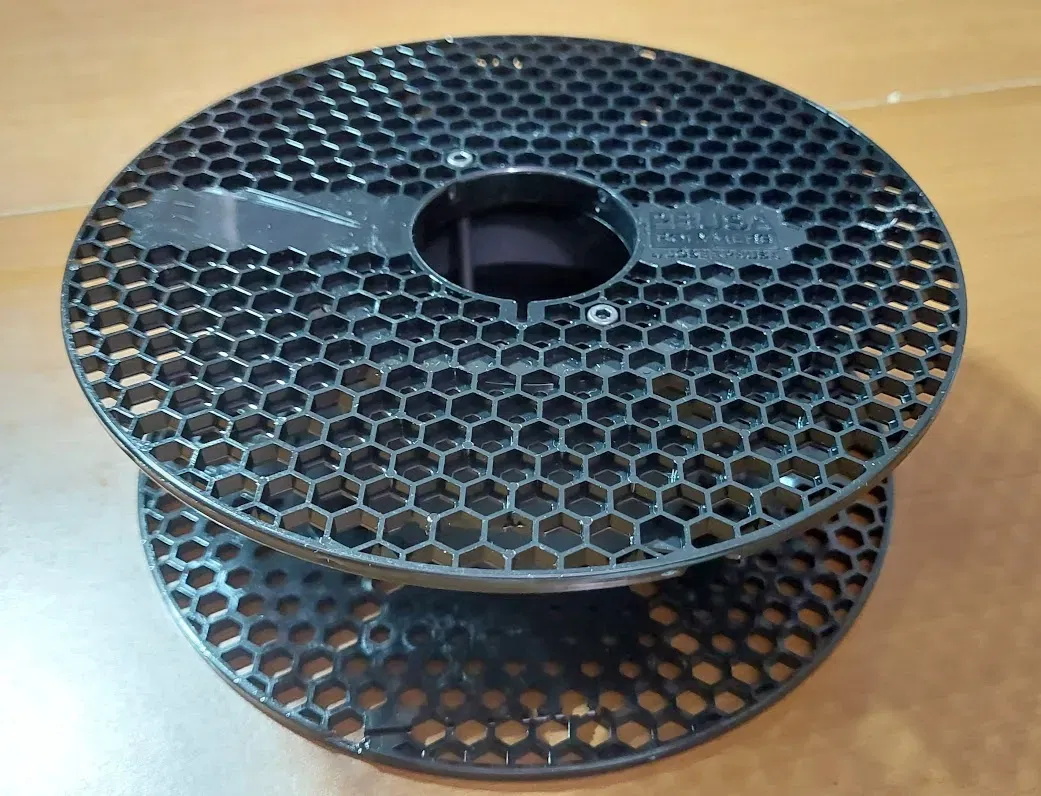

Giải pháp này duy trì độ phẳng của cuộn ở kích thước ban đầu, và điều này rất quan trọng đối với những người cần vừa các cuộn bên trong các hộp đựng ngũ cốc hoặc các hộp chống ẩm khác.
