Ngàm gắn Insta360 cho 3dmakerpro Raven (không kèm GPS)

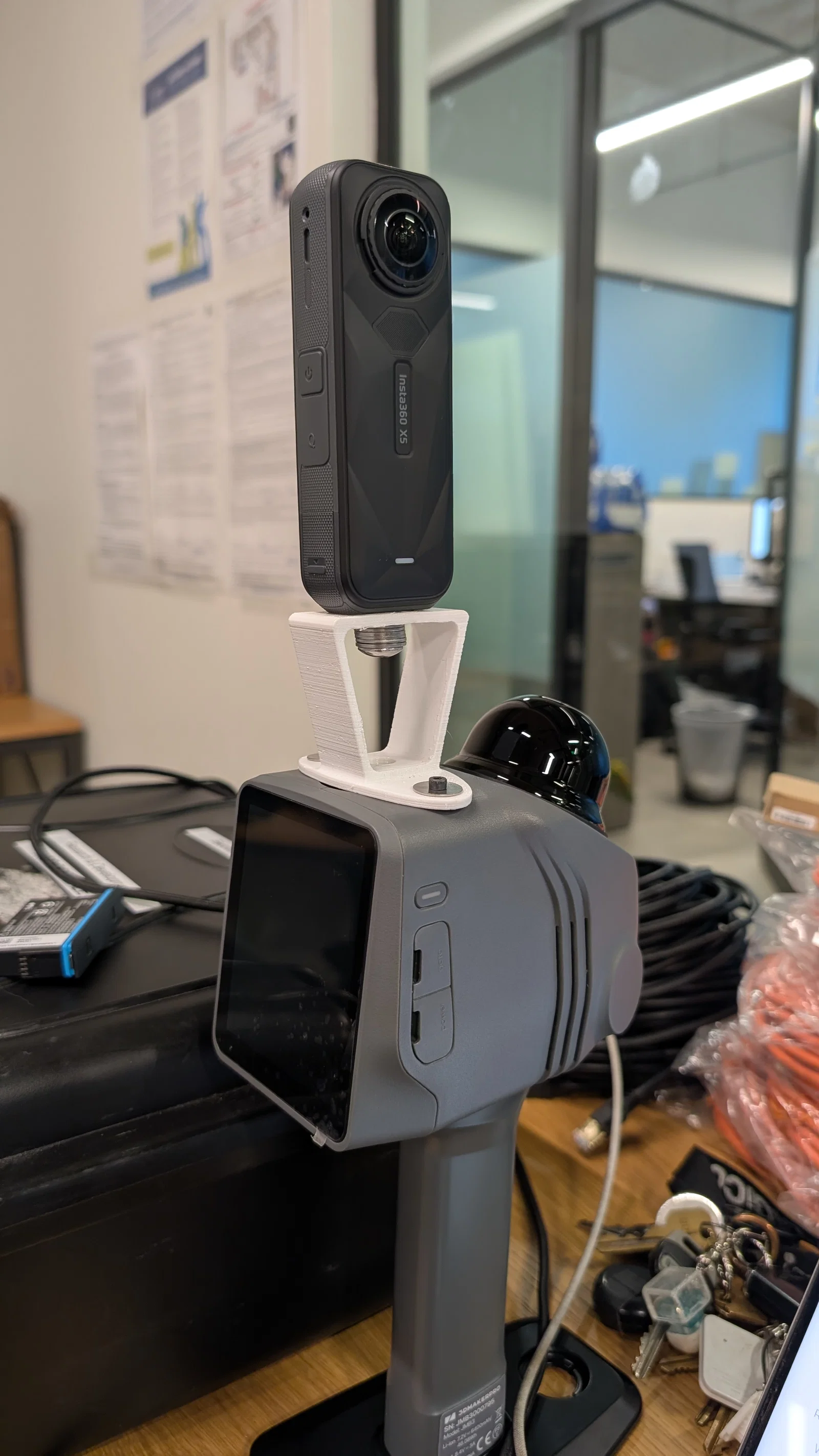

Đây là ngàm gắn camera Insta360 dành cho máy 3dmakerpro Raven. Thiết kế có chừa lỗ để kết nối anten GPS nhưng không có ngàm giữ anten riêng. Phần ngàm có các gờ cố định giúp máy ảnh không bị xoay. Mình đã dùng ốc M3x8 loại đầu chìm (socket head cap screws) kèm một vòng đệm để gắn vào Raven, và ốc 1/4-20 để lắp Insta360. Theo mình thì dùng ốc vặn tay (thumb screw) loại ngắn sẽ tốt nhất, mặc dù trong ảnh mình dùng ốc thường chêm thêm một chồng vòng đệm vì lúc đó chỉ có mỗi cái đó để dùng.

Ở phiên bản này, đế của camera cách thiết bị Raven 53mm. Lúc đầu mình định làm 50mm dựa trên tỉ lệ đo từ ảnh ngàm chính hãng so với Insta360 của mình. Tuy nhiên, hiện tại chưa cần thay đổi gì cho đến khi mình hoặc ai đó có thể làm cho Raystudio xử lý được video toàn cảnh, hoặc cho đến khi mình nhận được ngàm chính hãng để đo đạc chuẩn xác hơn.

Thiết kế bằng Solidworks xDesign for makers. Mình in bằng hỗ trợ dạng cây (tree supports). Sẽ tiếp tục cải thiện thêm sau khi thử nghiệm thực tế nhiều hơn.
